Использование тройников при монтаже труб

Использование тройников при монтаже труб

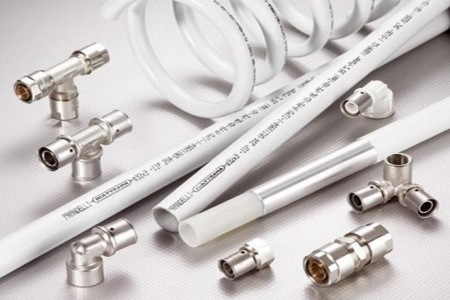

Тройник — один из видов фитингов, позволяющий соединить трубопровод одновременно в трех направлениях, т.е. подключить к основной конструкции другие ответвления. Ведь прокладка системы необязательно выполняется по прямой линии. Довольно часто возникают такие ситуации, когда есть необходимость изменить направление или присоединить дополнительные отводы. На этот случай и предусмотрены такие фитинги, как тройники для металлопластиковых труб.


Тройники как разновидность фитингов

Разновидностью фитингов являются так называемые тройники. В таком фитинге предусмотрены три отверстия. Он предназначен для выполнения ответвлений от основной трубы. С успехом используется в нефтегазовой промышленности, производится как из углеродистой стали, так и из нержавеющей.

В зависимости от конструкции, тройники подразделяют на равнопроходные и переходные.

Классифицируются тройники также и по способу изготовления: обычные и комбинированные. В свою очередь, комбинированные подразделяются на:

  • тройники с внутренней резьбой;
  • тройники с наружной резьбой;
  • тройники с накидной гайкой.

Как уже говорилось выше, при разветвлении основного направления трубопровода с успехом используются тройники. Одним из видов арматуры для труб являются стальные тройники. Они довольно часто применяются в разных отраслях промышленности.

Стальные тройники подразделяются на резьбовые и приварные. Изготавливают такие фитинги из стали, углеродистой и легированной. При выборе подходящего тройника необходимо обращать внимание на то, какое внешнее и внутреннее воздействие предполагается на трубопровод (продолжительность нагрузки).

Если трубопровод проложен в труднодоступном месте (например, под землей), то замена его части или пришедшего в негодность фитинга принесет вам много хлопот и финансовых затрат. Поэтому не экономьте на качестве фитингов. От качества тройников и монтажа напрямую зависит долговечность и надежность трубопровода.

Методы производства тройников

При производстве стальных тройников применяются такие методы, как гидроштамповка, горячая штамповка либо изготовление сварных тройников. Как заготовку используют бесшовную трубу или электросварную способом, подразумевающим вырезку штуцера.

И конечно, не обойтись без специального оборудования. Это отрезные (для нарезки заготовок) и торцовочные станки. Весь процесс занимает несколько этапов. При использовании отрезных станков подготавливается заготовка определенной длины, на следующих этапах из нее будет изготовлен тройник одним из вышеназванных методов.

Самым популярным является метод штамповки. Заготовка выполняется из цельного листа, и такой способ является наиболее экономичным. В промышленном производстве при изготовлении тройников используется способ горячей штамповки. Такой способ будет выгодным при выпуске больших партий. А если говорить о методе гидроштамповки, то ему отводится промежуточная роль.

Способы соединения металлопластиковых труб с помощью фитингов

Начинать монтаж конструкции необходимо от места расположения прибора (например, крана) и продолжать в направлении к основной линии трубопровода.

  1. Итак, начинаем с того, что на первую трубу закручивается муфта, пока не произойдет ее заклинивания, затем вкручиваем вторую, и так далее.
  2. При повороте конструкции с углом 90 градусов используется не обычная муфта, а угольник; при отведении дополнительных линий — тройник; а место примыкания двух пасынков оснащается крестовиной.
  3. Такой способ сборки трубопровода имеет свои недостатки. Это его неразборность. Чтобы облегчить последующую эксплуатацию, необходимо несколько соединений сделать не только с использованием муфт, а при помощи сгонов и муфт.

Сгон - это небольшой отрезок трубы, с одного конца которого расположена обычная резьба, с другого - более длинная. На конце с длинной резьбой заранее должна быть накручена муфта и контргайка.

  1. Когда монтируется муфта, тройник или другой фитинг, не забудьте непосредственно перед накручиванием обмотать резьбу уплотнителем (по направлению резьбы). Если нужно увеличить надежность такого соединения, на уплотнитель можно нанести масляную краску. Конечно, разобрать такое соединение будет намного сложнее.
  2. Перед заключительным этапом монтажа убедитесь в верном расположении металлопластиковых труб и исправности фитингов. Это необходимо, так как муфта на трубу или труба в муфту только вкручивается (действие необратимое) и обратные действия деформируют уплотнитель и вызовут течь.

Муфта с накрученным уплотнителем используется при монтаже сгона на длинной резьбе. Перед закручиванием контргайки подгоните ее к муфте на 5 мм. После этого на резьбу сгона, расположенную между контргайкой и муфтой, необходимо намотать уплотнитель и уже потом закрутить контргайку до конца. Соединение таким способом металлопластиковых труб будет надежным и долговечным.

По материалам «ЭкспертТруб.ру».
