Один из обязательных вопросов, который мы задаем заказчику при подборе соединительных муфт и фланцевых адаптеров – какой вариант исполнения нужен: с системой фиксации или без?


Часто этот выбор вызывает вопросы, сложности и требует дополнительных пояснений. Как определиться с тем, какой вариант исполнения вам нужен, и в чем заключаются их особенности и отличия?

Существует большое количество разновидностей конструкций муфт и фланцевых адаптеров. Условно их все можно разделить на два типа:

  фиксирующие

  не фиксирующие

Рассмотрим их различия на примере универсальных фланцевых адаптеров линейки Nova Siria из ассортимента Hawle.

Соединения без системы фиксации стоят дешевле и обеспечивают высокую герметичность, однако не защищают трубопровод от линейного осевого смещения. Проще говоря, под давлением муфту может сорвать с трубы, поэтому соединения без системы фиксации можно использовать, например, на самотечных трубопроводах или трубопроводах с маленьким давлением. А вот на напорных трубопроводах следует уже применять соединения с системой фиксации.


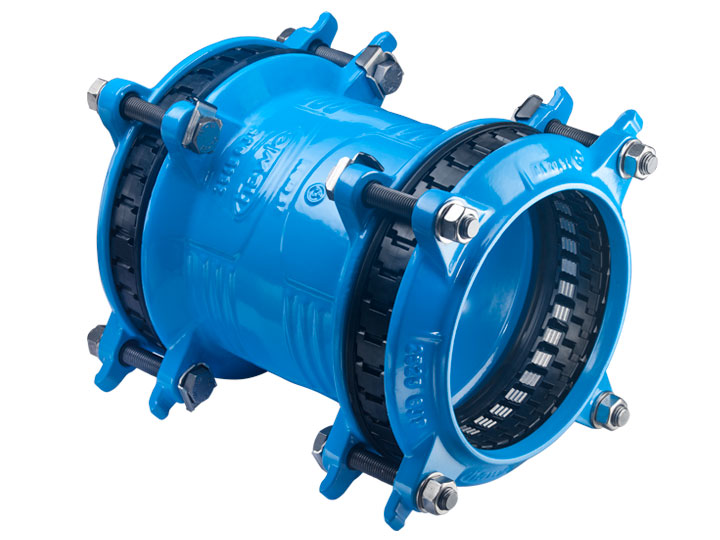

Муфтовое соединение Hawle-Synoflex


Конструктивные особенности

Основные элементы конструкции фланцевого адаптера без системы фиксации – корпус, прижимное кольцо, уплотнительное кольцо и прижимные болты. Закручивая прижимные болты, мы притягиваем к корпусу прижимное кольцо, которое, в свою очередь, прижимает уплотнительное кольцо к трубе и обеспечивает тем самым герметизацию.

В фланцевом адаптере с системой фиксации к конструкции добавляются радиально расположенные независимые металлические зажимы. Именно он позволяют выдерживать максимальные механические вытягивающие и выталкивающие нагрузки, которые возникают при максимальном рабочем давлении. Надо сказать, что эти нагрузки могут достигать десятков тонн, и это сравнимо с весом нескольких грузовиков, подвешенных на муфте.

Мы даем гарантию, что соединения Hawle способны выдержать такую нагрузку. Благодаря этому в некоторых случаях можно обойтись даже без строительства специальных железобетонных опор, что позволяет сократить сроки и стоимость строительства.

Подведем итог

►  Соединения без системы фиксации лучше всего использовать на самотечных трубопроводах или трубопроводах с маленьким давлением.

  Соединения с системой фиксации следует использовать на напорных трубопроводах с большими вытягивающими и выталкивающими нагрузками.

Справка:

Компания Hawle – первая и единственная европейская компания по производству водозапорной арматуры, которая локализовала свое производство в России.

В 2005 году появилось первое российское представительство, а в 2011 году открылся завод в г. Чаплыгине Липецкой области. Завод производит самые востребованные позиции для российского рынка: задвижки в монолитном корпусе Hawle-A, пожарные гидранты DUO GOST, штурвалы и фланцы.

Открывая завод в Чаплыгине, специалисты компании хотели добиться максимальной близости к клиенту. Благодаря собственному производству в России предприятие смогло сократить сроки поставки, обеспечить наличие позиций на складе и оперативную поддержку клиентов от Калининграда до Владивостока.
