Hawle. Чек-лист по проверке качества трубопроводной арматуры

Hawle. Чек-лист по проверке качества трубопроводной арматуры
Каждому проектировщику или строителю важно знать, что один из критериев успеха вашего проекта, за который вы несёте ответственность – это качество заложенного оборудования.


Есть масса примеров, когда компания хотела сэкономить денег на недорогих задвижках или гидрантах, в итоге тратила ещё больше бюджета, рабочего времени на ремонт и поиск нового поставщика. Так, например, в 2017 году в Перми в результате аварии на водопроводе в северной части Ботанического сада было затоплено 50% территории. Подрядчики, проводившие летом ремонтные работы на трубопроводе, установили некачественное оборудование. Фланцевый адаптер, установленный на трубопровод, не обеспечил необходимую прочность и герметичность соединения, в результате чего фланец сорвало с трубопровода при подаче давления в сеть.

Поэтому мы подготовили для вас чек-лист на что обратить внимание при выборе трубопроводной арматуры или при её приёмке.

◆  Проверьте, соответствует ли оборудование требованиям к безопасности воды СанПин 2.1.4.1074-01

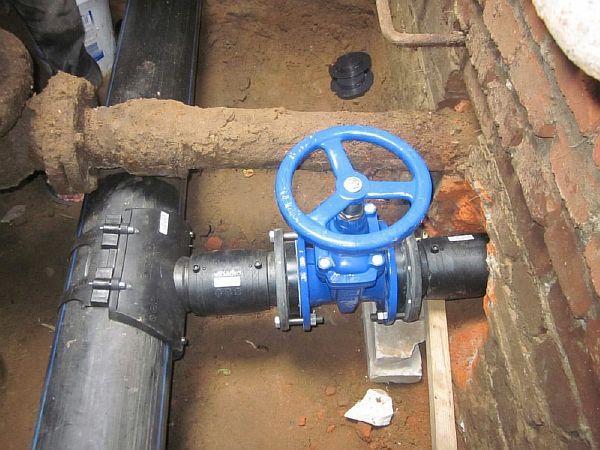

◆  Выясните, из какого литья изготовлена задвижка.

К сожалению, многие производители трубопроводной арматуры используют литьё, сделанное в странах Азии. Такую арматуру производят из второсортного литья. Из-за этого возникает множество проблем: трескается литьё и быстро происходит коррозия.

Есть два самых надёжных материала – это ковкий чугун GJS500-7, который имеет улучшенную пластичность. Литьё этой арматуры менее склонно к образованию трещин.



Арматура, изготовленная с использованием GJS400-15, обычно тяжелее, поскольку в ней используется увеличенная толщина стенок для компенсации прочности на растяжение.
Как правило, наименование чугуна выбивается на корпусе оборудования.

◆  Визуально проверьте оборудование на наличие неровностей поверхности, образовавшихся в процессе литья, таких как поры или канавки. Внутренние и внешние поверхности задвижки должны быть гладкими, особенно по длине направляющих клина.

◆  Далее обратите внимание из чего сделаны болты. Они должны быть оцинкованные, так как стальные болты легко ржавеют, вызывая трудности во время обслуживания арматуры.

◆  Покрытие. Оно должно быть антикоррозионным.

Для защиты от коррозии на арматуру наносится вихревым методом эпоксидное покрытие согласно стандартам GSK (Ассоциации высококачественной защиты от коррозии задвижек и фитингов с эпоксидным покрытием). На основании заключения комиссии по качеству должен быть предоставлен отчёт о проведённых испытаниях. Всю информацию можно найти в сертификате соответствия, который вы можете запросить у поставщика. Нанесение антикоррозионного покрытия на арматуру – ключевой фактор, который влияет на качество арматуры.

Обычно нанесение на трубопроводную арматуру делают электростатическим методом, суть которого заключается в том, что на разогретую заготовку вручную наносят покрытие. Как показала практика, этот метод не позволяет равномерно нанести краску из-за человеческого фактора. Всё-таки вручную хорошего результата добиться сложно. В процессе эксплуатации такой арматуры краска может сколоться, что неизбежно приведёт к коррозии и поломке оборудования.



◆  Шпиндель. Должен быть выполнен из дуплексной нержавеющей стали с повышенным содержанием хрома минимум 21%.

Чтобы сэкономить, производители используют нержавеющую сталь более низкого качества с меньшим содержанием хрома. Такая сталь имеет меньшую коррозионную стойкость, в результате деталь ржавеет, что приводит к поломке оборудования.

◆  При выборе пожарных гидрантов обратите внимание на конструкцию механизма гидранта, она должна быть усиленной, чтобы выдержать повышенные нагрузки при скручивании. Такие ситуации бывают в момент экстренного открытия гидранта. Как итог, пожарные часто сталкиваются с неработающими гидрантами, и вместо того, чтобы тушить пожар, они вынуждены подвозить воду из других источников. Происходит это, когда на счету каждая секунда и цена промедления слишком высока.


Источник: Hawle Россия (vk.com/hawlerussia)
