Группа безопасности для котлов системы отопления. Что из себя представляет?

Группа безопасности для котлов системы отопления. Что из себя представляет?

В связи постепенным отказом от централизованного отопления и переходом на автономный вариант обогрева собственного жилья (всеми видами топлива), повысились требования к безопасности, эргономичности (экономии места) и общему повышению эффективности отопительного оборудования. Также повлияло и то, что с каждым днём всё больше людей предпочитают именно закрытый тип отопительной системы вместо открытой. И последней не обойтись без элементов группы безопасности для системы отопления, несмотря на то, что в большинстве котлов уже встроены расширительный бак и другие элементы защиты.

Для исключения необходимости постоянного личного контроля в котельной, применяется специальная группа приборов. Эти механизмы в автоматическом режиме контролируют все основные параметры обогревательной системы, её температуру и давление. Все эти вспомогательные приборы являются основным звеном в обеспечении безопасной работы электрических, газовых, твердотопливных котлов и другого оборудования. Зовется это все группой безопасности.

Почему это нужно?

Не будем сильно углубляться в технические моменты. Достаточно вспомнить школьный курс физики – при нагревании тела расширяются, а при охлаждении – сжимаются. Следовательно, при нагреве теплоноситель увеличится в объёме и если это не компенсировать, то крайне высока вероятность выхода системы из строя со всеми вытекающими последствиями. В качестве профилактики аварий и нужна группа безопасности для системы отопления. Особенно это актуально, когда используются именно твердотопливные котлы, ведь они обладают достаточно большой тепловой инерционностью.

Устройство группы

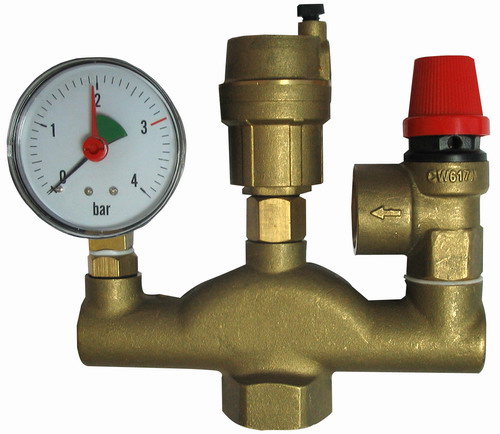

группа безопасности для отопления

Любая группа безопасности для отопления состоит из трёх элементов, установленных на одном вводном штуцере (консоли). Смотрим слева направо: манометр (датчик давления); устройство отвода избыточного воздуха, клапан аварийного сброса (предохранительный клапан). На более дорогих моделях ставятся дополнительные элементы – измерители температуры и смесительный узел.

Ниже можно ознакомиться о каждом элементе более подробно.

Воздухоотводчик

Как правило, система отопления работает при больших температурах. Ввиду нагревания жидкости в трубах, происходит выделение различного рода газов. Для предотвращения образования высокого давления в системе, а также для обеспечения лучшей теплопроводности, используется воздухоотвод. Данный механизм выводит из системы любой газ, образующийся при работе оборудования. Кроме того, жидкость в системе отопления может реагировать с алюминиевыми деталями оборудования, что в свою очередь приводит к активной химической реакции со значительным образованием газообразных веществ. Также, автоматическое выведение газов и воздуха из системы предотвратит появление воздушных пробок.

Предохранительный клапан системы

предохранительный клапан для отопления

Работа отопительной системы всегда связана с риском возникновения высокого давления в системе. При значительной нагрузке, из строя выходит самый слабый элемент системы. Для предотвращения такой ситуации, в группе безопасности котла предусмотрен предохранительный клапан. Данный элемент настроен на определенное давление, при превышении этого порога, происходит его срабатывание. Клапан открывается, и излишняя порция жидкости выходит из системы, тем самым нормализуя давление. Предохранитель является важнейшим элементом защиты оборудования от поломок, вызванных повышенным давлением.

Манометр

Для регулировки давления в отопительной магистрали, а также для визуального отображения этого параметра, применяется манометр. В частных дома, в основном, используется прибор, рассчитанный на давление до 3 атмосфер. Параметры давления этого прибора должны быть на 1 единицу выше, чем сам отопительный котел. Табло манометра состоит из 2 стрелок, одна из них указывает рабочее давление, другая (красного цвета) – критическое. Именно регулировкой красной стрелки и устанавливается предел давления в группе безопасности отопления.

Коллектор

Компоновка группы реализуется на специальной детали, которая выполнена обычно в форме трезубца. Посредине коллектора подсоединяется воздуховод. Это обеспечивает беспрепятственное выведение воздуха и системы. Остальные элементы группы располагаются по бокам.

Правила монтажа и обслуживания

Согласно современным требованиям по безопасности, перед каждым радиатором должна быть запорная арматура на случай выхода его из строя и проведения ремонтных работ без остановки всей системы. Что особенно актуально в холодное время года. Аналогично должна монтироваться и группа безопасности для системы отопления – кран, который перекрывает теплоноситель ОБЯЗАТЕЛЬНО ДОЛЖЕН БЫТЬ ПОСЛЕ системы безопасности.

Часто распространённая ошибка – устанавливать перекрывающий кран между котлом и самой системой безопасности. В этом случае, если нужно будет максимально быстро остановить котёл (особенно твердотопливный, например, при разрыве труб или течи радиатора), то сделать это без последствий будет невозможно. Ведь теплоноситель продолжит ещё какое то время греться, не будет находит выхода. Как следствие – рост давления и либо лопаются трубы в другом месте, либо разрушается котёл. И то, и другое ведёт к значительным убыткам.

После того, как устройство смонтировано согласно инструкции, оно приводится в работу через открытие специального колпачка на автоматическом воздухоотводнике. Обратите особое внимание – его запрещено удалять полностью.

Также, в зависимости от качества теплоносителя и степени эксплуатации всей системы, надо периодически (в среднем, раз в месяц) делать осмотр клапана на предмет загрязнений между седлом и тарелкой. Поскольку, если грязь долго не убирать, то это может привести к дальнейшим протечкам – просто поверните устройство по стрелке и оно очиститься самостоятельно.

При монтаже нужно придерживаться некоторых правил, которые позволят обеспечить безопасную работу всей системы отопления. Во-первых, перед группой не должно находиться никаких посторонних предметов, труб, чтобы они не заслоняли обзор манометра. Лучшим местом размещения считается такое, в котором при входе в котельное помещение сразу видно показания измерительного прибора. Во-вторых, устанавливать другие элементы на трубе между группой и теплообменником запрещено. В идеале, этот патрубок должен быть как можно меньшим по длине и располагаться как можно ближе к котлу. У коллектора на всех выходах присутствует резьба. Собственно, установка группы безопасности котла – это вкручивание всех деталей на крестовину, и установка её на патрубок. Для исключения протечек, на резьбу перед монтажом наносится лента ФУМ, герметизирующая паста или лён. Соблюдение этих простейших правил при установке, позволит котловому оборудованию работать без утечек и возникновения опасных ситуаций.

Принцип работы группы

При введении в строй отопительной системы, первым делом заливается вода. В это время происходит работа воздуховода в группе безопасности – он выпускает весь воздух из системы, тем самым позволяя жидкости заполнить весь объем. Данный элемент не требует настройки и дальнейшего присутствия человека. При появлении воздуха или газа в системе, он попадает в специальный канал. Внутри воздухоотвода находится поплавок, который при этом опускается вниз и толкает запиратель. Таки образом клапан срабатывает, давая воздуху возможность беспрепятственно покинуть систему.

При запуске котла, в системе происходит возникновение давления. При превышении рабочего показателя в работу группы безопасности котла отопления включается предохранитель. Его задача выпустить некоторый объем теплоносителя, тем самым нормализовав давление во всей системе. Это позволяет обезопасить котловое оборудование от аварий и поломок. При работе отопительной системы, рабочая жидкость давит на затвор. С обратной стороны клапана располагается шток и пружина, которая и удерживает золотник в закрытом положении. Как только давление достигает определенного значения, происходит сжимание пружины от физического воздействия, тем самым предоставляя теплоносителю покинуть систему. Как только сила пружины перевешивает давление на клапан, предохранитель закрывается. Предохранитель подбирается, исходя из параметра самого слабого звена во всей отопительной системе. Наиболее слабым элементом всей конструкции является теплообменник. Максимальное давление этого элемента, обычно не более 3 бар. Именно по параметрам теплообменника подбирается и устанавливается предохранительный клапан.

Чтобы убедиться, что система отопления работает в исправном режиме, требуется помощь манометра. Его показания могут уведомить о перегреве системы, либо о её разгерметизации.

Виды групп

Рассмотрим основные характеристики групп безопасности на примере следующих образцов.

Valtec VT 460

группа безопасности valtec vt460

Данной группой безопасности оснащают автономные бойлеры, отопительные котлы, а также ГВС. Нашли широкое применение в тепловых установках с мощностью до 45 кВт, рабочим давлением до 10 бар и температурой теплоносителя до 120 градусов Цельсия. В качестве теплоносителя допускается вода, пар, незамерзающая жидкость с максимальным содержанием гликолей до 50 процентов. В состав группы входят латунный никелированный коллектор, воздухоотводчик, манометр и предохранительный клапан. Данный агрегат устанавливается на выходе теплового генератора.

Watts KSG

группа безопасности watts ksgГруппы безопасности таких моделей устанавливается на котлах различных мощностей – до 50, 100 и 200 кВт. Состав оборудования такой же, как в предыдущей модели – предохранитель, манометр, воздуховод и коллектор. Причем коллектор выполнен из стали с гальваническим покрытием. Клапан предохранителя срабатывает при давлении 3 бара, максимальная работа теплоносителя не более 100 градусов.

Uni fitt

группа безопасности unifitt
Группа безопасности Итальянского происхождения применяется в закрытых отопительных системах и бойлерах номинальной мощности до 50 кВт. Компоновка прибора неизменна, и состоит из воздухоотвода, предохранителя, кронштейна и манометра. Рассчитан для работы с температурой теплоносителя до 80 градусов, порог предохранителя 3 бара. Установка прибора должна быть произведена на подающем трубопроводе возле отопительного котла. Работает с водой или незамерзающей жидкостью в системе. Данный прибор изготовлен из высокопрочной стали.

Как сделать группу безопасности своими руками?

Как Вы поняли из фото, группу безопасности для системы отопления достаточно просто сделать своими руками. Для Этого вам достаточно купить манометр, воздухосбросник и предохранительный клапан и связать все при помощи ппр труб, переходников и сгонов.

Либо Вы можете сами сделать корпус из металла, если есть навыки сварки. Так же Вы можете заказать сам корпус в любом цеху и Вам его быстро сварят.

Теперь Вы знаете, что из себя представляет группа безопасности системы для отопления и как ее сделать самому.

Как итог, можно сказать, что вариантов исполнения группового оборудования множество. Все они отличаются техническими характеристиками, выдерживаемой мощностью, страной изготовителем и прочее. Установка прибора не сложна, но некоторые нюансы необходимо учесть. Продаются как готовые компоновки, так и все детали по отдельности. При выборе группы безопасности по параметрам, необходимо опираться на самый слабый элемент всей отопительной конструкции. Всё это в конечном итоге позволит отопительному оборудованию работать без поломок с максимальным КПД, а также обезопасит жилое помещение и жильцов от аварийных и опасных происшествий.


Источник: https://eurosantehnik.ru/gruppa-bezopasnosti-dlya-otopleniya.html
