Какую разводку системы выбрать? В профильных вузах этому посвящены целые спецкурсы, а на интернет-форумах – многолетние дискуссии. На практике же достаточно знать базовые отличия. Давайте повторим матчасть!

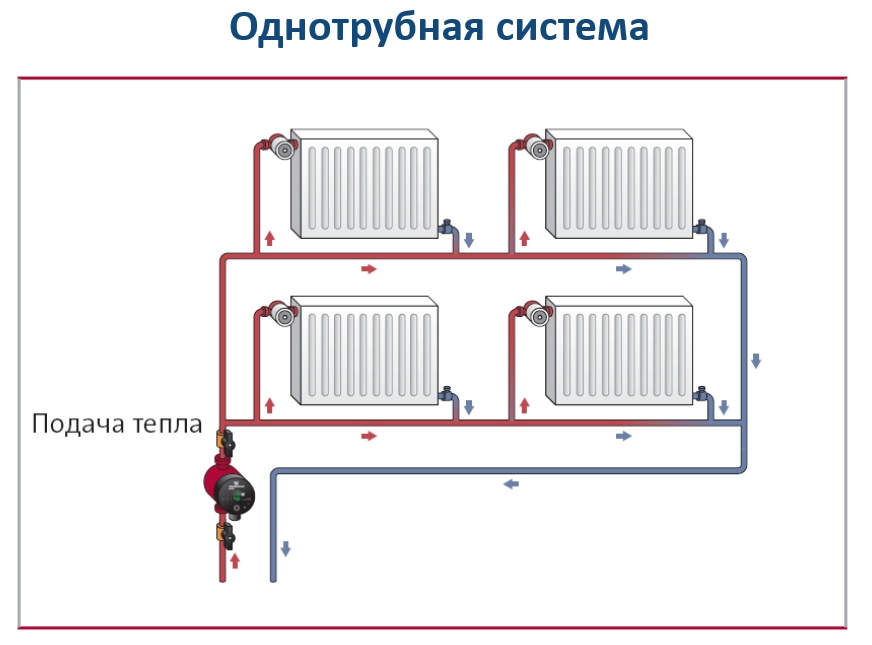

Однотрубная

Все отопительные приборы соединены последовательно. Нагретый теплоноситель проходит через них, поочерёдно отдавая тепло, и остывшим возвращается в котёл. Очевидно, что первый от него радиатор будет самым горячим, а последний – самым холодным. Для выравнивания их теплоотдачи прибегают к разным ухищрениям: ставят радиаторы с разным числом секций, используют трубы переменного диаметра и т.д.

В доме с несколькими комнатами или этажами задача требует сложного расчёта. Любая ошибка – и баланс будет нарушен. Замена или установка нового отопительного прибора критичны и отражаются на работе всей системы. Регулирование температуры радиатора возможно (при байпасной схеме), но отразится на температуре других. Плохо совмещается с тёплыми полами.

Вывод: схематически однотрубная разводка примитивна, но сложна в балансировке и монтаже.

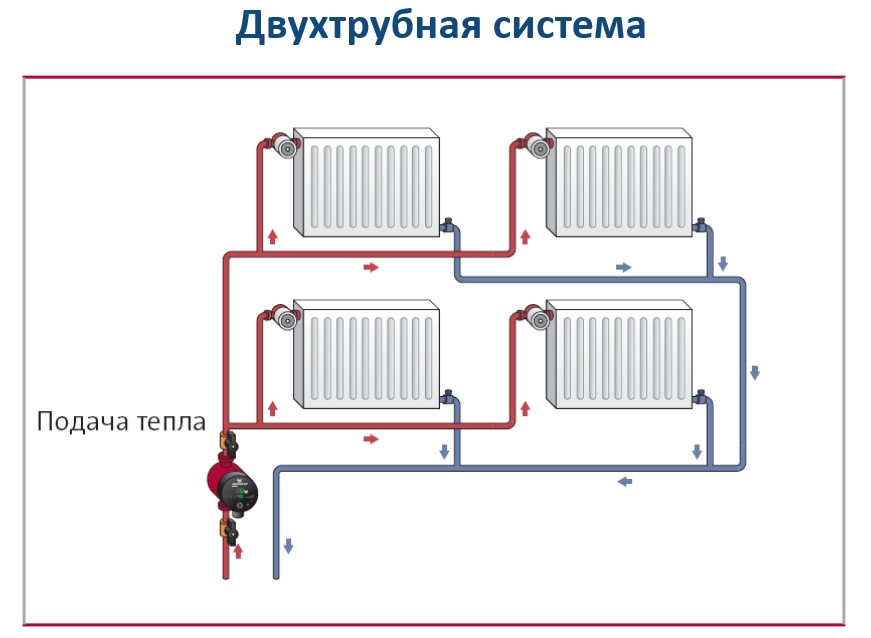

Двухтрубная

Здесь отопительные приборы подключены параллельно. Дом по периметру обходят два трубопровода – прямой («подача») и обратный («обратка»). В прямой поступает нагретый теплоноситель, к нему подключены вводы всех радиаторов, а отводы идут к обратной трубе. Таким образом, на ввод всех отопительных приборов поступает теплоноситель, нагретый до одинаковой температуры (но для этого нужна балансировка).

В системе используются трубы одинакового диаметра, а мощность радиаторов рассчитывается, исходя только из площади помещений. Можно устанавливать дополнительные или менять старые отопительные приборы. Правильная балансировка обеспечивает на всех радиаторах необходимый для их нормальной работы расход теплоносителя, при этом регулировать температуру каждого из них можно отдельно.

Вывод: двухтрубная система подойдёт для любого дома и позволяет использовать регулирование.

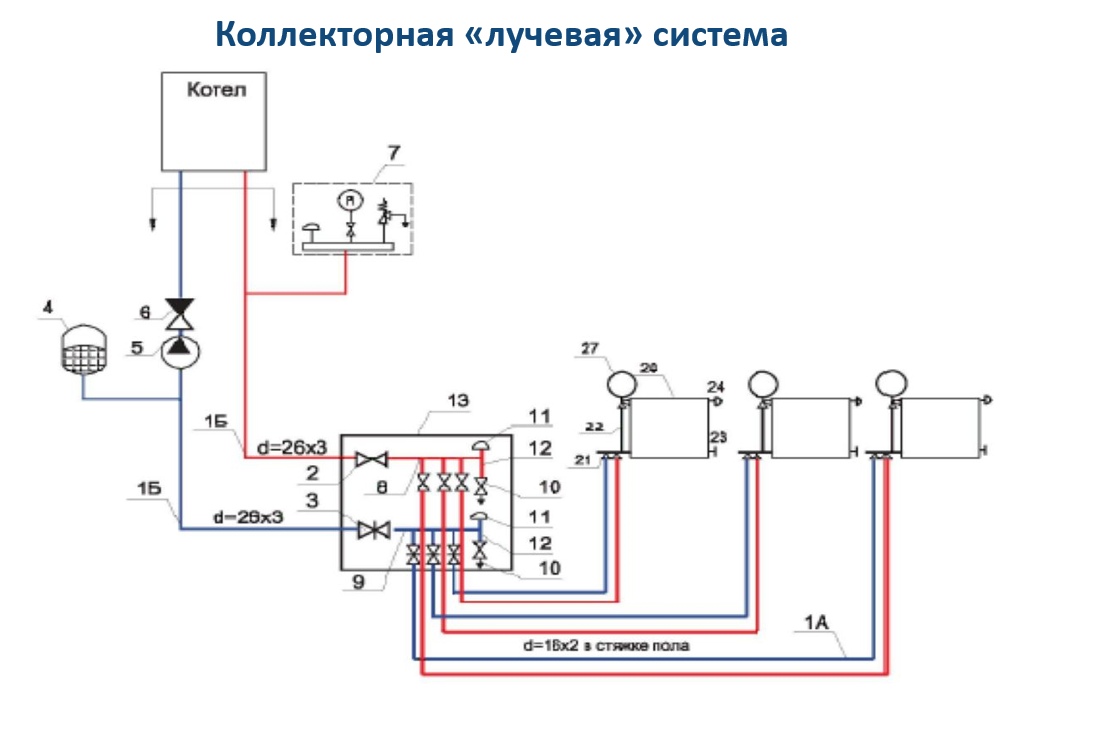

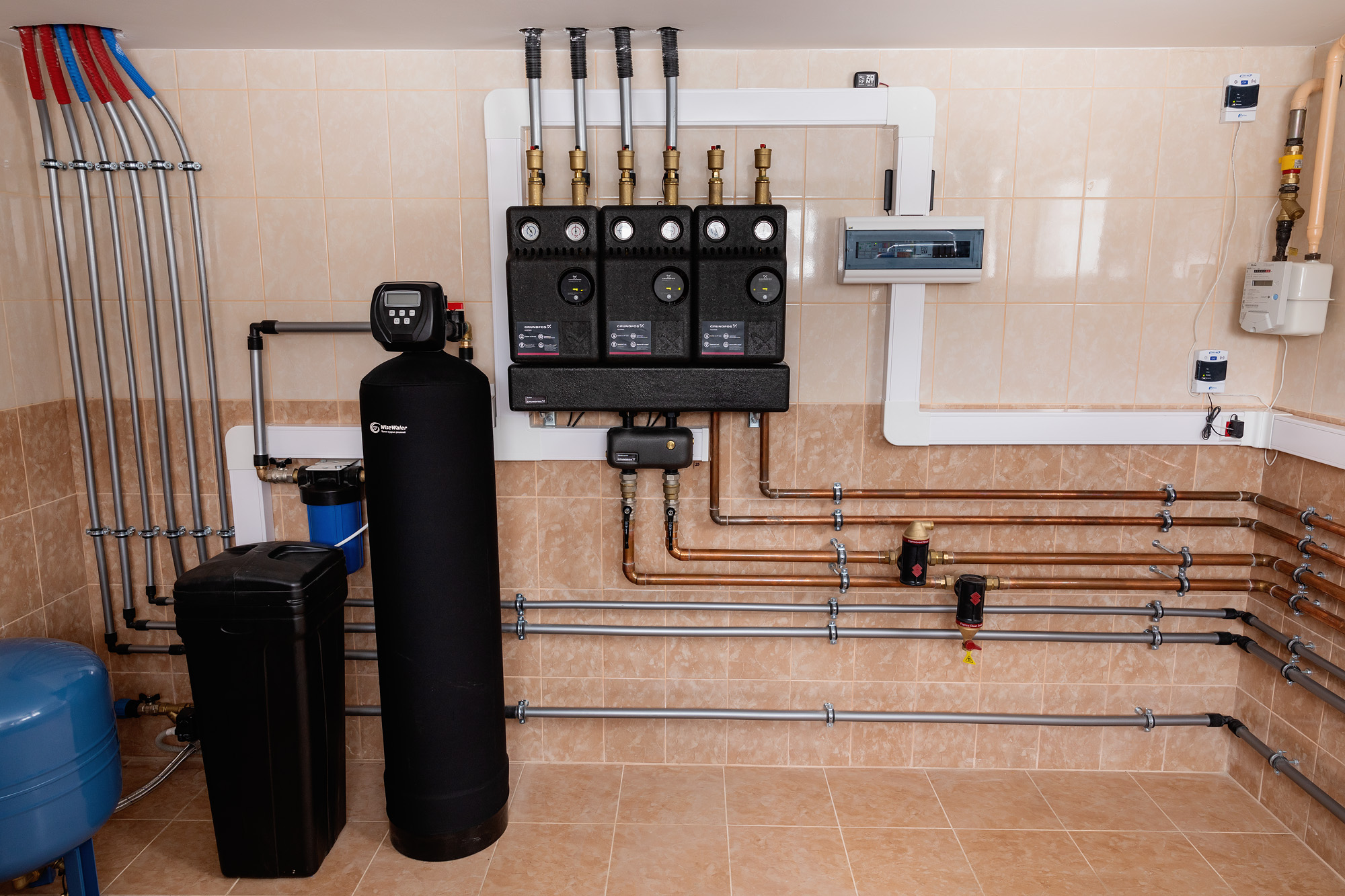

Коллекторная (двухтрубная лучевая)

Это следующая ступень эволюции двухтрубной системы. Вместо прямой и обратной трубы здесь два распределительных коллектора – «гребёнки». С одного на все отопительные приборы в доме идёт подача, к другому возвращается обратка. Т.е. каждый прибор имеет автономное подключение, а все узлы сопряжений и арматура собраны в одном месте (в сложных системах коллекторов несколько, но суть та же). Такая схема минимизирует ошибки и позволяет легко их устранить, она надёжней и стабильней в работе. Трубы для неё нужны небольшого сечения, по пути к отопительным приборам в них нет сопряжений и тройников. Становится просто разделить систему на несколько отопительных контуров, в том числе с разными температурными режимами – для тёплых полов и радиаторов

В коллекторных системах можно применять современные схемы автоматического регулирования температуры с цифровыми контроллерами и комнатными термостатами. Если в обычной двухтрубной системе термоголовку нужно ставить на каждый радиатор отдельно, то в лучевой регулирование расхода производится прямо на коллекторе. В этом случае на кран или трехходовой клапан несложно установить сервопривод, управляемый контроллером или комнатным термостатом.

Вывод: коллекторная схема – лучшее решение с точки зрения проектирования, монтажа, эксплуатации и комфорта.
