Гибкая подводка из нержавеющей стали

Гибкая подводка из нержавеющей стали

Неудобные соединения, стяжки на хомутах и трудоемкие операции по подключению сантехники остались в прошлом. В лучшую сторону ситуацию изменила гибкая подводка из нержавеющей стали. Это изобретение увеличило эксплуатационную надежность сантехники и позволило разнообразить возможные варианты установки сантехнического оборудования. Сегодня редкое подключение обходится без гибкой подводки. В этом обзоре мы рассмотрим особенности популярной технологии подключения смесителей, инсталляций, душевых и других видов оборудования.

Где применяется гибкая подводка из нержавеющей стали

Гофрированную трубу из нержавеющей стали для применения в системе водопровода изобрели еще в прошлом веке. По сути, она представляет собой шланг, длина которого может составлять от 30 см до 5 м. На концах трубы устанавливают специальные патрубки или гайки с прокладками или уплотнителями из резины, обеспечивающими герметизацию устройства.

Гибкая подводка для смесителей из нержавеющей стали благодаря своим высоким эксплуатационным характеристикам может применяться как в быту, так и в промышленных сферах. Наиболее часто устройства применяются для организации:

  • трубопроводов питьевой воды;
  • системы водоснабжения технической водой;
  • конструкций систем водного теплого пола;
  • систем газораспределения – газовая гибкая подводка из нержавеющей стали;
  • пожаротушения.

Гибкая труба из нержавеющей стали для подачи воды устойчива к воздействию высоких температур и агрессивных химических веществ, поэтому применяется в разных сферах для работы в тяжелых или экстремальных условиях. Гибкая гофрированная подводка для воды должна соответствовать таким техническим требованиям, как:

  • высокие показатели герметичности после сборки устройства;
  • качественный и надежный уплотнительный материал, используемый для изготовления прокладок;
  • резьба на гайке должна быть без повреждений;

Какие преимущества дает гибкая подводка для воды и газа из нержавеющей гофрированной стали

Преимущества гофрированной трубы из нержавеющей стали:

  • Компактность устройства, позволяющая быстро и оперативно проводить сборку подводки для воды и подключать ее к различным системам водопровода и специальному оборудованию. Также сворачивание гофрированных труб в бухты упрощает способ их хранения и транспортировки.
  • Возможность изгибать трубу под любым углом намного ускоряет процесс ее установки и позволяет использовать устройство даже в самых сложных и труднодоступных местах.
  • Проведение монтажных и установочных работ без использования специализированного оборудования и навыков.
  • Эстетичное внешнее оформление.
  • Устойчивость к высоким и низким температурам.
  • Неподверженность воздействию гидроударов в системе.
  • Устойчивость к мелким механическим повреждениям.
  • Устойчивость к вибрациям в системе.
  • Надежность и долговечность, не подвергается истиранию.
  • Устойчивость к негативному воздействию ультрафиолетовых лучей.
  • Длительный срок эксплуатации гофрированных труб из нержавейки продлевает и срок службы коммуникационных систем, что экономит затраты на обслуживание и проведение ремонтных работ. Продолжительность эксплуатации таких труб достигает 30 лет.

Гофрированные трубы обладают практически единственным недостатком: на такие изделия цена выше, чем на другие варианты подводки.

Высокая стоимость изделий обусловлена хорошими техническими показателями и качеством используемого материала. Нержавеющая сталь считается одним из самых дорогих металлов.

Какими характеристиками обладает гибкая подводка для воды из нержавеющей стали

Гибкие гофрированные подводки для воды из нержавеющей стали не подвержены коррозийным процессам и обладают множеством других достоинств. Допустимые перепады давления в системе водопровода, которым способна противостоять такая подводка, составляют около 60 бар. По техническим характеристикам это в четыре раза выше показателей стальных трубопроводов. Уровень давления в трубопроводах для питьевой воды составляет приблизительно 7 бар.

Самая высокая температура воды, которую способны выдержать гибкие подводки под смеситель из нержавеющей стали, достигает 110 °C. С таким же успехом они выдерживают низкие температуры. Устойчивость к температурным перепадам и нагрузкам обусловлена качеством нержавеющей стали и конструкционными особенностями гофрированной трубы. Конструкция гофры компенсирует водное расширение при низких температурах.

Гибкость и простота устройства обеспечивает быстрый монтаж конструкции и позволяет обустраивать водопроводные системы разной конфигурации. Преимущество системы состоит в возможности производить подключение сантехники без применения специальных инструментов. Особенности конструкции позволяют использовать меньшее количество соединительных элементов, чем для устройства системы из металлических труб.

Что лучше: гибкие подводки из гофрированной нержавеющей стали или армированные гибкие подводки

В специализированных магазинах представлены следующие виды гибких подводок для воды из нержавеющей стали:

  • армированная подводка представляет собой резиновый шланг, защищенный оплеткой, состоящей из переплетения нитей нержавейки, нейлона и алюминия;
  • сильфонная подводка для воды изготавливается только из нержавеющей стали, поэтому обладает более высокими техническими характеристиками.

Армированная

Данный вид гофрированной подводки считается самым экономичным вариантом. В основном такая труба используется в смесителях и представляет собой резиновый шланг, который облегает металлическая оплетка из нержавейки. Другими словами, внутри металлической оплетки размещен резиновый шланг. Такая труба для подачи воды чаще всего используется в бытовых условиях.

Качество устройства определяется надежностью и прочностью материалов, из которых изготовлены шланг и оплетка. В качестве поверхностной защиты от механических повреждений служит оплетка из нержавеющей стали. Она же позволяет нивелировать последствия гидроударов.

Внутренняя часть из резины снижает негативное воздействие гидравлических ударов, происходящих в системе водопровода. Структура оплетки, рассчитанная на рабочее давление до 10 атм, состоит из тонких нитей, которые могут производиться из таких материалов, как:

  • сталь;
  • алюминиевые сплавы;
  • оцинкованная сталь.

Внутренний эластичный шланг гибкой подводки может быть изготовлен из двух разновидностей материалов:

  1. Пищевая резина.
  2. Синтетический каучук высокого качества.

Еще один конструкционный элемент гибкой подводки, заслуживающий особого внимания, – это крепеж. На одном конце соединителя находится латунная втулка с накидной гайкой, а на другом – размещается штуцер из той же латуни. Чтобы обеспечить необходимую герметичность при подключении сантехнических устройств, гайка и штуцер дополнены прокладками из резины.

В ассортименте различных производителей можно встретить различные виды гибкой подводки из нержавеющей стали длиной от 300 до 2000 мм. С помощью таких приспособлений можно подключить смеситель не только на борт ванны, но и на стойку-держатель.

Гибкая подводка, выполненная из высококачественных материалов с соблюдением технологических требований, способна нормально справляться со своими функциями на протяжении 10 лет. В то же время сильное перекручивание при подключении оборудования и эксплуатация подводки в режиме высоких температур могут сократить срок ее службы.

Сильфонная

Подводки гибкие сильфонные представляют собой рукав в виде гофры из нержавеющей стали. Концевики такого соединения оборудуются накидными гайками из латуни. Стальная подводка намного надежнее изделий с резиновыми патрубками, поэтому ее установка позволит избежать возникновения аварийных ситуаций, связанных с подтапливанием помещений.

Подводка гибкая из нержавеющей стали сильфонного типа выпускается по новейшим технологиям в три этапа:

  1. Сворачивание ленты из нержавеющей стали в рукав.
  2. Места соединения свариваются с помощью аргоновой или лазерной технологии.
  3. Полученный рукав из стали подвергается гофрированию.

Гибкое подключение смесителей с помощью сильфона из нержавеющей стали имеет ряд преимуществ:

  • Сильфонная подводка обеспечивает надежное подключение сантехнических устройств, работающих при температурах менее 250 °C.
  • Гибкие стальные соединения устойчивы к механическому износу.
  • Нержавеющая сталь имеет высокий коэффициент сопротивления кислородной диффузии.
  • Сильфон устойчив к повреждениям при резких загибах во время монтажных работ.
  • Антикоррозийная устойчивость.
  • Отсутствие разрушений при перепадах температур.
  • Допускается эксплуатация в агрессивных средах.
  • Сильфонная стальная подводка упрощает монтаж сантехники и сокращает время выполнения таких работ.
  • Гофрированный гибкий рукав при изгибе не уменьшает пропускную способность соединения.

Приведенные в таблице технические характеристики подводок сильфонного и армированного типа помогут выбрать лучший вариант для подключения сантехнического оборудования:

Характеристика

Армированная подводка

Подводка гибкая из нержавеющей стали сильфонного типа

Рабочая температура (max °С)

100

250

Максимальное давление (атм)

20

50. Высокая устойчивость к гидроудару

Срок эксплуатации

До 10 лет

До 25 лет

Средняя цена

200 руб. (примерно 3 $)

450 руб. (примерно 6 $)

Различают два варианта гибкой подводки:

  • стандартный (представляет собой гибкий рукав, который легко гнется в любом направлении);
  • угловой (для подключения сантехники в условиях ограниченного пространства используют подводку, один из участков которой представляет собой жесткую угловую конструкцию).

Гибкие подключения состоят из эластичного патрубка в оплетке из нержавеющей стали, на концах которого имеются встроенные крепежи в виде накидных гаек. Их применяют для подключения сантехнического оборудования в условиях затрудненного доступа или в местах, где технически невозможно установить жесткие отводы из труб. Для изготовления гибкой подводки могут использоваться разные материалы, что сказывается на эксплуатационных характеристиках подключения.

Гибкие подводки из гофрированной нержавеющей стали и других материалов

Оплетка, которая закрывает гибкий шланг, может быть изготовлена из алюминиевых сплавов, нейлона или нержавеющей стали.

  • Подводки в алюминиевой оплетке в системах с давлением до 5 атм и рабочий температурой до 80 °C служат максимум три года. Слабым местом такого подключения является окисление алюминия под воздействием влаги. Это следует учесть при монтаже сантехнического оборудования в санузлах, в банях и на других объектах с повышенной влажностью. С течением времени происходит разрушение оплетки гибкой подводки, что в конечном итоге приводит к разрушению резинового патрубка и к появлению течи.
  • Гибкие соединения с оплеткой из нержавеющей стали могут использоваться для подключения оборудования в системах с давлением до 10 атм и рабочими температурами до 95 °C. Их срок службы составляет около 10 лет. Такая надежность обусловила высокую популярность подводки этого вида.
  • В качестве приспособлений для монтажа оборудования в системах с давлением до 20 атм и рабочими температурами до 110 °C используют гибкие подводки усиленного типа с защитной оплеткой из нейлона. Несмотря на высокую надежность, такие подключения встречаются редко, что обусловлено высокой ценой нейлоновой подводки в сравнении с подключениями из нержавеющей стали, а также отсутствием необходимости в столь высоких эксплуатационных параметрах при подключении большинства видов сантехнического оборудования.
  • Высокой надежностью и продолжительным сроком эксплуатации отличаются сильфонные гибкие подводки. В отличие от армированных соединений из нержавеющей стали здесь шланг защищен не просто оплеткой, а цельным гофрированным рукавом, который отличается высокой прочностью при изгибании.

По каким критериям подбирается гибкая подводка из нержавеющей стали

Для правильного выбора гибкой подводки необходимо руководствоваться следующими критериями:

  • тип подводки (сильфонная, армированная);
  • эксплуатационные условия подключения;
  • размеры гибкого рукава;
  • варианты монтажа подводки.

Правильный подбор варианта гибкой подводки из нержавеющей стали является залогом продолжительной безаварийной эксплуатации подключения:

  • При покупке подводки следует определить предельные параметры давления и температуры, в которых будет работать будущее подключение.
  • Необходимо точно определить материал, из которого выполнена подводка для уточнения возможности его использования в среде, где будет работать подключение. Отличить алюминиевую подводку от подключения из стали можно даже по весу, взяв изделие в руки (изделие из нержавеющей стали намного тяжелее).

Для изготовления штуцеров гибкой подводки используется латунь, которая отличается высокой устойчивостью к коррозии. Почему чаще всего используются именно латунные штуцеры? Дело в том, что алюминиевые быстро окисляются при взаимодействии с влагой, пластиковые теряют прочность со временем, а изделия из нержавеющей стали имеют более высокую стоимость.

Выбор подводки в зависимости от области применения

Гибкая подводка из нержавеющей стали получила широкое распространение для подключения сантехнического оборудования к горячему и холодному водоснабжению. Существует специальная заводская маркировка, указывающая на предназначение приспособления:

  • Гибкое соединение для горячей воды отличается наличием красной нити в оплетке.
  • Приспособление для подключения сантехники к холодному водопроводу в оплетке имеет синюю нить.
  • Универсальные соединительные элементы имеют в оплетке красную и синюю нити.

Надежные производители для изготовления эластичного рукава, который входит в комплектацию гибкой подводки, используют исключительно пищевую резину. Выбирая дешевые изделия неустановленного происхождения, покупатель рискует приобрести соединение из токсичных резинотехнических материалов.

Подбор оптимальных размеров гибкой подводки

Для определения необходимых размеров гибкой подводки из нержавеющей стали необходимо учитывать, что:

  • диаметр рукава определяют исходя из норм расхода воды для разных видов сантехники (к примеру, для бачка унитаза используют гибкую подводку с сечением 8 мм, для мойки на кухне – 10 мм, для смесителя ванны – 15 мм и т. д.);
  • длина рукава подключения должна рассчитываться таким образом, чтобы подводка не была слишком натянутой и при подключении не образовывалось большое количество загибов.

Способы подключения гибкой подводки из нержавеющей стали

Выбирать гибкие соединения необходимо с учетом способа присоединения этого элемента к трубопроводу и сантехнике. Подводка может комплектоваться:

• гайкой определенного размера;
• наружным резьбовым соединением;
• штуцером для монтажа смесителя.

Кроме вида монтажа, следует учесть параметры резьбового соединения и штуцера. Если они не соответствуют параметрам резьбы на трубе или на соединении сантехнического устройства, придется использовать дополнительный переходник.

Для гофрированных подводов из нержавеющей стали используются специальные крепежные фитинги. Чаще всего специалисты используют соединительную муфту. Такой вариант фитинга позволяет быстро и надежно соединить трубы на прямых участках. Несмотря на возможность быстрой замены изношенных фитингов, необходимо удостовериться в качестве устанавливаемых муфт, так как продукция неизвестных производителей может стать причиной протекания соединений. При подключении сантехнических устройств к трубам фитинги и гибкую подводку также лучше выбирать из нержавеющей стали.

8 важных советов при покупке гибкой подводки

Выбирая гибкий гофрированный рукав для подачи воды, специалисты рекомендуют обращать внимание на такие характеристики, как:

  1. Качество материала, из которого изготовлен эластичный внутренний патрубок армированной подводки. Для подачи воды используется исключительно качественная резина. Один из способов определения свойств резинотехнического изделия – запах. Резкий и неприятный, он является показателем использования плохой резины.
  2. Температурные показатели, определяющие возможности использования гибкой подводки. Гибкие патрубки маркируют цветной лентой (для холодной воды – синего цвета, для горячей – красного). Патрубки универсального применения помечаются сине-красной лентой.
  3. Целостность металлической оплетки по всей длине армированного шланга. Не допускается наличие заусенцев, деформации и загибов, поскольку это снижает срок эксплуатации устройства.
  4. Гибкость подводки, которая определяется следующим образом: патрубок берут за один конец и держат в вертикальном положении, если он сгибается плавно, то это показатель его достаточной эластичности. Резкое изгибание шланга говорит о низком качестве резины, наличии брака или нарушении целостности подводки.
  5. В комплектацию металлического шланга должна входить накидная гайка. Некачественные накидные гайки в процессе эксплуатации трескаются или ломаются.
  6. Соединительные штуцеры должны быть без видимых повреждений и сколов. Для герметичности соединения по всей окружности фитинги опрессовываются с заходом на оплетку.
  7. Монтажные детали подводки выполняются из стали, алюминия или латуни. По техническим характеристикам самым надежным и практичным материалом является латунь. В отличие от латуни алюминий является более легким металлом. На основании этого фактора можно проверить материал, из которого изготовлены соединительные элементы, пробуя изделие на вес.
  8. Репутация торговой марки. Предоставить гарантию на продолжительный срок безаварийной работы подводки может только известный бренд.

Гибкая металлическая подводка для воды, выбранная с учетом всех рекомендаций и на основании гарантийных обязательств производителя, прослужит долго и увеличит срок эксплуатации наружной системы для подачи воды. Покупатели, отдавая предпочтение дешевым или недорогим устройствам, в скором времени могут ожидать таких неполадок, как протечка гофрированной трубы в самый неожиданный момент. Особо опасны протечки при подключении газовых устройств. К тому же низкопробная подводка может выйти из строя всего за несколько дней эксплуатации.

Гибкая подводка для газа из нержавеющей стали и резины

Котлы отопления, плиты, печи и другое газовое оборудование используются в частных домах, в квартирах и на производственных объектах. Для их подключения к газовым трубам наиболее удобным приспособлением являются гибкие соединения. Существует несколько разновидностей гибких газовых соединений. Они отличаются ценообразованием, размерами и материалом. Гибкие патрубки для подводки могут производиться:

  • из армированной резины (гибкое резинотканевое соединение);
  • из эластичного материала в оплетке из нержавеющей стали;
  • из нержавеющей стали в виде сильфона.

Армирование резиновых рукавов выполняется с помощью нити из капрона.

При подключении газового оборудования специалисты рекомендуют использовать гибкую подводку с минимально возможной длиной. Это обеспечит более высокую надежность подключения. Если есть возможность, то лучше немного пододвинуть плиту к трубе, чем использовать более длинный патрубок. Наиболее мягкими являются подключения с помощью резиновой подводки. Их применение упрощает монтаж, но снижает запас прочности соединения.

Характеристики резинотканевой гибкой подводки:

  • Производится согласно ТУ 23.05765871.01-92 (для продукции российского производства).
  • Максимальное рабочее давление 0,05 МПа.
  • Рабочие температуры от -10 °C до +70 °C. Нужно отметить, что резинотканевый патрубок выдерживает и более низкие температуры, но при -50 °C он теряет свою эластичность и может потрескаться.
  • Комплектуется соединением G1/2 дюйма.

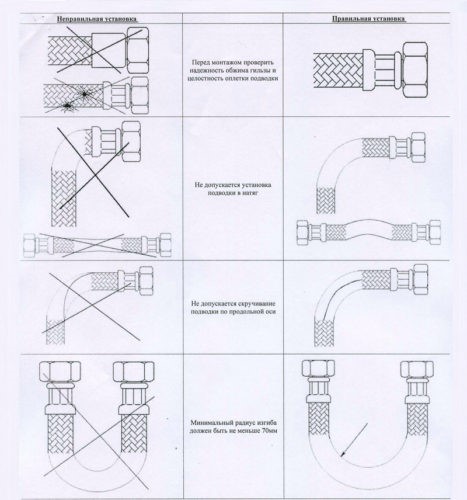

Советы по установке и обслуживанию гибкой подводки с резинотканевым шлангом:

  1. Избегайте размещения патрубка в области потоков горячего воздуха (под вентилятором охлаждения), в местах возможного контакта с газовым оборудованием и рядом с духовым шкафом.
  2. Для герметизации соединения используйте прокладки на основе паронита.
  3. При монтаже избегайте натяжения или заломов гибкого патрубка.
  4. Срок службы колеблется от 7 до 10 лет в зависимости от условий эксплуатации.

Нержавеющая сталь

При подключении приборов, работающих на газе, используется гибкая подводка из нержавеющей стали. Оплетка таких изделий маркируется желтой полосой. Обратите внимание, что по виду подводки для газа и воды очень похожи. Отличие таких изделий заключается в их маркировании (желтая полоса – газ, красно-синяя – вода).

Гибкая подводка из нержавеющей стали (1 дюйм) комплектуется штуцерами из такого же материала. В местах соединения штуцеры фиксируются гайками. Для герметичности монтаж производится с использованием медных или алюминиевых шайб.

Температурный режим эксплуатации подводки из нержавеющей стали соответствует нормам для резинотехнических изделий (от -10 °C до +60 °C). При их подключении следует не допускать натяжения или заломов патрубка. Существующий уровень спроса на изделия из нержавеющей стали для подключения газа вызван их дешевизной и повышенной надежностью в сравнении с резинотехническими соединениями.

Сильфонная подводка

Гибкая подводка для воды из нержавеющей стали сильфонного типа – это наиболее дорогостоящий вариант изделий для подключения газового оборудования. Но высокие затраты в данном случае компенсируются надежностью. Сильфон представляет собой гофрированную трубу, на концах которой расположены крепежные штуцеры. Подключение сильфонной подводки выполняется с помощью шайб и накидных гаек. Такое соединение способно работать при давлении до 6 атм. Если учесть, что обычное давление в газовой магистрали составляет 0,03 атм, то можно говорить о высоком запасе прочности сильфонной подводки. Благодаря гофрированной поверхности сильфонные соединения не чувствительны к растяжениям (патрубок может растягиваться на длину в 3,5 раза большую от обычного размера) и могут эксплуатироваться при температурах от -50 °C до +250 °C. Рабочее давление для таких подводок в 1,5 раза выше, чем нормативные значения для газовых коммуникаций.

Маркируется гибкая подводка в виде сильфона из нержавеющей стали для подключения газовых приборов ярко-желтым цветом. При ее установке используют диэлектрическую вставку, препятствующую прохождению электрического тока. Вставка устанавливается между подводкой и подключаемым оборудованием.

Почему газовую гибкую подводку из нержавеющей стали нельзя ставить на воду

Необходимо учесть, что подключение воды с помощью сильфонной гибкой подводки из нержавейки для газа может стать причиной протекания соединений и представлять угрозу для здоровья людей. Тем не менее нередки случаи ее применения для таких целей. Это может быть обусловлено:

  • Самостоятельным принятием решения о покупке потребителем, который не имеет соответствующих знаний.
  • Низкой квалификацией продавцов или банальным желанием продать товар без учета последствий.

Причины, по которым гибкая сильфонная подводка для газовых устройств не может использоваться для подключения воды:

  1. Соединительные элементы для подключения газа из нержавеющей стали, представленные на отечественном рынке, имеют свои особенности. Из нержавейки у них изготовлен только сам патрубок, а крепежные штуцеры производят из низкоуглеродистых сталей, которые подвержены окислению. При установке такой подводки на воду фитинги быстро покрываются ржавчиной. Визуально проверить материал, из которого изготовлены штуцеры, невозможно. Особенно быстро покрываются ржавчиной сварные или паяные соединения нержавеющей и низкоуглеродистой стали в таких подводках. Они могут покрываться ржавчиной даже в процессе хранения во влажном помещении.
  2. На гибкую подводку для газа из нержавеющей стали отсутствуют гигиенические стандарты. Следовательно, материалы, из которых она изготовлена, могут при контакте с водой способствовать образованию веществ, вредных для здоровья.

Какой бы вариант гибкой подводки для подключения воды вы ни выбрали, необходимо запросить у продавца сертификат качества, подтверждающий санитарно-экологические характеристики изделия.
