Гибкая подводка 3/8

Гибкая подводка 38

Подключение различных сантехнических приборов можно осуществлять при помощи гибкой подводки. Такой выбор позволит вам все работы выполнить самостоятельно, без обращения к услугам мастера, а также отпадет необходимость в приобретении жестких труб. Гибкая подводка имеет разные размеры (3/8, 3/4, 1), среди которых выделяют несколько видов, о них расскажем ниже. Гибкая подводка 3/8 – как следует ее выбирать и подключать, расскажем в этой статье.



Основные виды гибкой подводки 1/2, 3/8, 1, 3/4 и дюйма

Типы гибкой подводки для воды:

  • армированная;
  • сильфонная.

Гибкая армированная подводка – это мягкий гнущийся шланг с проволочной оплеткой, на концах которого установлены фитинги. Внешне это очень простое приспособление с более сложной структурой, чем может показаться на первый взгляд. Для изготовления гибкой подводки используется синтетический этиленпропиленовый каучук марки EPDM или поперечно-сшитый полиэтилен PEX. Гибкая подводка также может быть оплетена проволочной нитью (материал – нержавейка, алюминий). Подводка, способная выдерживать повышенное давление, оплетена нейлоном.

Рекомендация. Не выбирайте гибкую подводку, оплетенную оцинкованной проволокой, так как она самая ненадежная – может лопнуть.

Еще на заводе шланги режут на отрезки необходимой длины, в концы которых вставляют металлические ниппели со штуцерами или накидными гайками. После этого оплетка со шлангом обжимается стальной гильзой вокруг втулки. Подводку присоединяют к трубам с применением резинового уплотнителя.

Подводка гибкая для воды может быть разных размеров: 1 и 1/2 дюйма, 3/4, 3/8.

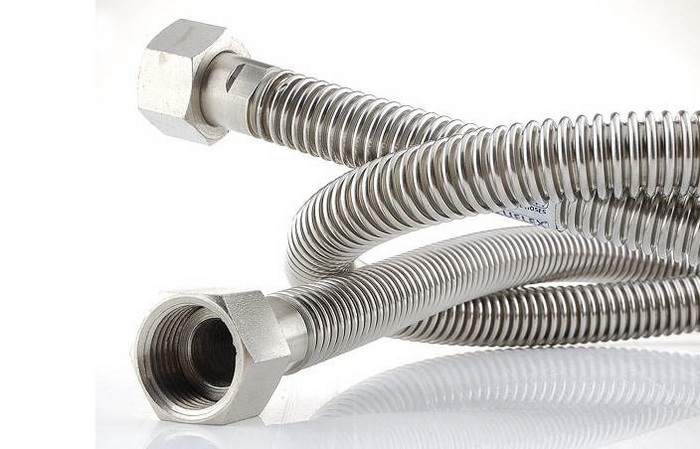

Наиболее надежные гибкие подводки – сильфонные. Они представляют собой чередующиеся кольца разных размеров (из нержавейки). Для того чтобы шланг получил гибкую форму гофры, его обжимают. Цены на сильфонные гибкие подводки выше, чем на другие аналогичные изделия.

Сильфонная гибкая подводка может быть:

  • с фиксированной длиной;
  • складная.

Первый тип имеет определенный размер: 20, 30, 40, 50, 60, 70 и 80 см, растянуть его невозможно. Длина второго типа шлангов определяется минимальным и максимальным размером: 140–250, 200–355 мм и т. п. Не следует сильно растягивать такую гибкую подводку, так как от этого зависит срок ее эксплуатации.

Минус сильфонного шланга – шумность в случае одновременной подачи воды к разным приборам. Если вы не хотите слышать никаких посторонних звуков, то выбирайте шланги с пластиковым покрытием.

Каковы технические характеристики гибкой подводки для воды 3/8, ½ дюйма и других типоразмеров гайки

Важнейшие параметры водопровода – давление и температура. В разных системах давление может иметь различные значения:

  1. Централизованный водопровод – 4 атм.
  2. Автономное отопление частного дома – 1,5–3 атм.
  3. Центральное теплоснабжение – 2–4 атм.

Для централизованных водопроводов отмечаются колебания значений данного параметра, поэтому для них нужно выбирать шланги с запасом прочности (20–25 %). Ниже приведена таблица, в которой перечислены технические характеристики гибких подводок с разными оплетками.

Оплетка

Максимальное давление, атм

Максимальная температура, °С

Долговечность, лет

Алюминий

5

80

3

Нержавеющая сталь

10

95

10

Нейлон

20

110

15

Сильфонная подводка может прослужить долго, но очень важно правильно выбрать ее производителя. Некоторые изделия могут работать при давлении до 16 атм и температуре не выше +150 °С, другие характеризуются повышенной пропускной способностью, могут работать при температуре до +250 °С.

Есть ли разница в том, какая оплетка у гибкой подводки 3/8 или другого типоразмера

Элементами гибкой подводки являются резиновый шланг, металлическая оплетка, штуцеры, накидные гайки и прокладки. Иными словами, он представляет собой резиновый шланг в металлической оплетке.

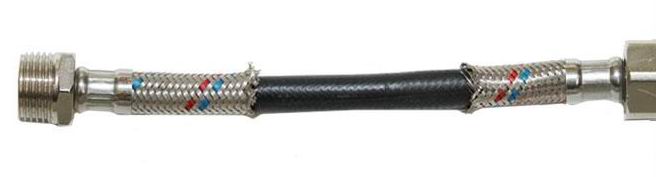

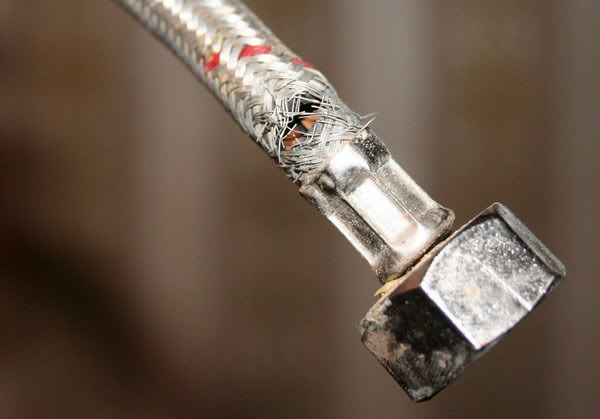

На верхнем фото изображена подводка с частично удаленной оплеткой. По типу она удлинитель, на ее торцах имеются гайка и резьба. Еще один вариант – гибкая подводка для смесителя 3/8 – «гайка-гайка».

Покупая смеситель, рассмотрите резьбу подводки, так как она может быть нестандартной (не ½ дюйма, а 3/8), тогда нужно будет приобрести переходник гибкой подводки 3/8.

Если подводка качественная, то в ней используется шланг, изготовленный из каучука, подходящего для применения в пищевой промышленности (материал – нетоксичная и эластичная резина). Если вы захотите приобрести дешевую подводку, то будьте готовы, что резина в ней будет низкого качества – скорее всего, ломкая, крошащаяся.

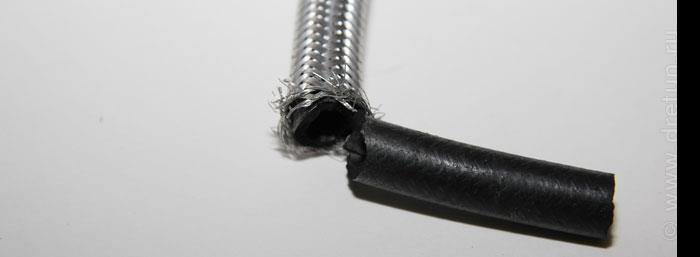

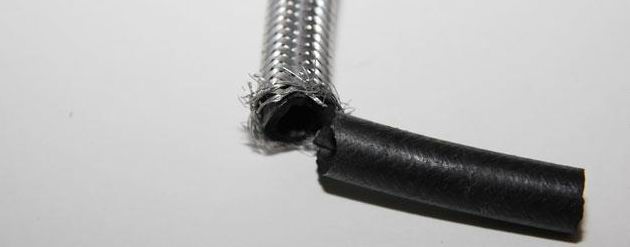

На фото видно, что шланг без оплетки порвался при сгибе:



Для оплетки используется алюминий, нержавейка или нейлон.


Остановимся на оплетке из алюминия, нержавейки, а также поговорим о стальной оцинкованной оплетке.

Меньше всего служат подводки с алюминиевой оплеткой – 3–4 года. Рекомендуемое для них рабочее давление – 5 атм.


Если на шланге образуется конденсат, то армировка из алюминия окислится и станет непригодной для дальнейшего использования.

Есть еще более слабые гибкие подводки – армированные обычной железной оцинкованной проволокой – такая оплетка имеет обыкновение ржаветь. Эксплуатировать ее можно совсем недолго, можно установить в качестве временного решения.

Гибкая подводка с оплеткой из нержавейки служит не менее 8 лет. После истечения данного срока, как правило, осуществляют замену смесителей и, соответственно, подводки к ним. Подводки с такой оплеткой предназначены для эксплуатации в следующих условиях: давление до 10 атм и температура до +95 °С. Если в течение короткого периода времени значения параметров окажутся выше, то со шлангом ничего не случится.

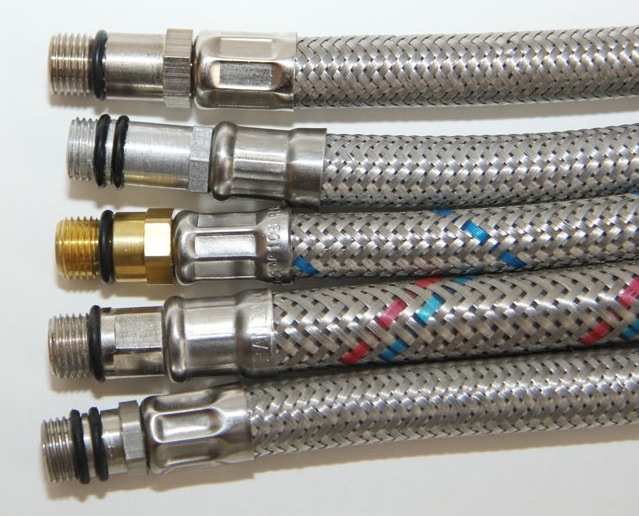

Рассмотрите гибкие подводки (нумерация сверху вниз и слева направо):





1, 2, 5 – оплетка из алюминия;

3, 4 – из нержавеющей сетки.

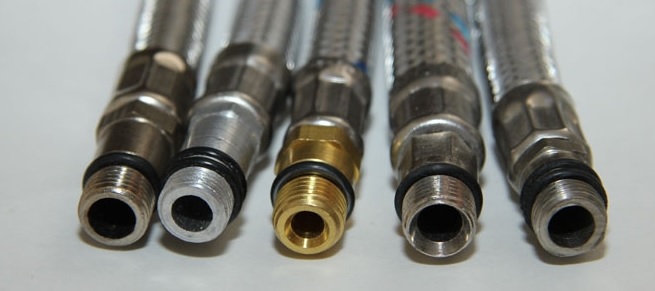

Штуцер на гибких подводках изготовлен из: 1 – нержавейки; 2 – алюминия; 3 – латуни, 4, 5 – никелированной латуни.

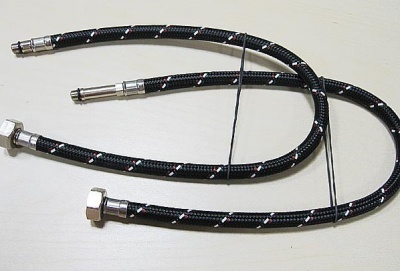

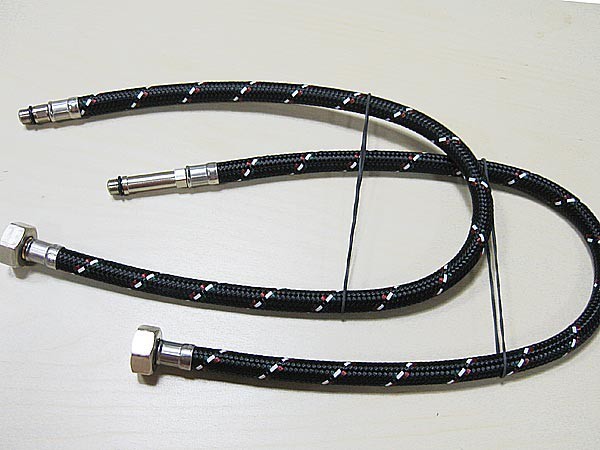

Также существуют усиленные подводки в нейлоновой или нержавеющей оплетке с рабочим давлением до 20 атм и температурой до +110 °С. Срок их службы может быть более 15 лет. Давление же на разрыв таких подводок близко к 80 атм.

Как выбрать гибкую подводку 3/8 дюйма

При выборе шланга обратите внимание на следующее:

  • Соответствие рукава давлению, температуре – к гибкой подводке к унитазу особых требований не предъявляется, а к бойлеру лучше подобрать шланг для горячей воды.
  • Оплетку подбирают, ориентируясь на условия эксплуатации. Если вентиляция неудовлетворительная, есть вероятность скопления конденсата, то следует отказаться от металлической оплетки.

Гибкость и надежность подводки взаимосвязаны. Для того чтобы определить гибкость, необходимо взять шланг за один конец и расположить его горизонтально. Если шланг согнулся незначительно, то он неэластичен, следовательно, недостаточно надежен.

  • На штуцерах не должно быть дефектов, а гильзы должны быть опрессованы по периметру. Штуцеры должны быть изготовлены из латуни, покрыты никелем или нержавейкой. Для газа используется алюминий, но он не подойдет для подачи воды, так как не выдерживает влажности.
  • Шланги для бытовых водопроводов следует выбирать из качественной резины без характерного выраженного запаха.

Если шланг предназначается для холодной воды, то на нем делают синюю метку (в оплетке), для горячей – красную. Сразу два цвета на одном изделии говорят о его универсальности. На дешевых изделиях таких обозначений нет.

  • Накидные гайки, штуцеры на рукавах должны быть достаточно толстыми и прочными, это исключит вероятность их растрескивания при закручивании. Слишком малый вес подводки свидетельствует о том, что штуцеры произведены из силумина или пластика, а оплетка – из алюминия.

Чтобы приобрести качественную продукцию, необходимо обращаться в специализированные магазины, изделия должны быть в заводской упаковке, у них должна быть маркировка и сертификат (ГОСТ 6286-73). Также необходимо изучить паспорт – в нем должен быть указан срок эксплуатации (не менее чем 5 лет).

  • Наконечники должны соответствовать трубам, с которыми выполняется соединение. Варианты комбинаций гибкой подводки 3/8 следующие: гайка-штуцер (мама-папа), гайка-гайка (мама-мама), штуцер-штуцер (папа-папа).

После того как гибкая подводка прослужит заявленный изготовителем срок, замените ее.

Для того чтобы изделия были качественными, они должны быть изготовлены из качественного сырья по соответствующей технологии. Как отличить качественный товар от подделки, которая может привести к аварии? Обратите внимание на следующее:

  1. Оплетки держатся на изделии ненадежно, слабо, так как при производстве не было применено специальное оборудование, используемые гильзы изготовлены из низкокачественных материалов.
  2. Соединительные элементы непрочные, присутствует ржавчина.
  3. Техническая резина, из которой изготовлены шланги и прокладки, быстро изнашивается.
  4. В качестве оплетки использована обычная оцинкованная проволока, срок службы которой не превышает года.

Если изделие действительно качественное, то у него есть сопроводительный паспорт, срок его службы составит 10 лет. При наличии на гибкой подводке 3/8 алюминиевой оплетки длительность эксплуатации уменьшится в два раза. Этот срок может быть больше, если производитель окажется надежным.

Существуют антивибрационные модели с большим внешним диаметром. Такие изделия сводят к минимуму возникновение шумов в трубах при работе насосов. Такие подводки достаточно дорогие.

Существуют гибкие подводки для систем отопления. Сильфонные рукава высокого качества помещены в пластиковую изоляцию.

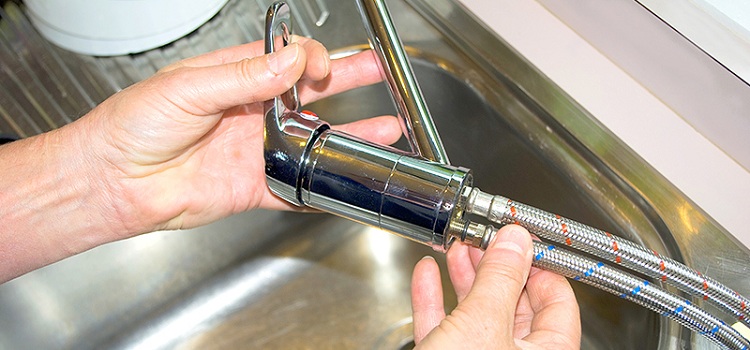

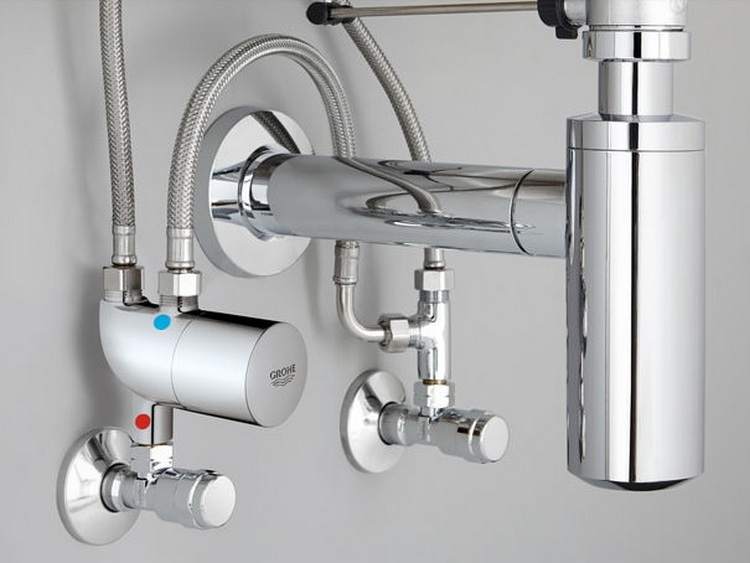

Как подключать гибкую подводку 3/8 дюйма

Для присоединения подводки можно использовать накидные гайки и штуцеры. Модель шланга подбирают по длине, типу подключения и размеру монтажного узла. Сечения фитингов могут быть от 0,5″ до 1,5″. Крепление шланга должно выполняться свободно, без натяжения, иначе деформируются запрессованные соединительные штуцеры.



Если у смесителя и трубопровода разные диаметры, то подводку с одного конца фиксируют через переходник.

Необходимо соблюдать следующие правила подключения (СНиП 2.04.01-85):
Предварительно нужно осмотреть крепление арматуры на концах, убедиться в наличии прокладок, качестве резьбы и оплетки.

  • По завершении работ в течение 30 минут необходимо наблюдать за стыками: нет ли течи. Если стыки увлажнились, то гайки следует подкрутить.
  • Радиус изгиба должен быть больше внешнего диаметра как минимум в 5–6 раз.
  • Шланг не натягивается и не скручивается при установке.
  • При затяжке нельзя прилагать слишком большие усилия: можно повредить уплотнение. Если вы делаете это в первый раз, то затягивайте рукой, а затем постепенно при помощи ключа.
  • Шланг нельзя подвергать воздействию открытого огня или высокой температуры.
  • Раз в полгода необходимо проверять герметичность крепления и осматривать подводку.
  • Во избежание электрохимической коррозии, необходимо соединять пары из одинакового металла.
  • Замену подводки следует выполнять хотя бы каждые 3–5 лет.

При установке гибкой подводки запрещается:

  1. Использование в постоянном проточном режиме.
  2. Установка без прокладок или при наличии механических повреждений.
  3. Эксплуатация изделия при отрицательной температуре.

Важно приобретать качественную гибкую подводку 3/8. Все необходимое следует покупать только у хорошо зарекомендовавших себя на рынке поставщиков.
