Фитинги латунные обжимные

Фитинги латунные обжимные

С помощью фитингов соединяют отдельные части трубопровода в единую систему. Современный рынок предлагает огромный выбор данных изделий, и часто потребители выбирают фитинги латунные обжимные.

Какие свойства присущи материалу, из которого изготавливают обжимные латунные фитинги

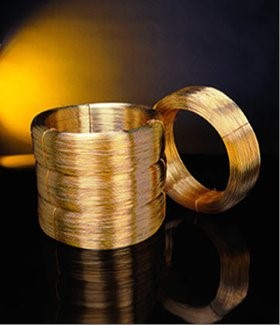

Латунь является сплавом меди и цинка, в который в некоторых случаях добавляют олово, никель или другой элемент. Латунь – более прочный материал, чем медь, стойкий к образованию коррозии и с хорошими литейными свойствами.

История предлагает интересные факты, связанные с данным материалом. К примеру, цинк, который входит в состав сплава, стал известен только в XVI веке, а латунь использовали еще со времен Древнего Рима, сплавляя медь и цинковую руду. В XVIII веке в Европе и России латунь использовали как поддельное золото, также данный материал использовал И. Мартос для создания памятника Минину и Пожарскому в Москве. Долго считали, что монумент изготовлен из бронзы.

Как легирующие присадки используют никель, железо, олово, марганец и т.п. С помощью алюминия, никеля и олова увеличивают прочность, устойчивость латуни к коррозии на воздухе, в морской среде и соленой воде, улучшают антифрикционные качества. Железо предназначено для измельчения зерна, повышения температуры рекристаллизации и твердости латуни.

Благодаря кремнию увеличивается прочность, коррозийная стойкость, антифрикционные свойства, а марганец делает латунь более жаростойкой. В свою очередь, мышьяк защищает латунь от вымывания цинка в агрессивной среде пресной воды при комнатной и более высоких температурах. Если добавить никель, мышьяк и железо к алюминиевой латуни, повысится ее стойкость к щелочам и разбавленным кислотам.

Свинец – это своеобразная смазка, уменьшающая износ инструмента в процессе обработки латуни резанием, за счет чего поверхности изделий становятся более гладкими. Свинец и висмут сокращают способность латуни к деформации при повышенных температурах.

Латунь, в состав которой входит более 15 % цинка в холоднодеформированном состоянии склонна к самопроизвольному коррозионному растрескиванию в процессе хранения, в особенности в том случае, когда данный материал находится во влажном помещении, где содержатся сернистые газы или аммиак.

Для того чтобы предохранить изделия из латуни от растрескивания, их подвергают обжигу при низкой температуре (от +250 до +300 °С), при этом сокращается остаточное напряжение и сохраняется прочность. Латунь упрочняют посредством деформационного наклепа, исключение составляет марка ЛАНКМц 75-2-2,5-0,5-0,5, являющаяся единственным дисперсионно-твердеющим сплавом, упрочняемым посредством закалки или старения.

Латунь, в состав которой входит 15 % цинка и 0,5 % алюминия, отличается золотистым оттенком и повышенной стойкостью к атмосферной коррозии; сплав используется как заменитель золота для изготовления художественных предметов. Латунь, в состав которой входит 1,5 % олова (ее также называют морской латунью) отлично борется с коррозией в морской воде. Добавление свинца (3 %) делает стружку ломкой и при обработке резанием позволяет получать поверхность высокой чистоты (такую латунь называют автоматной). Свинцовистую (часовую) латунь используют в автомобильной и часовой промышленности.

Цена цинка ниже, чем меди, значит, латунь – более экономичный материал для производства деталей инженерной конструкции. Изделия из латуни более прочные, в сравнении с медными. В то же время, латунь характеризуется более низкой антикоррозионной стойкостью, чем медь, но данный недостаток компенсируется за счет специального покрытия. Для того чтобы защитить латунные фитинги от агрессивной и влажной среды, используется хромовое или никелевое покрытие. Также латунь отличается более низкой тепло- и электропроводностью по сравнению с медью.

Основная масса фитингов из цветного металла, – латунные. Другие виды цветных металлов для этих целей используют значительно реже.

Безусловно, фитинги, изготовленные на основе нержавеющей стали, прочнее, надежнее и более устойчивы к высоким температурам и давлению, чем латунные. Тем не менее стоимость латунных обжимных фитингов существенно ниже. Изделия, изготовленные из латуни, намного мягче аналогичных из черного металла и не требуют особого напряжения при установке и демонтаже.

Какое антикоррозийное покрытие наносится на фитинги латунные обжимные

Для защиты от повреждений и в декоративных целях на соединительные элементы наносят слой хрома или никеля. Это повышает срок службы изделий. Хром и никель наносят на латунные обжимные фитинги гальваническим методом.

Для этих целей используют хром блестящий или матовый молочный. Первый выделяется твердостью и не имеет пор. Молочный более мягкий, но при этом лучше поддается полированию. Хромированные фитинги являются универсальными. Как соединительные элементы используют сталь, медь, металлопластик, полипропилен – данные материалы не реагируют на агрессивную среду и высокую температуру. Хромированными фитингами легко заменяется любая недостающая деталь в трубопроводе.

Покрытие из никеля характеризуется малой пористостью. Использование данного покрытия с черным металлом нецелесообразно. Более прочно это покрытие держится на таких материалах, как медь и латунь, оно препятствует вымыванию цинка и защищает от коррозии. Никелевое покрытие превосходно полируется, ему без труда можно придать зеркальный блеск.

Хромовое покрытие имеет толщину от 0,327 до 1,470 мкм, никелевое – от 12,6 до 15,3 мкм. Если покрытие толще предусмотренной нормы, возникает риск его растрескивания и потери рабочих качеств изделия.

Покрытые никелем и хромом латунные обжимные фитинги имеют отличный внешний вид. Трубопроводная арматура и полотенцесушитель идеально подойдут к любому современному интерьеру кухни и санузла.

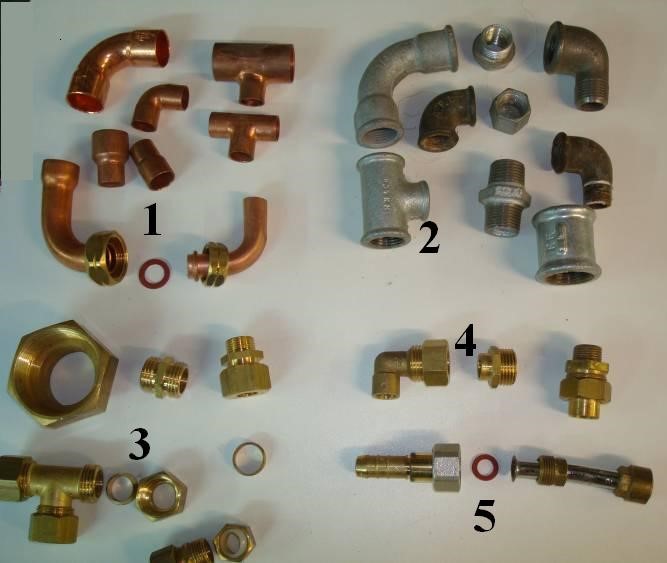

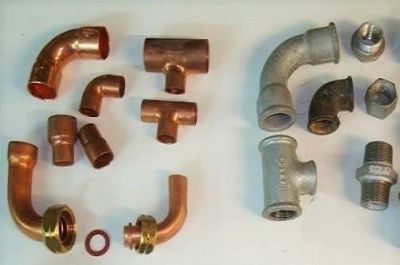

Виды фитингов латунных обжимных

Латунные обжимные фитинги в виде муфт, ниппелей и тройников используют практически в каждой инженерной системе, подразумевающей наличие трубопровода: отопительной, технологической, водопроводной, канализационной, системе орошения. Фитинг, являющийся соединительной частью трубопровода, монтируется в местах его поворота, ответвлений, изменения диаметра трубы, в месте наращивания трубы в случае необходимости периодической сборки и разборки инженерной системы. Латунные обжимные фитинги также применяются как герметичное перекрытие трубопровода.

Из огромного выбора соединительных элементов трубопроводной системы фитинги покупают, ориентируясь на назначение изделия и условия монтажа.

  • Отводы устанавливают в месте, где трубопровод меняет свое направление. Существуют различные углы поворота – от 45° до 120°.
  • Тройник устанавливают в месте соединения трех труб, одна из которых располагается перпендикулярно двум другим. Тройник осуществляет ответвление одного направления трубопровода от главной магистрали.
  • Крестовину устанавливают в местах соединения четырех труб по двум перпендикулярным нитям трубопровода.
  • Прямую муфту устанавливают для соединения двух труб идентичного диаметра на прямолинейном участке трубопровода.
  • С помощью переходной муфты соединяются трубы различного диаметра одного направления.
  • Сгон представляет собой трубу, резьба которой располагается снаружи. Его используют в том месте, где труба закреплена, но возникает потребность нарастить их для герметичного соединения.
  • «Американка» имеет то же назначение, что и сгон – соединяет участки труб, не изгибая их, при этом используется накидная гайка. «Американка» преимущественно отличается от сгона большей компактностью, наличием модификаций для разного положения труб, а также удобством осуществления монтажа. Данное изделие применяют для скорой сборки.
  • Такие изделия, как заглушка, колпак, пробка используются для того, чтобы герметично закрыть концы труб.
  • Штуцер внешне похож на втулку и имеет резьбу на одном конце. Его крепят к трубопроводу или специализированной емкости.
  • Ниппель представляет собой специальную соединительную трубку, оба конца которой имеют резьбу, предназначенную для подсоединения к трубам или штуцеру. Ниппель, в отличие от муфты, оснащен наружной резьбой, его можно вкрутить в трубу.

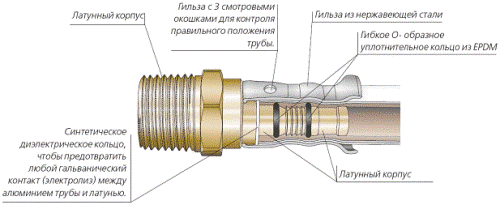

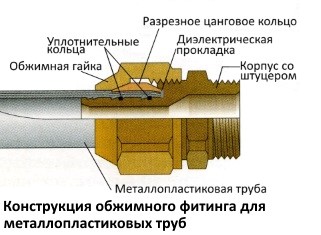

Схема латунного обжимного фитинга:



  • Футорка является соединительным элементом в виде короткой трубы с наружной и внутренней резьбой для труб различных диаметров. Используют для установки системы горячего водоснабжения и отопления.
  • Фитинги латунные обжимные работают при температуре до +200 °С, максимальное рабочее давление составляет до 20 бар при отсутствии пара, и до 10 бар – с паром.

По какому принципу работают обжимные латунные фитинги

Обжимное соединение – одно из самых простых способов установки трубопровода, изготовленного из пластиковых или металлопластиковых труб.

Принцип действия обжимного соединения

Фитинги латунные обжимные также носят название компрессионные, цанговые и резьбовые. Данный способ соединения довольно простой: цанга обжимает трубу, которая надета на штуцер фитинга. Обжим осуществляется посредством затягивания обжимной гайки, в результате чего цанга деформируется и начинает оказывать давление на внешнюю поверхность трубы, а также прижимать внутреннюю к штуцеру. Цанга, как правило, представляет собой разрезное кольцо из латуни, в некоторых случаях используется специальная разрезная втулка.

Существуют два вида фитингов латунных обжимных – соединяющие металлопластиковые и РЕХ трубы, представленные обжимным фитингом с интегрированным штуцером и резьбовым оконечным адаптером.

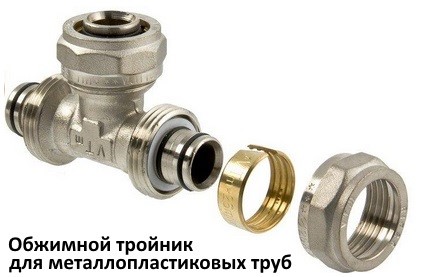

Обжимные фитинги с интегрированным штуцером

Данный вид латунного обжимного фитинга (штуцер и корпус фитинга объединены), наиболее распространен.

Часто встречаются компрессионные модели фитингов, в которых штуцер расположен за накидной гайкой на расстоянии от 4 до 5 мм. Данная особенность конструкции снижает риск излома трубы в обжимном соединении.

Конструкции обжимного латунного фитинга для соединения металлопластиковых и РЕХ труб различны.

Материал корпуса компрессионного фитинга, как правило, изготовлен из обычной или коррозионностойкой латуни.

Фитинги латунные обжимные могут иметь никелевое покрытие либо быть без покрытия.

Типоразмеры данных фитингов могут различаться по форме (в виде прямого соединителя, тройника, угольника, водорозетки и т. д.) и габаритами подсоединяемых труб (диаметром и толщиной стенок труб).

Резьбовые обжимные адаптеры

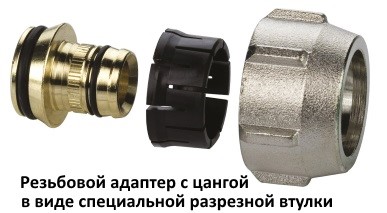

Это разновидность латунного обжимного фитинга, в составе которого вставной штуцер, обжимная гайка и цанга (разрезное латунное кольцо или разрезная втулка).

Такие фитинги применяют как соединительные элементы для прикрепления трубы к выходу коллектора, радиатора, трубопроводной арматуре.

Типоразмеры резьбовых адаптеров отличаются по:

  • Типу присоединяемых труб. Как и все фитинги латунные обжимные, адаптеры предназначены для соединения металлопластиковых труб и имеют некоторые отличия в конструкции, по сравнению с фитингами для РЕХ труб.
  • Размеру присоединяемой трубы (диаметру и толщине стенки).
  • Размеру и типу резьбы обжимной гайки (дюймовой и метрической).
  • Виду уплотнения присоединяемого патрубка: конусному или плоскому.

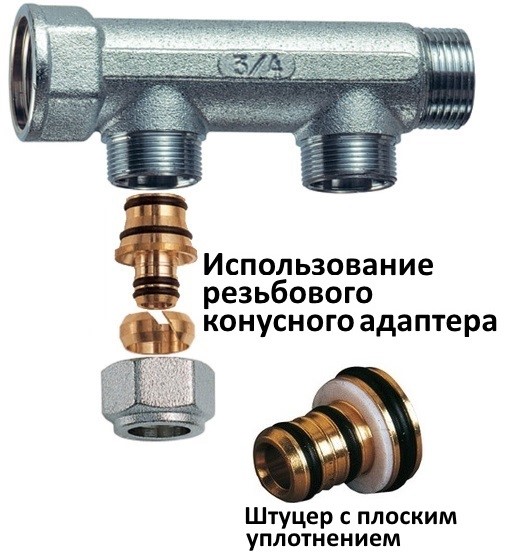

Резьбовой адаптер с конусным уплотнением применяют при соединении к выходному патрубку, имеющему наружную резьбу и обратный конус, проточенный изнутри. С помощью конусного резьбового адаптера герметично присоединяют полиэтиленовую или металлопластиковую трубу, так как конус адаптера имеет дополнительные уплотнительные кольца, плотно входящие в обратный конус патрубка.

Чаще всего используют подключение с конусным уплотнением по стандарту Евроконус (ЕК). Евроконус отличается параметрами выходного присоединяемого патрубка 3/4" НР (размер наружной резьбы), следовательно, обжимная гайка адаптера характеризуется размером 3/4" ВР.

Существуют обжимные конусные адаптеры размером 1/2", но они не являются евроконусом.

Особенности монтажа и обслуживания обжимных фитингов

  • Фитинги латунные обжимные пользуются постоянным спросом за счет простоты монтажа, для которого не нужны особые навыки и дорогие инструменты. Для монтажа компрессионных фитингов понадобятся стандартные гаечные ключи, труборез, калибратор и фаскосниматель. Калибратор и фаскосниматель используют для подготовки трубы к установке. Штуцер фитинга имеет уплотнительные кольца. Важно не повредить их, когда будете надевать трубу на штуцер. Для этих целей следует предварительно выровнять форму трубы и удалить фаску с ее внутренней стороны.
  • Посредством компрессионного фитинга осуществляют разборное соединение. Латунные обжимные фитинги можно использовать многократно. При этом следует сменить разрезное кольцо на новое.
  • Обжимное соединение через некоторое время слабеет, в целях профилактики следует периодически его подтягивать. Именно поэтому использование компрессионных фитингов возможно только для открытой трубной развязки.

Фитинги латунные обжимные для металлопластиковых и PEX труб

Отличия латунных обжимных фитингов для м/п труб от фитингов, которые предназначены для РЕХ труб:

  • латунные обжимные фитинги для труб из металлопластика имеют диэлектрическую прокладку, которая служит для того, чтобы предотвратить электрохимическую коррозию;
  • фитинги обжимные латунные для м/п труб оснащены уплотнительными кольцами на штуцере, которые обеспечивают герметичность соединения штуцера с внутренней поверхностью трубы. В качестве материала для производства уплотнительных колец обычно используют EPDM.

Сводная таблица выбора фитингов для металлопластиковых труб:



Радиальные пресс-фитинги

Аксиальные пресс-фитинги

Пуш-фитинги

Обжимные фитинги

Возможность скрытой прокладки

  Да

  Да

  Да

  Нет

Многократное использование

  Нет

  Да/Нет

  Да

  Да

Наличие уплотнения в фитингах

  Да

  Нет

  Да

  Да

Заужение сечения в фитингах

  -

  ++

  -

  -

Время и простота монтажа

  +

  +/-

  +++

  -

Надежность соединения

  +++

  ++

  +

  -

Стоимость системы

  $$

  $$$

  $$$$

  $$

Стоимость комплекта инструментов

  $$$$

  $$$$$

  $

  $$

Пояснения к таблице:

  • Трудности, связанные с заужением сечения трубопровода, касаются каждого типа фитинга. Аксиальные фитинги отличаются меньшим заужением, чем другие виды фитингов для труб из металлопластика.
  • Из-за уплотнения в фитингах снижается надежность соединения, изделие может повредиться при установке.
  • Радиальные пресс-фитинги обеспечивают более надежное соединение труб из металлопластика, чем аксиальные фитинги, которые больше подходят для РЕХ труб. Это обусловлено тем, что радиальная опрессовка позволяет лучше продавить металлопластиковые трубы.
  • Стоимость системы, как правило, подразумевает под собой только цену ее комплектации, при этом не учитывается стоимость установки. Цена определенных видов фитингов может сильно отличаться. Она определяется объективными параметрами, к примеру, материалом корпуса фитинга (так PPSU являются самыми недорогими) и субъективными – брендом и страной производства.
  • Компании-производители м/п труб не советуют использовать обжимные латунные фитинги в качестве системного решения.

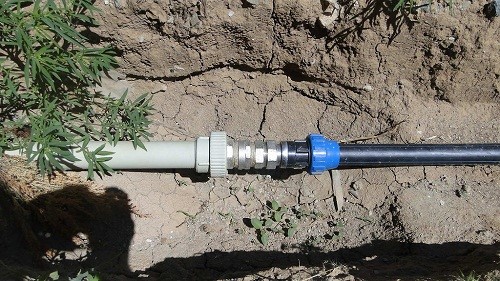

Почему фитинги латунные обжимные для труб ПНД пользуются наибольшей популярностью

В том случае, когда возникает необходимость завести воду в дом, отдельно стоящую баню, теплицу и т. д., используют полиэтиленовые трубы низкого давления (ПНД), диаметр которых составляет 32 мм (в редких случаях 40 мм).

Для того чтобы подсоединиться к скважине и проложить отдельный трубопровод, необходимо воспользоваться соединительными элементами, в том числе и фитингами латунными обжимными для труб ПНД диаметром 32 мм.

Фитинги латунные обжимные известны как надежные в использовании соединения, в особенности при прокладке водопроводной системы из труб ПНД. Данный вид фитингов отличается следующими преимуществами:

  • небольшим весом;
  • отсутствием коррозии;
  • простым монтажом;
  • экологичностью (состав воды остается неизменным при прохождении через данную систему);
  • стойкостью к низкой температуре;
  • выгодной ценой;
  • длительным сроком эксплуатации (до 50 лет).

Полиэтилен – достаточно пластичный материал, легко поддающийся деформации при большой нагрузке. Латунные обжимные фитинги придают водопроводной системе дополнительную прочность.

Данный факт особенно важен, если прокладка осуществляется под землей.

Для того чтобы увеличить стойкость латунных обжимных фитингов к коррозии, их покрывают дополнительным слоем из никеля или хрома. Латунные обжимные фитинги используют при температуре до +200 °С, они могут подвергаться воздействию давления до 20 бар.

Если их использовать как соединительные элементы в пластиковой водопроводной системе, при условии отсутствия повышенной температуры и высокого давления, прочность фитингов не играет большой роли. Но при этом отрицательное воздействие извне сводится к минимуму.

Преимущества этих изделий заключаются в прочностных характеристиках материалов и возможности многократного использования.

Фитинги латунные обжимные обеспечивают герметичность ПНД труб и отсутствие протечек.

Это связано с тем, что на внутренней поверхности латунного обжимного кольца есть подобие резьбы, которая вдавливается в полиэтилен в процессе закручивания гаек. Так прочность соединения не нарушается под внешним воздействием.

Как монтируются фитинги латунные обжимные для полиэтиленовых труб

Действия, которые выполняют перед тем, как собрать трубопровод:

  1. Для начала следует нарезать трубы ПНД на отрезки для конкретных участков.
  2. Заготовить фитинги латунные обжимные необходимой конфигурации для соединения отдельных отрезков.
  3. Расположить элементы трубопровода в нужном порядке.

Если вы уверены, что все элементы находятся на своих местах, можно приступать к сборке. Система соединения труб с помощью латунного обжимного фитинга одна и та же для любой конфигурации трубопровода.



Установка латунных обжимных фитингов на трубу ПНД осуществляется в определенном порядке:

  • после нарезки отрезков труб, их концы следует тщательно очистить;
  • нанесите метку, которая позволит понять, что труба входит в фитинг до упора;
  • смажьте конец трубы, чтобы обеспечить легкое вхождение в фитинг;
  • отвинтите накидную гайку латунного обжимного фитинга на 3-4 оборота;
  • вставьте трубу в соответствии с указанной меткой;
  • затяните гайку.

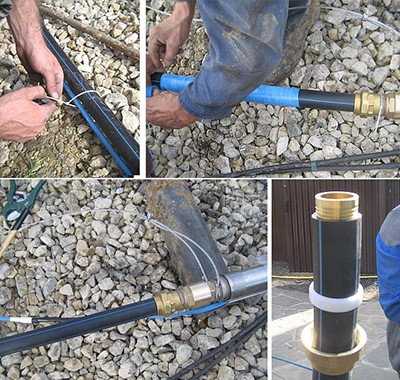

Последовательность использования деталей при монтаже латунного обжимного фитинга вы видите на фото, расположенном ниже:

Специалисты рекомендуют отвинтить накидную гайку полностью, чтобы быть уверенным в герметичности соединения в процессе установки каждой отдельной детали трубопровода. Это обусловлено тем, что если осуществить почти полный разбор соединяющего узла, вы убедитесь в следующих важных моментах:

  • все внутренние элементы латунного обжимного фитинга расположены на своем месте и находятся в рабочем состоянии (особое внимание уделите резиновому кольцу);
  • при окончательной сборке вы сможете осуществить визуальный контроль правильности расположения каждого кольца.

Как отличить оригинальные обжимные латунные фитинги от подделки

Некоторые недобросовестные производители с целью экономии в процессе изготовления фитингов используют сплавы, которые не предназначены для системы водоснабжения. Это может негативно отразиться на состоянии здоровья потребителей, поскольку в таком случае в воде увеличивается содержание свинца и цинка. Визуальным методом выявить содержание цинка в латуни невозможно.

Следующий нюанс заключается в технологии изготовления латунных обжимных фитингов. Европейские компании-производители изготавливают детали из заготовки, выполненной методом горячей штамповки или литья. Данное изделие отличается цельностью и оптимальным распределением внутреннего напряжения, в нем отсутствуют раковины или посторонние включения. Другой вариант, существенно экономичнее первого, – использование штамповки из латунных опилок. Внешне эти детали похожи друг на друга, они поддаются обработке механическим способом. Но при этом прессованное изделие получится неоднородным по своей структуре и более хрупким.

Данные технологии применяются в китайском производстве, они выигрывают по стоимости в полтора – два раза, но изготовленные при этом изделия менее прочные и отличаются небольшим сроком службы. Отличить литую латунь от прессованной можно, сравнив плотность изделий (путем вычисления объема и массы латунной части): у последнего плотность будет намного ниже.

Довольно часто в последнее время среди предложений на рынке можно встретить латунные обжимные фитинги, цена которых на 10–15 % ниже среднерыночной. Изделия при этом некачественные, поддельные. Для того чтобы отличить действительно качественный товар, необходимо внимательно сравнить две детали. Внешне одинаковые товары могут отличаться весом на 15 %, а также стоимостью. Качественный продукт отличается более толстыми стенками, большим запасом прочности, за счет чего вся система становится надежнее. Если уменьшить геометрические размеры детали, пострадает надежность.

Какой бы вид обжимных латунных фитингов вам ни понадобился для решения конкретных задач, помните, материал должен быть в первую очередь качественным. Закупайте трубы, фитинги и прочий расходный материал только у проверенных поставщиков.
