Фитинги для трубопровода

Фитинги для трубопровода

При соединении труб во время сборки трубопроводов, а также для их разветвления и переходов в трубопроводные системы, собранные из труб с другими диаметрами, для их поворотов, используются элементы под названием фитинги. Также они устанавливаются в предполагаемых точках, где возможны частые демонтажные работы по замене труб. Кроме этого они могут устанавливаться и с целью герметичного перекрытия определенных участков трубопроводов.



Виды соединений

Фитинги, используемые для соединения металлических труб, могут при стыковке свариваться электросваркой, обжиматься, скрепляться при помощи фланцев болтами или накручиваться на резьбу. При резьбовом соединении, для герметичности стыка, на резьбу наматывается уплотнитель из волокон пакли, которые предварительно смачиваются пастой из сурика, замешанного на олифе. Кроме пакли может использоваться лента ФУМ либо уплотняющая нить, которая также смачивается суриком.

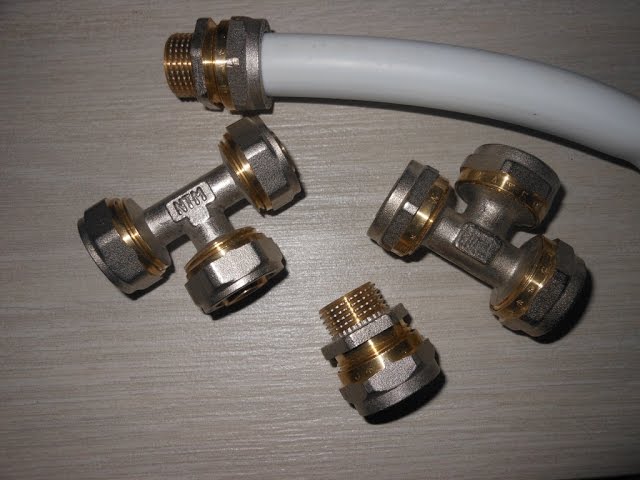

Металлопластиковые трубы стыкуются с фитингами при помощи цангового крепления. Кроме этого, при соединении металлопластиковой трубы с металлической, применяется универсальный фитинг (пуш-фитинги) , имеющий с одной стороны внутреннюю резьбу, а с другой стороны устройство для цангового соединения.

С трубами из полипропилена фитинг стыкуется при помощи пайки (сварки), выполненной специальным подогревающим устройством. Благодаря этому устройству, пластиковая труба вместе с фитингом прогревается до температуры 2600C, затем соединяются и после остывания в месте стыковки образуется монолитное соединение.

Полиэтиленовые трубы стыкуются несколькими видами фитингов. Они могут соединяться как с помощью обжимных деталей (компрессионные фитинги), так и с использованием сварных фитингов. Для стыковки труб ПНД методом сварки могут применяться несколько видов фитингов: электросварные с закладными элементами, литые (СПИГОТ), и сегментные.

Разновидности фитингов для трубопровода

В зависимости от того, для какого назначения изготовлены определенные фитинги, они имеют свои названия:

Фитинги для трубопровода

  1. Отвод. Применяется при прокладке трубопровода для его поворота на угол 15,30,45,60 и 90 градусов.
  2. Тройник. Обеспечивает одинарный отход или подсоединение второстепенной трубы к какому-либо трубопроводу.
  3. Крестовина. Как и тройник устанавливается для отвода двух отдельных труб от одного трубопровода.
  4. Муфта. С помощью этого фитинга на одном прямом участке стыкуются две трубы одного диаметра.
  5. Переходник. Служит для стыковки труб с разными диаметрами.
  6. Штуцер. Устанавливается на врезанном в трубу кране для подключения гибкого шланга.

Для соединения труб в металлических трубопроводах фитинги изготавливаются из ковкого чугуна либо стали. В трубопроводах из различных цветных металлов, они могут быть латунными, медными и даже бронзовыми.


Источник: ТРУБОПОЛИМЕР (http://pnd-truby.ru/)
