Фитинги для радиаторов отопления: подключение на сгонах и американках

Фитинги для радиаторов отопления подключение на сгонах и американках

Какие фитинги нужны для подключения радиатора отопления, изготовленного из чугуна или алюминия? Нужно ли комплектовать отопительный прибор какой-либо запорной или регулирующей арматурой? В нашей статье мы постараемся дать читателю советы по выбору оптимального набора оборудования и по его монтажу.



Сгоны и американки

Что это такое

Начнем с небольшого экскурса в историю.

Совсем недавно по историческим меркам — какие-то двадцать-двадцать пять лет назад — в нашей стране массово продавались и использовались всего три типа отопительных приборов:

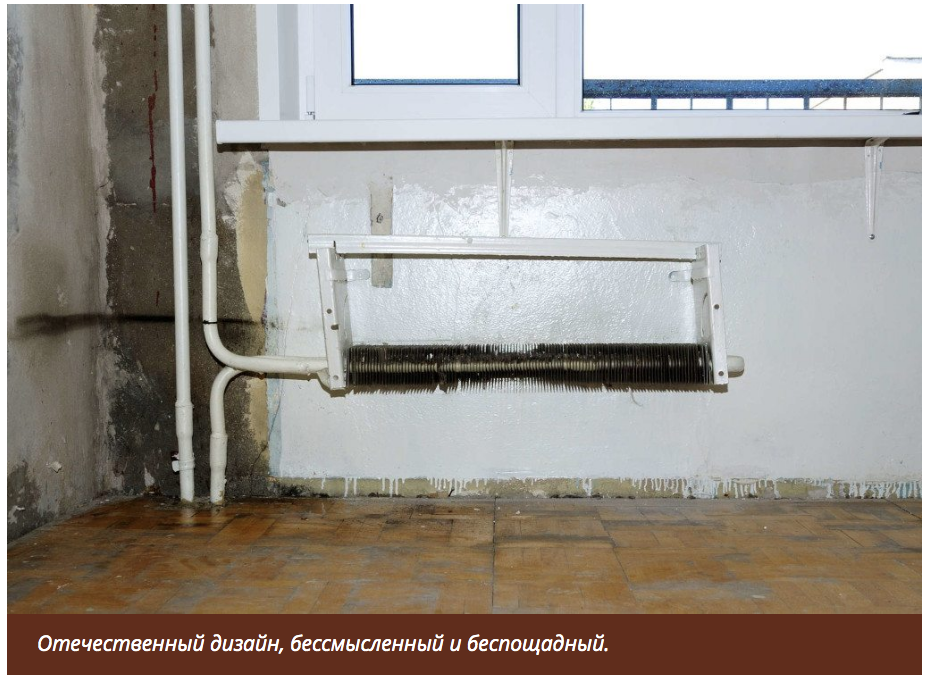

  • конвекторы, представлявшие собой змеевик из стальной трубы с напрессованными на нее для увеличения теплоотдачи стальными же пластинами.


Уточним: опционально в их конструкции могли присутствовать декоративный экран и жалюзи для регулировки теплоотдачи.

  • пластинчатые радиаторы — две штампованные стальные пластины, проваренные по периметру. теплоноситель передвигался по лабиринту пазов между ними.
  • чугунные секционные радиаторы. они, думается, не нуждаются в представлении, поскольку и сейчас установлены в большинстве квартир.

Способа крепления предусматривалось всего два:

  1. Сварка. Приваривались к подводкам исключительно конвектора: их механическая прочность и срок службы, как минимум не уступающий продолжительности эксплуатации стояков и подводок, не предполагали демонтажа для ремонта или замены.
  2. Сгоны. Муфта (в случае конвектора или пластинчатого прибора) или радиаторная пробка (в случае секционного радиатора) сгонялась по длинной резьбе на подводке, одновременно наворачиваясь на резьбу прибора или вкручиваясь в нее. Затем соединение герметизировалось подмотанной контргайкой.

Первые алюминиевые радиаторы монтировались по старинке — на сгонах. Однако через несколько лет массово распространились простенькие фитинги — американки, включавшие разъемные соединения с накидной гайкой и резиновым уплотнителем. Их главным достоинством стал простой и быстрый демонтаж прибора: операция, ранее занимавшая до получаса, теперь отнимала не более минуты и не требовала больших усилий.


Справка: чугунная радиаторная пробка из нового радиатора может быть выкручена газовым ключом номер 2.
Чтобы справиться со старой прикипевшей пробкой, его приходится удлинять рычагом или использовать ключ номер 4.
При этом пробка нередко не выкручивается, а в буквальном смысле слова разрывается пополам, лишаясь резьбы.

Есть ли у американки недостатки? В сущности, недостаток лишь один: прочность соединения ограничена качеством резинового уплотнителя и плотностью его прижима. При большом давлении в контуре (например, при гидроударе) именно уплотнитель и сравнительно тонкая накидная гайка американки оказываются слабым звеном.

Рекомендации

Выводы, которые сделал для себя автор, наверняка будут оспорены многими другими специалистами; однако они вполне однозначны.

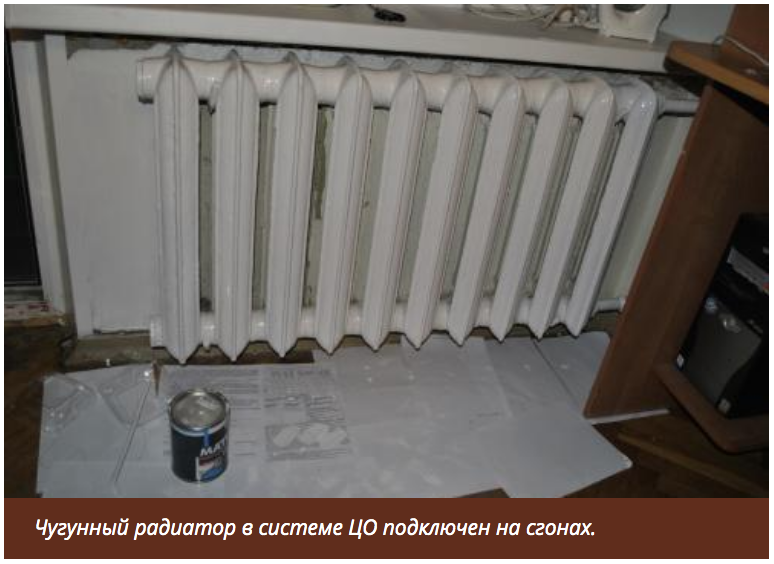

  • в системах центрального отопления с характерной для них большой вероятностью превышения штатного давления лучше использовать привычные резьбовые сгоны.

  • американки желательно применять в автономных системах.

Набор фитингов

Теперь давайте выясним, каким будет комплект фитингов для радиаторов в том и в другом случае.

Подключение на сгонах

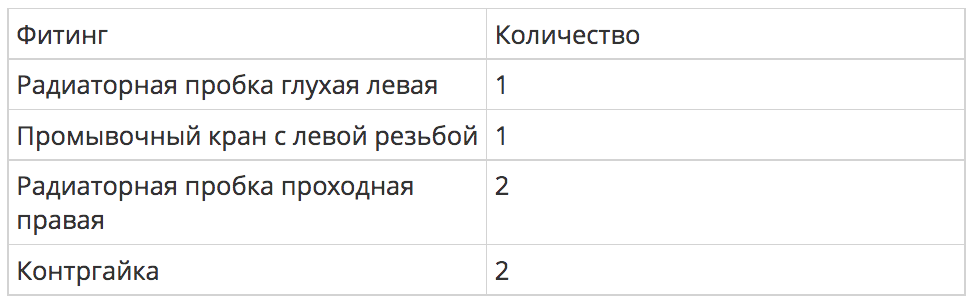

Для классического в многоквартирном доме бокового подключения радиатор комплектуется следующим набором:

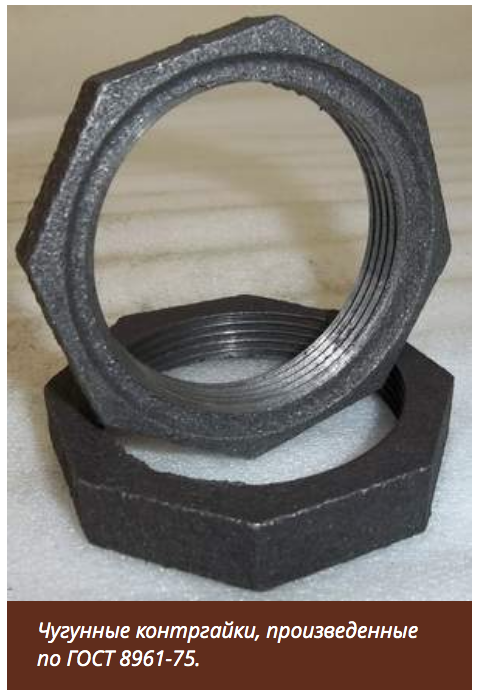

Полезно: лучшие резьбовые фитинги для чугунных радиаторов традиционно изготавливаются из того же чугуна.На верхних этажах домов с нижним розливом комплектация дополняется краном Маевского, который устанавливается в расточенную под него верхнюю глухую пробку. Размеры фитингов для радиаторов определяются диаметром подводок; как правило, он соответствует ДУ20 (3/4 дюйма). Сгоны (длинные резьбы) обычно бывают нарезаны непосредственно на подводке. Радиаторных пробок под чугунные радиаторы из стали или латуни в продаже, в общем-то, и не найти; контргайки из латуни слишком хрупки, а стальные со временем намертво прикипают к стальному сгону и не поддаются разборке.

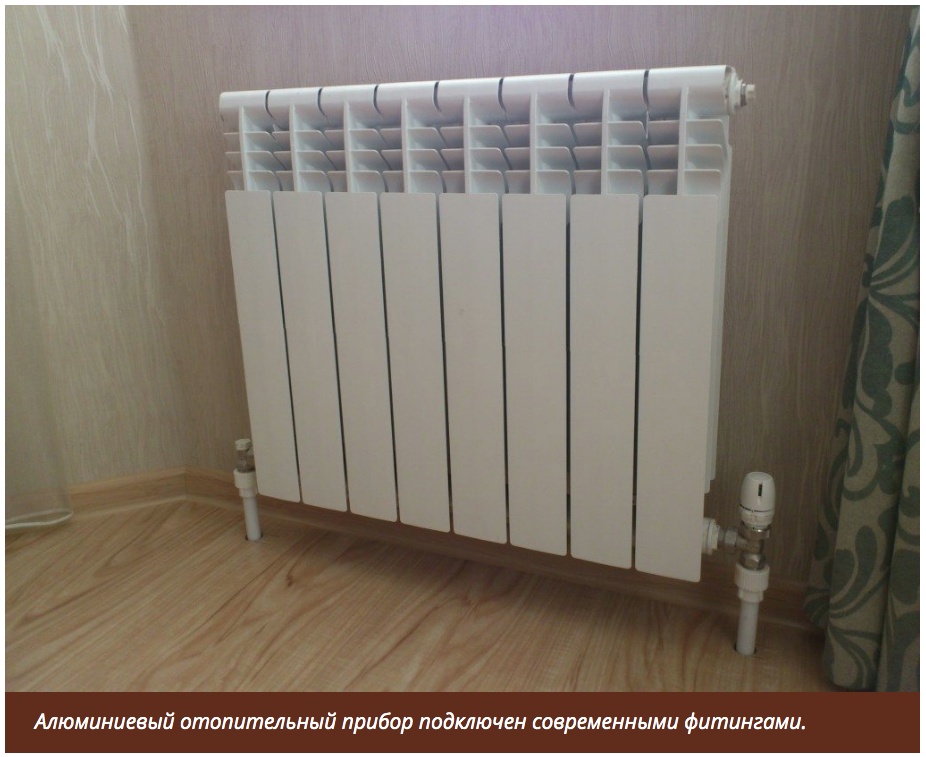

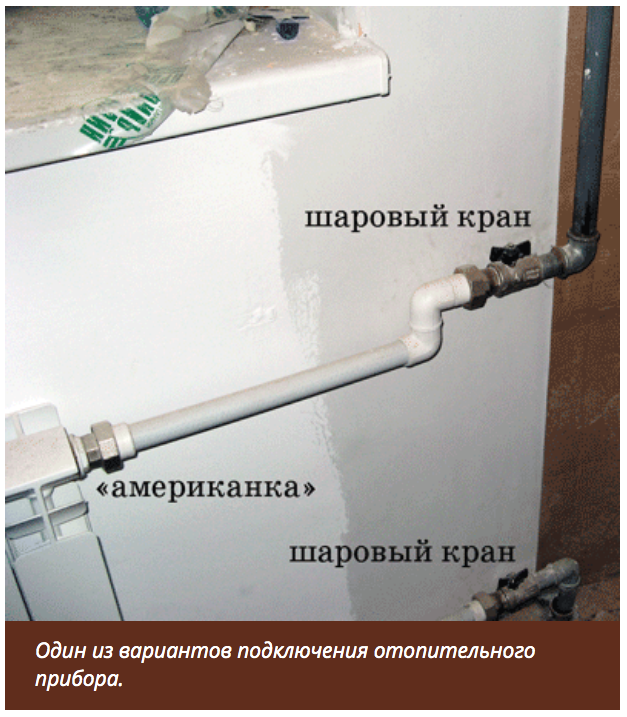

Подключение на американках

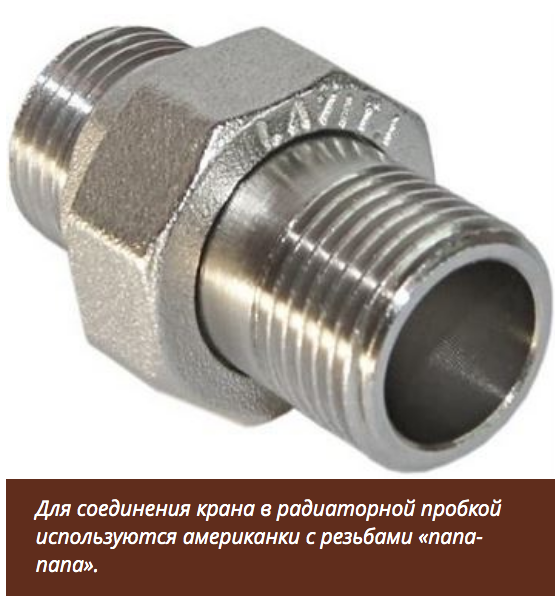

В этом случае единственные фитинги для подключения радиаторов отопления — это сами американки в количестве двух штук. Одна из их резьб вворачивается в проходную пробку радиатора, вторая — в муфту или элемент запорно-регулирующей арматуры.


При монтаже отопления своими руками полезно знать несколько тонкостей.

  • при большом количестве секций радиатора предпочтительно не боковое подключение, а диагональное или снизу вниз. в этом случае для соединения с фитингом вам потребуются одна проходная пробка с правой резьбой и одна — с левой.
  • диаметр резьб в пробках алюминиевых и биметаллических радиаторов в большинстве случае составляет 1/2 дюйма (ду15). однако при количестве секций более 10 желательно использовать подводки размером ду20.

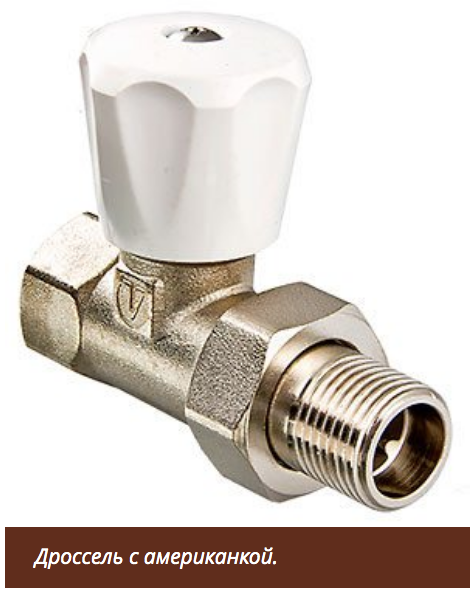

  • американками нередко комплектуются уже упомянутые элементы запорно-регулирующей арматуры. комбинированные с фитингами краны и дроссели более компактны, чем два изделия порознь, при этом их цена часто оказывается ниже суммарной стоимости фитинга и крана.

Монтаж

Сгоны

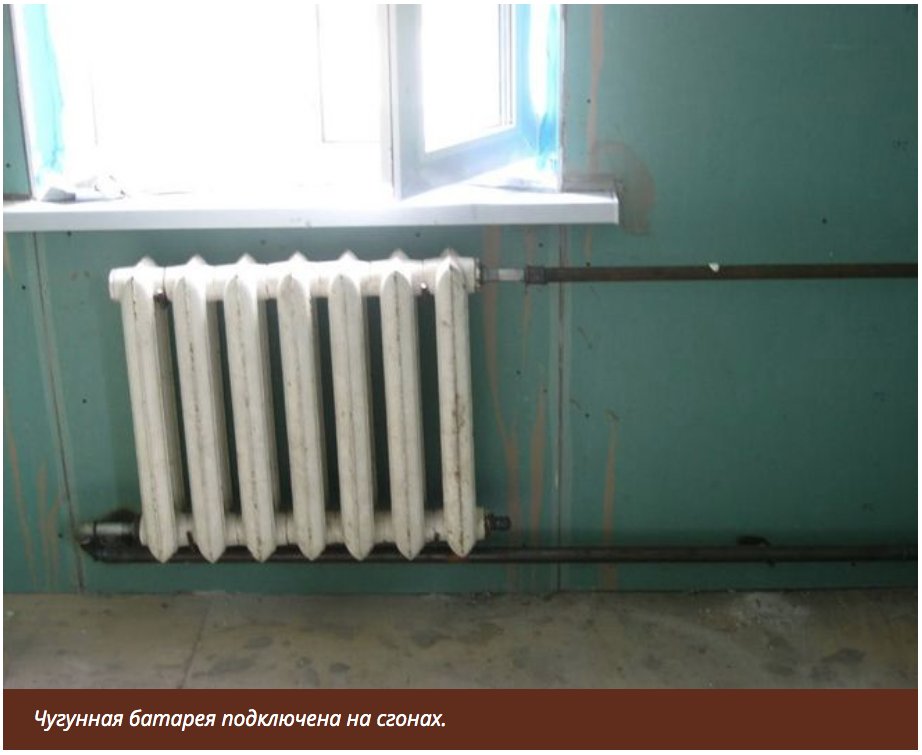

Вот инструкция по подключению чугунной батареи на сгонах.

  1. Сгоняем на длинные резьбы подводки до упора контргайки и проходную пробки.
  2. Навешиваем радиатор, заведя резьбы подводки в первую секцию на 1-3 сантиметра.
Обратите внимание: отопительный прибор вывешивается строго горизонтально, по уровню.


При уклоне в сторону подводки в нем будет собираться воздух.

  1. Подматываем пробку по резьбе пучком сантехнического льна с краской или силиконовым герметиком для труб.
  2. Заворачиваем ее в радиатор до упора с умеренным усилием.
  3. Сгоняем к пробке контргайку, оставив между ними зазор в 5 — 10 мм.
  4. Наматываем в оставшийся зазор по ходу резьбы пучок льна (опять-таки с краской или герметиком).
  5. Подтягиваем контргайку.



Американки

Здесь процедура заметно проще:

  1. Разбираем американки;
  2. Вворачиваем части фитингов с накидной гайкой в муфту, кран или дроссель, а элементы с прокладкой — в радиаторные пробки. Для подмотки используем тот же лен с краской или полимерную нить — герметик.
  3. Навешиваем радиатор на кронштейны.

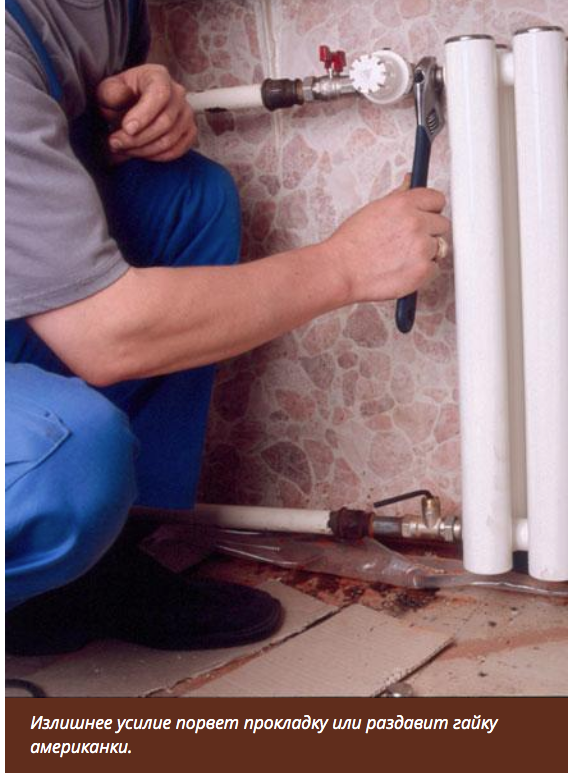

  4. Наворачиваем накидные гайки американок от руки и осторожно, без лишних усилий подтягиваем их рожковым или разводным ключом.

Арматура

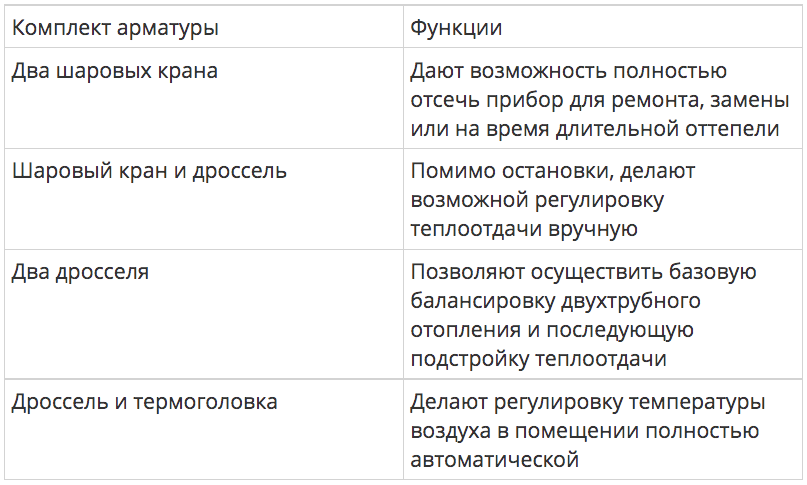

Какие элементы арматуры могут использоваться в обвязке радиатора?

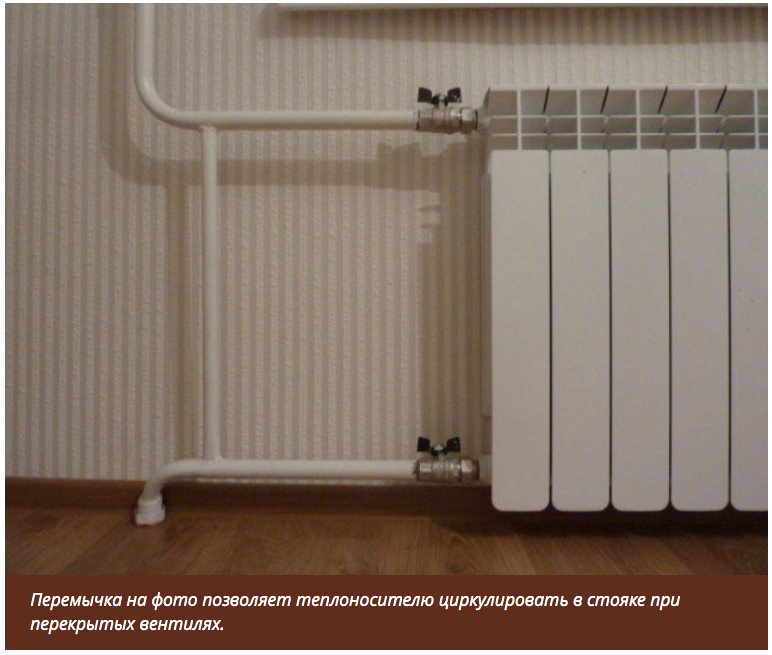

Важный момент: перед дросселирующими и запорными устройствами в любой системе отопления должен присутствовать байпас.
Иначе вентиля и дроссели будут регулировать проходимость всего контура.



Заключение

Разумеется, этот материал не претендует на истину в последней инстанции; какой способ подключения лучше выбрать — решать читателю.


Источник: o-trubah.ru
