Фитинги для пластиковых труб

Фитинги для пластиковых труб

Сборку водопроводов сейчас осуществляют, как правило, из пластиковых труб. В статье мы расскажем о том, какие бывают фитинги для пластиковых труб, подробнее остановимся на различиях между ними. Также поговорим о возможных способах их установки и дадим пошаговую инструкцию для тех, кто хочет это сделать самостоятельно.

Какими преимуществами обладают фитинги для пластиковых труб

Материалы, используемые для производства труб, всегда обладают теми или иными преимуществами. Если говорить о пластиковых изделиях, то для них характерны следующие плюсы:

  • легкость;
  • ценовая доступность;
  • устойчивость к коррозии;
  • наличие пластических показателей;
  • простота монтажа;
  • такие трубы являются диэлектриками, что делает их наиболее безопасными;
  • низкая теплопроводность.

Таким образом, пластиковые трубы подходят для прокладки водопровода, канализации и газопровода. Большое преимущество пластиковых труб – возможность их бессварочной сборки, что делает монтаж более дешевым. Пластиковые трубы соединяют фитингами. Без них невозможно проложить пластиковую магистраль.

Виды фитингов для пластиковых труб

Перечислим главные критерии классификации фитингов:

  • конфигурация;
  • предназначение элемента;
  • вид установки.

Далее подробнее поговорим о некоторых видах фитингов для пластиковых труб.

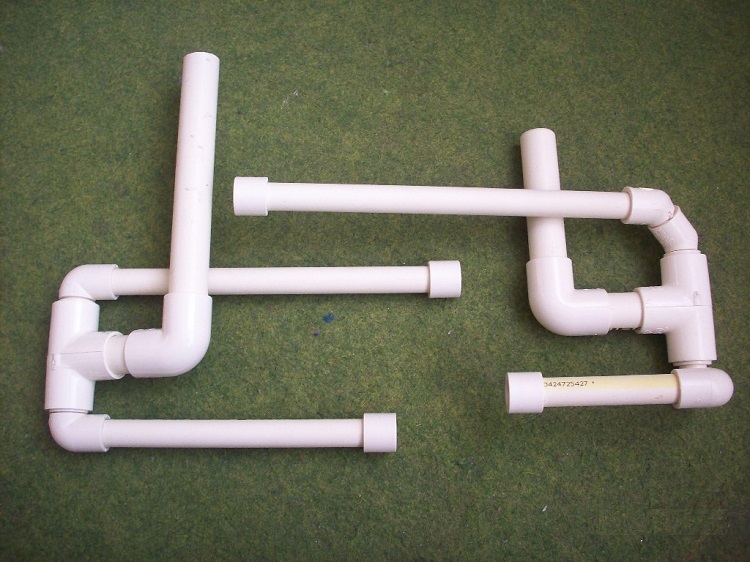

  • Очень распространены муфты. Они похожи на бочонок с отверстием внутри, необходимы при монтаже магистралей. Диаметр муфт должен соответствовать диаметру труб.
Переходники похожи на муфты. Главная их особенность в том, что ими можно соединять пластиковые трубы разных диаметров. Переходники бывают с внутренней или наружной резьбой.

Уголки. Такие фитинги для пластиковых труб монтируют там, где магистраль должна делать поворот. Это позволяет создавать необходимый угол для трубопровода, не сгибая сами трубы. Уголки имеют угол 45° или 90°, с их помощью можно соединять трубы различных диаметров. Такие фитинги для пластиковых труб не только решают проблему выполнения поворота магистрали, но и предохраняют ее от возникновения излишних напряжений. Резьба у уголков может быть нанесена как внутри, так и снаружи, поэтому нет необходимости использовать дополнительные переходники для соединения различных типов труб.

С помощью угловых фитингов для пластиковых труб можно выполнять даже сложный поворот магистрали и соединять трубы с разным диаметром.



  • Тройники. Используются для состыковки нескольких магистралей, даже если у них разные диаметры и рельефы внутри.


Как устроены фитинги для пластиковых труб

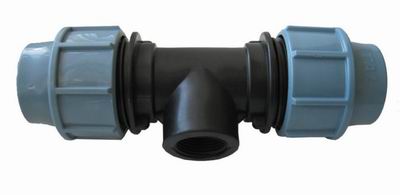

Компрессионные (обжимные) фитинги

Компрессионные (обжимные) фитинги для пластиковых труб устанавливают на самые разные магистрали. Они отличаются особым устройством: кольцо обжима спрессовывается на магистрали, герметизируя монтируемые элементы.


Компрессионная муфта состоит из следующих элементов:

• корпуса;
• кольца-уплотнителя;
• зажимного кольца;
• втулки;
• гайки, служащей крышкой.

Соединение достигает нужной степень герметичности благодаря имеющемуся в фитинге резиновому уплотнительному кольцу (его удерживает запрессовывающаяся втулка). Кольцо зажима позволяет избежать самопроизвольной раскрутки фитинга при вибрациях и гидроударах. Данный фитинг для пластиковых труб очень надежен: степень герметизации не уменьшается даже при перегибе трубопровода.

Компрессионные фитинги для пластиковых труб обладают следующими положительными характеристиками:

  • их легко и просто монтировать;
  • можно использовать многократно;
  • устойчивы к коррозии;
  • максимально надежно фиксируют стык.

Широкий ассортимент компрессионных фитингов для пластиковых труб позволяет выбрать наиболее подходящее решение для реализации проекта любой сложности.

Литые фитинги

Литые фитинги для пластиковых труб отличаются от всех остальных способом производства. Для их изготовления используют тот же материал, что и при производстве соединяемых ими труб – полиэтилен низкого давления (ПНД) марок ПЭ100. ПНД нагревают до пластичного состояния и затем, используя шнековое оборудование, укладывают в специальную форму. Остывшее изделие сохраняет приобретенную форму. Монтаж литых фитингов для пластиковых труб осуществляется стыковкой либо сваркой (терморезисторной фасонной). Благодаря использованию очень плотного материала вероятность возникновения протечек исключена.

Что собой представляют фитинги для канализационных пластиковых труб

Если говорить о системах канализации, то их собирают, как правило, из пластиковых труб. Это объясняется таким свойствами пластика, как химическая инертность, неподверженность гниению и пр.

Соединения между трубами, составляющими канализацию, должны быть достаточно герметичными, для чего необходимо использовать качественные фитинги для пластиковых труб.

Фитинги для пластиковых канализационных труб не подвергаются коррозии и кислородной диффузии. Трубы и фитинги для пластиковых труб, используемые в канализационных магистралях, не меняют своих размеров при перепадах температур, что делает их долговечными.

Перечислим главные достоинства современных канализационных труб ПВХ и фитингов:

  • Легкость материала, облегчающая доставку изделий и процесс монтажа, что особенно важно при закладке канализационных систем в многоквартирных домах и на крупных промышленных объектах.
  • Длительный срок эксплуатации – канализационные пластиковые трубы и фитинги могут служить до 40 лет. Некоторые производители заявляют, что их продукция рассчитана на эксплуатацию в течение 50 лет. Как такое возможно? Трубы и фитинги не подвергаются вредному воздействию УФ-лучей, повышенной влажности, агрессивных сред, перепадов температур. Изнутри они не накапливают отложений, не подвергаются коррозии.
  • Простота монтажа – сборка системы канализации осуществляется вручную. Использование сварочного аппарата не требуется. Сборка пластиковых труб и фитингов осуществляется по принципу конструктора. Такая работа не требует владения какими-либо специальными навыками и умениями.
  • Разнообразие ассортимента – на рынке присутствует широкий выбор труб и фитингов для пластиковых труб, поэтому не возникнет проблем с приобретением всего необходимого даже для монтажа очень сложной системы канализации.
  • Привлекательная цена.

Установка пластиковых канализационных труб осуществляется с использованием современных фитингов.

В соответствии с ГОСТ № 21.604-82 «СПДС. Водоснабжение и канализация» используемые для проведения внутренней канализации трубы должны быть определенных диаметров:

  • сливная труба ванны – 40 мм (укладывается с уклоном 1:30);
  • душ – 40 мм (уклон 1:48);
  • унитаз – 110 мм (уклон 1:20);
  • раковина – 40 мм (уклон 1:12);
  • биде – 40 мм (уклон 1:20);
  • мойка – 40 мм (уклон 1:36);
  • комбинированный слив на душ, ванну и мойку – 50 мм (уклон 1:48);
  • центральный стояк – 110 мм;
  • отводы от центрального стояка – 60 мм.

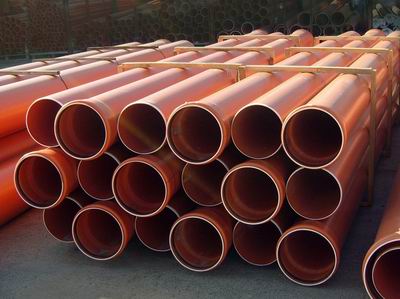

Диаметр труб для уличных систем должен быть 160–200 мм. Диаметр фитингов должен соответствовать трубам, используемым при монтаже инженерных коммуникаций.

Из пластиковых труб и фитингов обычно собирают внутреннюю канализацию:

  • для постоянного отведения сточных вод, температура которых не превышает +80° С;
  • для кратковременного отведения сточных вод (до 1 минуты) с температурой в пределах +95° С.

Трубы и фитинги для канализации из поливинилхлорида подойдут для отвода химических стоков, но лишь при определенных значениях рН: от 2 до 12. Если канализация будет использоваться для отведения неочищенных промышленных вод, то важна ее устойчивость к воздействию химических веществ.

Какие виды фитингов для канализационных труб используются чаще всего

Фитинги для пластиковых канализационных труб могут использоваться как при монтаже уличных канализационных сетей, так и для прокладки внутридомовой канализации.

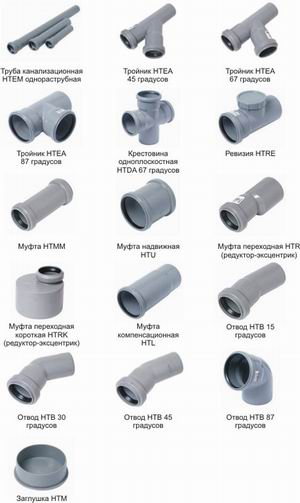

Фитинги «под резиновое кольцо» для внутренней канализации из ПВХ

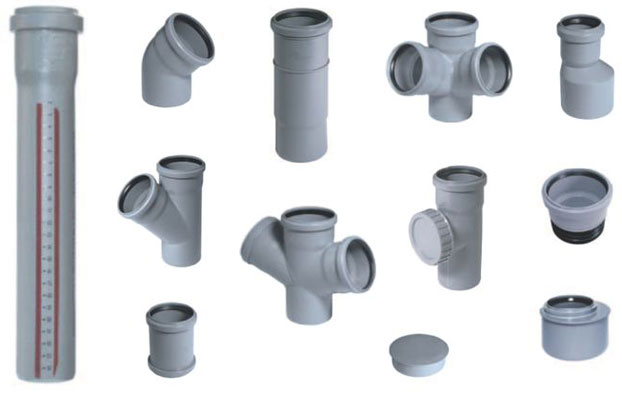

Трубы внутренней канализации соединяют фитингами «под резиновое кольцо»:

  • муфта: ремонтная, полнопроходная или с упором;

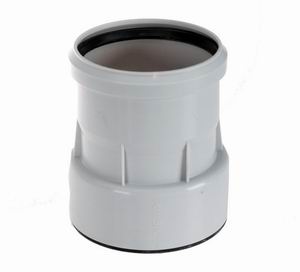

  • редукция, которая используется при не совпадении размеров труб и фитингов, а также при необходимости соединения чугунной и пластиковой труб;
  • ревизия с крышкой, которая используется для прочистки системы;
  • тройник (с углом 45°, 67° или 90°);
  • двухплоскостная крестовина (угол 45° и 90°), используется при соединении двух магистралей разного диаметра;
  • одноплоскостная крестовина (угол 45° и 90°);
  • отвод (с углом 30°, 45° и 90°);
  • заглушка;
  • патрубок компенсационный.

Фитинги «под резиновое кольцо» для наружной канализации


При проведении наружной канализации трубы и фитинги также соединяют «под резиновое кольцо», для чего требуются следующие элементы:

  • муфта;
  • отвод (15°, 30°, 45°, 67° или 90°);
  • двухраструбный отвод (90°) с резиновыми кольцами на обоих выходах;
  • тройник (45°, 67° или 90°);
  • трехраструбный тройник (90°);
  • редукция, используется для соединения труб разных диаметров;
  • заглушка;
  • одноплоскостная крестовина (90°);
  • ревизия с крышкой;
  • клапан обратный, устанавливаемый на горизонтальный трубопровод с уклоном два сантиметра на один метр;
  • двухколенный сифон.

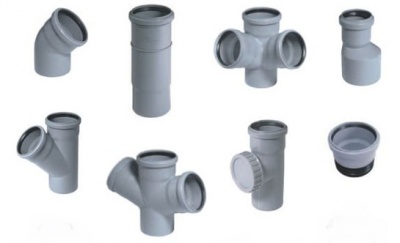

Фитинги для канализационной системы под клеевой способ монтажа

При клеевом способе используют фитинги для пластиковых канализационных труб, которые можно устанавливать как во внешних, так и во внутренних магистралях:

  • муфта;
  • отвод (30°, 45°, 87° и 90°);
  • тройник (45°, 67° и 90°);
  • ревизия с крышкой;
  • редукция (переходник);
  • заглушка;
  • двухплоскостная крестовина (45° или 90°);
  • седелка под клей с раструбом (90°);
  • седелка под клей с гладким концом (90°), используется для врезки в канализационные стояки.

Для склеивания изделий ПВХ используют клеевые составы, в которых активными веществами являются поливинилхлорид и тетрагидрофуран. Такой клей, высыхая, становится настолько твердым, что его сложно отличить от пластика. Свойства застывшего клея схожи с пластиком, из которого изготовлен трубопровод.

Как монтируются фитинги для пластиковых труб

Установку фитингов для пластиковых труб нужно выполнять в соответствии с перечисленными ниже рекомендациями:

  1. Резку изделий ПВХ необходимо осуществлять мелкозубчатой пилой, поскольку именно она оставляет максимально ровный срез. Вместо пилы можно использовать отрезок тонкого троса с двумя ручками.
  2. Следующий этап – обработка образовавшейся на спиле кромки. Если шероховатости и неровности не убрать, то могут образоваться засоры, а соединение труб получится недостаточно ровное и герметичное.
  3. Клеить и зачищать можно только сухие элементы.
  4. Если в местах соединений образуются пустоты, то их обрабатывают клеем (при помощи кисти).

Фитинги для пластиковых труб прослужат обещанный производителем срок только в том случае, если они будут установлены с соблюдением всех требований.

Особенности разводки пластиковой магистрали

Существуют следующие виды разводки: коллекторная, последовательная, с проходными розетками (такие разводки встречаются чрезвычайно редко).

Прежде чем приступать к монтажу пластиковых труб, необходимо составить подробную схему магистрали: чем меньше в системе поворотов и элементов, тем лучше.

Открытая разводка предполагает вертикальное расположение трубы по углам, либо горизонтальное – чуть выше пола. При такой разводке трубопровод будет не так заметен.

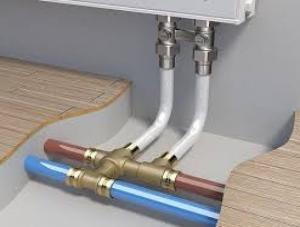

Скрытую разводку реализовать значительно сложнее, более того, она требует очень тщательного расчета. Прятать в стену можно только саму трубу. Ко всем местам соединений нужно обеспечить свободный доступ. Гибку пластиковых труб выполнять не рекомендуется.

Если возникает необходимость сделать переход на трубы с другим диаметром или соединить две трубы между собой, то следует использовать муфты. Для создания ответвлений потребуются тройники. Поворот системы осуществляется уголками.

Начинают укладку трубопровода с наиболее удаленного места от ввода в помещение. При нарезке труб нужно учитывать, что установленные фитинги добавят к их длине от 3 до 5 см (на глубину входа трубы напрямую влияют размеры фитингов). Фитинги не должны быть надвинуты до упора, иначе труба будет сужаться к месту соединения. Кроме того, элементы должны нагреваться одновременно. Насаживать их нужно с определенным усилием, не поворачивая по осевой линии.

Соединение фитингов с трубами ПВХ осуществляется при помощи специального паяльника, оснащенного насадками различного диаметра (под монтируемые трубы).

Установка фитингов для труб ПВХ осуществляется следующим образом:

  • сначала обрезают трубу и очищают ее от заусенцев (при помощи фаскоснимателя), затем, используя калибратор, избавляются от овальности торца;
  • паяльник нагревают до температуры от +250° С до +300° С;
  • трубу и фитинг одевают на насадку и выдерживают 10–15 секунд;
  • соединяемые элементы стыкуют между собой до упора (1–2 минуты).

Полученное соединение отличается высокой надежностью, оно способно выдерживать давление рабочей среды до 16 Бар и очень высокие температуры.

При достаточно большом диаметре трубы (более 50 мм) следует снять фаску перед сваркой под углом 45°. К стене трубы крепят клипсами, расстояние между которыми должно быть не более 1 м.

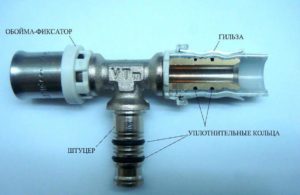

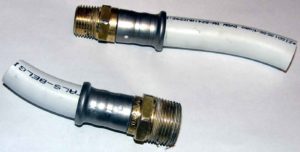

При сборке трубопровода также используются пластиковые трубы с надвижными фитингами.
 Принцип действия этого метода основывается на так называемом эффекте памяти. То есть полимер, принявший новую форму, стремится вернуться в свое первоначальное положение. Соединение осуществляется с использованием латунных или пластиковых штуцеров с надвижными муфтами при помощи специальных инструментов и оборудования.

На трубу одевают гильзу и отодвигают ее максимально далеко от края. После чего внутрь кладут наконечник экспандера, состоящий из двух или более соединенных фрагментов.

Работающее приспособление раздвигает секции в стороны, в результате чего край трубы становится похожим на воронку. После чего необходимо быстро вытащить эспандер и вставить в отверстие штуцер крепежного элемента.

Теперь нужно включить аксиальный пресс-механизм, который своими U-образными «губками», охватывает две части фитинга и с большим усилием пододвигает гильзу к концу трубы. Таким образом, изделие зажимается гильзой и штуцером. Спустя некоторое время труба снова сузится до прежнего диаметра и плотно обтянет штуцер.

Таким способом можно выполнять монтаж труб, не оказывая негативного влияния на внутреннее проходное сечение в месте соединения (в противоположность радиальным крепежным элементам с более узким поперечным разрезом штуцера, чем у трубы). Для выполнения такого рода работ используют специальный электрический и ручной инструмент.

Для работы с ручным инструментом потребуются существенные усилия, кроме того, у них существуют предельные нормы по диаметру монтируемых труб, причем у электрического инструмента предел диаметров значительно более высокий.

Существует приспособление, аналогичное этому инструменту, – расширитель. Ручные расширители доступны по цене, но они не подходят для работы с трубами большого диаметра. Моделей электрического инструмента существует достаточно много, они универсальны и, что немаловажно, ими удобно работать. Цена на них достаточно высокая, поэтому не каждый профессиональный сантехник может позволить себе такую покупку.

Фирмы-производители аксиальных инструментов призывают выполнять монтаж трубопровода оборудованием конкретной марки, наиболее подходящим для труб и фитингов ПНД (для холодного водоснабжения). Это объясняется тем, что специализированный инструмент оказывает воздействие на место соединения с необходимой степенью усилия. Повредить штуцер или недостаточно надвинуть гильзу при использовании такого оборудования практически невозможно.

Инструмент должен быть таким, чтобы можно было менять на нем насадки, это позволит выполнять монтаж самых разных фитингов для пластиковых труб. Некоторые производители выпускают аксиальные прессы с парными «губками», что очень удобно: можно работать одновременно с двумя фитингами разного диаметра, находящимися на одной насадке.

Используя такой инструмент, можно сэкономить время на монтаже фитингов, так как отпадет необходимость менять «губки» для установки крепежного элемента другого размера. Парные «губки» нужно лишь перевернуть.

Как устанавливать фитинги для пластиковых труб канализационных систем

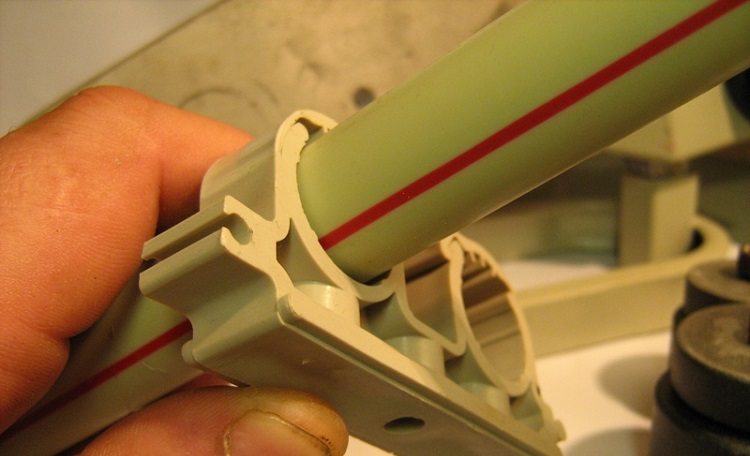

Фитинги из ПВХ для пластиковых труб могут быть различных диаметров (50–200 мм). К стенам их крепят при помощи пластиковых хомутов.

При монтаже магистралей из пластиковых труб необходимо соблюдать следующие требования:

  1. Трубы ПВХ большого диаметра режут труборезом, его можно заменить также болгаркой или ножовкой. Важно соблюдать перпендикулярность среза оси трубы, так как для создания герметичного соединения необходимо удалить все зазоры в месте стыка.
  2. По окончании резки с кромки трубы удаляют заусенцы напильником и наждачной бумагой.
  3. Если фитинги для пластиковых труб сажаются на клей, то соединяемые элементы необходимо обезжирить. Клей равномерно наносят кистью, удаляя его излишки ветошью.

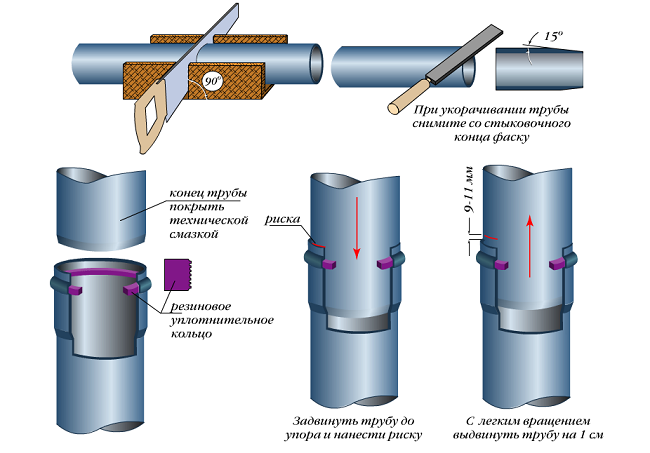

  4. Если при монтаже используются фитинги для пластиковых труб с резиновым уплотнением, то на соприкасающиеся поверхности необходимо нанести силиконовый герметик, это повысит герметичность соединения. Трубу насаживают так, чтобы остался компенсационный зазор в 1 см. Потребуется выполнить предварительную стыковку и отметить на трубе границы вхождения.

Чтобы правильно рассчитать количество фитингов различного типа, которые понадобятся при монтаже системы канализации, рекомендуется нарисовать подробную схему монтируемой магистрали с привязкой к местности с соблюдением масштаба. Если трубопроводу нужно будет обогнуть препятствие, возникающее в месте его прокладки, то это нужно отметить в плане.

Полученная схема даст полное представление о трубопроводе: обо всех тупиковых окончаниях, пересечениях труб с соединением и в обвод, разветвлениях. Следует на схеме разбить монтируемый трубопровод на отрезки, равные стандартной длине труб ПВХ.

Не следует экономить на мелочах, в том числе на фитингах для пластиковых труб, так как это может привести к быстрой поломке магистрали, и, следовательно, снова придется тратить деньги на проведение внепланового ремонта.

Профессионалы категорически не советуют приобретать арматуру для водопроводных труб в непроверенных местах. Лучше обратиться к известному производителю, предлагающему только качественные товары, это именно тот случай, когда лучше немного переплатить, но при этом быть уверенным в надежности приобретенных сантехнических изделий.

Выбирая фитинги для пластиковых труб, не забывайте о том, что при маркировке указывают диаметр, а стенка у изделия может быть толстой. Таким образом, у трубы, на которой, например, указан диаметр 32, может быть разная степень проходимости.
