Фитинги для монтажа системы отопления

Фитинги для монтажа системы отопления

Водяное отопление популярно за счет простоты монтажа, эксплуатационных характеристик, большого ассортимента компонентов и, конечно же, долговечности. При монтаже применяются разнообразные комплектующие, отличающиеся по назначению, виду и материалу изготовления, так называемые фитинги.

Продукция, представленная сегодня на рынке, позволяет реализовать любой проект, независимо от объема, стоимости и конфигурации. Следовательно, отопительные системы могут выполняться из различных труб, для выбора следует учитывать свойства, преимущества и недостатки каждого вида:

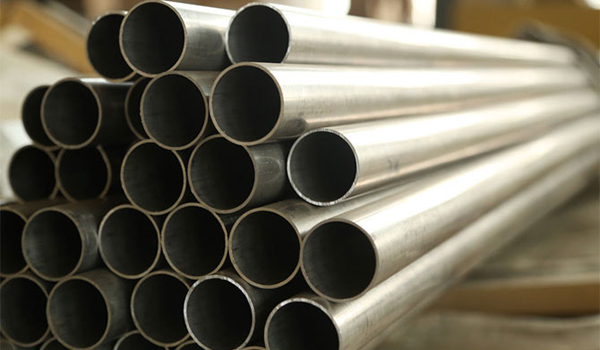

  • Стальные. Выполняются из пластичной гибкой стали. В последнее время подобные изделия утратили свою актуальность – на их место пришли новые современные материалы. К тому же стальные трубы подвержены коррозии, что рано или поздно вызывает засорение отопительной системы. Основным преимуществами этого вида является срок службы (при условии соблюдений правил эксплуатации), а также доступная стоимость.

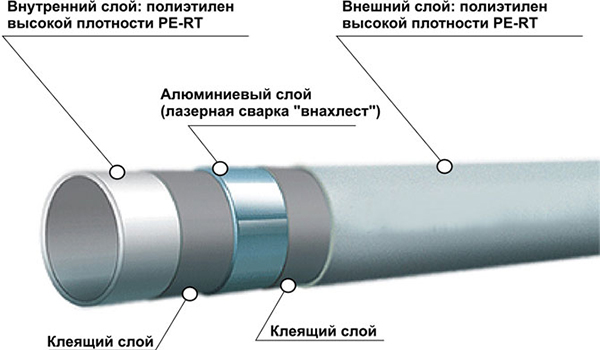

  • Металлопластиковые. Современные трубы, состоящие из нескольких слоев: 2 пластиковых слоя, между которыми помещен алюминиевый слой толщиной 0.1 мм, зафиксированный специальным клеем. Металлопластиковые трубы устойчивы к коррозии, прочны, пластичны и легки, они выдерживают температуру до 95°С и давление до 10 атм. Стоимость металлопластиковых изделий более высокая, но теплопроводность относительно низкая. Но длительный срок службы и комфортная установка нивелируют этот недостаток.

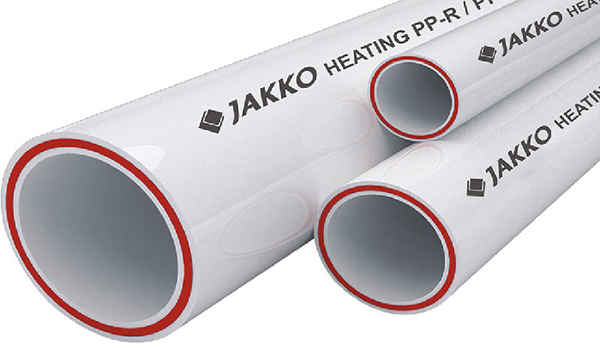

  • Полипропиленовые. Просты в монтаже, и срок службы изделий достигает 25 лет. Прочное соединение дает возможность устанавливать их закрытым способом.




Обратите внимание! При монтаже труб из полипропилена оставляют зазоры для компенсации температурного расширения.

Необходимо понимать, что эффективность отопительной системы определяется не только трубами, но также соединяющими их элементами – фитингами.

Функции и назначение

Ассортимент фитингов дает возможность решать любую задачу, связанную с установкой системы отопления. Их используют для обустройства разветвлений трубопровода, подключения к нему батарей, соединения между собой труб как одинакового, так и различного диаметра. Фитинги снижают трудоемкость и время монтажа, исключают вероятность протечек, облегчают прокладку трубопровода и гарантируют его длительную надежную эксплуатацию.

Классификация фитингов

Соединительные элементы классифицируются по нескольким категориям, которые отражают способы и сферы применения, материалы изготовления и пр.

По назначению

Для соединения металлических труб применяются прямые фитинги, а для элементов различного диаметра – переходные.

Их классификация определяется предназначением:

  • колпачки, заглушки – заглушка концевых отверстий;
  • переходники – установка компонентов различного диаметра;
  • штуцеры — монтаж труб с гибкими отводами;
  • отводы, углы – изменение направления труб, что исключает необходимость в сварочных работах;
  • крестовины – разведение трубопровода в нескольких направлениях;
  • муфты – наиболее распространенные элементы, которые позволяют заменить фрагмент трубы без потребности в разборке всей системы;
  • тройники, коллекторы – отвод трубы от основной магистрали.

Разновидности фитингов

Материалы выполнения соединительных элементов

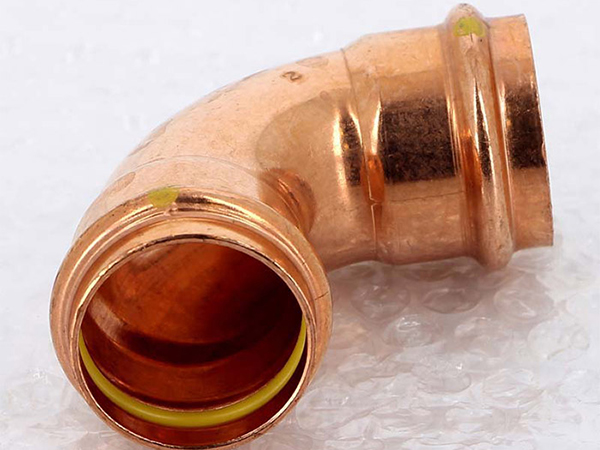

Фитинги из меди наиболее популярны – они обладают всеми лучшими качествами как латунных, так и изделий для металлопластиковых труб. Им свойственны высокая прочность и одинаковая эффективность при мягкой и твердой пайке.

Стальным соединительным элементам свойственны высокое качество, долговечность и отменная надежность, что характерно и для оцинкованных, а также чугунных решений.

Латунные фитинги – ударопрочные, обеспечивают герметичное и термостойкое соединение. Для дополнительной защиты от коррозии, их при монтаже покрывают хромом или никелем.

Типы фитингов по способу установки

Процесс монтажа несложен и требует лишь минимальных навыков обращения с соединительными элементами.

Соответственно способу установки фитинги делятся на несколько типов:

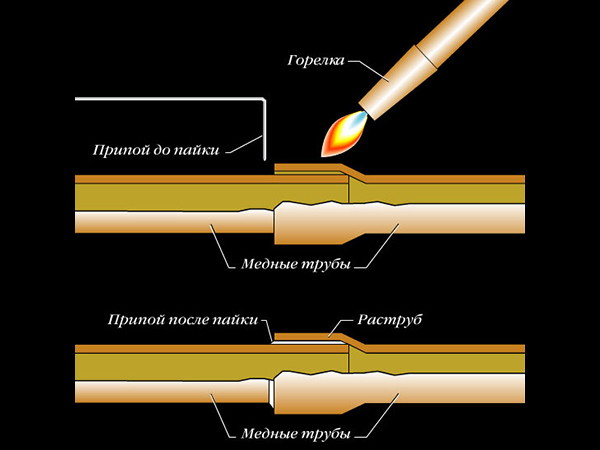

  • Фитинги под пайку. Материалом изготовления выступают бронза или медь. При пайке (твердой либо мягкой) фиксируются горелкой и применяются для металлических трубопроводов. Кроме того, используются и полипропиленовые варианты, для которых также требуется паяльник.

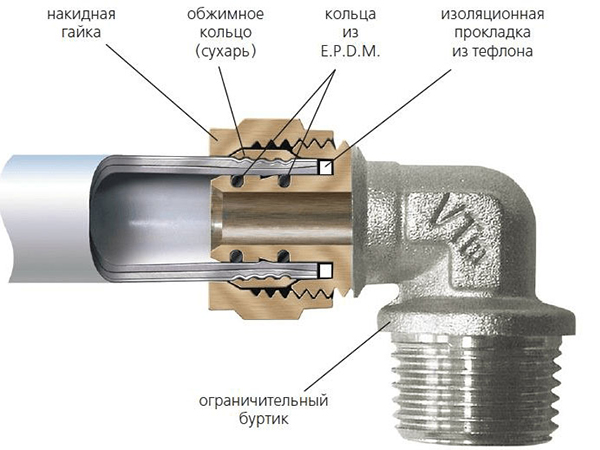

  • Обжимные детали. Удобный вариант, поскольку нет потребности в пайке и сварочных работах. Крепление осуществляется обжимным кольцом, которое затягивается рожковым ключом.

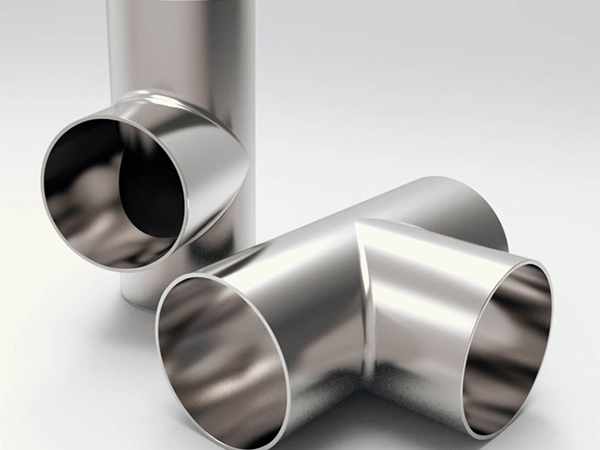

  • Приварные элементы. Выполняются из нержавеющей стали. При монтаже стыковые места заделываются сваркой, что полностью исключает вероятность протекания и повышает прочность соединения.

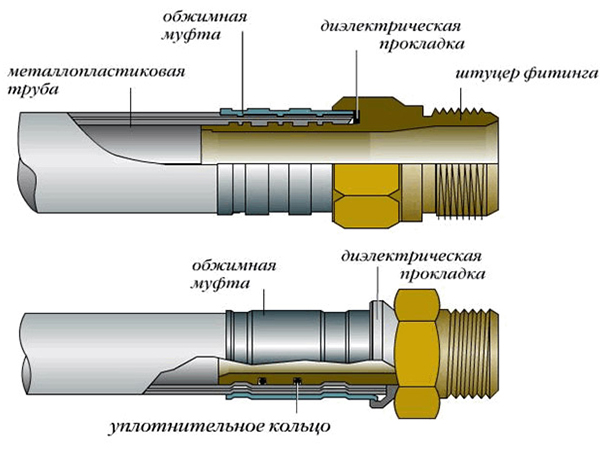

  • Пресс-фитинг. Имеют в своей конструкции уплотнительное кольцо, гарантирующее отменную герметичность. Работа с подобными элементами невозможна без специальной пресс-машины.
  • Самофиксирующиеся детали. Выполняются из меди и обладают простым принципом действия – труба вводится внутрь и фиксируется уплотнительным кольцом с мелкими зубцами.

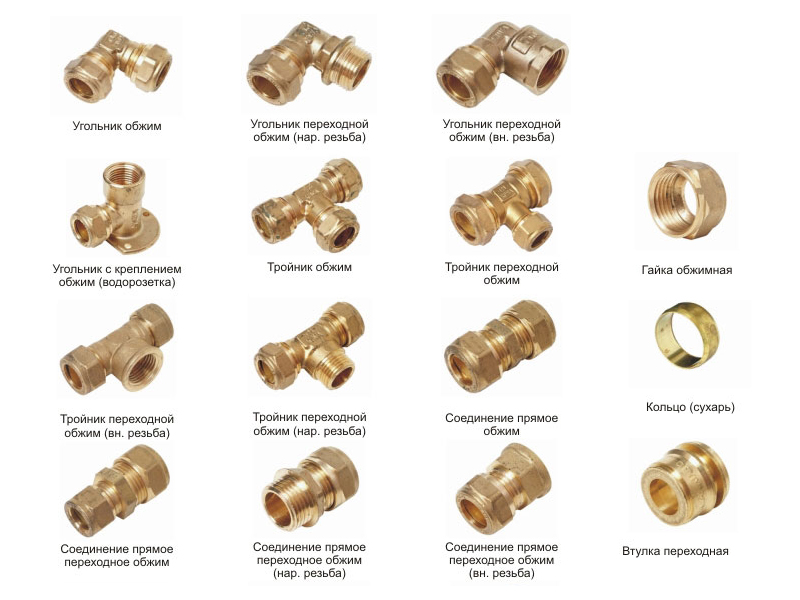

  • Компрессионные фитинги. Наиболее распространенные элементы, так как с их помощью соединяются все виды труб, независимо от материала изготовления. Процесс установки прост – фитинг надевается на трубу, после чего гайка фиксируется рожковым ключом.







Обратите внимание! Самофиксирующиеся фитинги допускается использовать многократно. При этом для демонтажа потребуется специальный ключ-съемник.

Максимальную герметичность при монтаже обеспечивает ФУМ-лента, выполняющая роль уплотнителя резьбового соединения. Как вариант, можно использовать специальную нить, которая за счет своей структуры безошибочно фиксирует элементы, в отличие от ленты.

После сборки трубопровода с применением нити, включать его на протяжении 12 часов не рекомендуется.


По материалам информационного сайта "ЭНЦИКЛОПЕДИЯ ТРУБ" (infotruby.ru)
