Фитинг — незаменимая деталь инженерных систем и коммуникаций

Фитинг — незаменимая деталь инженерных систем и коммуникаций

Современный мир невозможно представить без качественных систем водопровода и отопления. Трубопровод должен соответствовать таким важным характеристикам как прочность, надежность и долговечность. Для этого необходимо качественное соединение комплектующих. Одним из таких вариантов являются фитинги.

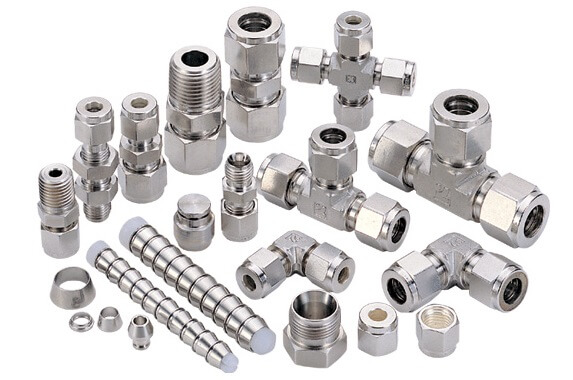

Стальные фитинги


Что такое фитинг? Это деталь, которая соединяет между собой две трубы, а также служит в качестве разветвлений и переходов на другой диаметр. На данный момент фитинги для труб имеют широкую область применения в коммунальной и промышленной сферах.

Виды соединяющих элементов и их характеристика

На сегодняшний день соединяющие элементы производят самых разных форм, видов, разнообразного назначения. По способу назначения существуют такие виды фитингов:

  • Муфты;
  • Переходники;
  • Тройники;
  • Заглушки;
  • Штуцеры.

По месту применения детали бывают присоединительные и промежуточные. Одинаковые по диаметру трубы соединяются прямыми узлами, а для разных по диаметру применяются переходные детали. Переходные комплектующие имеют резьбовое соединение и предназначены для труб из разных материалов. Для соединения пластика с металлом используют переходные детали с латунной никелированной вставкой, которую закручивают затяжными ключами.

Разновидности фитингов

По способу присоединения существуют такие виды фитингов:

  • Компрессионные;
  • Обжимные;
  • Пресс-фитинги;
  • Резьбовые;
  • Пуш-фитинги.

Традиционным способом соединения труб являются резьбовые детали. Их используют очень давно, такие детали имеют резьбу с внутренней стороны и накручиваются на трубы.

Компрессионные фитинги — очень распространенный вид соединения элементов, они очень просты в монтаже. Пресс-фитинги применяются при соединении металлопластиковых и пластиковых труб, для их установки необходимо специальное оборудование. Одним из самых универсальных способов пресс соединения являются аксиальные фитинги, которые подходят для различных видов трубопровода. Обжимные комплектующие имеют специальные уплотнительные кольца, которые обеспечивают надежную герметизацию трубопровода.

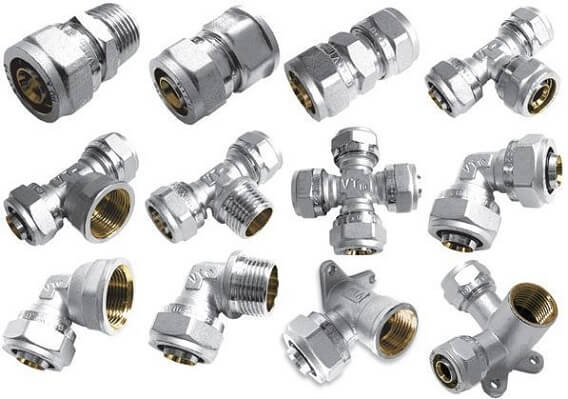

Резьбовые фитинги

Пуш-фитинги

Пуш-фитинги соединяются без использования специального дорогостоящего инструмента. Пуш-фитинги имеют такие преимущества:

  • Экологически чистый материал;
  • Легкость монтажа;
  • Нет необходимости в использовании специального инструмента;
  • Не требуют обслуживания в процессе эксплуатации;
  • Могут монтироваться в труднодоступных местах.

Производят детали из таких материалов как:

  • Сталь;
  • Чугун;
  • Латунь;
  • Бронза;
  • Полиэтилен;
  • Металлопластик.

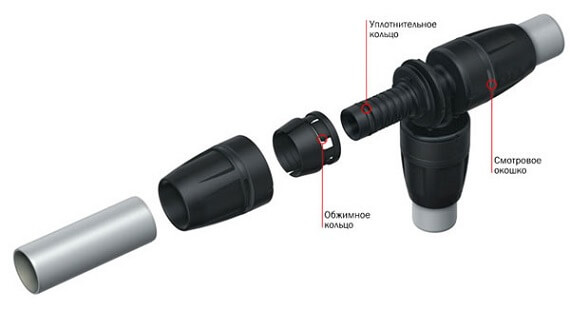

Устройство пуш-фитинга

Пуш-фитинги — новшество на рынке строительной продукции. Это самая уникальная и перспективная разновидность соединительных элементов для полимерных трубопроводов.

Одними из лучших соединительных изделий считаются бронзовые фитинги. Это экологически чистый сплав, который благодаря толщине стенок и своим антикоррозийным свойствам стал незаменимым атрибутом в газопроводах и водоснабжении.

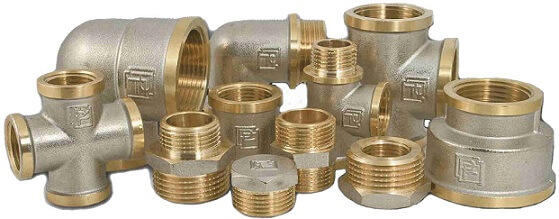

Латунные фитинги являются обязательным элементом при проведении систем водопровода и отопления. Благодаря специальному покрытию, латунные фитинги имеют высокую устойчивость к коррозии, они не окисляются в процессе работы трубопровода.

Важной деталью при проведении сантехнических работ являются фитинги хромированные. Благодаря свойствам металла окисление практически невозможно. Согласно нормативным документам маркировка дюймовых деталей может указываться как фут.

Способы соединения полиэтиленовых труб


В наше время одной из главных задач является качественное и надежное соединение труб. Большой популярностью на рынке строительных материалов пользуются ПЭ изделия.

Используют ПЭ изделия для строительства различных инженерных коммуникаций бытового и промышленного назначения. Без качественного соединения трубопровода невозможно выполнить сантехнические работы. На сегодняшний день есть несколько вариантов ПЭ фасонных частей. По функциональному назначению соединительные элементы ПЭ бывают:

  • Разъемные;
  • Неразъемные.

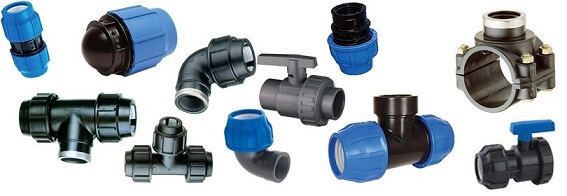

Фитинги для полиэтиленовых труб

Разъемное соединение ПЭ изделий происходит с помощью обжимных, компрессионных фитингов, а также стальных фланцев. Неразъемное соединение ПЭ труб выполняется методом стыковки и муфтовой сварки. Для соединения ПЭ деталей с трубопроводом методом сварки встык применяются сварные фитинги. По-другому их еще называют сегментные фитинги, потому как производятся они из отдельных частей полиэтиленовых труб. Вот почему сегментные фитинги идеально подходят для соединения данного вида труб. Сварные фитинги предназначены для соединения труб в тех местах, где идет разветвление. Трубопроводы, где используются сегментные фитинги, предназначены для транспортировки воды, а также других жидких и газообразных сред.

Для выполнения муфтовой сварки потребуются электросварные фитинги. Технология «электроплавления», при которой устанавливаются электросварные фитинги, наиболее распространенный метод сварки полиэтиленовых изделий. Электросварные муфты имеют устойчивость к коррозии, к воздействию активных химических веществ, ударопрочные, а также имеют длительный срок службы.

Соединение полипропиленовых и чугунных трубопроводов


Полипропиленовые трубы (ППР) стали отличной заменой чугунных и стальных материалов в системах водоснабжения и отопления. Трубы из ПП имеют уникальные свойства, они легко монтируются и имеют невысокую цену, поэтому все чаще сантехнические работы выполняются из данного материала. К основным достоинствам изделий из ПП можно отнести:

  • Высокую химическую стойкость;
  • Легкость монтажа;
  • Устойчивость к повышенным температурам;
  • Износоустойчивость;
  • Экологичность.

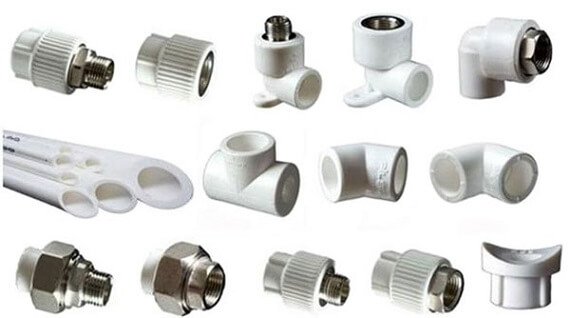

Фитинги для полипропиленовых труб

Существует два способа соединения ПП изделий:

  • С использованием компрессионных фитингов;
  • С помощью диффузной сварки.

Компрессионные детали дают возможность соединить трубы ПП без использования сварки. Монтаж проводится с помощью обжимного и уплотнительного резинового колец, что обеспечивают высокую степень герметичности соединения ПП узлов.

Соединения ПП деталей с помощью сварки может быть в раструб либо же встык. Сварка встык считается наиболее эффективным способом соединения ПП труб.

Чугунные комплектующие производятся способом литья и предназначены для соединения водо-, газопроводных систем. Чугунные изделия изготавливаются в соответствии с номенклатурой ГОСТ и имеют высокие эксплуатационные характеристики и длительный срок службы. Чугунные детали необходимы для герметичного соединения элементов трубопровода, создания поворотов, переходов. В повседневной жизни узлы чугунные используют при установке отопительных систем, газовых плит или бытовой техники (стиральные, посудомоечные машины). Соединяются чугунные части раструбным, либо безраструбным способами. Для увеличения срока эксплуатации деталей, а также повышения антикоррозийной стойкости, изготавливаются узлы чугунные оцинкованные. Оцинкованные чугунные детали дешевле других материалов, прочные, надежные и просты в монтаже.

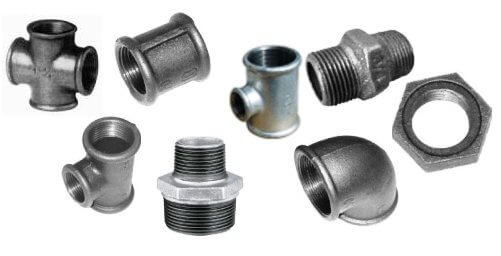

Фитинги для чугунных труб

Соединяющие части для дренажных систем и капельного орошения


Дренажная система необходима для эффективного удаления избытка осадков в почву. Применение дренажных конструкций дает возможность оградить территорию от избыточной влажности, уберечь цокольные и подвальные помещения от потока воды, загнивания растений. На сегодняшний день для дренажных систем используют трубы и соединительные части из ПВХ, так как они имеют ряд преимуществ:

  • Небольшой вес;
  • Простой монтаж;
  • Устойчивость к агрессивным средам;
  • Длительный срок эксплуатации.

Для монтажа данного вида систем используются фитинги для дренажных труб без использования дорогостоящего оборудования. Монтаж осуществляется с применением таких элементов как муфты, переходники, тройники.

Капельный полив — это вид полива растений, при котором вода поступает в прикорневую область с помощью дозаторов. Очень важным моментом является правильный выбор устройства для подачи воды к корням. Устройства для подачи воды подразделяются на:

  • Капельницы;
  • Капельные ленты;
  • Спринклер.

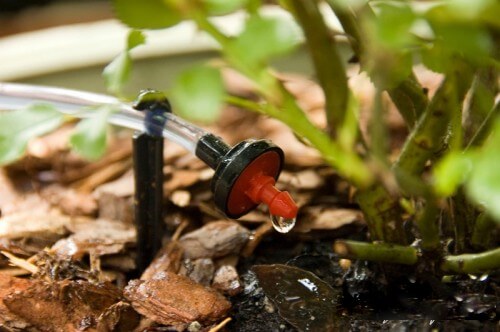

Капельный полив


Капельная лента представляет собой тонкую трубку с внедренной внутрь капельницей. Это самый распространенный способ капельного орошения. Для монтажа капельной ленты предназначены фитинги для капельной ленты. Преимуществами капельного полива являются:

  • Экономия воды;
  • Полное дозирование питания растений;
  • Возможность полива при низком давлении воды;
  • Экономия времени на полив.

Для того чтобы соединить трубопровод, нужно тщательно изучить виды соединительных деталей и их характеристики, потому что для каждого вида инженерных систем подходит индивидуальная конструкция и монтаж.


Источник: vseotrubax.com
