Электромагнитные клапаны

Электромагнитные клапаны

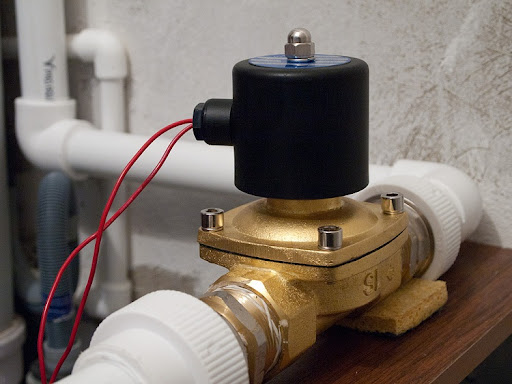

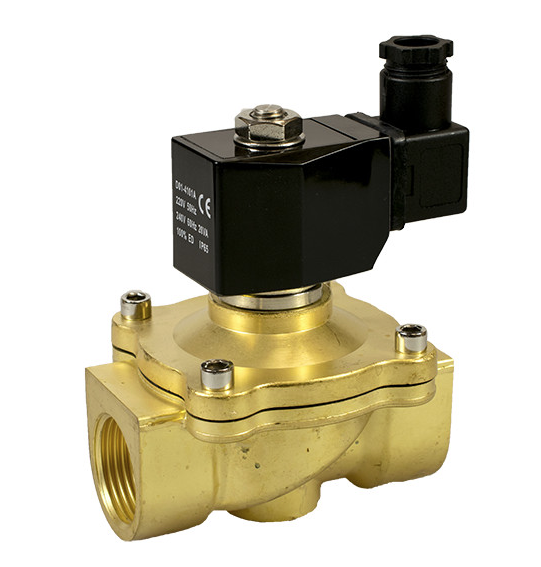

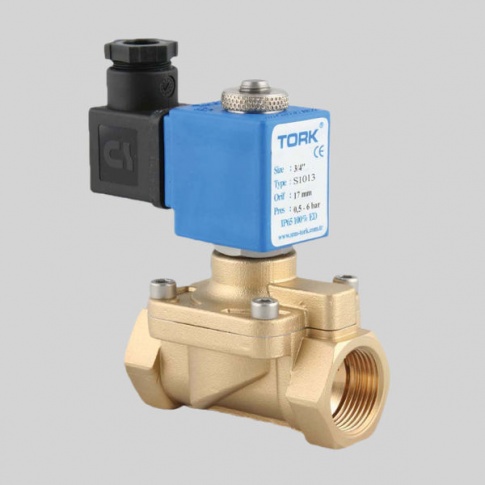

Клапаны электромагнитного типа, используемые для воды, относятся к категории приборов, которые позволяют удаленно перекрывать и открывать поток жидкости или любой другой среды, которая будет транспортироваться через трубопровод. Такой тип оборудования относится к категории электромагнитных, поэтому в комплексе будет использоваться соленоид или электромагнитная катушка. Устройство имеет несколько разновидностей, которые будут отличаться между собой по принципу работы.

В чем заключается принцип его работы

Все материалы, используемые при изготовлении электромагнитных клапанов, имеют соответствующую сертификацию ГОСТ и других международных стандартов. Состоять конструкция будет из таких элементов:

  1. стального штока;
  2. пружины;
  3. плунжера;
  4. уплотнителя – тефлоновый применяется для достижения максимального показателя герметичности, также может использоваться фторопласт, силикон, термостойкая резина;
  5. соленоид или индукционная катушка с сердечником, располагаться они будут в герметичном корпусе, а их обмотка изготавливается из специальной меди;
  6. корпус может быть полимерным, латунным, чугунным, стальным.

Принцип работы непрямого клапана для воды будет выглядеть таким образом:

  1. Клапан электромагнитный изначально будет закрыт до того момента, пока на катушку не поступит соответствующий электрический сигнал. Вода же будет находиться во входной части, сдерживаемая штоком и прокладкой.
  2. После поступления соответствующего сигнала возникает электромагнитная сила в соленоиде, при помощи которой будет втянут плунжер внутрь катушки, создавая некоторое пространство между мембраной и штоком. Давление, имеющееся под мембраной, будет создавать определенное давление сверху, что приведет к открытию прохода для последующего перелива жидкостей через имеющийся клапан.

Если кран будет открытым, то процесс будет проходить в обратном порядке. Плунжер способствует выталкиванию соленоида, что приведет к открытию доступа к рабочей среды, расположенной над мембраной, и вместе с усилием оказываемой пружиной перекроется проход через тело самого клапана.

Разновидности клапанов электромагнитных

Клапан электромагнитный запорный для воды в зависимости от особенностей используемого механизма выключений и включений может быть:

  1. пилотного действия;
  2. прямого действия.

Водные электромагнитные клапаны прямого действия будут применяться при несущественном расходе. Механизм, используемый для закрытия и открытия клапанов, будет выглядеть таким образом: при оказывании некоторого усилия прибор сработает, что приведет к возникновению реакции при подключении устройства к сети электроснабжения.

При сравнении клапана пилотного реагирования, который будет открываться и закрываться посредством давления, оказываемого потоком воды, управление будет осуществляться посредством электрического напряжения. Устройства необходимы при огромных расходах. Для осуществления бесперебойной работы, допускается перепад в показателях давления, составляющий 0,2 Атм.

Виды катушек:

  1. переменного тока – сила электромагнитного поля огромная, а при потреблении существенного объема электрической энергии скорость закрытия клапан существенно увеличиться, и поток станет мощнее;
  2. постоянного тока – сила действия такого клапана небольшая и применяется она для осуществления регулировки потока с низким показателем давления.

Основываясь на положениях самого клапана, они разделяются на:

  1. бистабильные – переключение осуществляется из одного положения в другое посредством импульса;
  2. нормально закрытые – если напряжение будет отсутствовать (в закрытом положении), и если будет осуществляться подача то закроется;
  3. нормально открытые – если источника энергии не будет, то положение будет «открыто», при поступлении энергии закроется.
