Диаметр гибкой подводки

Диаметр гибкой подводки

Подсоединение сантехнических приборов (унитазов, раковин, душевых кабин) к водопроводу осуществляется гибкой подводкой. Такой тип подводки не загромождает пространство в помещении, обеспечивает герметичное соединение и легко устанавливается. При подборе такой арматуры, как гибкая подводка, нужно учесть наличие резьбы, диаметр, рабочую температуру и давление. В этой статье мы подробно рассмотрим один из важных параметров выбора – диаметр гибкой подводки.

Что нужно знать о выборе диаметра гибкой подводки

Способ подключения сантехники с помощью гибкой подводки впервые появился в Европе. К такому виду сантехнической арматуры относятся: резиновая, армированная, сильфоновая, подводка в металлической оплетке и прочие. Соединения газовых плит и колонок водонагревателя с газовым стояком, стиральных и посудомоечных машин, смывных бачков и смесителей с водопроводом – все эти типы соединений осуществляются с помощью гибкой подводки.

Диаметр гибкой подводки для смесителя подбирается в соответствии с диаметром подведенных труб: внутренний равен 8,5 мм, а внешний – 12,1 мм.

Диаметр гибких подводок для воды вы можете подобрать самостоятельно, определив расход воды сантехнического оборудования. При выборе можно ориентироваться на следующие данные:

  • диаметр гибкой подводки к унитазу – 8 мм;
  • для мойки, умывальника, раковины и душевой кабины используются шланги диаметром от 10 мм;
  • диаметр гибкой подводки для воды 1⁄2 используется для подключения ванн.



Диаметр гибкой подводки равный 1 дюйму используется для:

  • гидроаккумуляторов в системах водоснабжения и отопления;
  • водяных насосов;
  • фильтровальных систем;
  • точек водоразбора с нестационарным положением;
  • трубопроводов с ограниченным пространством для монтажа.

Гибкая подводка большого диаметра позволяет пропускать больший объем воды, чем стандартная. Параметр, характеризующий количество транспортируемого вещества в единицу времени, называют текучестью (пропускной способностью). Одни из самых распространенных диаметров гибкой подводки: ДУ 40 и ДУ 50 мм.

Гибкая подводка большого диаметра изготавливается с утолщенными стенками, что гарантирует ее надежность. Увеличение толщины стенки позволяет добиться стойкости к нагрузкам и механическим воздействиям. Гибкая подводка с утолщенными стенками используется при монтаже насосов, гидрофорных блоков, уравнительных резервуаров, водонагревателей, отопительных приборов и другого оборудования в системах водоснабжения.

Как выбрать диаметр гибкой подводки с учетом ее типа

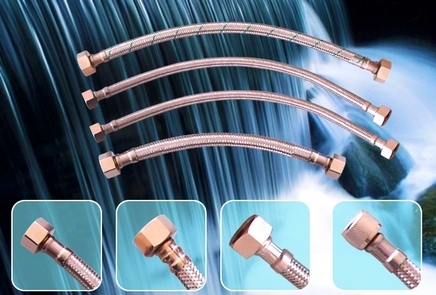

Гибкая подводка для воды представляет собой резиновые шланги в металлической или нейлоновой оплетке и сильфонную подводку. Гибкая подводка для воды имеет два наконечника (по одному на каждый конец шланга), которые обеспечивают возможность подключения по принципу штуцер-штуцер, гайка-гайка и штуцер-гайка к трубам с диаметром 1, 1/2, 3/4 и 3/8 дюйма. Внутренний диаметр гибкой подводки влияет на пропускную способность шланга.

Гибкая подводка в металлической или нейлоновой оплетке – это шланг из этиленпропиленового каучука (нетоксичной резины), оплетенный снаружи стальной нержавеющей или нейлоновой нитью. Эта оплетка защищает шланг от гидравлических ударов и увеличивает его механическую стойкость.

Материал, используемый при производстве гибкой подводки, безопасен для здоровья (не токсичен), поэтому часто применяется в системах питьевого водоснабжения. Такая подводка устойчива к высоким температурам до +95 градусов Цельсия. Эти характеристики позволяют применять ее в системах отопления и в горячем водоснабжении.

Высокая механическая стойкость гибкой подводки позволяет ей выдерживать гидравлические удары (рабочее давление воды до 20 атм). В зависимости от требуемого расхода воды диаметр гибкой подводки (проходное сечение) может быть разным. В системах водоснабжения чаще всего используется подводка с внутренним диаметром равным 8 мм. Синяя нить в оплетке указывает на возможность ее применения в системах холодного водоснабжения, а красная – горячего.

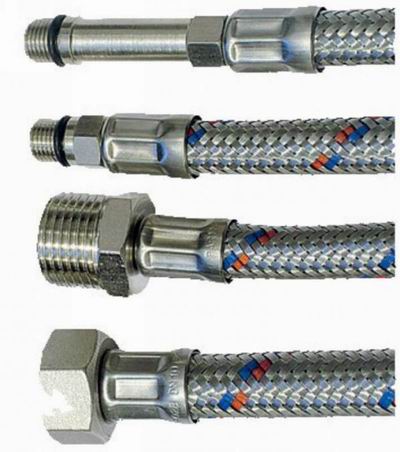

Гильза из нержавеющей стали обеспечивает надежное соединение шланга в металлической оплетке с втулкой из никелированной латуни. Для более удобной установки этого вида подводки есть два типа арматуры, укомплектованной прокладками для герметичного соединения: штуцер с резьбой (для надежного соединения с внутренней резьбой на подключаемом оборудовании) или накидные гайки (для присоединения к трубе с наружной резьбой). Осуществляя монтаж гибкой подводки в металлической обмотке, рекомендуется применять шланги длиной не более 2,5 м. Срок эксплуатации составляет не более 5 лет.

Приобретая гибкую подводку, необходимо внимательно осмотреть изделия. Не допускается присутствие вмятин, выпуклостей и других изъянов на гайке и обмотке. Нити оплетки должны быть ровными, без выступов и т. д. Элементы штуцера должны быть соосны со шлангом. Уплотняющая прокладка не должна мяться и отсоединяться. Недочеты на декоративном покрытии также недопустимы. При подборе товара попросите паспорт продукции и уточните гарантийный срок эксплуатации. При возможности приобретайте подводку только у официальных дилеров.

Сильфонная подводка – рукав (шланг), изготовленный из нержавеющей стали в виде гофры. Для производства такого вида подводки лента из нержавеющей стали скручивается в трубу и сваривается лазерным лучом по всей длине, а затем сжимается в гофр. К втулке привариваются завальцованные гильзы. Срок службы такой подводки выше, чем у шланга в металлической обмотке, и может составлять до 25 лет. Благодаря гофрированной структуре сильфонная подводка способна выдерживать большие перепады давления, гидроудары и поглощать тепловые расширения (способна сохранять свои свойства в температурном диапазоне от -50 °С до + 250 °С).


В процессе эксплуатации от переменного давления на металле образуются микротрещины, что способствует разрушению. При экстремальных условиях используется защищенный вариант – сильфонная подводка в металлической оплетке. Ее просто монтировать, она обладает отличной гибкостью и при этом не нарушается проходное сечение (не менее 11 изгибов на одну точку).

Помимо плюсов, сильфонная подводка имеет и минусы. При одновременном использовании водопровода в ванной и на кухне слышны вибрация и гудение гофрированного шланга, усиливающиеся с увеличением напора воды. По этой причине рекомендуется подбирать гибкую подводку большего диаметра. При большом потреблении воды рекомендуется использовать диаметр шланга гибкой подводки 3/4 дюйма. Еще один способ борьбы с вибрацией и гудением – применение сильфона с пластиковым покрытием, которое также оберегает гофр от повреждения.

Как самостоятельно определить диаметр гибкой подводки и на что еще обратить внимание при покупке

При покупке сантехники нужно обращать внимание на каждую мелочь. Небольшая неосторожность во время монтажа или стремление сэкономить повлечет за собой материальные потери и испорченные нервы. Гибкая подводка – это не только быстрый и удобный способ подключения смесителей, но также одна из частых причин бытовых потопов. Чтобы избежать в дальнейшем неприятных последствий, следует выбирать качественную подводку.

Ниже приведем несколько советов по выбору гибкой подводки к смесителю.

  • Внимательно прочитайте описание товара на этикетке. Все характеристики должны соответствовать вашим предпочтениям и подходить к устанавливаемому устройству.

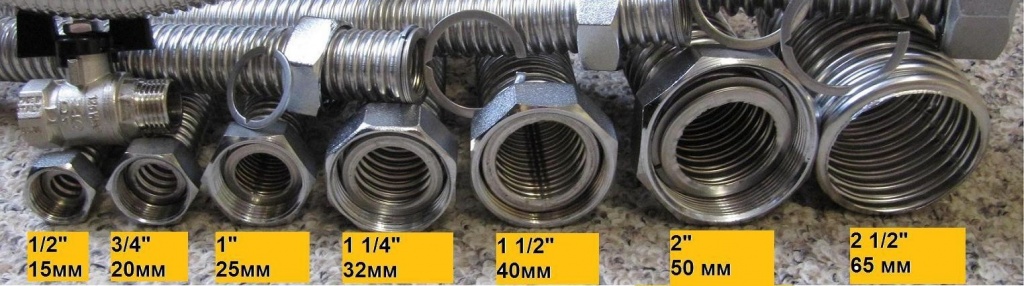

  • Диаметр гибкой подводки должен быть указан в паспорте изделия. Не забывайте, что соотношение дюймов и миллиметров должно быть следующим: 15 мм (1/2 дюйма), 20 мм (3/4 дюйма), 25 мм (1 дюйм), 32 мм (1 1/4 дюйма), 40 мм (1 1/2 дюйма), 50 мм (2 дюйма), 65 мм (2 1/2 дюйма).
  • Если подводка слишком легкая, то это говорит о применении алюминия в оплетке, а штуцеры изготовлены из низкокачественного металла. Такие элементы обычно служат недолго.
  • Один из недопустимых вариантов – это изготовление штуцера из пластика. Выбирать такое изделие не советуем ни при каких условиях.
  • Гибкость подводки должна соответствовать своему названию. Слишком жесткая оплетка может быстро растрескаться и лопнуть в любую минуту.

Как происходит установка и эксплуатация гибких шлангов различного диаметра

  1. Не допускается, чтобы радиус изгиба был меньше, чем шестикратный наружный диаметр гибкой подводки. Если такое условие соблюсти невозможно, то используйте дополнительный элемент (например, колено).
  2. Не допускается скручивание и натяжка гибкой подводки во время установки и при эксплуатации. При несоблюдении вышеперечисленных условий возможен излом втулки.
  3. При использовании гибкой подводки с оплеткой из оцинкованного железа следует помнить, что повышенная увлажненность (конденсат) приведет к окислению нитей обмотки.
  4. Гибкие соединения могут деформироваться от воздействия сильных источников тепла, высоких температур и открытого огня.
  5. Торец сопрягаемой детали должен быть идеально ровным (без каких-либо выступающих кромок). Гайка навинчивается на деталь до упора вручную и лишь потом затягивается гаечным ключом, с проворотом его на пол-оборота. Большое усилие может повредить гайку или уплотнитель.
  6. Для монтажа применяются только шлицевый и разводной ключ. Использование газового ключа недопустимо, так как он может повредить накидную гайку.
  7. При контакте меди и железа происходит реакция электролиза, что недопустимо. Поэтому рекомендуется применять следующие пары: латунь/латунь, медь/латунь, сталь/сталь.
