Что такое сантехническая арматура

Что такое сантехническая арматура

Что такое сантехническая арматура и зачем она нужна? В повседневной жизни люди очень редко задаются этим вопросом, поскольку у них, как правило, нет необходимости вдаваться в особенности конструкции водопроводов и прочей сантехники. Поэтому, когда приходит время заняться ремонтом водопровода в квартире или производственном помещении, выясняется, что практически никто не знает, каким образом ее выбирать – на что следует обратить внимание, каким материалам отдать предпочтение и появляется еще очень много других не менее важных вопросов.

Сантехническая арматура – это оборудование, которым оснащаются санитарно-технические приборы и другие устройства, используемые в быту, а также водопроводная сеть. Сантехническая арматура бывает очень разной, но если говорить о ее функциональном предназначении, то можно выделить следующие ее основные виды: запорная, запорно-регулирующая, распределительно-смесительная, защитная, фазоразделительная, предохранительная.

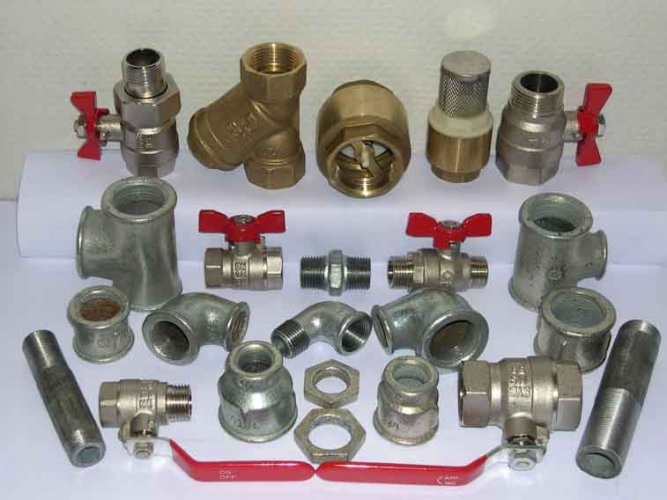

Запорно-регулирующая и запорная сантехническая арматура включают в себя следующие элементы: шаровые краны для воды, радиаторов, стиральных машин, клапаны шаровые, клапаны впуска и выпуска, регуляторы давления, регуляторы уровня жидкости и прочие приспособления. Такая сантехническая арматура служит для перекрытия потока рабочей среды в трубах, а также способна регулировать ее количество, пропущенное в определенный промежуток времени. Именно запорная арматура обеспечивает нормальное функционирование сантехнического оборудования, но это не означает, что, например, в распределительно-смесительной нет необходимости.

Распределительно-смесительная арматура нужна для того, чтобы объединять разные потоки движущихся рабочих сред в один, а также для их распределения по нужным направлениям в соответствии со строительной конструкцией и планом помещений. Пример такой сантехнической арматуры – распределительные клапаны и краны.

Фазоразделительная сантехническая арматура нужна для разделения разных фаз на разные потоки. Такое распределение осуществляется благодаря индивидуальным свойствам разных агрегатных состояний.

Предохранительная сантехническая арматура защищает оборудование от возникающего избыточного давления, сбрасывая его при необходимости, в том числе с помощью автоматического спуска через специальное отверстие в трубе, она обеспечивает сохранность заданного напора воды в системах водяного отопления. К этому типу арматуры относятся предохранительные клапаны, импульсные предохранительные конструкции, мембранные разрывные конструкции, перепускные клапаны и другие элементы.

Какие различают основные виды сантехнической арматуры

Создать четкую классификацию сантехнической арматуры весьма затруднительно, это связано с тем, что у каждого ее вида выделяются подвиды, некоторые изделия схожи внешне, но имеют функциональные отличия. Например, у разных смесителей могут быть разные запирающие клапаны, соответственно, сколько видов этих клапанов, столько видов смесителей можно насчитать. Несмотря на это, имеется необходимость каким-то образом уметь отделять одно от другого, чтобы просто понимать, какую сантехническую арматуру куда использовать, ведь от правильного выбора арматуры зависит функциональность сантехники. В целом, сантехническую арматуру можно разделить на две большие группы: одна из них подает, а другая отводит воду, но все они предназначены для долгого и наиболее эффективного использования сантехники.

КлассификациЯ сантехнической арматуры.

1. В зависимости от конструкции.

  • Задвижки, которые относятся к запорной арматуре, запирающий элемент располагается в крайних положениях «открыто» и «закрыто». В них запорный орган расположен под прямым углом 90 градусов к оси магистральных патрубков. Выделяют клиновые, шланговые и шиберные ножевые задвижки. В клиновых задвижках запорный орган имеет форму клина, выполняются такие задвижки из стали или чугуна. В шланговых задвижках встроен эластичный шланг, который сужаясь, перекрывает поток воды. Шиберные ножевые задвижки используют там, где среда вязкая либо пульпообразная.

  • Затвор, его относят к трубопроводной арматуре, в которой перекрытие движения среды осуществляется специальным диском. Затворы прикрепляются к трубопроводу с помощью фланцевого или стяжного соединения, а также с использованием сварки в том случае, когда затворы изготовлены из стали. Затворы отличаются легкостью и малым гидравлическим сопротивлением, что является их несомненными преимуществами.

  • Клапан, его еще часто называют вентилем, он также относится к трубопроводной арматуре. В клапане запирающий или регулирующий тарельчатый элемент располагается горизонтально или под углом к оси магистральных патрубков. Особо выделяют мембранные клапаны, в которых поток среды перекрывается с помощью эластичной мембраны, она также уплотняет запорный орган и уплотненное корпусное кольцо. Специальная конструкция регулирующего клапана позволяет самостоятельно настроить нужный объем подачи среды.

  • Кран также принадлежит к трубопроводной арматуре, в котором функционирующий элемент имеет конусообразную или цилиндрическую форму, поворачивается на 90 градусов, если кран пробко-сальниковый, и на 180 градусов, если он трехходовой. В зависимости от формы регулирующего элемента, кран может быть шаровым, а также запорным, то есть перекрывающим поток, или регулирующим, который способен менять расход используемой среды.


2. По функциональному назначению.

  • Сантехническая арматура запорная применяется для перекрытия потоков разных сред в сантехнических трубопроводах различного назначения, уровень герметичности определяется в соответствии с ГОСТ 9544-2005 «Арматура трубопроводная запорная. Классы и нормы герметичности затворов», такую арматуру нельзя использовать для регулирования скорости потока, так как в этом случае она не обеспечит должной надежности при функционировании системы. Эта группа сантехнической арматуры включает в себя задвижки, затворы дисковые, краны шаровые, клапаны.

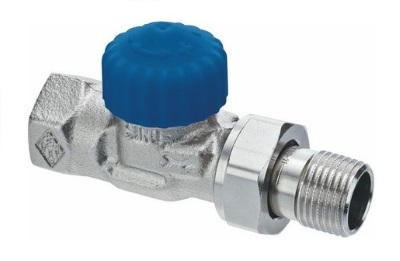

  • Сантехническая арматура регулирующая, которая позволяет настраивать необходимые значения температуры, давления и прочие параметры расхода рабочей среды в сантехническом оборудовании. В зависимости от вида используемой энергии, можно выделить группу, которая работает от внешнего источника питания, например, электрического, вторая группа питается от энергии рабочей среды, например, регулятор давления РДС, РД-НО (НЗ).

  • Сантехническая арматура запорно-регулирующая, которая может как полностью перекрывать движение потока в сантехнических установках, так и уменьшать либо увеличивать его, например, клапаны КЗР, дисковые затворы и заслонки, универсальные клапаны и терморегуляторы и другое.

  • Сантехническая арматура распределительно-смесительная выполняет функцию задания направления потоков в ту или иную сторону, а также смешения различных рабочих сред, если это необходимо. Примером таких приборов могут служить смесительные и распределительные клапаны, сильфонные регуляторы температуры ТРЖ, РТЕ-21М, ТРТС и прочие сантехнические приспособления.

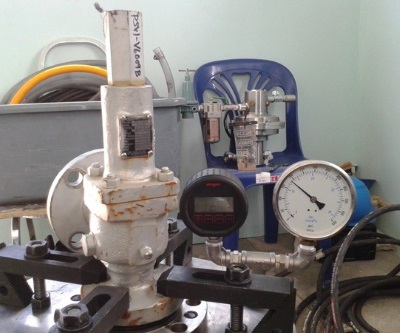

  • Сантехническая арматура предохранительная служит для защиты труб от давления, опасного для бесперебойного функционирования сантехнического оборудования. В случае образования избыточного давления в устройстве, эта сантехническая арматура осуществляет автоматический спуск рабочей среды либо в атмосферу, либо в трубу с противодавлением. К таким приборам относят пружинные и рычажные предохранительные клапаны, блоки предохранительных клапанов, импульсные устройства и так далее.

  • Сантехническая арматура защитная и отключающая служит для того, чтобы своевременно отключить приборы при грубых и опасных нарушениях рабочих параметров, тем самым она защищает трубы и другие элементы сантехнического оборудования от поломок. Примеры защитной арматуры: защитные котловые клапаны, фильтры, защищающие оборудование от накопления солей и твердых частиц, различные переключающие и отключающие приспособления и прочие.

  • Сантехническая арматура обратная обеспечивает движение среды в обратном направлении, что также служит защитой при возникновении избыточного напора воды в сантехническом оборудовании, например. Управление потоками среды может осуществляться как автоматически, так и вручную. Пример такой арматуры – клапаны обратные поворотные, тарельчатые, шаровые и прочее.

  • Сантехническая арматура контрольная применяется для регулирования необходимых параметров рабочей среды, таких как объем, температура, давление и других показателей. Примером таких сантехнических арматур являются спускные вентили, рамки-указатели уровня и др.

  • Сантехническая арматура фазоразделительная нужна для отделения рабочих сред, имеющих разные агрегатные состояния по разным направлениям. Принцип ее действия основан на различных физических характеристиках разных фаз сред. Пример таких сантехнических арматур – конденсатоотводчики, водоотводчики, сепараторы и прочее.

3. По способу управления.

  • Сантехническая арматура ручного управления, это наиболее простой и в то же время самый распространенный вид сантехнической арматуры, управление которой осуществляется с помощью вентилей, маховиков и иных приспособлений, установленных непосредственно на самом оборудовании.

  • Сантехническая арматура дистанционного управления отличается тем, что на самом сантехническом оборудовании не имеется никаких регуляторов, однако, имеются выносные адаптеры, с помощью которых происходит управление параметрами системы с определенного расстояния.

  • Сантехническая арматура приводная устанавливается непосредственно на сантехническое оборудование. Управление ею осуществляется с помощью электрического или другого привода. Чаще всего ее можно встретить на запорной или регулирующей арматуре.

  • Сантехническая арматура автоматическая, употребляющая энергию из самой рабочей среды на регулирующую ее часть, либо получающая сигнал от внешних датчиков. Пример такой сантехнической арматуры – это регулирующие клапаны с позиционером, регуляторы давления, РДС, регуляторы температуры РТ-ДО (ДЗ).

4. По способу герметизации системы по отношению к внешней среде.

  • Сантехническая арматура сальниковая, в которой главная действующая часть – это сальниковый узел, он постоянно находится в прямом контакте с подвижным элементом сантехнической арматуры, совершающим постоянные возвратно-поступательные движения. Используется такая арматура в задвижках, кранах, клапанах.

  • Сантехническая арматура сильфонная, здесь основную роль в герметизации выполняет сильфонный узел, который со временем не ржавеет и имеет особую гофрированную структуру. Этот узел надежно герметизирует, изменяя при этом свою форму. Сильфонные узлы используются в запорных клапанах, в регуляторах давления РДС, в предохранительных клапанах СППК.

  • Сантехническая арматура мембранная. Мембрана сама по себе эластичная, за счет чего осуществляется надежная герметизация, уплотнение корпуса, такая сантехническая арматура применяется в мембранных клапанах, а также в приборах, контролирующих давление различных рабочих сред. Кроме этого, мембрана зачастую используется как чувствительный элемент для определения параметров воды и пара.

  • Сантехническая арматура шланговая, в которой герметизация осуществляется за счет сдавливания специального шланга, в результате чего перекрывается поток воды или пара, а также агрессивных рабочих сред. Такая арматура хорошо герметизирует и практически не оказывает сопротивления.

5. По способу монтажа.

  • Сантехническая арматура муфтовая, монтаж которой осуществляется муфтами, имеющими разную форму резьбы. Применяется такая арматура очень часто, например, при креплении кранов шаровых, вентилей чугунных, клапанов с малым диаметром и другой сантехники.

  • Сантехническая арматура цапковая, которая используется для разных, в том числе, сложных агрессивных сред. Основной ее особенностью является то, что она прикрепляется при помощи наружной резьбы, с небольшим буртиком под уплотнительное кольцо. Использование такой арматуры в агрессивных средах весьма удобно и при этом обеспечивает надежное присоединение деталей.

  • Сантехническая арматура штуцерная. На сантехническом оборудовании имеется специальный штуцер или ниппель, на который крепится такая арматура. Применятся широко, в том числе на шаровых кранах.

  • Сантехническая арматура под сварку. Сварка – это один из самых распространенных и надежных способов присоединения арматуры к сантехническому оборудованию, для крепления у арматуры есть специальные патрубки для возможности приваривания. Используется на шаровых кранах и трубопроводной сантехнической арматуре, и не только.

  • Сантехническая арматура фланцевая, крепление которой осуществляется при помощи фланцев по ГОСТ 12815-80. Это крепление удобно, надежно, легко выполнимо при разных условиях, поэтому весьма распространено, в том числе на дисковых затворах, клапанах, кранах. Большинство задвижек, выполненных из стали и чугуна, крепятся с помощью именно такой арматуры.

  • Сантехническая арматура стяжная, которая не имеет своих фланцев и присоединяется к трубам за счет стягивания шпилек между фланцами. Это также очень надежный способ крепления и такая сантехническая арматура обладает малым весом, что является несомненным ее преимуществом. Весьма распространено такое крепление для дисковых затворов, шиберных задвижек, обратных клапанов, регуляторов и других.

Кроме вышеприведенной классификации можно предложить и другие, но если говорить именно о сантехнической арматуре, то данная классификация наиболее полна и применима в жизни, она поможет человеку без каких-либо специальных знаний ориентироваться в широком ассортименте различной сантехнической арматуры.


Как выбрать лучшие сантехнические трубы и арматуру на века

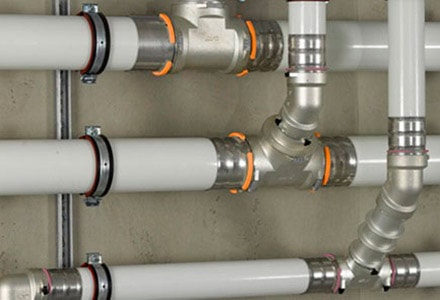

Трубы

В первую очередь необходимо составить план, в котором будет отражено расположение, как труб, так и сантехники, которая будет располагаться в данном помещении. Только после этого можно определиться с тем, какой материал для труб и сантехнической арматуры следует предпочесть в данном случае, какие размеры труб будут использоваться. Для того чтобы самостоятельно рассчитать диаметр, как внутренний, так и внешний, нужных вам труб, можно воспользоваться специальными таблицами. Однако обратите внимание, что внешний и внутренний диаметр труб – это разные показатели, вам нужно выбрать такие значения, которые будут обеспечивать оптимальную пропускную способность, которую вы можете рассчитать самостоятельно, как отношение транспортируемой рабочей среды к определенному промежутку времени.

Если вы определились со всеми параметрами сантехники и арматуры, то отправляйтесь в магазин, но обязательно обращайте внимание только на проверенных, хорошо зарекомендовавших себя на сантехническом рынке, производителей в специализированных магазинах, чтобы покупка не принесла лишней головной боли при монтаже и дальнейшей эксплуатации.

Арматура

Выбирая новую сантехническую арматуру для вашего дома или предприятия, очень важно выбрать подходящую и качественную запорную арматуру. Именно запорная арматура обеспечивает функциональность используемой сантехники, поэтому важно тщательно подойти к выбору как самих изделий, так и их производителей. Это именно тот случай, когда лучше немного переплатить в данный момент, но при этом сэкономить на полном отсутствии проблем при эксплуатации в дальнейшем, так как, если случится непредвиденная поломка какого-либо участка водопроводной сети, то его ремонт будет стоить денег и нервов. Обратите внимание на то, что можно меньше потратить, приобретая сантехнику оптом или комплектами. Не торопитесь при покупке, изучите разные магазины, просмотрите разные варианты изделий и производителей и только после этого и сделайте правильный выбор.

Как правильно выбрать запорную арматуру для сантехнического оборудования? Давайте сначала разберемся, в чем же заключаются основные отличия между двумя очень похожими между собой конструкциями – исторически более старой задвижкой и более современным шаровым краном. Оба этих вида сантехнической арматуры обладают рядом положительных характеристик, таких как устойчивость к высоким температурам, давлению и пр. Однако и знакомые каждому из нас с далекого детства задвижки обладают такими существенными минусами, как слабая герметичность, необходимость регулярно проверять их функциональность; довольно короткий срок эксплуатации без поломок, тяжесть и большие размеры, а в случае возникновения внеплановой ситуации, трубопровод будет не очень просто перекрыть. Но задвижки при покупке обойдутся вам дешевле, правда, это сомнительный плюс, так как длительный срок безаварийной работы стоит того, чтобы действительно совсем немного

за него переплатить, тем более это одна из составляющих вашего комфорта и безопасности.

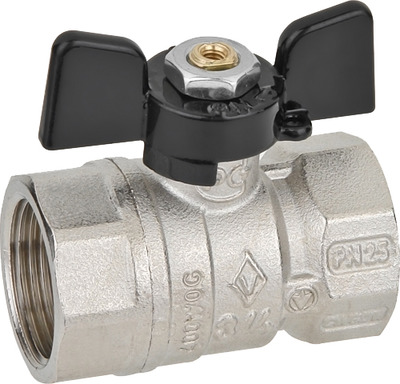

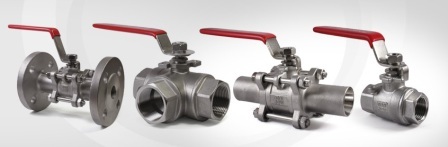

Теперь изучим наиболее современные изделия – шаровые краны. Они изготавливаются из цветных металлов, а в последние годы их производят из стали, именно они активно используются и получили признание в наши дни, в некоторых местах нашей планеты они заменили даже шиберные задвижки. У шаровых кранов есть неоспоримые преимущества, такие, как простота и короткие сроки монтажа, надежность при использовании, легкость и небольшие габариты.

Также может использоваться такая сантехническая арматура, как дисковый затвор, но при его выборе важно, чтоб были соблюдены низкие температура до 120 градусов Цельсия и давление используемой рабочей среды. Затвор имеет еще более низкий вес, чем шаровые краны, он еще дешевле, если говорить о стоимости. Рабочая температура затвора определяется материалом, из которого он был изготовлен – этилен-пропиленовый каучук, корпус из нержавеющей стали, тефлоновое уплотнение, и другие.

Для того чтобы новый ремонт в квартире обеспечил комфорт и безопасность как вам, так и вашему дому, важно использовать качественную сантехнику и сантехническую арматуру, которая убережет оборудование от протечек, а ваш кошелек от лишних затрат, которые, как всегда, происходят в самый неожиданный момент.
