Что такое латунные фитинги и какими они бывают

Латунные фитинги (англ. fitting — установка, сборка) — это специальные соединения, которые используются при монтаже трубопроводов. Они обеспечивают фиксацию труб в местах сгибов, ответвлений, объединения двух труб с разными диаметрами. Данные фитинги являются наиболее распространённым видом крепления трубопровода. Покупатели предпочитают их потому, что ассортимент их гораздо разнообразнее, чем у фитингов из других металлов. Это позволяет использовать их при монтаже любых видов труб: стальных, ПНД, металлопластиковых и прочих.

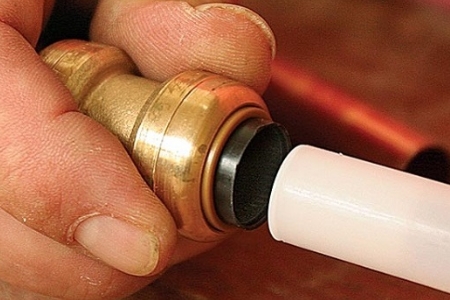

Фитинги из латуни применяют для соединения разных типов труб, в том числе полимерных

Благодаря своим пластическим качествам латунь является высокотехническим материалом. Сплав латуни содержит медь (Cu) с добавлением цинка (Zn) в разных пропорциях. Кроме этого, состав может быть усилен разбавляющими элементами.

Латунь сама по себе не так устойчива к губительному воздействию коррозии, как медь, поэтому зачастую на поверхность фитинга наносят защитный слой из хрома (Cr) или никеля (Ni). Этот сплав, в сравнении с другими материалами, которые используют в производстве фитингов, имеет более низкую электро- и теплопроводность, что тоже идёт в копилку положительных качеств. Не зря ведь именно латунные фитинги обладают наибольшей конкурентоспособностью на рынке.

Основные характеристики латуни:

  • Температура плавления — 900-1045°С.
  • Плотность —3000—5500 кг/м кубический.
  • Удельная теплоёмкость при 20 °С — 0,377 кДж/кг-1/K-1.
  • Удельное электрическое сопротивление— 0,07-0,08 Ом/м.

Виды латунных фитингов по применению

Как уже было сказано выше, ассортимент фитингов, в состав которых входит латунь, очень широк и разнообразен, как и сфера их использования. Среди главных типов можно выделить: тройники, муфты, ниппели и соединительные детали других видов, которые применяются при монтаже труб.

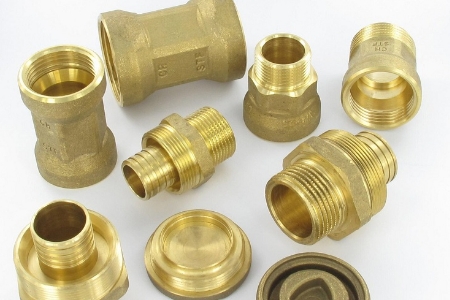

Из латуни производится масса разновидностей фитингов, которые позволяет решить любую задачу при монтаже водопровода

Отводы — с помощью этого вида фитингов осуществляется соединение, которое изменяет положение труб в рабочем интервале от 45 до 120°.

Тройники— этот вид фитингов позволяет осуществить соединение трёх труб, из которых одна располагается перпендикулярно к двум другим. Благодаря тройнику можно ответвить участок трубопровода от главной магистрали.

Крестовина— фитинг, который сцепляет между собой 4 трубы, после чего они оказываются расположенными друг к другу под углом 90°.

Сгоны— это части труб небольшого размера, имеющие наружную резьбу на одном из своих концов. Используются для наращивания длины трубы, что обеспечивает её соединение с оставшимися частями трубопровода. Длины латунных сгонов — 100, 150, и 200 мм. Встречаются сгоны и с меньшей длиной – их называют «бочонками».

«Американка» — это более удобная вариация сгона. В ней для стыковки труб используют накидную гайку. Варианты такого типа фитингов достаточно разнообразны и отличаются по форме.

Заглушки— латунные детали, которые обеспечивают герметичную закупорку трубы на одном из её концов.

Штуцер— объединяющая деталь. Резьба нанесена на один ее конец.

Ниппель— резьбовая деталь, соединяющаяся с трубами и штуцерами. Резьба расположена на наружной стороне с обоих концов.

Футорка — применяется для установления на трубопровод разнообразных приборов, выполняющих измерительные функции. Этот вид фитинга в большинстве своём используют при монтаже труб, которые входят в системы горячего водоснабжения и отопления. Является втулкой с наружной резьбой на одном конце и внутренней на другом.

Важно! При выборе фитинга на основе сплава латуни нужно учитывать несколько аспектов, без которых не получится приобрести качественное изделие. Латунь сама по себе достаточно тяжёлый металл. Тонкие стенки и лёгкий вес могут быть первым предупреждением о том, что перед вами подделка. Например, вес фитинга с сечением 20 мм не может быть ниже 200 грамм. Поэтому следует внимательно относиться к покупке фитингов. Желательно приобретать товары в специализированных магазинах, имеющих все документы и сертификаты.

Фитинги из латуни рекомендуют использовать с соблюдением технических параметров эксплуатации. Температура среды в трубопроводе, в который входит фитинг, не должна превышать 2000 градусов. Помимо этого, ограничения распространяются и на давление внутри труб. Нормальный показатель давления для системы из ПНД, стальных или металлопластиковых труб, в которую включены латунные части, не должен превышать 20 бар без учёта пара и 10 бар в том случае, если по трубам проходит пар.

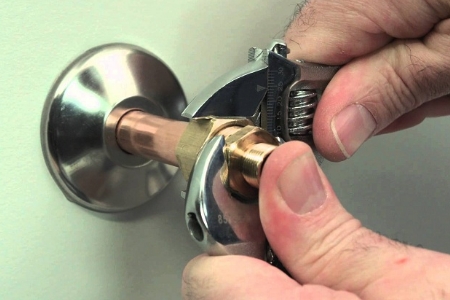

При покупке следует обращать внимание на внешний вид фитинга, наличие товарного знака и маркировки

Разновидности по способу крепления

По способу крепления к трубе фитинги подразделяются на две группы: разъёмные и неразъемные. К первой группе относятся фитинги латунные резьбовые. Во вторую группу фитингов входят детали с неразъемным соединением. К ним относятся: пресс-фитинги, компрессионные, фитинги, прикрепляемые к трубе с помощью капиллярной пайки или сварки, а также клеевые.

Резьбовые фитинги — наиболее пользующаяся популярностью в народе и простая в монтаже разновидность. Является разборной, компактной конструкцией для соединения труб с помощью резьбы. Такие детали имеют недостаток в том плане, что соединение подобного типа приходится в большинстве случаев уплотнять специальными материалами, такими как: сантехническое волокно изо льна, ФУМ-лента и т. п. Фитинг такого типа имеет наружную (НН) резьбу, внутреннюю (ВВ) и комбинированную. Разъёмное крепление само по себе очень удобно. С его помощью соединяют детали с небольшими диаметрами. При выполнении монтажа с учётом данных изделий резьбового типа используют стандартные гаечные или газовые ключи.

Компрессионные фитинги дают разъемное соединение и позволяют быстро и качественно проводить ремонт и монтаж трубопроводных систем, даже в тех местах, которые считаются труднодоступными. Также их удобно использовать при соединении труб с разным диаметром или если 2 трубы изготовлены не из идентичных материалов. Такой фитинг состоит из корпуса, уплотняющей детали и зажимного кольца.

Пресс-фитинги— появились не так давно, но уже сумели отвоевать огромную нишу в рынке и составить конкуренцию другим типам. Их относят к неразъемным фитингам. Особенность этого типа соединения позволяет проводить трубопровод так, что его не будет видно. Например, в стене или под полом, залив  конструкцию бетоном. Такую операцию позволяет провести высочайшая надёжность крепления пресс-фитинга. Именно поэтому их часто применяют при монтаже «тёплого пола». Для того, чтобы установить пресс-фитинг, используют специальные опрессовочные щипцы (клещи). При этом этот тип монтажа отличается простотой.

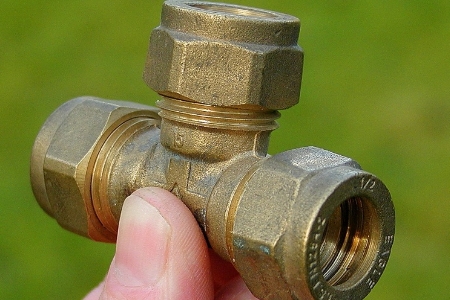

Для реализации разборного соединения следует выбрать компрессионный или обычный резьбовый фитинг

Фитинги, соединяемые с элементами трубопровода при помощи сварки или капиллярной пайки — такой тип соединения используется гораздо реже, чем остальные, потому что их монтаж требует наличия специализированного оборудования и профессиональных умений у монтажника. Чаще мастера используют метод капиллярной пайки. С её помощью происходит уплотнение и надёжная герметизация соединения. Спаянное соединение разобрать невозможно.

Важно! К медным трубам хорошо подойдут фитинги из того же материала или латуни. Для ПНД труб обычно подбирают соединительные детали из латуни и пластика. Впрочем, полиэтилен низкого давления – это довольно-таки неприхотливый материал, а потому не требует особых ограничений.

Несколько способов соединения труб с фитингом с помощью сварки

Сварка встык. Для этой методики нужен сварочный аппарат, расплавленные концы труб плотно прижимаются данным аппаратом к фитингу, в результате чего получается единый шов. Очень важный момент заключается в том, что диаметр трубы должен быть одного размера с диаметром фитинга. Тогда проблем со швом не возникнет. По обыкновению этот способ применяют для монтажа труб внутри помещений. В принципе, при работе можно использовать и ручные инструменты для осуществления зажима, но это гораздо сложнее. Не всегда получается крепко зафиксировать трубу до охлаждения шва.

Гнездовая сварка. Метод тот же, только внешняя поверхность трубы должна подходить к внутреннему диаметру фитинга. В этом случае применяют другой паяльник.

Электрофузионная сварка. Работа с этим типом сварки выполняется идентично с  предшествующими двумя случаями. С одним отличием — необходимо добавить объединяющую муфту.

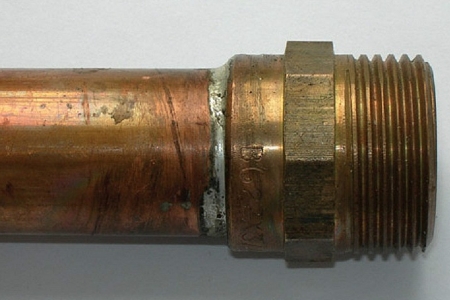

Для соединения латунного фитинга с медной трубой часто применяют пайку с использованием специального припоя

Латунные фитинги для ПНД труб

ПНД трубы — это изделия из полимеров, которые производятся из полиэтилена низкого давления.

Фитинги, в состав которых входит латунь, особенно часто используют в качестве соединений между пластиковыми трубами. Наиболее популярны эти латунные изделия при проводке трубопроводов из полиэтилена с диаметром 32 мм. Этот размер — самый распространённый в бытовых водопроводных системах.

Стоит отметить ряд преимуществ использования латунных деталей в полиэтиленовой конструкции:

  • малый вес;
  • относительная лёгкость монтажа;
  • латунь не меняет химического состава воды, поэтому можно считать этот материал экологически чистым
  • стойкость к низким температурам;
  • приемлемая цена латунной детали;
  • гладкая поверхность не дает возможности солям отложиться на стенах и заблокировать проход воды;
  • длительный срок использования (до 50 лет).

Помимо этого, полиэтилен является недостаточно прочным материалом и наличие латунных составляющих придаёт общей конструкции дополнительный процент устойчивости. Особенно этот пункт важен при подземной прокладке трубопроводной сети.

Важно! Особое внимание следует уделить хромированию фитинга. Оно может быть выполнено слоем от 0,3 до 1,4 мкм, никелирование – от 12,6 до 15,3 мкм. Если защитный слой слишком толстый, то в процессе монтажа или же при эксплуатации он может потрескаться. Также при частой сборке и разборке трубопроводной системы могут возникнуть проблемы. Защитный слой может попросту стереться, что влечёт за собой появление участков, поражённых коррозией.

В заключение нужно отметить, что фитинги, в состав которых входит латунь, всё-таки имеют свои недостатки. Например, их периодически нужно проверять, потому что латунь, как материал, предрасположена к сезонному растрескиванию. Особенно если по причине механических воздействий стёрся защитный слой. Но все же латунные фитинги прочно занимают лидирующую позицию в магазинах сантехники и именно его люди обычно выбирают для соединения систем трубопровода у себя дома. Не нужно забывать, что при выборе такой детали нужно изучить как можно больше материала о ней или обратиться к специалистам, которые помогут вам выбрать хорошее и долговечное изделие.

По материалам TrubaMaster
