Чем газовый шаровой кран отличается от водопроводного и можно ли взаимозаменять?

Чем газовый шаровой кран отличается от водопроводного и можно ли взаимозаменять?

Шаровой кран - это разновидность запорной арматуры, которая согласно предписанию производителей, в большинстве случаев предназначается для работы только в двух положениях: Открыто/Закрыто (без промежуточных положений).

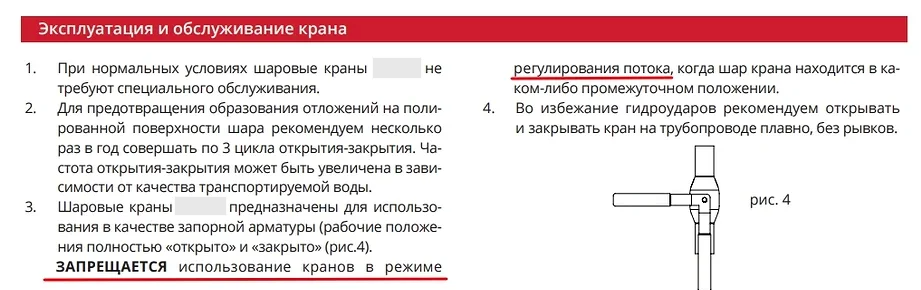

Сканкопия инструкции к использованию шарового крана


Затворный механизм имеет форму шара со сквозным отверстием. Герметичность таких устройств достигается за счет уплотнительных колец, расположенных по обе стороны вращающегося затвора.

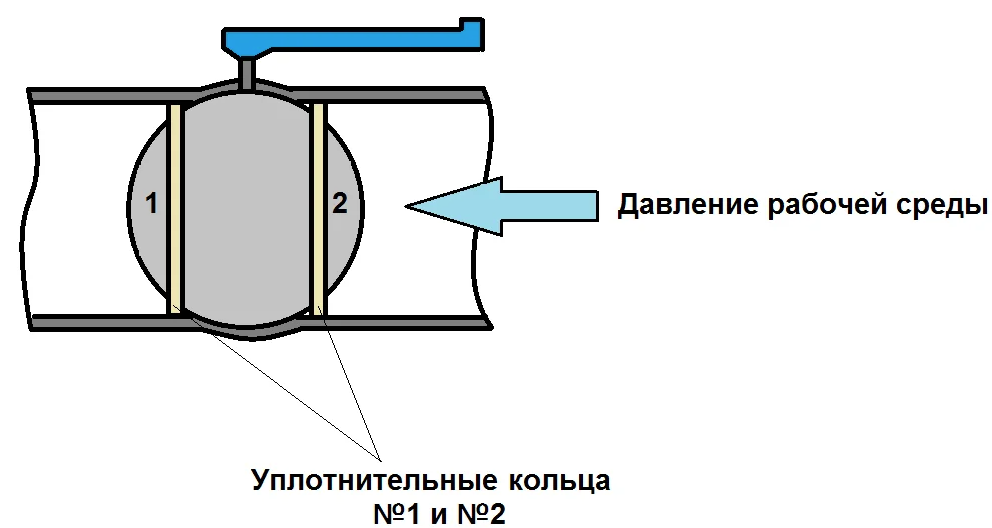

Рисунок ниже иллюстрирует разрез запорного механизма и направление распространения давления рабочей среды. В данном случае уплотнительное кольцо №1 и запорный шар выступают как прецизионная пара, обеспечивая необходимую герметичность.





Оба шаровых крана, как для водоснабжения, так и для газоснабжения - имеют одинаковую схему работы, но принципиально различаются в исполнении конструкционной части.

Отличительные особенности

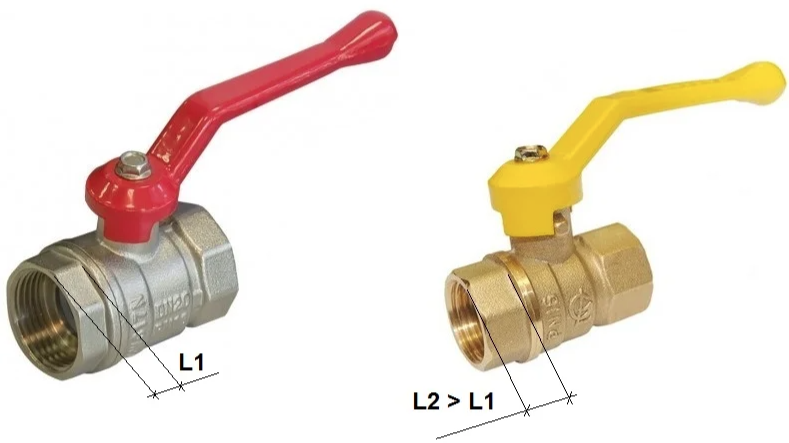

Сравнение шаровых кранов

  1. Цвет рычага - визуальное отличие, чтобы пользователь/покупатель не путал назначение запорной арматуры.
  2. Газовый кран имеет более "долгую" резьбу L2>L1 в отличие от водопроводного.
  3. Прочностные характеристики корпуса повышены путём использования особых сортов стали или латуни с повышенным % меди, в связи с чем визуально корпус газовых кранов - желтее.
  4. Шток газового крана, посредством которого придаётся вращение запорного элемента, выполняется из полимерного материала гораздо прочнее, чем при исполнении арматуры для воды. Так же уплотнение штока выполнено не из бутадиен-нитрильного каучука (NBR), а из инертной к газу - резины.
  5. Даже несмотря на то, что давление в газопроводе на несколько порядков ниже, уплотнительные кольца исполняются более качественным материалом, вследствие чего, надежнее фиксируются запорным элементом под давлением рабочей среды. Здесь же стоит отметить, что физическое свойство как вязкость - у газа гораздо ниже, чем у воды - поэтому увеличены эластичные свойства уплотнителей.
  6. Важно еще то, что обе разновидности запорной арматуры производятся на разных линиях, соответственно и герметичность проверяется несколько различными способами. Шаровой газовый кран изначально должен иметь наиболее лучшую герметизацию за счет притирки деталей (прецизионной пары).

Обобщая вышеизложенное, газовая запорная арматура имеет повышенную степень герметичности, и это совершенно логично. В целом - все газовые краны имеют самый высокий класс герметичности - класс "А".

В связи с чем, если газовый кран установить на воду еще можно, то наоборот - ЗАПРЕЩЕНО!


Источник: https://zen.yandex.ru/media/building_for_myself/chem-gazovyi-sharovoi-kran-otlichaetsia-ot-vodoprovodnogo-i-mojno-li-vzaimozameniat-5de67664c05c7100ac4e18c0
