Балансировочный вентиль для настройки системы отопления

Балансировочный вентиль для настройки системы отопления

Независимо от типа, любую отопительную систему необходимо настраивать. Для этого разработаны различные способы. Все они призваны максимально приблизить рабочие параметры сети к расчётным и повысить, таким образом, эффективность её функционирования. Регулировка выполняется с помощью разнообразных специальных средств. Однако наиболее точная настройка достигается при использовании балансировочного вентиля для системы отопления.

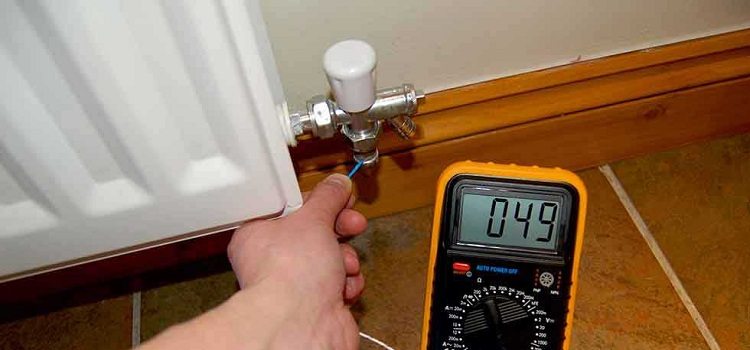

.jpgПри помощи балансировочного вентиля можно добиться оптимального расхода теплоносителя и температуры в радиаторах

Принцип работы. Виды

Коротко принцип функционирования данного устройства формулируется так: оно изменяет расход теплоносителя за счёт уменьшения или увеличения проходного отверстия, одновременно меняя на определённом участке отопительной системы гидравлическое сопротивление.

Балансировочный вентиль выпускается в двух вариантах, каждый из которых применим на сетях отопления из любого типа труб — металлических, пластиковых.

Автоматический. Балансировочный вентиль такого типа в зависимости от уровня расхода теплоносителя и разницы давления позволяет гибко и быстро изменять настройки магистрали теплоснабжения. Используется он в паре с запорным клапаном, который устанавливается в трубу подачи рабочей среды. Сам же прибор монтируется на обратной трубе. Именно он отвечает за присутствующие в ветке теплоснабжения перепады давления. Необходимо отметить, что такой балансовый вентиль на отопление предоставляет возможность разделять сеть на отдельные зоны с учётом разброса значений этого параметра и поочерёдно запускать их в работу.

Ручной. Конструкция данной модификации балансировочного клапана системы отопления состоит из бронзового или латунного корпуса, в котором присутствуют механизм регулировки и ниппели. Последние служат для подключения контрольно-измерительной аппаратуры. Регулировочный механизм вентиля отопления состоит из штока, а также пластиковой рукоятки, на которую нанесена измерительная шкала. В целом, устройства данного типа предоставляют возможность настроить систему теплоснабжения при постоянном давлении. С их помощью гидравлическая балансировка может осуществляться путём отключения отдельных сегментов трубопровода отопления с последующим их опустошением через специальный кран.

2

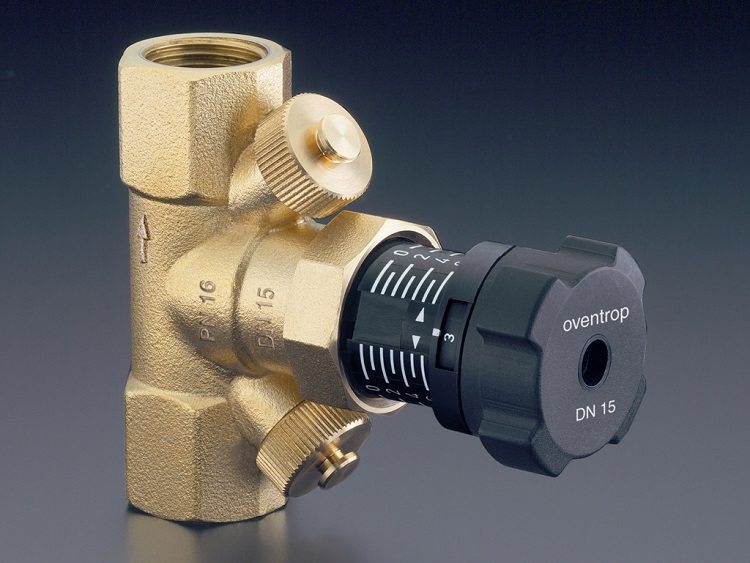

Ручной вентиль позволяет настраивать отопительную систему при постоянном давлении

К категории балансировочных клапанов также относят ещё два типа устройств.

Термостатический вентиль. Такая деталь обеспечивает:

  • сбалансированный температурный режим в помещении. В её функции входит создание комфортного микроклимата в жилье и поддержание его на стабильном уровне;
  • повышение рентабельности системы отопления;
  • экономию энергоресурсов.

Принцип работы заключается в отслеживании значений температуры жилого пространства. Если она превысит верхний допустимый предел, термостатический вентиль перекроет подачу теплоносителя в радиаторы. Когда же температура достигнет нижнего уровня, подача рабочей среды будет возобновлена.

Автоматический стабилизатор расхода. Такое балансировочное устройство в соответствии со своим названием поддерживает уровень расхода теплоносителя в стояках исключительно однотрубных систем отопления.


Полезно знать! Существует ещё одна сфера его применения. С помощью данной детали перекрывается магистраль теплоснабжения с целью её опустошения от воды для последующего измерения фактических расходов теплоносителя.


Характеристики и свойства

Основные параметры регулировочного вентиля отопления всех вышеописанных типов аналогичны характеристикам других элементов трубопровода. Изготавливаются такие устройства, преимущественно, из бронзы и латуни. Однако, на рынке присутствуют образцы, произведённые из оцинкованной стали. И всё же основную долю данного сегмента мирового рынка (до 90%) занимают латунные вентили. Обусловлено это их большей надёжностью и долговечностью по сравнению с другими аналогами.

3

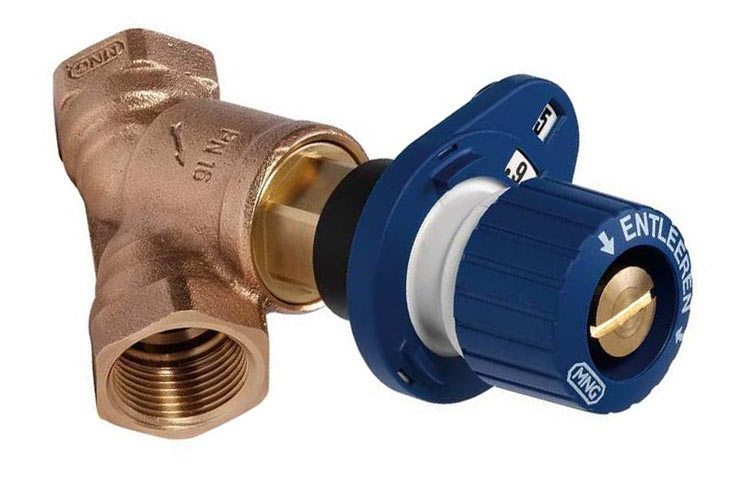

Чаще всего для производства балансировочных вентилей используется латунь

Разброс значений углового диаметра очень велик. Этот показатель колеблется в диапазоне 15 ≤ Dу ≤150 мм. Всё зависит компании-производителя. Чем она крупнее, тем ассортимент её продукции шире. Например, Данфосс производит модели с уникальными размерами и в самых разнообразных вариантах исполнения. Особенно это касается линеек MSV-BD и MSV.

В отношении номинального давления ситуация выглядит так: большинство производителей стремится поставлять на рынок клапаны типа Cimberio, которые способны выдерживать не менее 20 бар. Рабочая температура подобных изделий колеблется в пределах -20 ≤ Т ≤ +200ºС.

Из основных достоинств балансировочного клапана для систем отопления можно выделить:

тонкая регулировка температуры или уровня давления;
упрощение работ, связанных с настройкой конструкции;
относительная простота;
долговечность;
надёжность;
приемлемая стоимость.

Минусы у таких изделий практически отсутствуют. Тем более в бытовом применении альтернативы балансировочным вентилям нет. Не установив их, вы будете вынуждены регулярно вызывать сантехника и выполнять трудоёмкие манипуляции с отопительной системой, что вряд ли придётся вам по душе.

Монтаж вентиля

Установка данного устройства должна производиться только в двух случаях:

при возведении нового сооружения, наличие балансировочной арматуры в котором предусмотрено проектом;
когда появятся проблемы с распределением тепла по определённым веткам системы отопления.

4

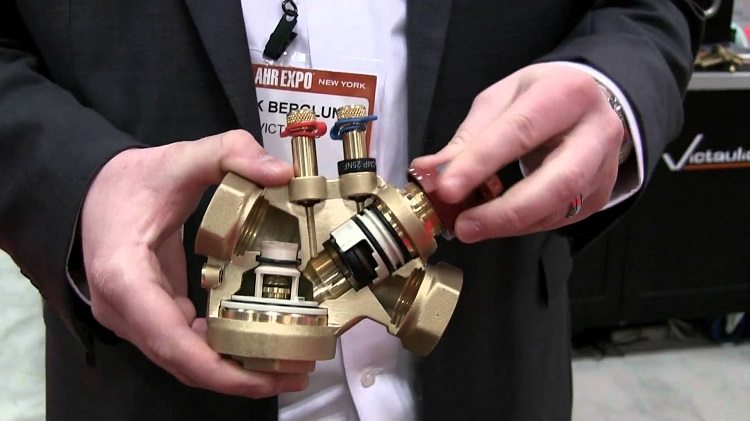

Монтировать арматуру нужно таким образом, чтобы после него оставалась свободной часть трубопровода длиной не менее, чем два диаметра трубы

При установке клапана необходимо руководствоваться правилами работы с трубопроводами, но с учётом следующих нюансов:

до балансового вентиля должен иметься прямой участок трубы длиной в 5 её диаметров, а за ним – в 2. Так будет исключена турбулентность теплоносителя;
врезая арматуру в трубы, обязательно нужно соблюдать направление потока. Оно указывается на корпусе каждого устройства. Это правило актуально и при замене вентиля;
попадание внутрь грязи и каких-либо посторонних предметов недопустимо;
если используется автоматическая модель, необходимо предусмотреть наличие в непосредственной близости от неё дополнительного штуцера. При закрытом клапане он обеспечит полное заполнение контура.


Полезно знать! Как показывает практика, монтаж регулировочного клапана и профессиональная балансировка системы отопления позволяет сэкономить почти треть тепла. При этом стоимость работ даже опытных теплотехников, которым, собственно, и следует поручать их выполнение, вполне доступна кошельку нашего среднестатистического соотечественника.

5Настройка автоматического балансового клапана осуществляется с помощью таблицы расхода и перепада давления, а также расходомера. Но первоначальный расчёт важно выполнить ещё на этапе проектирования системы отопления.

Обзор моделей

Данная продукция представлена на современном рынке достаточно большим количеством образцов. Вместе с тем, особого внимания заслуживают лишь те, которые успешно прошли проверку временем.

Чтобы вентиль безотказно выполнял свои функции и долго служил, следует выбирать продукцию известных фирм

К таковым можно отнести:

SRV AG WATTFLOW (производитель — компания WATTS, Германия). Это фланцевый балансировочный вентиль с возможностью тонкой настройки благодаря оснащению расходомером. Наличие ударопрочной шкалы позволяет настраивать систему отопления без дополнительных расчётов и отказаться от использования графиков или схем.
STAD (международная компания TA HYDRONICS). Безупречно выполняет свои функции во второстепенных отопительных контурах. Этот балансовый вентиль практически безотказен и характеризуется надёжной конструкцией.
HYCOCON VTZ (компания OVENTROP, Германия). Входит в группу ручных регуляторов. Отличается небольшой ценой и высоким качеством сборки отдельных узлов.
CIMBERIO 727 (компания GIACOMO CIMBERIO из Италии). Данное устройство обеспечивает оптимальное распределение потока в системах местного значения и в бытовых трубопроводах.
BALLOREX VENTURI DRV(производитель BROEN, Дания). Прекрасно справляется не только с настройкой уровня среды, но и отсекает её лишь одним движением ручки. По сути, представляет собой комбинированный вариант запорной арматуры и регулятора.
MSV BD (компания DANFOSS A/S, Дания). Аналог предыдущего образца. Однако по параметру диаметр углового прохода его линейка включает гораздо больше моделей.
ШТРЕМАКС (компания HERZ, Германия). Представитель модельного ряда немецких регуляторов. Несмотря на простую схему, выполняет свои функции в полном объёме. Цена такого устройства не на один десяток процентов ниже стоимости аналогов от других производителей.

Существуют и другие достойные внимания даже самых искушённых потребителей образцы таких изделий. Но и перечисленных вполне достаточно для правильного выбора балансировочного клапана системы отопления.

Чтобы вентиль безотказно выполнял свои функции и долго служил, следует выбирать продукцию известных фирм




По материалам TrubaMaster
