Балансировочный клапан для системы отопления

Балансировочный клапан для системы отопления

Клапаном называется устройство, позволяющее менять поток жидкости, открывая и закрывая проток, при изменении параметров среды. К примеру, сбросной клапан открывает проток и позволяет вытечь наружу части жидкости при повышении давления в резервуаре при нагреве воды. При снижении давления до номинального значения клапан перекрывает проток, прекращая сброс воды.

По такому же принципу работает балансировочный клапан системы отопления.


Какие задачи позволяет решить балансировочный клапан?

Главной задачей, для решения которой используется балансировочный клапан в системе отопления, является обеспечение равномерного распределения тепла, поступающего от котла, по всем без исключения отопительным приборам.

Простой пример: какой бы совершенной и продуманной ни была схема разводки, температура и давление теплоносителя,  поступающего к прибору отопления, расположенному ближе к котлу, будет выше чем давление и температура теплоносителя, поступающего к наиболее удаленному прибору отопления.

Особенно остро эта проблема стоит при однотрубной схеме разводки с тупиковыми ветвями. В них не редкость перегрев близко расположенных к котлу радиаторов и недостаток тепла в удаленных приборах отопления. Вот здесь и приходит на помощь балансировочный клапан системы отопления, задача которого увеличить расход теплоносителя к удаленным приборам и уменьшить его подачу  к радиаторам, расположенным близко к котлу.

Как работает балансировочный клапан?

Балансировочные клапаны могут быть с ручным и с автоматическим регулированием.

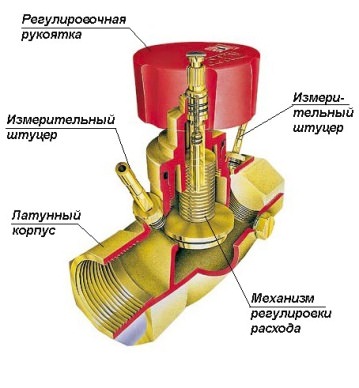

Ручной клапан представляет собой вентиль, на рукоятке которого нанесены риски, позволяющие оценивать количественный расход теплоносителя при том или ином положении. Дополнительно к этому в устройство вмонтированы два штуцера, позволяющие измерять давление теплоносителя до вентиля и после него.

Для балансировки отопительной системы измеряется перепад давления на клапане и по полученному значению с помощью таблиц, обычно идущих с устройством в комплекте, определяется расход теплоносителя.

Если он отличается от величины проектного расхода теплоносителя на данном участке, то клапан вручную, закрывается или открывается. Затем измерения повторяются. Процесс балансировки в ручном режиме может занимать  достаточно продолжительной время, поэтому в больших отопительных системах используют автоматические балансировочные клапаны.

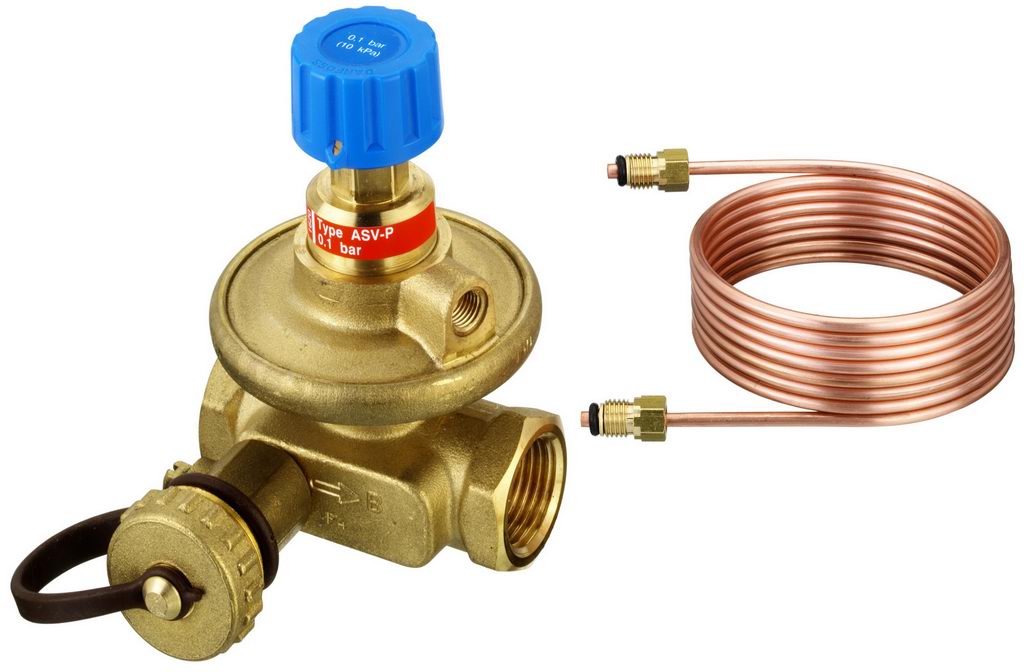

Как работает автоматический балансировочный клапан

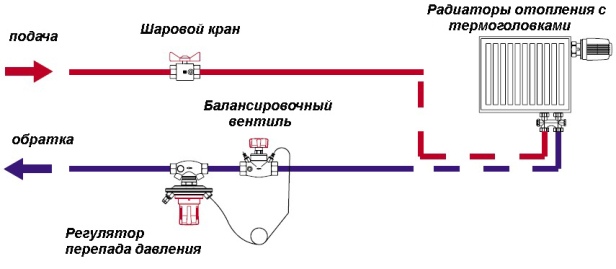

Как правило, автоматический балансировочный клапан устанавливают в системах отопления, в которых радиаторы дополнены термостатами. Именно в этом случае давление теплоносителя в системе может меняться с большой скоростью, что станет причиной разбалансировки системы.


Чтобы этого не произошло, клапан настраивают на номинальное давление в системе. При нагреве радиаторов и срабатывании термостатов будет возрастать уровень давления теплоносителя, что вызовет перекрытие потока балансировочным клапаном и приведет к стабилизации уровня давления.

При остывании теплоносителя термостат вновь включит радиатор в работу, что приведет к снижению уровня давления в системе, повысит которое балансировочный клапан, открывший проходное сечение и обеспечивший приток теплоносителя. В итоге давление в системе отопления будет постоянным.

Когда необходима установка балансировочного клапана

Установка ручного балансировочного клапана необходима в однотрубных системах отопления, а также в домах большой площади с различными видами отопительных приборов (радиаторы, конвекторы, теплые полы).

Для отопительных систем, в которых используются радиаторы с термостатами, нужны автоматические балансировочные клапаны. Устройства с ручным приводом в этом случае будут бесполезны.


Источник: интернет-сайт http://aquagroup.ru/
