Балансировка системы отопления

Балансировка системы отопления

Автор статьи: Автор Инчин Владимир Владимирович

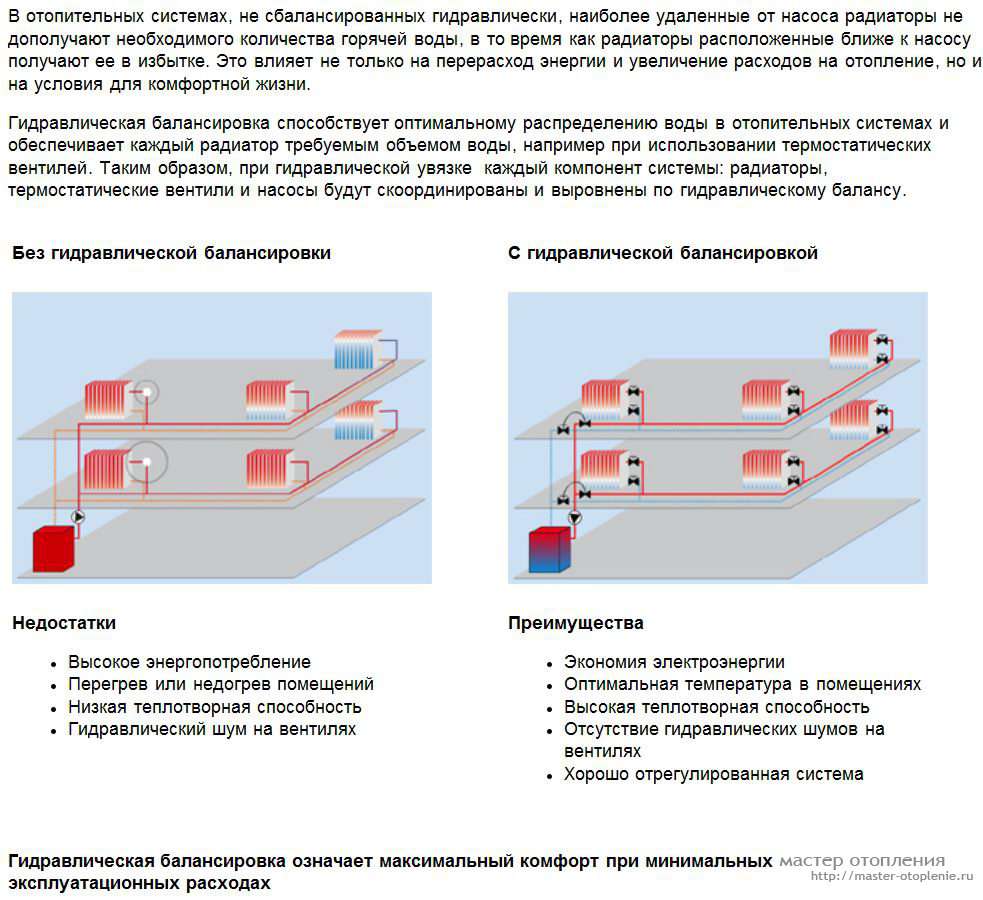

От правильности гидравлической балансировки двухтрубной системы отопления (далее СО) зависит энергосбережение системы отопления (расход топлива). А часто даже сама возможность для системы отопления хоть как-то функционировать. (Все картинки увеличиваются при нажатии на них).



Двухтрубная СО устроена так, что через каждый отопительный прибор (далее ОП) должно протекать заданное количество теплоносителя в единицу времени. Не больше и не меньше. Наверняка, Вы когда-нибудь поливали огород из шланга. И пробовали пальцем разделить струю на две части. Так вот, если у Вас установлено двадцать ОП, то для двухтрубной СО нужно «разделить струю» на «двадцать разных по силе струек», каждая из которых должна нести свое разное количество теплоносителя. На самом деле, это не так сложно сделать, как кажется на первый взгляд.

Для возможности проведения гидравлической балансировки системы на отопительных приборах (далее ОП) должна быть установлена арматура, позволяющая это осуществлять. Это делается балансировочно-запорным вентилем, устанавливаемым на выходе (обратке) из ОП. Либо термостатическим вентилем с «преднастройкой», устанавливаемым на входе (подаче) в ОП. Установка термостатического вентиля с «преднастройкой» делает применение балансировочного вентиля на обратке ОП не обязательным. Так как термовентиль с «преднастройкой» является и обычным термовентилем и балансировочным вентилем «в одном флаконе». Т.е. при применения термовентиля с «преднастройкой» на обратке ОП, можно применять обычный шаровый кран или, что более эстетично – отсечной вентиль. Или вообще ничего из арматуры не устанавливать на обратке ОП из соображений экономии.

Термостатические вентили (термоклапаны).

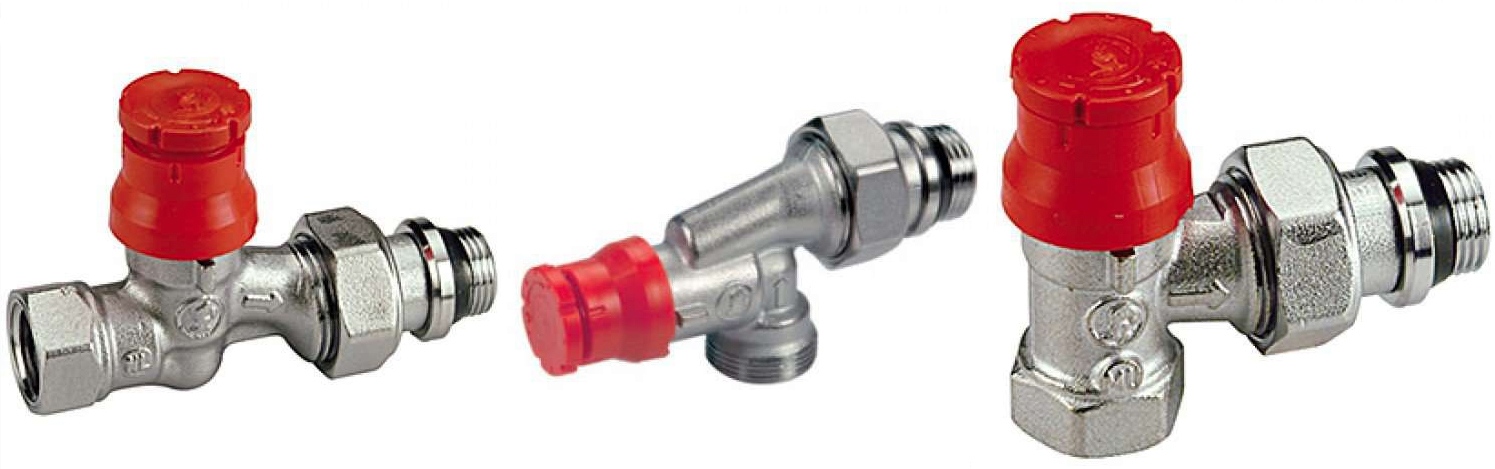

Бывают изготовлены только для ручной регулировки теплоотдачи ОП, а бывают с возможностью установки термоэлемента (далее термоголовки). Примеры термовентилей с преднастройками. Вместо красного колпачка ручной регулировки можно установить термоголовку (термоэлемент):

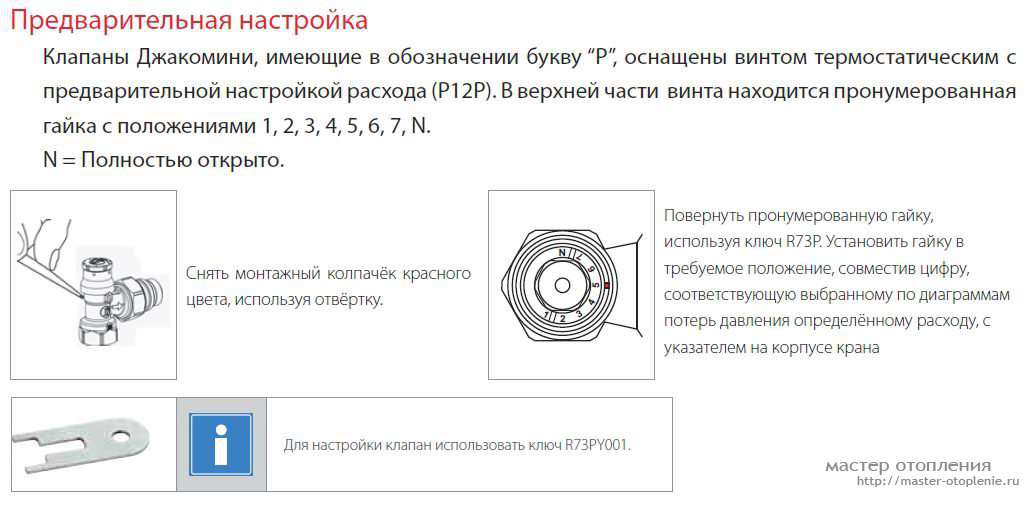

 Под красными колпачками находиться шкала преднастройки термовентиля.

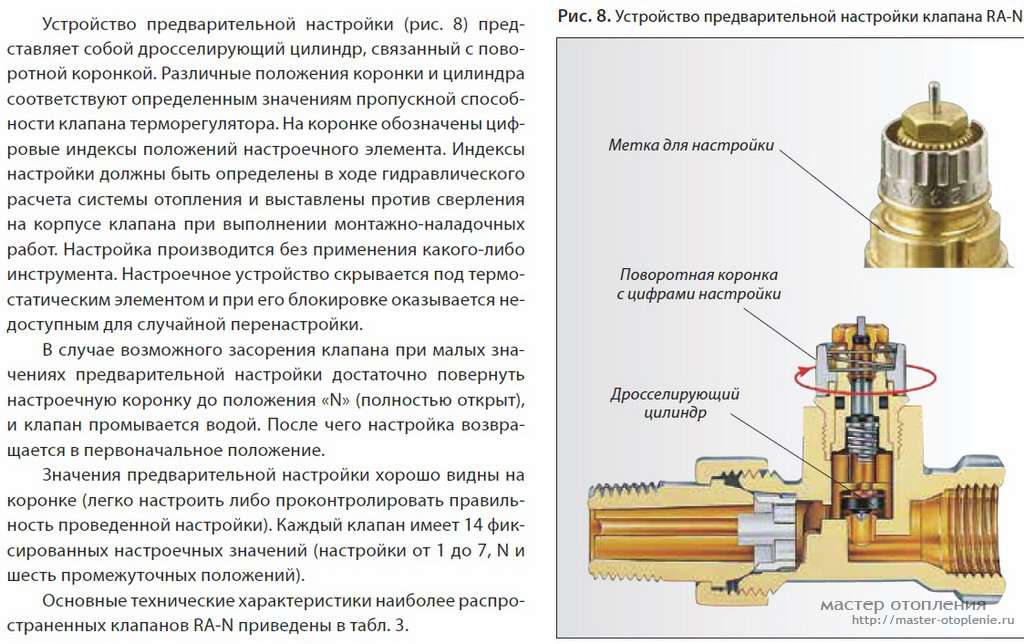

Если интересно, можно прочитать принцип работы термовентиля с преднастройками и посмотреть, как он устроен.



На входе (подаче) в ОП устанавливается термостатический вентиль (далее термовентиль) для ручной или автоматической регулировки мощности теплоотдачи ОП (регулировки температуры в конкретном помещении).

Термовентиль без «преднастройки» на подаче ОП служит только для комфорта, но не для гидравлической балансировки СО.

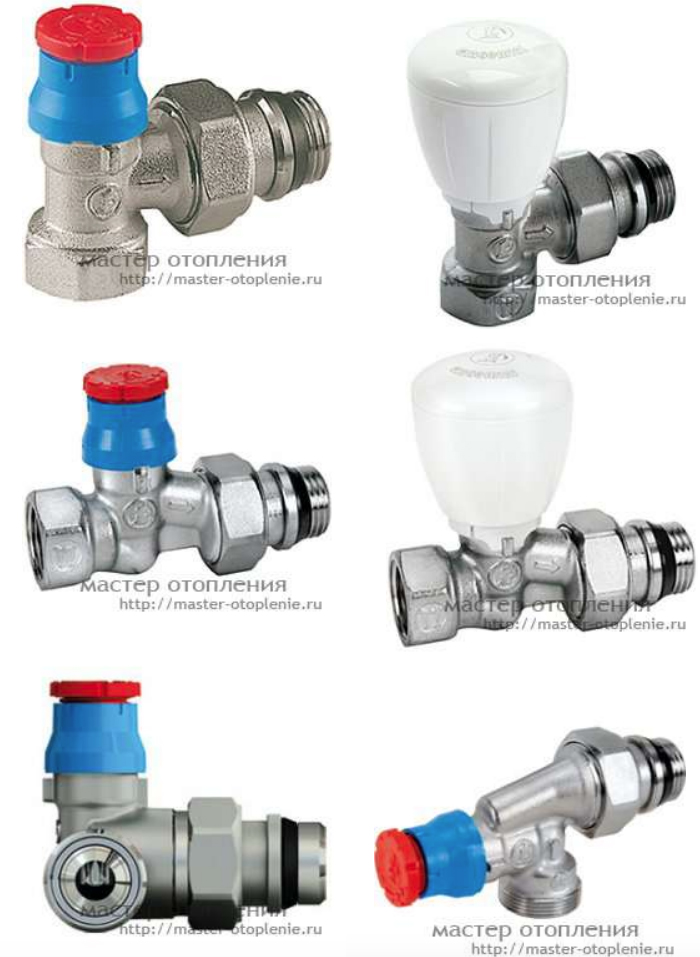

Примеры термовентилей без преднастроек. Вместо сине-красного колпачка ручной регулировки можно установить термоголовку (термоэлемент):


Есть вариант, сэкономить средства на приобретение термовентилей с преднастройками, купив термовентили без преднастроек. Ведь термовентили с преднастройками существенно дороже, чем без преднастроек. Это можно сделать, рассчитав и установив дроссельные шайбы, либо на подаче, либо на обратке ОП. Их местное сопротивление рассчитывается таким образом, чтобы получить проектный массовый расход теплоносителя. Т.е. они будут выполнять роль преднастроек. Шайбы можно изготовить из монеток, подложив их во внутреннюю резьбу арматуры или при использовании стальных труб просверлить отверстие в магистралях расчетного диаметра (рассчитанного в гидравлическом проекте). Вот так выглядят "дроссельные шайбы" в многоэтажном доме в двухтрубной системе.

Балансировка системы отопления

Балансировочно-отсечной вентиль (балансировочно-запорный клапан).

На выходе (обратке) из ОП устанавливается балансировочно-запорный вентиль, если на подаче в ОП не устанавливается термовентиль или устанавливается термовентиль без «преднастроек».

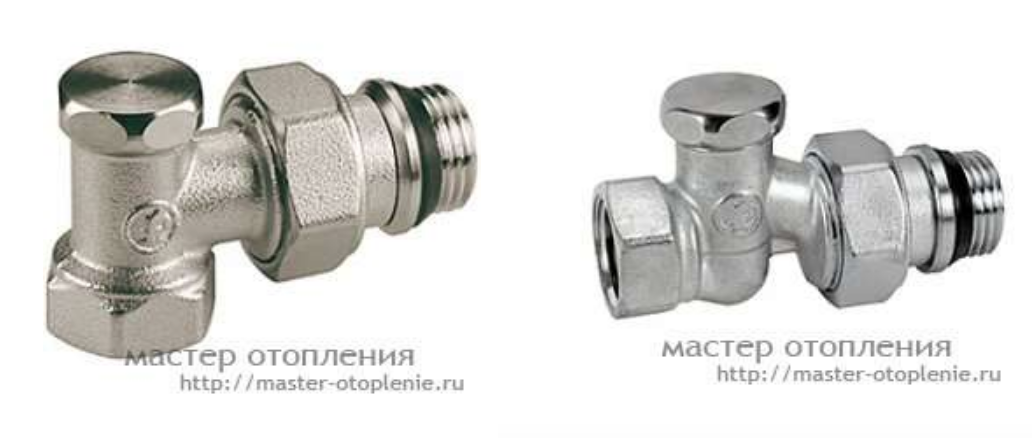

Примеры балансировочно-запорных вентилей (клапанов). Под съемным шестигранным металлическим колпачком, располагается регулировочный латунный шпиндель. Настраивается по количеству полных оборотов от закрытого состояния:



Чтобы идеально правильно сделать гидробалансировку СО, потребуется сначала выполнить гидравлическое проектирование СО. Еще до монтажа СО. Тогда после монтажа системы, перед пуском системы отопления, каждый термовентиль и/или запорно-балансировочный вентиль на отопительном приборе (далее ОП) просто устанавливается в рассчитанное в проекте положение. Вместо балансировочно-отсечного вентиля можно вложить во внутреннюю резьбу отсечного шарового крана дроссельную шайбу, сделанную из монетки (с рассчитанным диаметром отверстия). Тогда система сразу же после включения будет являться уже правильно гидравлически сбалансированной.


Но, если у Вас нет проекта системы отопления, то придется ограничиться приблизительной гидробалансировкой СО. Для этого потребуется цифровой мультиметр с контактным термодатчиком (можно самый недорогой китайский). Наденьте на правую руку для точности измерений (и не обжигаться) сразу две ХБ перчатки. И прижимая термодатчик к выходной арматуре ОП (обратке), измерьте таким образом температуру на обратках всех ваших ОП. Измеряя температуру на обратках ОП, нужно достичь того, чтобы температура отличалась друг от друга в пределах +-1 градус. Балансировку делайте в положении полностью открытых радиаторных клапанов (при вывернутых на максимум температуры термоголовках).

Поставьте изначально настройку балансировочных вентилей в самое открытое положение на самых мощных и дальних ОП. Например, если в балансировочном вентиле шпиндель откручивается на пять оборотов, то если на контуре пять одинаковых ОП, то на самом ближнем к котлу, установите 1, на самых дальних 5. Еще точнее будет, если сможете подсчитать для стартового положения пропорцию в зависимости от мощности ОП. Чем мощнее ОП, тем больше ему требуется проток теплоносителя.

У тех ОП, у которых температура обратки выше, чем на других ОП, нужно уменьшать проток теплоносителя. Закручивая регулировочный шпиндель в балансировочно-запорных вентилях. Или уменьшая значение преднастройки на термовентилях с преднастройками ориентируясь по шкале.

У тех же ОП, у которых температура обратки ниже, чем на других ОП, нужно увеличивать проток теплоносителя. Откручивая шпиндель или увеличивая значение преднастройки на термовентилях с преднастройками.

В двухтрубной системе (также и в коллекторно-лучевой системе) отопления остывание теплоносителя в ОП задается проектом системы отопления и составляет обычно 8-20 градусов. В среднем - обычно градусов 10-15. Ваша задача при гидравлической балансировке, состоит в том, чтобы, например, при температуре подачи теплоносителя с котла +75 градусов, добиться, чтобы на обратках ОП температура была, например, +62 градуса. Для хорошей экономичности Вашей СО на основе настенного газового котла, СО должна работать обычно в тепловом режиме 80/60 градусов для неконденсационных котлов (подача/обратка котла). Также, по возможности, при балансировке желательно отключить модуляцию мощности котла, чтобы котел работал с постоянной мощностью во время балансировки системы.

Верхний температурный предел ограничен настенным котлом (как правило не выше +84) и материалом используемых труб. Нижний предел ограничен, например, не ниже +58 градусов, тем, насколько образующийся (при более низкой температуре обратки котла) кислотный конденсат может навредить Вашему котлу (коррозионная стойкость материала из которого изготовлен теплообменник котла). Если же Ваш котел является конденсационным, то кислотный конденсат котлу не повредит. Напротив, пониженная температура теплоносителя и повышенное конденсатообразование в конденсационном котле будет экономить Вам расход газа.

После каждого изменения настроек, ждите несколько минут, чтобы температура успела измениться на обратке ОП. Придется потратить на гидробалансировку достаточное количество времени и побегать, так как каждое произведенное изменение настройки балансировочного клапана влияет и на остальные отопительные приборы. Поэтому, наличие гидравлического расчета значительно бы облегчило эту задачу…

Естественно, при такой сугубо приблизительной гидравлической настройке не получится получить максимальную экономию газа. Но без проекта отопления сделать систему максимально экономичной невозможно...


Источник: master-otoplenie.ru
