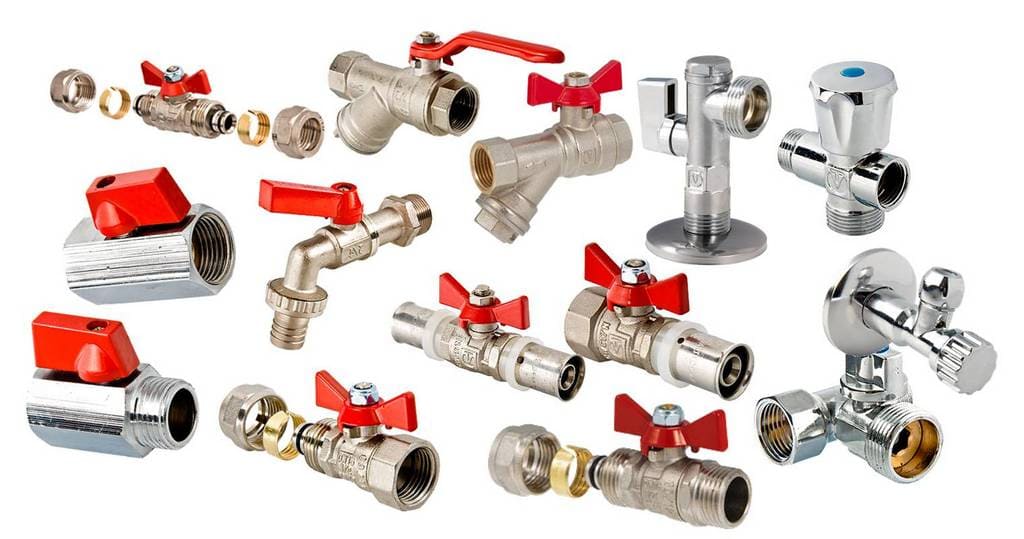

Арматура водопроводных сетей

Нормальная эксплуатация водопроводной сети невозможна без надежной арматуры. Водопроводные сети комплектуют различной арматурой: запорной и регулировочной (задвижки и регуляторы давления), предохранительной и водоразборной (гасители, вантузы и т.п.). Функции запорной арматуры - это перекрытие потока жидкости или его пуск, переключение направления потока и изменение его расхода, давления, скорости.

Чтобы недопустить обратное движение воды по водоводам к насосам насосных станций применяют предохранительную арматуру.

Задвижки — устанавливают на трубах внешних водопроводных сетей для прекращения подачи воды или отключения отдельных участков сети. Меняя площадь сечения отверстия задвижки, регулируют расход воды в трубе.

На рис. 1. показана дисковая задвижка, которая применяется чаще всего.

Шпиндель во время поворачивания не выходит наружу, а поднимает или опускает диски, которые открывают или закрывают трубу. Клинья, размещенные между дисками, во время поворота шпинделя прижимают диски к гнездам.

Задвижки производят диаметром D — от 50 до 1000 мм и высотой Н — от 280 до 2325 мм.

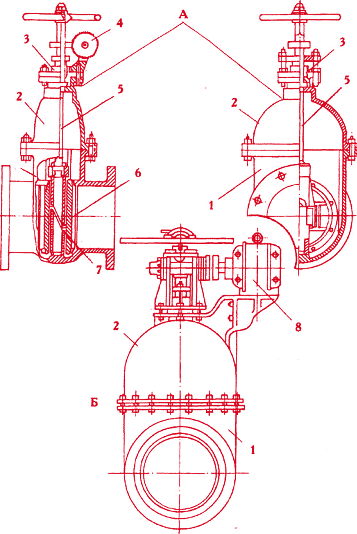

Рис. 1. Задвижки:

А — дисковая задвижка;
Б — клинкетная с электроприводом;
1 — корпус;
2 — крышка;
3 — сальник;
4 — указатель положения задвижки;
5 — шпиндель;
6 — диск;
7 — клинья;
8 — электропривод

На открывание и закрывание больших задвижек вручную затрачивается много времени и усилий. Поэтому часто применяют задвижки с электромеханическим приводом, который устанавливают на корпусе задвижки.

Управление такими задвижками возможно на расстоянии с центрального диспетчерского пункта или из других мест, где установлены управляющие пускатели. Допускается бесколодцевая установка задвижек.

Регуляторы давления или редукционные клапаны служат для снижения давления на отдельных участках или зонах водопроводной сети

К предохранительной арматуре относятся гасители гидравлических ударов, обратные клапаны, воздушные вантузы и т.д.

Автоматический гаситель гидравлических ударов устанавливают на водопроводах с давлением до 25 кг/см2. Этот прибор прост в изготовлении и надежен в эксплуатации. Гасители смягчают действие гидравлического удара, предохраняя трубы от разрыва.

Обратные клапаны устанавливают в местах, где недопустимо движение воды в обратном направлении. Клапаны пропускают воду лишь в одном направлении и автоматически закрываются при обратном движении воды. Обратные клапаны обычно устанавливают после насосов на случай их остановки из-за неисправности или прекращения подачи электроэнергии.

Воздушные клапаны — вантузы устанавливают для автоматического удаления воздуха, который сосредотачивается в самых высоких точках водопроводной сети, а также для впуска (спуска) воздуха при сливе воды из трубопровода или при его наполнении. На стальных водопроводах больших диаметров, где создание вакуума может привести к деформации трубопровода, устанавливают импульсные вантузы с одним или двумя шариками.
