Арматура водопроводной сети

Арматура водопроводной сети

Техническое значение слова арматура — это деталь или устройство, которое не входит в базовый комплект оборудования, но без которого это оборудование работать не может. Арматура водопроводной сети, как нельзя лучше, подтверждает это значение.

Арматура водопроводной сети

Базовым оборудованием водопроводной сети являются водопроводные трубы. Именно по ним вода транспортируется в заданное место.

Однако трубопровод будет бесполезен, без водопроводной арматуры. С помощью неё мы можем перекрыть или открыть водопровод, защитить его от повышения давления, распределить воду по потребителям и решить массу других нужных задач.

Арматура водопроводной сети

Типы арматуры водопроводной сети

По своему назначению водопроводная арматура делится на следующие типы:

•     Запорная арматура. Это краны, клапаны (вентиля), задвижки и дисковые затворы.

•     Регулирующая. Это краны, клапаны (вентиля), дисковые задвижки.

•     Предохранительная. Это разнообразные предохранительные клапаны и предохранительные устройства (ИПУ, МРУ, МПУ).

•     Обратная арматура (обратного действия). Оборудование для автоматического предотвращения обратного потока воды. Примеры: обратный клапан, обратный затвор (захлопка).

•     Разделительная. В водопроводе разделяет воздух от воды. Пример: воздушный вантуз.

•     Комбинированная. Это варианты запорно–обратной, запорно–регулирующей арматуры.

Запорная арматура

Название данной арматур говорит само за себя.

У запорной арматуре относят:

  • Краны;
  • Клапаны (вентиля);
  • Задвижки;
  • Затворы.

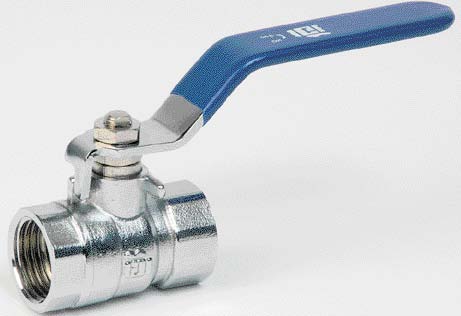

Кран


Тип арматуры, предназначенный перекрывания потока воды или его регулирования механизмом вращения, вращающегося вокруг своей оси, произвольно к потоку.

Краны бывают:

  • конусный (конический);
  • натяжной конусный;
  • конусный с подъёмом пробки;
  • цилиндрический (пробковый кран);
  • шаровой кран;
  • сегментный шаровой;
  • шаровой с плавающей пробкой;
  • шаровой с пробкой в опорах;
  • пробно–спускной.

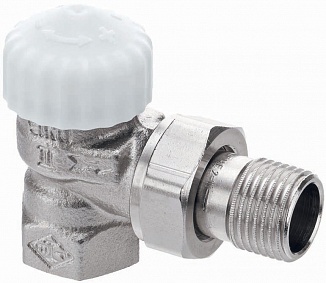

Клапаны (вентиля)



В быту чаще используют термин вентиля. Они бывают:

  • Запорные (клапан, вентиль)
  • Регулирующие;
  • Предохранительные;
  • Клапан отсечной;
  • Герметический (гермоклапан);
  • Нормально-закрытый (НЗ);
  • Нормально-открытый (НО);
  • Электромагнитный.

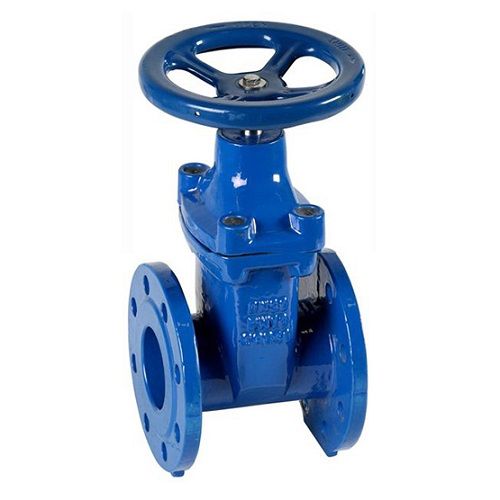

Задвижки



Арматура в которой, запирающее или регулирующее устройство двигается перпендикулярно потоку воды.

Задвижка может быть:

  • Клиновая;
  • Поворотная;
  • Параллельная;
  • С выдвижным шпинделем (штоком);
  • С невыдвижным штоком;
  • Шиберная (шиберный ножевой затвор). Шибер – это пластина;
  • Шланговая;
  • Клиновая двух дисковая;
  • С упругим клином;
  • Параллельная двух дисковая.

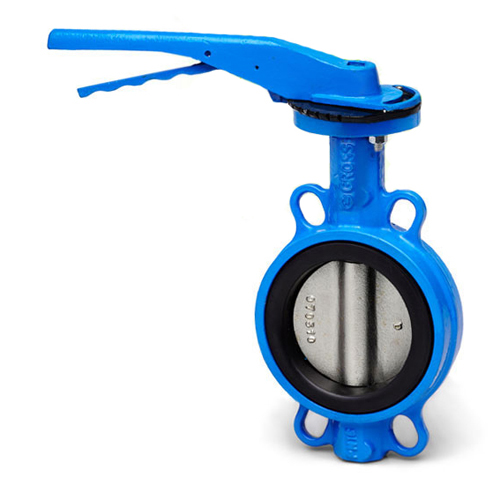

Дисковые затворы



Вид арматуры, где запирающее или регулирующее устройство выполнено в форме диска. Диск поворачивается вокруг оси, перпендикулярной или под углом к потоку воды.

Затворы бывают:

  • без эксцентриситета;
  • с эксцентриситетом.

Регулирующая арматура водопроводной сети

Данный тип арматуры регулирует параметры воды в водопроводе изменяя расход или меняя проходное сечение водопровода.

К регулирующей арматуре относятся:

  • Регулирующий клапан (вариант комбинированной арматуры);
  • Регуляторы:
  • Давления;
  • Регуляторы прямого и непрямого действия;
  • Давления от себя;
  • Регуляторы давления после себя;
  • Квартирные регуляторы давления

Это вариант регулятора давления «после себя». Предназначены для монтажа в водопроводе квартир. Ограничивают и стабилизируют давление воды в системе. Перекрывают трубопровод при отключении воды.

  • Регуляторы перепада давления, расхода, температуры, уровня;
  • Различные комбинированные регуляторы.

Обратная арматура водопроводной сети

Данный тип арматуры предотвращает обратный поток воды в автоматическом режиме. В квартирах хорошо знаком по обратному клапану устанавливаемому при монтаже счётчика воды.

Бывают:

  • Обратный клапан (ОК) и затвор (захлопка);
  • Приёмный клапан — это обратный клапан, монтируемый перед насосом;
  • Подъёмный ОК;
  • Осесимметричный ОК;
  • Невозвратно–запорный затвор;
  • Невозвратно–управляемый затвор;
  • Невозвратно–запорный клапан;
  • Невозвратно–управляемый клапан;
  • Отключающий, скоростной клапан;
  • Обратный двустворчатый затвор.



Источник: elektriksan.ru
