Арматура наружной водопроводной сети

Арматура наружной водопроводной сети

Нормальная эксплуатация водопроводной сети невозможна без надежной арматуры. Водопроводные сети комплектуют различной арматурой:

  • запорной (вентили, пробочные краны, латунные шаровые краны, чугунные шаровые краны, задвижки),
  • регулировочной (задвижки и регуляторы давления),
  • предохранительной и водоразборной (гасители, редукционные клапаны, вантузы, выпуски).

Запорная арматура

Функции запорной арматуры - это перекрытие потока жидкости или его пуск, переключение направления потока и изменение его расхода, давления, скорости.

Заторная арматура устанавливается:

  • на каждом вводе;
  • на кольцевой разводящей сети для обеспечения возможности включения на ремонт отдельных ее участков;
  • на кольцевой сети производственного водопровода, из расчета обеспечения двухсторонней подачи воды к агрегатам, не допускающим перерыва в подаче воды;
  • у основания пожарных стояков с пятью и более пожарными кранами;
  • у основания стояков хозяйственно – питьевой или производственной сети в зданиях высотой 3 и более этажа;
  • на ответвлениях от магистральных линий водопровода;
  • на рукавах в каждую квартиру, на подводках к смывным бачкам, смывным кранам и водо-обогревательным колонкам;
  • на ответвлениях к групповым душам и умывальникам;
  • после регулятора давления, перед наружными поливочными кранами;
  • перед приборами, аппаратами и агрегатами специального назначения.

Расстояние от магистрали до запорной арматуры, установленной на стояках и ответвлениях, не должно превышать 120 мм.

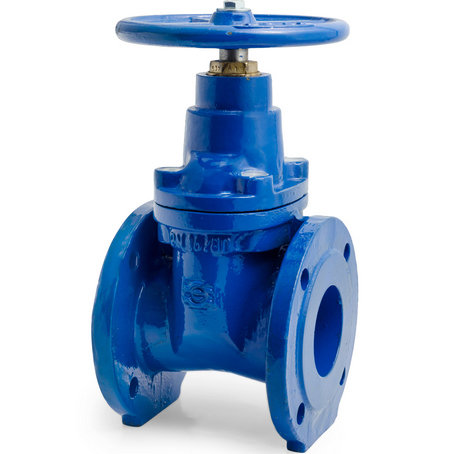

Задвижки

Задвижки — устанавливают на трубах внешних водопроводных сетей для прекращения подачи воды и отключения отдельных участков сети. Меняя площадь сечения отверстия задвижки, регулируют расход воды в трубе. Их действие обусловлено постоянным поднятием или опусканием дисков, открывающих и закрывающих трубу. Их устанавливают перпендикулярно движения потока рабочей среды.

По конструкции затвора, задвижки делятся на два вида:

  • параллельные;
  • клиновые.

Оба вида могут иметь выдвижной или невыдвижной шпиндель.
По конструкции шпинделя на задвижке, задвижки бывают с выдвижным и не выдвижным шпинделем.

Параллельные задвижки

Запорное устройство параллельной задвижки состоит из двух дисков и расположенных между ними односторонне скошенных клиньев. Вращение маховика, связанного со шпинделем, поднимает диски (открывает задвижку) или опускает диски (закрывает задвижку). Для обеспечения более плотного закрытия клинья, при опускании дисков, раздвигаются и прижимают диски к гнёздам.

Клиновые задвижки

В клиновых задвижках запорное устройство состоит из одного круглого диска. Плотность закрытия задвижки обеспечивается клинообразной формой диска,  вводимого в гнездо между наклонными уплотняющими кольцами корпуса.

Задвижки изготавливают из чугуна и стали. Их преимуществом является незначительное гидравлическое сопротивление в открытом положении, возможность переменного направления движения рабочей среды. А недостатками - трудность ремонта изношенных уплотнительных поверхностей затвора,  возможность гидравлического удара в конце хода запорных дисков.

Для облегчения открытия задвижек больших диаметров их снабжают обводными линиями. Это позволяет выровнять давление по обеим сторонам диска и облегчает открытие задвижки.

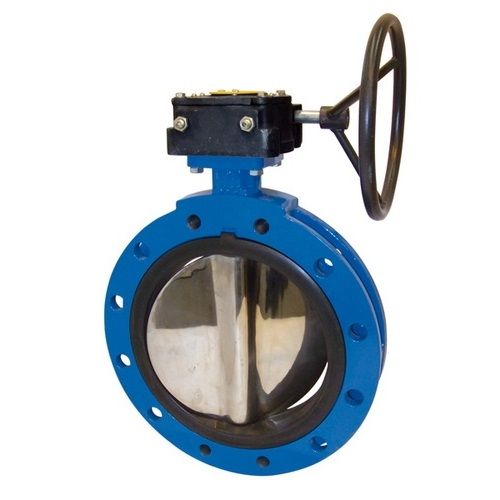

Дисковые поворотные затворы



В настоящий момент Дисковые Поворотные Затворы являются одним из наиболее популярных видов запорной арматуры.

Принцип действия Дискового Поворотного Затвора состоит в том, что поворотный диск, прижимается к уплотняющей поверхности седла внутри корпуса, преграждает путь потоку воды, а при повороте диска на 90 градусов вода свободно проходит через затвор.

Основными преимуществами дисковых поворотных затворов являются:

  • Малый вес;
  • Малая строительная длина;
  • Герметичное перекрытие потока в обоих направлениях;
  • С рабочей средой контактируют только две детали: седловое уплотнение и диск;
  • Небольшое сопротивление, оказываемое поворотным затвором потоку рабочей среды (высокое значение коэффициента Kv);
  • Сменное седловое уплотнение;
  • Запорная и регулирующая функции.

Недостатки поворотных затворов является то, что они вызывают большие потери напора, чем обычные задвижки.

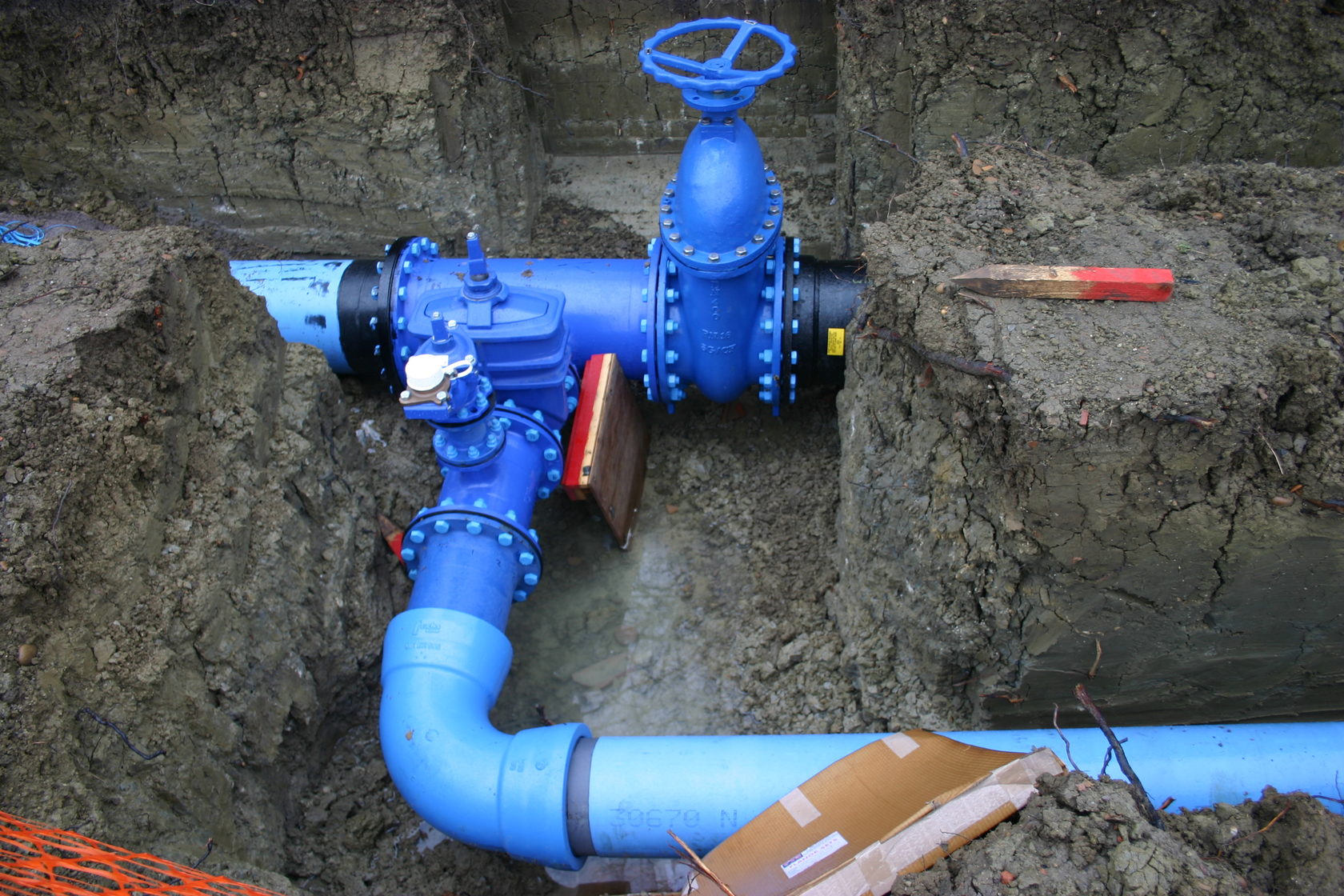

В местах установки запорной арматуры в сети обычно устраивают смотровые колодцы.

Предохранительная и отсечная арматура

Для предотвращения обратного движения воды по водоводам к насосным станциям применяют обратные клапаны. Для отключения, на время ремонта, обратных клапанов их устанавливают между напорным патрубком насоса и задвижкой.


Источник: www.podvod.ru
