Арматура для водоснабжения зданий

Управление трубопроводной системой, каковой является внутренний водопровод, и распределение воды потребителям осуществляются с помощью запорной, регулирующей и предохранительной арматуры самого различного назначения, типа и принципа действия.

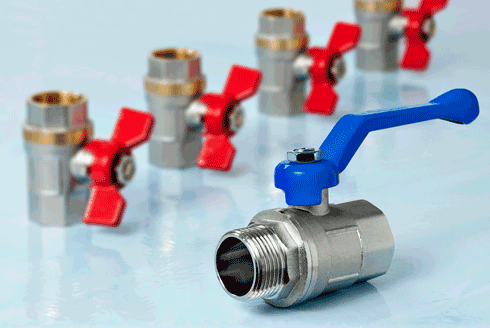

Установка запорной арматуры на внутренних сетях предусматривается: на каждом вводе, на кольцевой разводящей сети для обеспечения выключения на ремонт ее отдельных участков (не более чем полукольцо), у основания пожарных стояков с числом пожарных кранов 5 и более, у основания стояков хозяйственно-питьевой и производственной сети в зданиях высотой 3 этажа и более, на ответвлениях, питающих более 5 водоразборных точек, на ответвлениях в каждую квартиру или номер гостиницы, на подводках к смывным бачкам, смывным кранам и водонагревательным колонкам, на ответвлениях к групповым душам и умывальникам.

В сетях горячего водопровода запорная арматура устанавливается: у основания подающих и циркуляционных стояков в зданиях и сооружениях высотой 3 этажа, на ответвлениях трубопровода к секционным узлам.

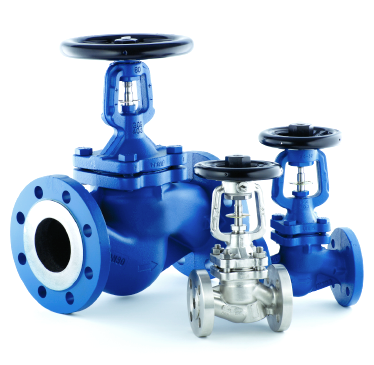

Кроме того, запорная арматура устанавливается перед наружными поливочными кранами. В качестве запорной арматуры используют вентили и задвижки. Задачей запорной арматуры является перекрытие потока жидкости и отключение для ремонта отдельных участков трубопроводов.

Регулирующая арматура предназначается для поддержания в водопроводной сети здания более или менее и постоянного давления и расхода несмотря на изменение внешних условий системы (например, колебаний давления в городской водопроводной сети и т. п.).

В качестве регулирующей арматуры используют элементы с постоянными местными сопротивлениями (диафрагмы, насадочные втулки) и гидравлическое оборудование, у которого изменяется живое сечение проходного отверстия (регулирующие муфты, регуляторы давления и т.п.).

Регулятор давления относится к категории двухседельных регуляторов с разгруженным плунжером. Он регулирует давление после себя за счет изменения площади проходного отверстия.

Регулятор давления представляет собой автоматическое устройство, в котором гидравлические рабочие органы могут комплектоваться с электрическими, пневматическими и гидравлическими исполнительными механизмами, которые перемещают и устанавливают в необходимом положении затвор регулирующего органа. С его помощью можно снижать избыточное давление и поддерживать необходимые напоры в поквартирных подводках к водопроводной арматуре.

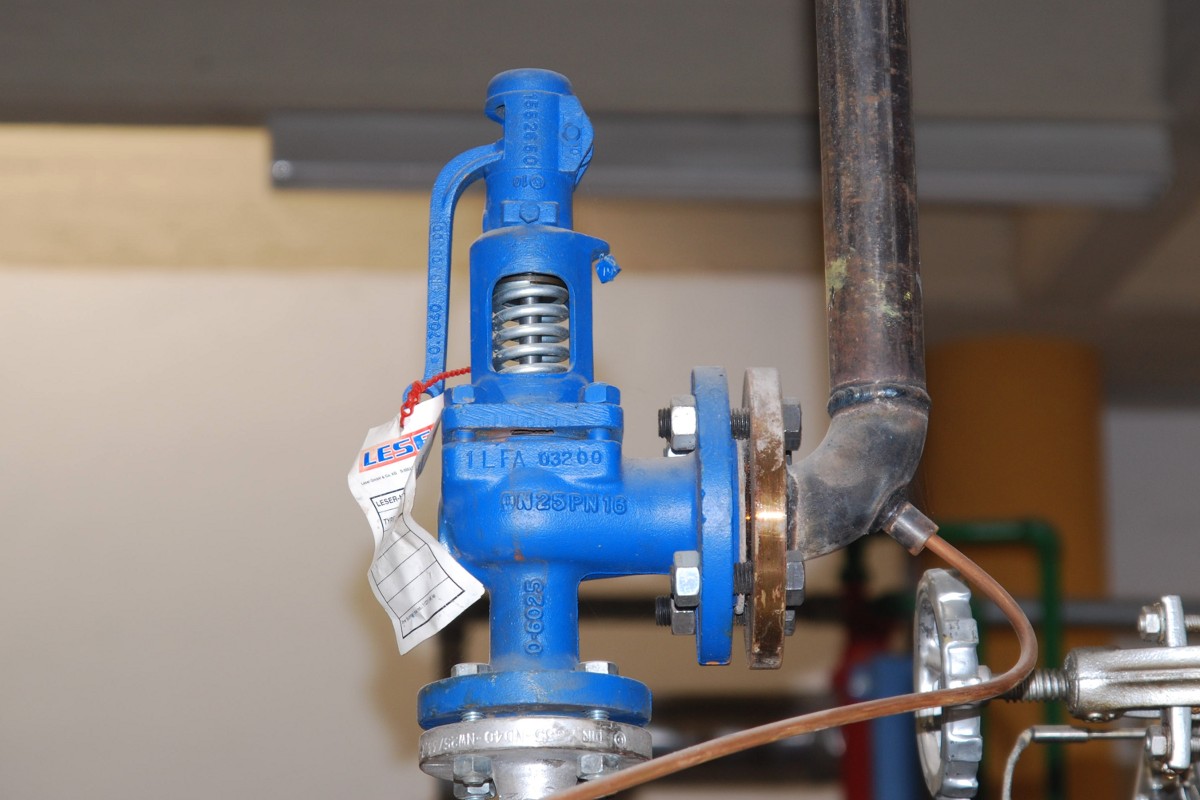

Предохранительная арматура. К предохранительной арматуре относятся предохранительные клапаны, обратные клапаны, воздухоотводчики. Предохранительная арматура защищает оборудование и трубопроводы от повышенных и недопустимых давлений жидкости, газа и пара.

При превышении допустимого рабочего давления в трубопроводной системе предохранительный клапан открывается автоматически и сбрасывает избыток рабочей среды, предотвращая возможность аварии. Клапаны бывают открытого и закрытого типа. В предохранительном клапане закрытого типа рабочая среда сбрасывается в трубопровод. В этом случае клапан герметичен и работает с противодавлением.

К предохранительному клапану предъявляются следующие основные требования: должен безотказно срабатывать при установлении в системе предельного давления полного открытия, в открытом состоянии должен пропускать рабочую среду в количестве не менее оговоренного расчетом с тем, чтобы давление в системе не могло повыситься сверх допустимого, при снижении давления в трубопроводной системе должен закрыться и сохранить герметичность.

Конструктивно предохранительные клапаны отличаются принципиальными схемами. Они бывают рычажно-грузовыми и пружинными. Для подъема пружинных предохранительных клапанов необходимо давление большее, чем у грузовых, причем оно растет с увеличением жесткости пружины. Обратные клапаны предотвращают движение воды в обратном направлении.

Водоразборная арматура является одним из самых важных элементов внутреннего водопровода зданий. Она во многом определяет успешное его функционирование в целом. Водоразборная арматура — основной источник утечек и непроизводительных расходов воды.

По своему назначению водоразборная арматура подразделяется на собственно водоразборную (туалетные краны умывальников, смесители умывальников, моек и ванн) и наполнительную (поплавковые клапаны смывных бачков).

Конструктивно водоразборная арматура отличается очень большим разнообразием. По принципу работы запорных органов водоразборная арматура может быть следующих типов: вентильного, золотникового, шайбового, клапанного.

Не все перечисленные запорные органы используются в равной степени. Кроме того, водоразборная арматура делится на: туалетные краны, подающие воду одной температуры (либо только холодной, либо только горячей), поплавковые клапаны для наполнения смывных бачков, смесители, имеющие две подводки воды (холодную и горячую) и позволяющие регулировать температуру и расход подаваемой воды.

Для обеспечения долговечности водоразборную арматуру изготовляют из цветных металлов и покрывают декоративным покрытием. Для обеспечения рациональной работы водоразборной арматуры важен выбор типа и шага резьбы.

Смесительная водоразборная арматура предназначается для подачи и смешения холодной и горячей воды. В зависимости от назначения она подразделяется на смесители для моек, умывальников, ванн и душевых. По способу регулирования температуры и расхода воды они делятся на вентильные (точнее, на двухвентильные), шайбовые (с одной рукояткой управления), термостатические и пр.

Смесители двухвентильного типа получили самое широкое распространение из-за простоты изготовления и ремонта. Но вместе с тем им свойственны плохие регулирующие показатели. Смесители с одной рукояткой позволяют экономно расходовать воду и теплоту, так как отрегулированная температура при пользовании смесителем сохраняется и при его повторном открытии (с небольшой поправкой на остывание в трубах при длительном перерыве водозабора).

Наполнительная арматура служит для подачи воды в смывные бачки, напорно-запасные баки и другие емкости, которые могут быть заполнены водой до определенного уровня. По достижении расчетного уровня подача воды должна быть надежно перекрыта. Существуют два основных типа поплавковых клапанов для смывных бачков: работающих и закрывающихся против давления в подводке и клапанов попутного давления.
