Анатомия шарового крана

Анатомия шарового крана

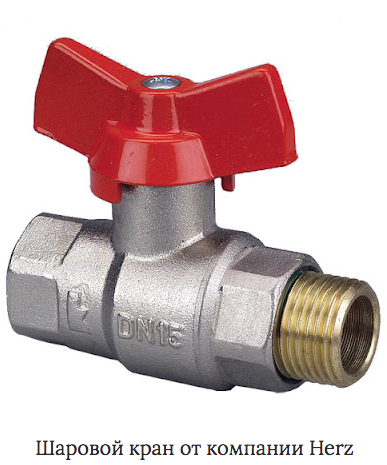

Обыденно обсуждать анатомию человека, интерьер зданий, комплектацию автомобилей и начинку компьютеров. Предлагаю Вам открыть для себя анатомию изделий запорной арматуры. Стартовый предмет для анализа - шаровой кран для воды.



Данное изделие установлено практически в каждом жилье в нашей стране. Это незаменимый элемент систем отопления и водоснабжения. Он выполняет функцию перекрытия потока рабочей среды (в большинстве случаев воды). Кран очень надежный и простой в использовании. Но в то же время имеет сложную конструкцию. Изделие состоит из 10-14 элементов (в зависимости от конструкции узла штока).

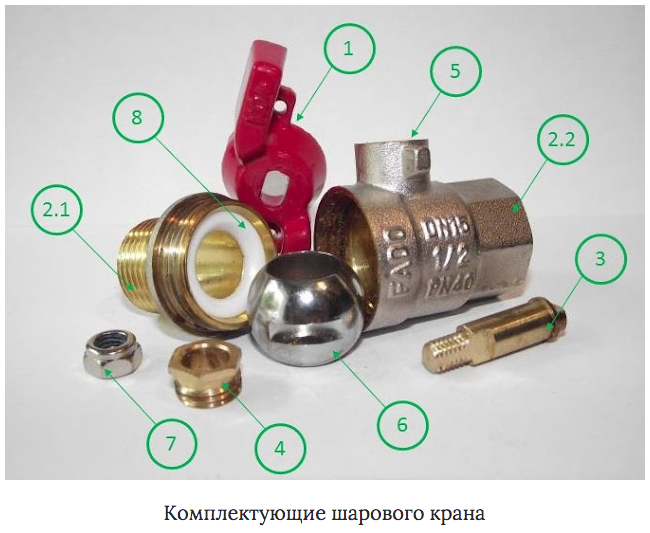

Вот перечень основных узлов крана:

- рукоять (поз.1 (см. рисунок));
- корпус (2.1 и 2.2);
- шток (3);
- поджимная гайка (4);
- уплотнитель штока (5 (на рисунке не видно));
- шар (6);
- гайка крепления рукоятки (7);
- седельные кольца (8).

Основным рабочим элементом конструкции является затворный шар (6). Он фиксируется меж двух седельных колец (8). В нем есть отверстие, через которое протекает вода. Путем его поворота, кран перекрывает путь воды. Закрытие прибора осуществляется с помощью поворота рукояти (1). Она крепится к корпусу гайкой (7). Усилие от манипуляции ручки к шару передается через шток (3). Шток вставляется в паз затворного шара и крепится к корпусу крана (2) с помощью поджимной гайки (4). Герметизируется узел штока за счет уплотнения (5).

А теперь углубимся в анатомию.

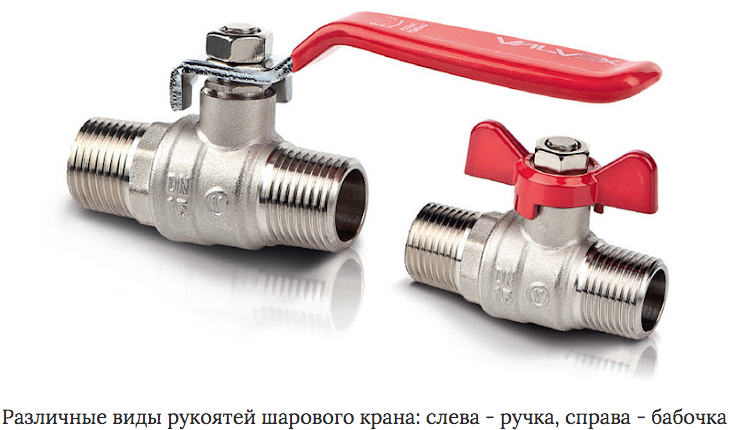

Рукоять. Они бывают двух типов: ручка и бабочка.



Бабочка имеет небольшие габариты и имеют меньшую стоимость. Потому краны с таким типом рукояти могут устанавливаться в самых разнообразных местах и положениях. Сплавы алюминия преобладают в качестве материала для этих изделий.

Ручки как правило стальные. Некоторые заводы добавляют полимерное или резиновое покрытие. Удобнее при эксплуатации. Усилий при открывании необходимо намного меньше. Но из-за размеров присутствуют ограничения с местом установки.
Могут быть различных конфигураций и цветов.

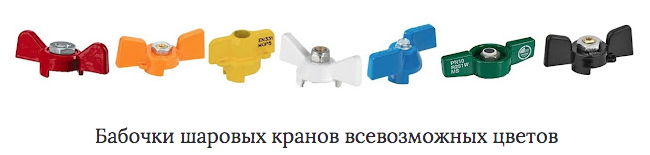

Желтый цвет бабочки соответствует газовым кранам, оранжевый – к системам солнечных коллекторов. Синим цветом часто обозначают краны для холодной воды. Зеленым, что материалы крана не имеют вредных веществ и изготовлены специально для питьевой воды. Основной цвет – красный.

От конструкции рукояти зависит лишь удобство перекрытия.

В преобладающем количестве, корпуса шаровых кранов изготавливают составными. Из двух полукорпусов: малого (2.1) и большего (2.2). Как правило, для производства корпусов используют латунь. Но бывают также краны из меди, пластика и нержавеющей стали.

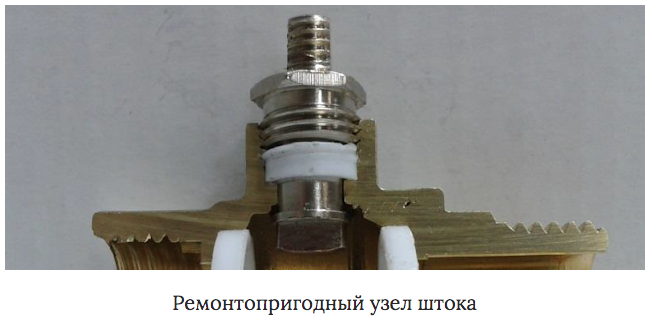

Следующим и очень важным есть узел штока. Количество и тип элементов зависит от модификации этого узла. В данном случае (как на рисунке) показан кран с ремонтопригодным узлом штока. На латунный шток помещается кольцевой уплотнитель из тефлона (PTFE). Такая конфигурация позволяет ремонтировать кран в процессе эксплуатации.

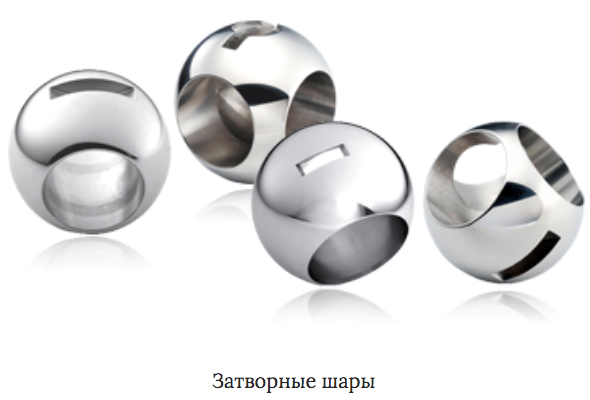

Затворный шар
преимущественно изготавливается сферической формы. Хотя бывают разные модификации, и даже квадратные.


Так как поверхность в процессе работы плотно контактирует с тефлоновыми седельными кольцами, его поверхность должны быть идеальная. Поэтому шар процессу полирования, а также покрывают сверху хромом для улучшения скольжения. Этот элемент также производится из латуни. Те производители, которые ходят максимально удешевить свою продукцию делают шары из стели или чугуна, а седельные кольца из полиэтилена. Это негативно сказывается на свойствах и жизненном цикле крана.

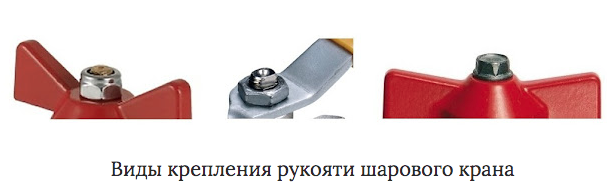

Последней деталью есть гайка крепления рукоятки. Они также бывают разнотипными. Некоторые конструкции заменяют гайку на болт.




Зачастую используемый материал – железо. Но бывают и латунные модели. Последние имеют преимущество по коррозионной стойкости.


Источник: hwapp85.blogspot.com
