Аксиальные или надвижные фитинги: обзор системы и правила монтажа

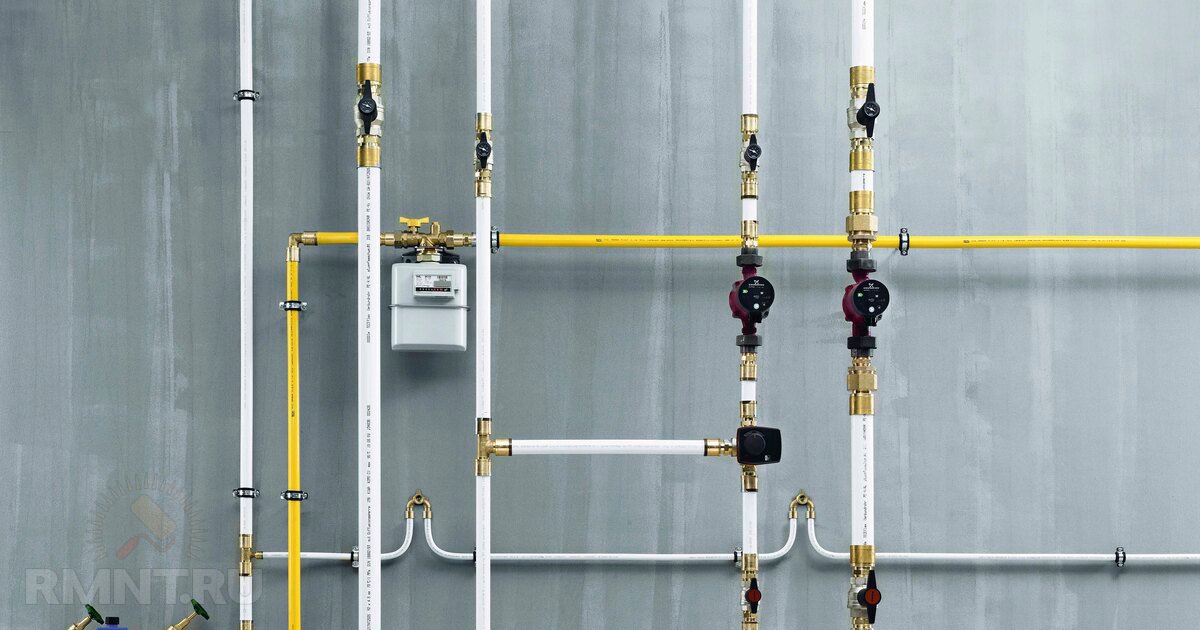

Дороговизна современных инженерных коммуникаций обусловлена в первую очередь их продолжительным сроком службы и удобством монтажа. В статье речь пойдет о трубопроводах с аксиальными фитингами, рассчитанными на эксплуатацию в течение не менее 50 лет и считающимися наиболее современным типом систем водоснабжения и отопления.
Недостатки распространённых трубопроводов
Более двух десятков лет на российском рынке полипропиленовые и металлопластиковые трубы занимают лидирующие позиции по популярности. И это в то время, когда существуют более совершенные в техническом плане системы, давно считающиеся устоявшимся стандартом на Западе. Причины такого явления просты: производство на территории СНГ не развито, а высокая стоимость и обусловленный ею низкий спрос на импортные изделия не позволяют развить полноценную логистическую сеть, что позволило бы решить вопрос дороговизны.
Тем не менее, даже сегодняшний уровень цен на полиэтиленовые трубы с надвижными фитингами делает их применение полностью оправданным с учётом всех преимуществ, главное из которых это эксплуатационный ресурс. Однако прежде, чем перейти к рассмотрению достоинств аксиальных фитингов, следует рассмотреть недостатки, свойственные другим трубопроводам, но отсутствующих в рассматриваемой нами системе. Это лучше сделать на примере альтернативных вариантов:

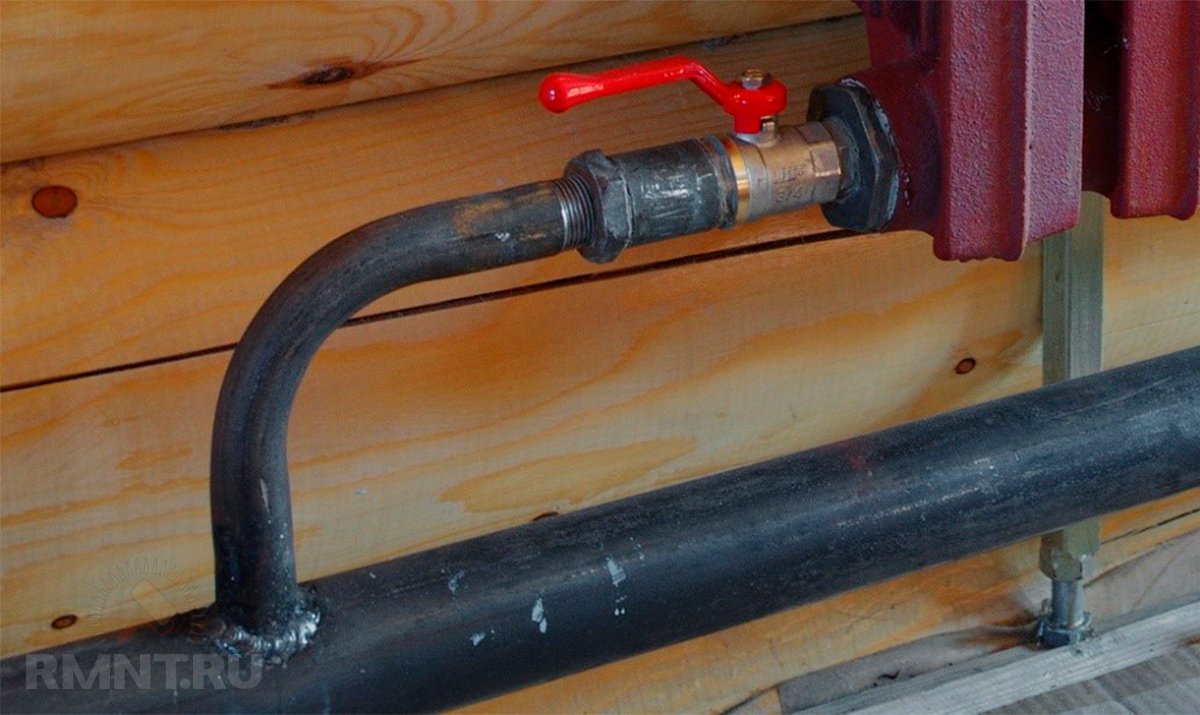

- Металлические трубы требуют оборудования для сварки или пайки. Стальные трубы подвержены коррозии, приводящей к ухудшению качества воды и сокращению срока службы системы, а коррозионностойкие материалы, например медь, стоят довольно дорого. В виду перечисленного, металлические трубы в том числе не предназначены для скрытого монтажа.
- При пайке полипропиленовых труб невозможно контролировать качество выполнения соединений, которое зависит не только от профессионализма монтажника. Характерная болезнь таких систем — снижение условного прохода до 30–40% от номинала.
- Металлополимерные трубы с резьбовыми пресс-фитингами являются, по сути, бюджетным аналогом аксиальных систем, но при этом имеют гораздо меньший эксплуатационный ресурс. Ко всему прочему, соединения таких труб нельзя замуровывать.
Большинство недостатков той или иной системы трубопроводов обусловлены не материалом самих труб, а типом соединений. Для вышеперечисленных примеров свойственна низкая технологичность монтажа, из-за которой нельзя гарантировать постоянное качество соединений, тогда как надёжность всей системы определяется наиболее слабым её узлом.
Особенности систем с надвижными фитингами
Наиболее надёжными на сегодняшний день считаются неразъёмные соединения, именно их допускается применять при сборке систем скрытого монтажа. Ближайший родственник аксиальных фитингов это обжимные соединения для полиэтиленовых труб, но они имеют несколько отличий. Во-первых, важно соблюсти правильное позиционирование, чтобы пояски, формирующиеся при обжиме, совпали с кольцевыми желобками на штуцере. Во-вторых, обжимные фитинги не рекомендованы для соединения труб из PE-RT, тогда как надвижные пригодны для использования со всеми видами сшитого полиэтилена. Третье отличие — принципиально другой процесс монтажа: из работы с обжимными соединениями сохранились только порядок подготовки труб и необходимость применения специального инструмента.
В остальном аксиальные системы по своим эксплуатационным характеристикам полностью соответствуют трубопроводам на обжимных фитингах. Усилие разрыва соединения превышает 1 кН, трубопровод способен работать под давлением до 12 бар и выдерживать кратковременные скачки до 18–20 бар, температура транспортируемой жидкости может достигать 100 °С.
Сказанное справедливо для материалов большинства производителей, предоставляющих официальную гарантию на свою продукцию. Существует серия китайских подделок, которые немногочисленны и хорошо распознаются по качеству штамповки и литья. Такие материалы не имеет смысла использовать в системах с избыточным давлением или работающих при высоких температурах, как и нет смысла комбинировать дорогие качественные трубы с второсортными фитингами.
Ассортимент ведущих производителей
На рынке сантехнических материалов можно встретить системы надвижных аксиальных фитингов из латуни и пластика. Каждый вариант имеет свои особенности монтажа и различные требования к условиям эксплуатации.

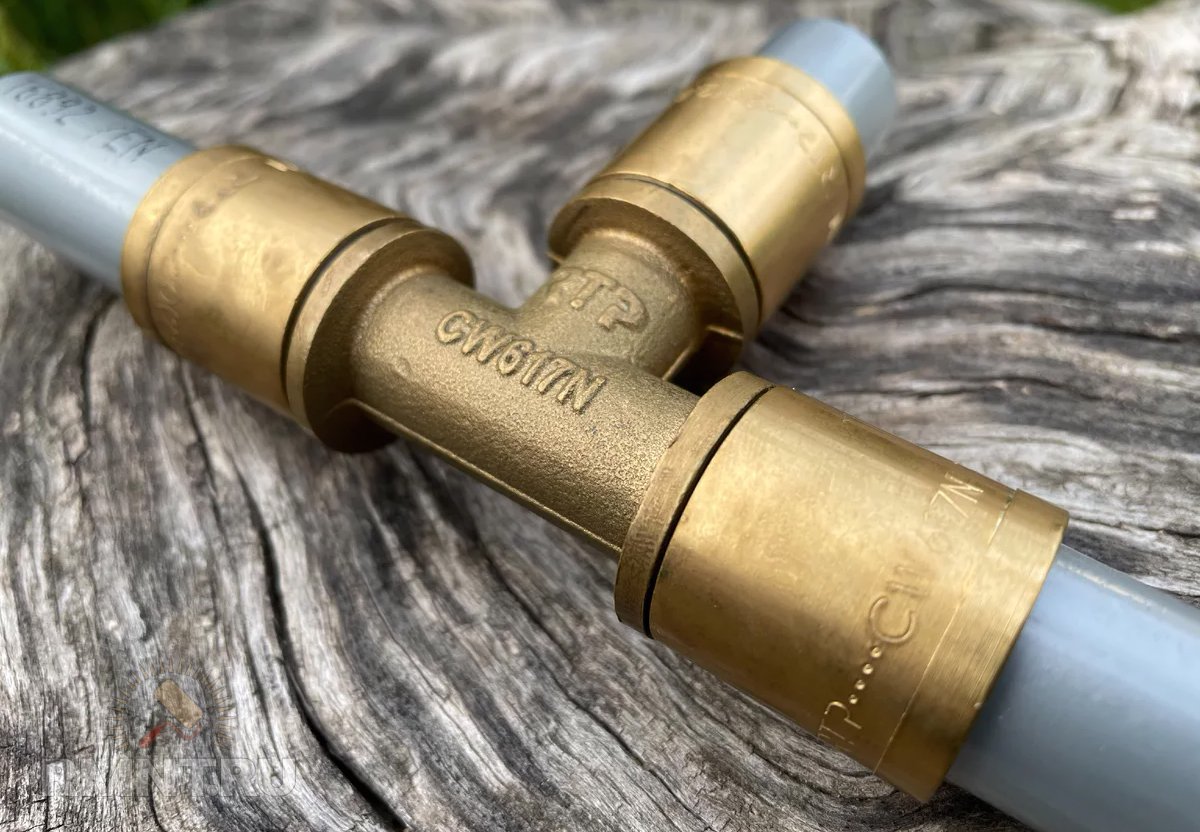

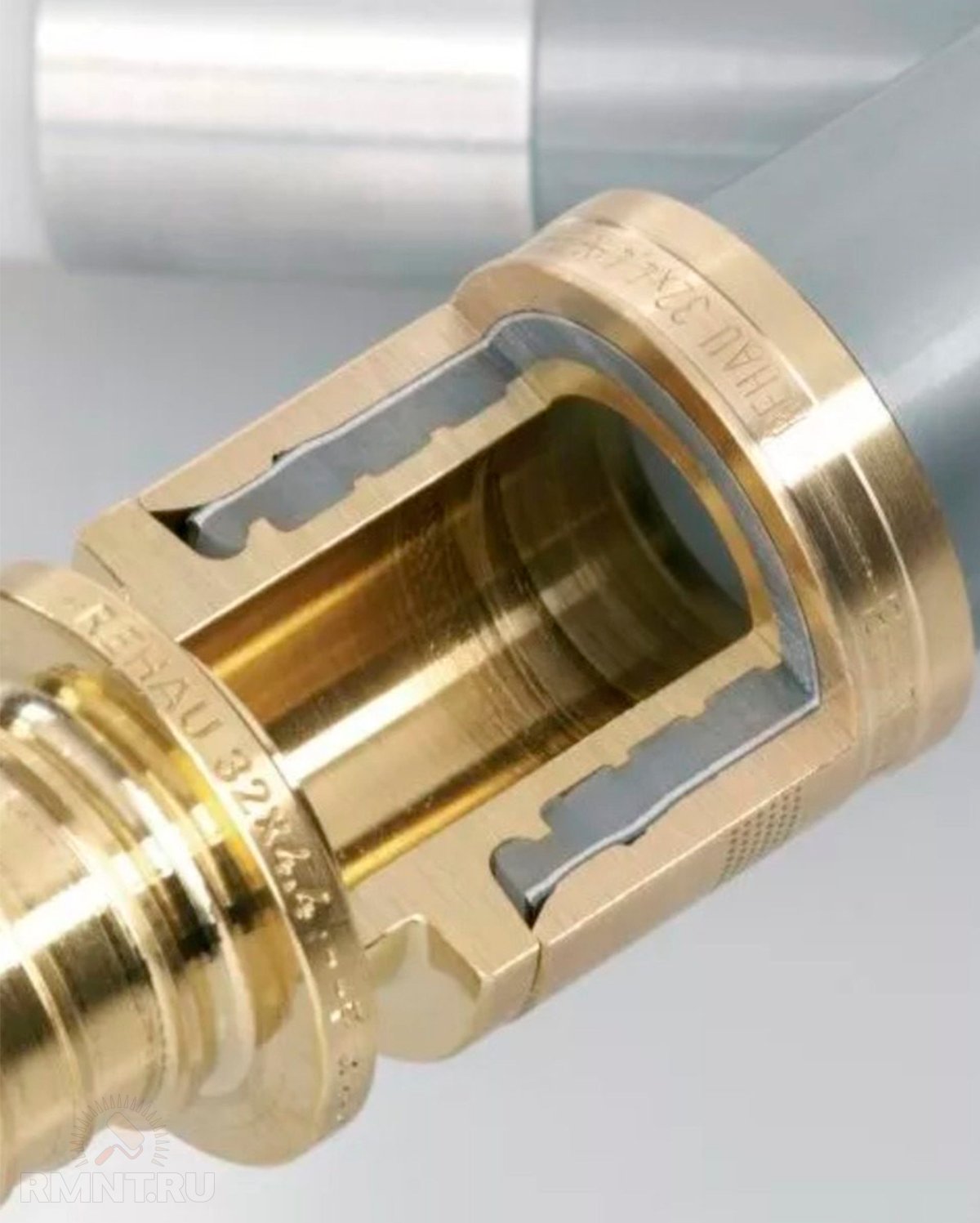

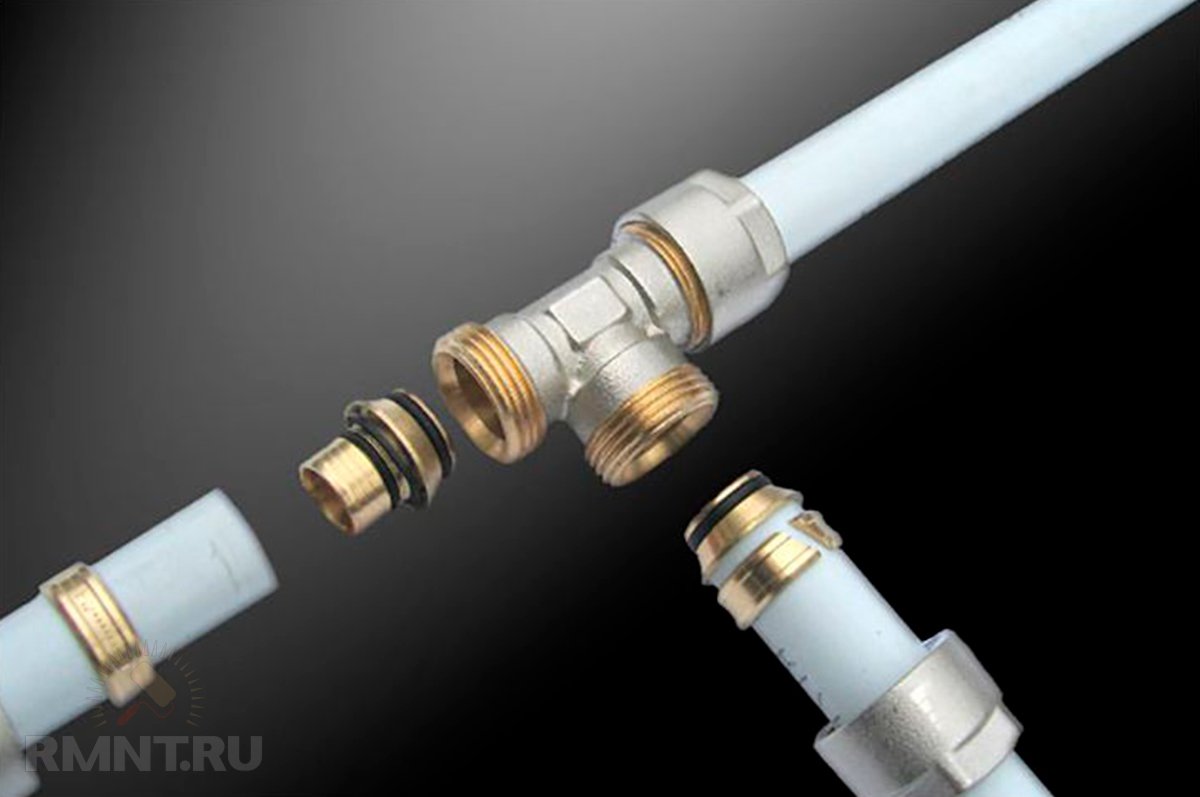

Металлические пресс-фитинги были прародителем современных систем из полимерных материалов. Латунные изделия дороже, но их сложнее подделать из-за высоких требований к качеству сплава, что объясняет стабильно высокую надёжность. В то же время качественные фитинги из пластика обладают характеристиками, превосходящими металл: высокую стойкость к знакопеременным нагрузкам и агрессивным средам. Пример тому — REHAU, которые считаются эталоном надёжности в мире сантехники.

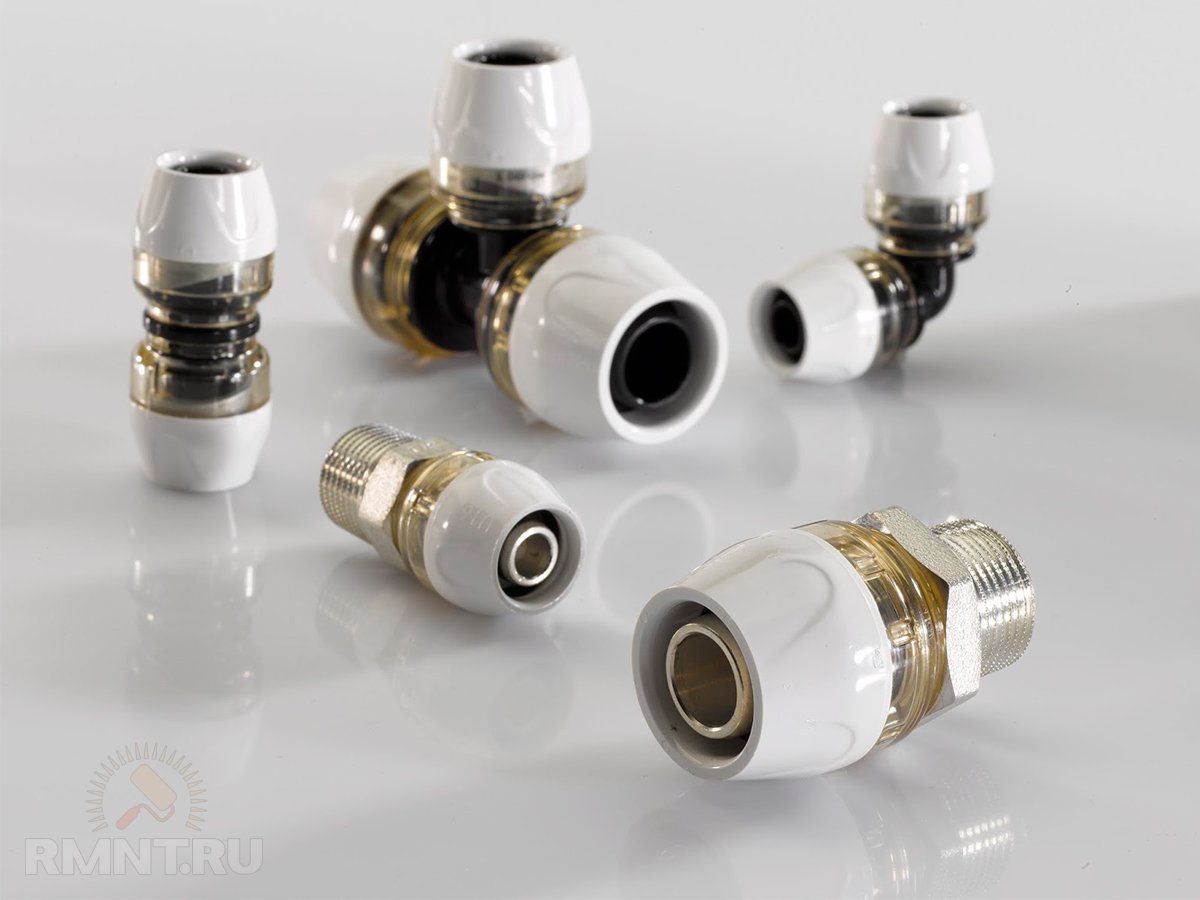

Большинство же производителей сосредоточены на производстве металлических фитингов, к ним относятся VALTEC, ProAqua, General Fittings и TECE. Также распространены менее дорогостоящие в сравнении с REHAU системы из полимерных материалов — UPONOR и KAN-Term. Но нужно помнить, что продукция из Европы в России распространена мала, из-за чего велик риск нарваться на китайскую подделку вместо оригинального качественного изделия.

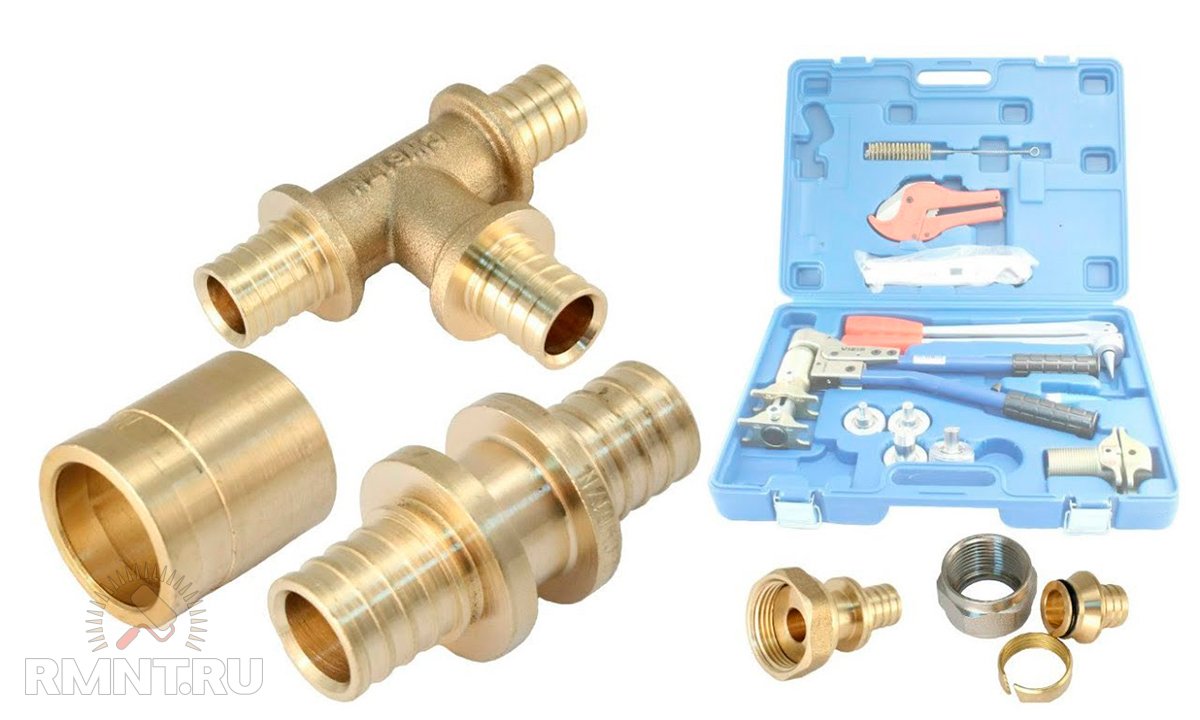

Ассортимент у большинства производителей невелик: прямые соединители, тройники, уголки, переходы на резьбовое соединение, а также универсальные обжимные гильзы. Как правило, все элементы относятся к системе труб 16-го или 20-го диаметра, хотя наиболее старые представители рынка предлагают материалы для систем с любым условным проходом вплоть до 50 мм. Кроме того, выгода от покупки брендовой сантехники ещё и в том, что производитель предлагает специальную арматуру для подключения радиаторов отопления, коллекторы с соединениями под опрессовку, кронштейны для смесителей и прочее.
Где взять инструмент
Использование систем аксиальных фитингов считается прерогативой профессиональных монтажных бригад. Всё оттого, что в многочисленных демонстрациях возможностей материала представлены также и комплекты оборудования, которые не может себе позволить рядовой мастер и которые нецелесообразно приобретать для разового использования.
Однако использовать профессиональный инструмент с электрическим приводом не обязательно. Существуют комплекты ручного инструмента, которые не способны обеспечить столь высокую производительность монтажа, однако вполне пригодные для сборки небольших систем водо- и теплоснабжения для дома или квартиры.
Вариант для тех, кто хочет собрать систему самостоятельно — взять комплект инструмента в аренду. Такая возможность есть в любом городе, где действует представительство крупных производителей труб и фитингов. Здесь действует одна хитрость: лучше поручить менеджеру не только предоставить необходимые инструменты, но и материалы, предоставив схему прокладки трубопроводов. Таким образом если работы затянутся из-за нехватки фитингов или трубы, вы сможете продолжать использовать инструмент бесплатно.
Комплект специального инструмента состоит всего из трёх позиций:

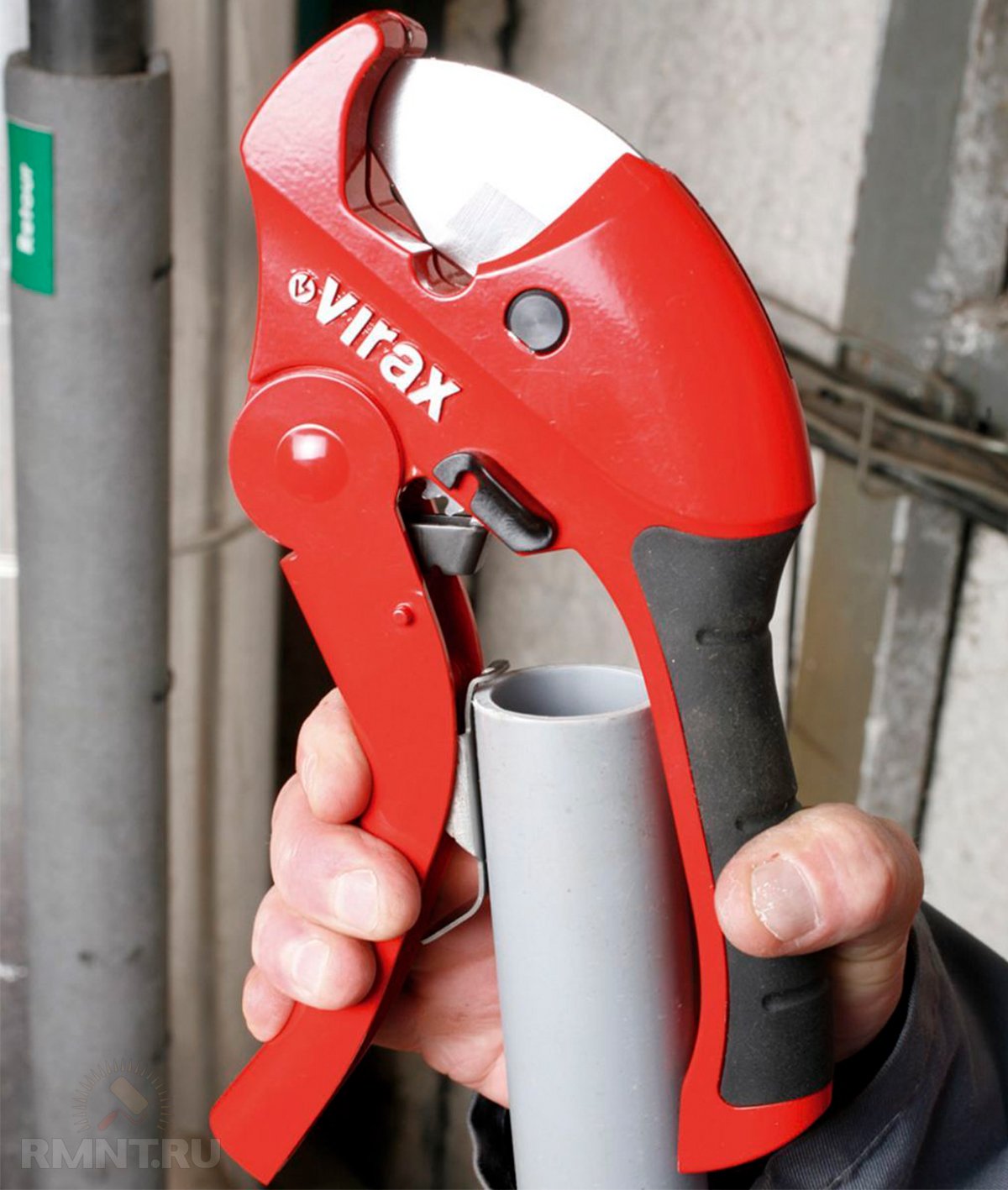

- Ножницы. Подойдёт большинство ножниц для пластиковых труб. Резать ножовкой или УШМ полиэтиленовые трубы нельзя: только трубные ножницы образуют прямой срез без заусенцев.

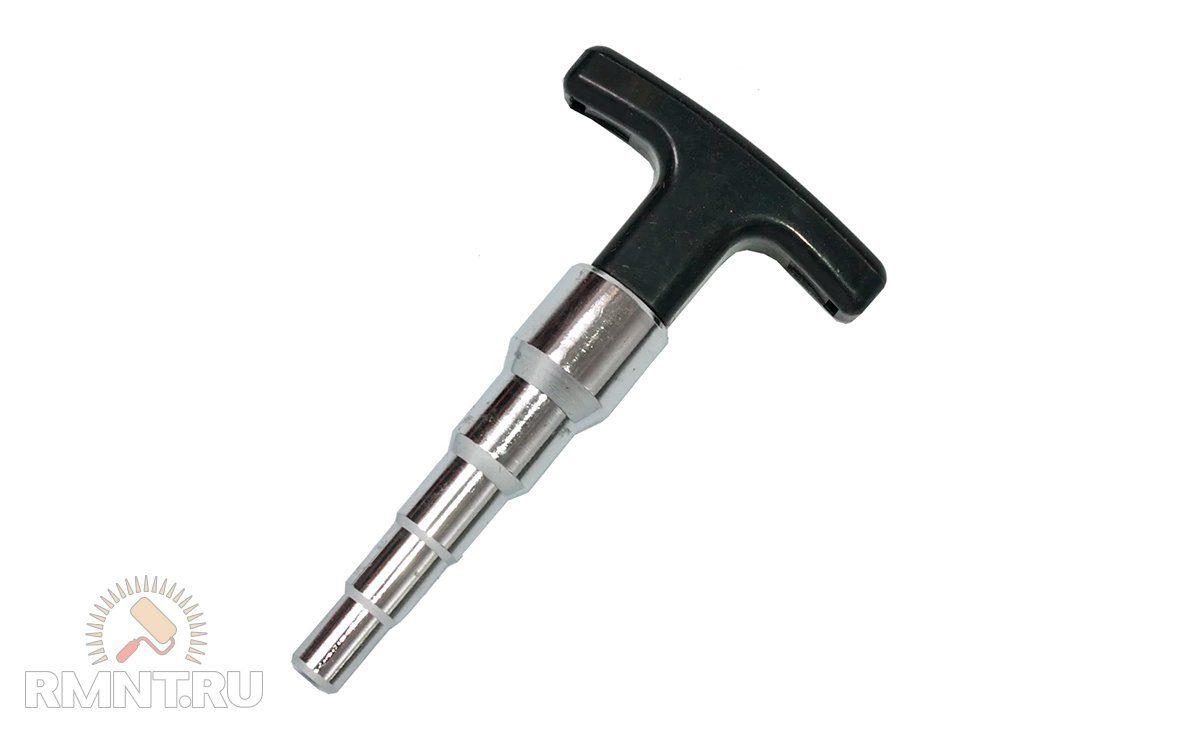

- Калибратор. После обрезки труба может деформироваться, а её внутренний диаметр изначально меньше, чем необходимо для надёжной опрессовки. Чтобы обработать конец перед обжатием, предусмотрен специальный инструмент — калибратор, расширяющий условный проход и выравнивающие профиль до формы идеального круга. Если по каким-либо причинам кромка получилась рваной, для снятия фаски используют другой специнструмент — риммер. Разница в скорости работы ручным и профессиональным инструментом очевидна на примере работы калибратора. Электрический привод позволяет калибровать трубу за несколько секунд и в одно движение, тогда как ручная обработка требует больше времени и дополнительных физических усилий.

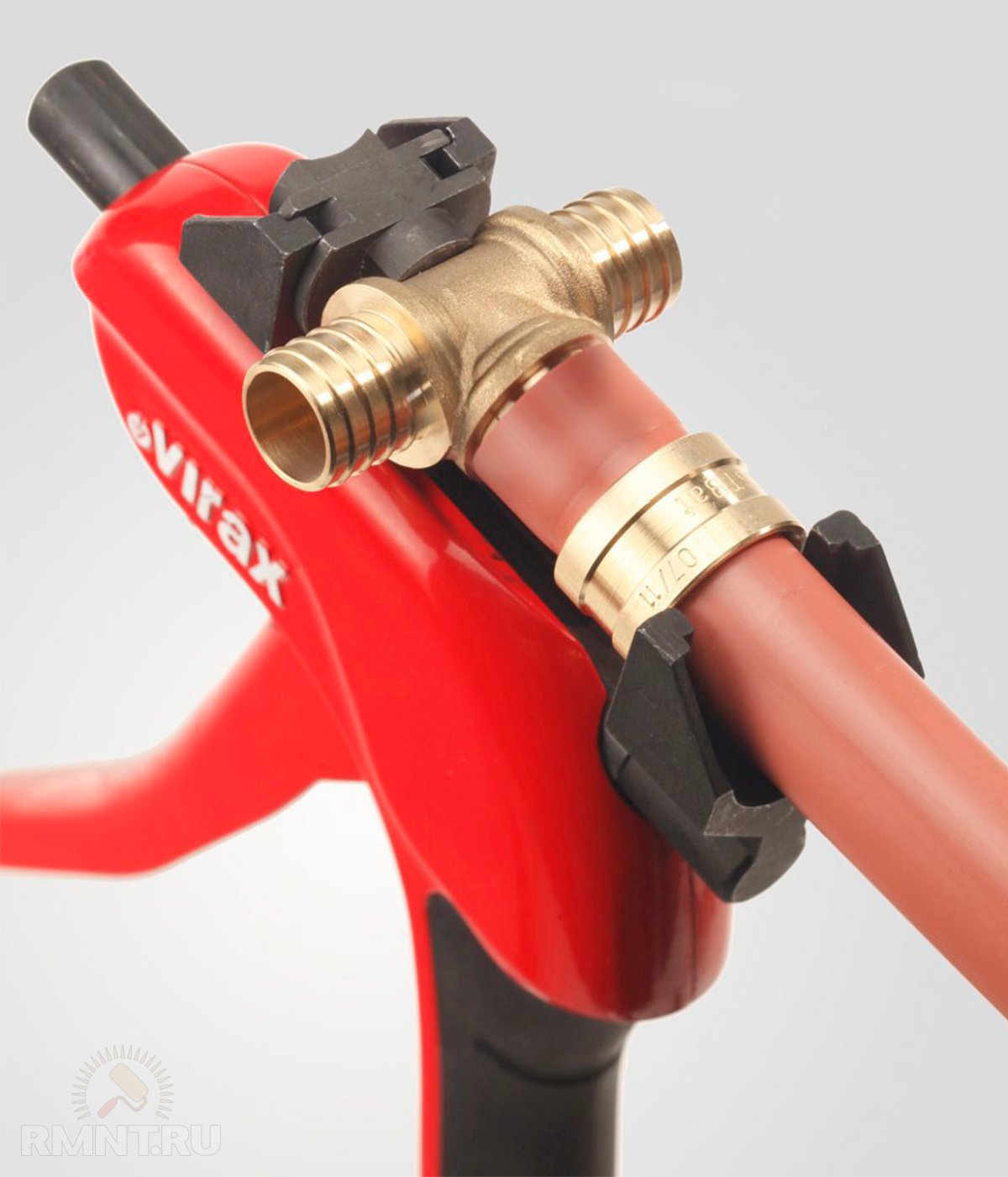

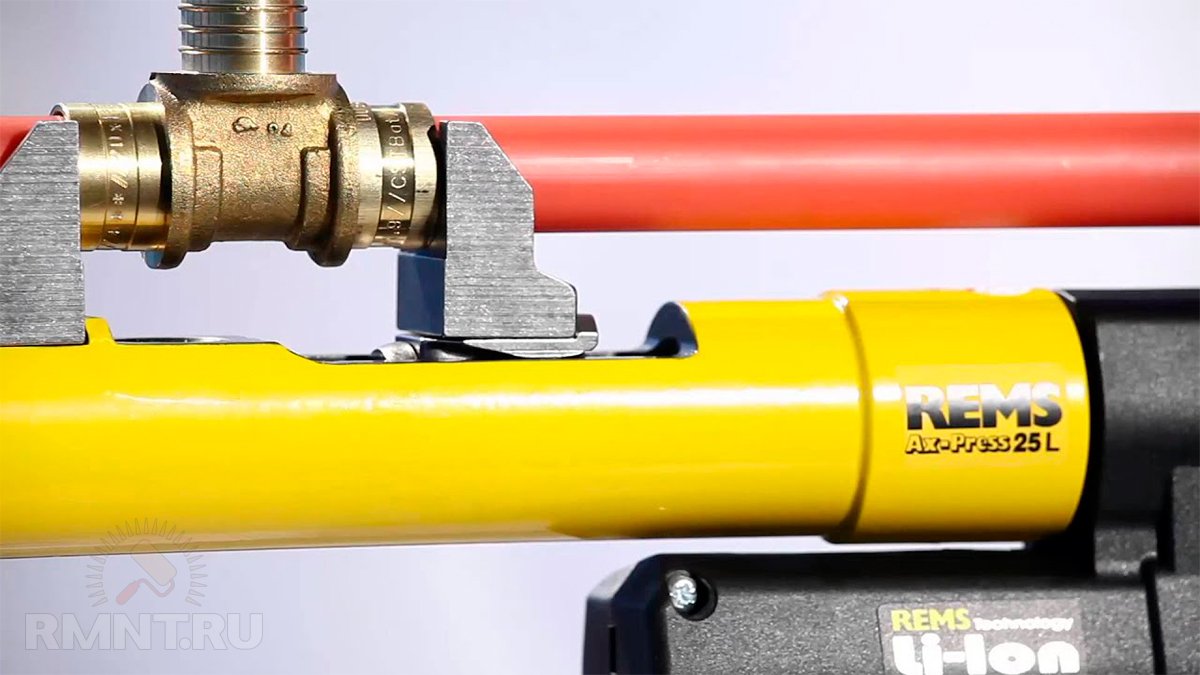

- Опрессовщик. Устроен крайне просто и представляет из себя подвижный хомут в виде вилки, который позволяет затолкать надвижную гильзу на фитинг, передавая усилие нажатия через специальный поясок. Как и калибратор, опрессовщик может быть рычажным или с электроприводом, разница тоже выражается в скорости и удобстве работы.
Если инструмент будет взят в аренду, нужно позаботиться, чтобы к моменту начала работ имелось все подготовленное к монтажу сантехническое оборудование и вспомогательный инструмент. Понадобится перфоратор или иное оборудование для прямого крепежа, клипсы, запорная арматура, ключи и герметик для резьбовых соединений и прочее. Чтобы сократить время аренды инструмента, к началу работ по опрессовке следует проложить все трубы в теплоизоляции, оставив запас на подрезку и обработку краёв.
Правила монтажа
По технологичности выполнения соединений надвижные фитинги обошли все существующие аналоги. Удобство работы и постоянно высокое качество работы стали визитной карточкой этих систем, что наглядно демонстрирует простая схема опрессовки трубопровода:
- Подрезать край трубы вровень с упорным бортом фитинга.
- Накинуть на трубу гильзу, обратив её развальцованной юбкой к срезу.
- Расширить калибратором трубу до тех пор, пока ригель не войдет по отметку нужного диаметра. В случае с электроинструментом следует дождаться полного окончания цикла его работы.
- Вставить в расширенный край трубы фитинг до упора.
- С помощью опрессовщика натянуть обжимную гильзу.
По скорости процесс выполнения соединения не уступает даже пайке: хотя на разогрев стыка требуется всего несколько секунд, после сведения нужно выждать некоторое время до остывания пластика, как правило на это уходит около минуты. В то же время скорость опрессовки аксиальной системы составляет около 35–40 сек при использовании ручного инструмента и около 15–20 сек при работе профессиональным электрическим оборудованием.
