Аксиальные фитинги и трубы из сшитого полиэтилена

Доброго времени суток всем, кто читает эту статью. В ней я кратко расскажу про аксиальные фитинги и трубы для них. В настоящее время они становятся все популярнее. Особенно у застройщиков, которые используют их везде, где можно и нельзя. Все свои статьи я стараюсь начинать с определений и здесь не будет никаких исключений.

Что такое аксиальный фитинг?

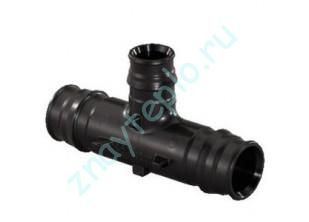

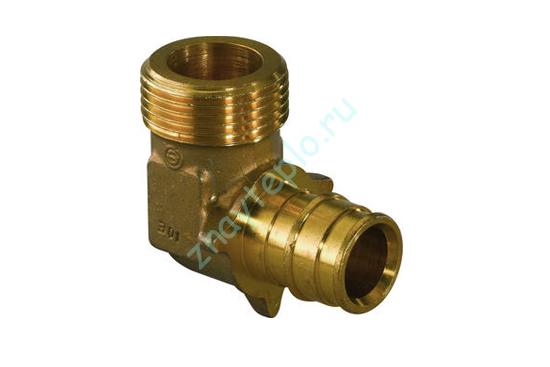

Аксиальный фитинг —  латунные или пластиковые фитинги для труб из сшитого полиэтилена со специальной надвижной гильзой. Соединение таких фитингов с трубами осуществляется при помощи двух специальных инструментов:

  • Расширитель механический или электрический  — осуществляет расширение полиэтиленовой трубы. После этого становится возможным вставить в трубу фитинг.
  • Аксиальный пресс электрический или механический — этот инструмент натягивает гильзу на фитинг. Делается это при помощи специальных сменных губ.

Как обычно, для лучшего понимания посмотрите на следующие картинки:

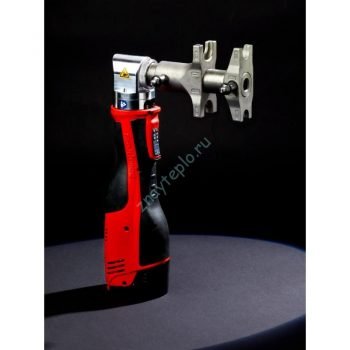

Электрический аксиальный пресс.

И еще одна картинка:

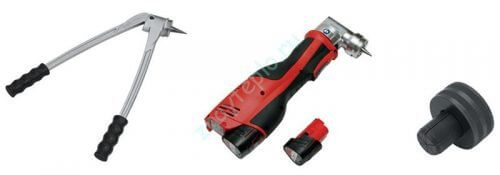

Ручной и электрический расширитель для труб.

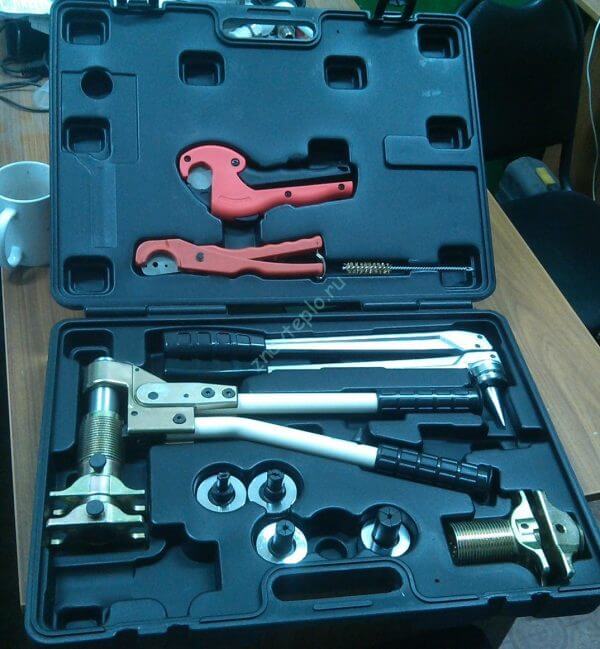

Весь, описанный выше инвентарь, продается наборами, в которые входят расширитель, пресс и различные насадки для них. В большинстве наборов насадки начинаются от 14 мм и заканчиваются размером 32 мм. Выглядит это так:


Теперь, для расширения кругозора, поговорим о том, что такое сшитый полиэтилен.

Что такое сшитый полиэтилен.

Все, кто держал в руках полиэтиленовый пакет знают, что представляет из себя это материал. Для холодного водоснабжения применяется полиэтилен низкого давления или ПНД, но для отопления и горячего водоснабжения такой материал не подходит. Для увеличения прочности таких труб применяется молекулярная сшивка полимерных цепочек между собой. Это позволяет получить хорошие характеристики прочности материала при относительно тонких стенках труб (для отопления обычно применяют трубы с SDR 7.4). Есть несколько видов сшивки полиэтилена:

  • PEX-a — химический метод сшивки при помощи добавления пероксида.
  • PEX-b — химический метод сшивки помощи добавления силана.
  • PEX-c — радиационный метод сшивки.
  • PE-RT — сшивка добавлением сополимера при производстве

Кроме этого такие трубы выпускают с антидиффузионным слоем из этиленвинилового спирта EVOH. Такая труба уже будет пятислойной как металлопластик. Чтобы было понятно, смотрите ниже на картинку:


Надо сказать, что если вы разрежете такую трубу и будете смотреть на ее торец то никаких слоев видно не будет. Но это не значит, что их там нет и вас обманули, просто они все прозрачные и плавно переходят один в другой.

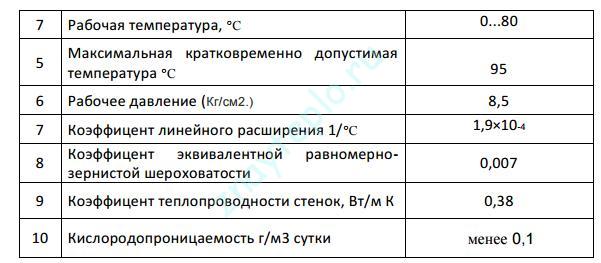

Теперь приведу вам технические характеристики труб из сшитого полиэтилена:


Напоминаю, что чем выше температура, тем короче срок эксплуатации таких трубопроводов. Это я говорю специально для тех, кто хочет такую трубу подключать непосредственно к твердотопливному котлу. Теперь поговорим о том, где могут применяться аксиальные фитинги. Да, и еще чуть не забыл! Если вы собираетесь делать теплые полы при помощи такой трубы, то очень желательно, чтобы длина контура не превышала 100 метров. Иначе из-за большого гидравлического сопротивления циркуляции по контуру не будет.

Где можно применять аксиальные фитинги и трубы для них?

Аксиальные фитинги, как было сказано выше, предназначены для соединения участков труб из сшитого полиэтилена. Согласно ГОСТу 32415-2013 они могут применяться в системах отопления частных и многоквартирных домов, в системах водоснабжения и для транспортирования неагрессивных жидкостей (например, хладагентов).

В системах отопления многоквартирных домов используются трубы с более толстой стенкой, чем в частных домах и коттеджах. А для установки счетчиков можно применять трубы со стенкой 2,0 миллиметра. Сами фитинги могут быть выполнены как из латуни так и из специального пластика — PPSU. Это лично мое мнение, но латунь мне кажется надежней. Повторяю, мне мое и не обязательно правильное.

Теперь давайте обсудим особенности монтажа данного материала.

Монтаж PE-RT и PEX труб с аксиальными фитингами

Основной способ монтажа этих видов труб — скрытый. То есть трубы укладываются внутрь стен или полов. Если речь не идет о водяных теплых полах, то труба укладывается в гофре, которая защищает ее от механических и других повреждений.

Могу сказать, что такой способ монтажа по плечу любому человеку и никаких особых премудростей и хитростей здесь нет. Цены на инструмент, конечно, кусаются, но сейчас его можно легко взять в аренду в прокате или у самих продавцов.

Итоги статьи

По итогу можно сказать, что использование сшитого полиэтилена для разводки отопления или водопровода по дому — это достойный вашего внимания вариант. Сама труба будет значительно дешевле, чем металлопластиковая и при этом будет обладать почти всеми ее плюсами. Исключением тут будет пожалуй только то, что она не держит форму изгиба также как PEX-Al-PEX. PE-RT или PEX, на мой взгляд, являются самым выгодным решением для водяных теплых полов и прокладки отопления при помощи лучевой разводки. Если брать водопровод, то по цене тут могут соперничать только полипропиленовые трубы.


Источник: znayteplo.ru
