4 способа монтажа ПНД труб своими руками

4 способа монтажа ПНД труб своими руками

Огромное число преимуществ полиэтиленовых труб (ПНД) позволяют использовать их для реализации проектов по благоустройству частных домов и дачных участков. Так как они  отличаются завидной прочностью, пластичностью и неприхотливостью, к их применению прибегают при создании линий подачи воды. Поэтому мы расскажем о том, как можно создать водопровод из труб ПНД своими руками.

Материалы для водопровода


Трубы ПНД – это изделия со сложной структурой, которые являются отличной альтернативой аналогам из других материалов. Пользуясь популярностью в течение многих лет, полиэтиленовые материалы  полностью оправдывают свое применение и стоимость.

Наиболее востребованными коллекторы ПНД остаются все же для обустройства подачи воды для бытовых или технических нужд на приусадебных участках, дачах и в частных домах.


Благодаря таким системам пользователи получают воду от скважины (от колодца) на даче, используемую в дальнейшем для полива, орошения, наполнения бака летнего душа и т. д. В большинстве случаев с такой целью потребители приобретают коллекторы ПЭ 100 (из высококлассного сырья) и ПЭ 80 (сырье на класс ниже). Так как диапазон рабочих температур изделий варьируется в пределах +40-+15⁰, они идеально подходят для холодного водоснабжения.

Лучше всего для прокладки таких систем подойдут коллекторы, внутренний диаметр которых составляет от 16 до 25 мм.


Эти материалы обладают немалым количеством достоинств, среди которых:

  • Надежность.
  • Длительный эксплуатационный срок.
  • Простой монтаж.

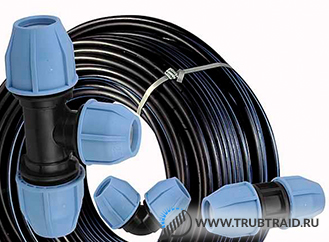

Для прокладки магистрали подачи воды может использоваться разного диаметра ПНД труба. Монтаж водопровода в доме или квартире своими руками при применении полиэтиленовых коллекторов упрощается за счет специальных крепежных деталей (фитингов, муфт). Иногда в качестве соединяющих элементов используются латунные втулки и муфты. Также может осуществляться монтаж полиэтиленовых труб с помощью компрессионных фитингов.

Способы прокладки труб

Есть два способа, которыми можно обустроить водопровод и обеспечить себя коммуникациями:

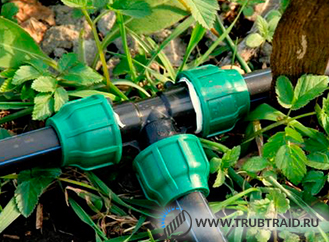

  • Наземный (открытый). Такой метод очень популярен у дачников, потому как систему можно не только быстро собрать, но и быстро разобрать и убрать на хранение, обеспечив тем самым безопасность материалов в холодное время года. Она монтируется на (над) поверхности земли в виде контура с затяжными фитингами в местах стыков или разветвлений.Но, учитывая, что при небрежном обращении линии открытого водоснабжения могут пострадать от садовой или сельскохозяйственной техники, монтаж линий предпочтительнее выполнять на специальных подставках (опорах). Устанавливая такую систему, учитывайте все нюансы ее эксплуатирования.

  • Подземный (траншейный). Трубопровод может быть проложен и под землей посредством закладки коллекторов в траншеи. В данном случае не помешает установить дополнительно ограждение либо навесить ленту вдоль линий подачи воды. Если же планируется стационарная подземная система водоснабжения, траншеи лучше дополнить греющим кабелем, чтобы магистраль функционировала в любое время года.


ПНД трубы для водопроводов на дачных участках выбирают потому, что их сборка доступна любому желающему без использования дорогостоящего оборудования. Главное, чтобы схема коммуникаций была заранее тщательно продумана, а детали для ее реализации — были взаимосвязаны.

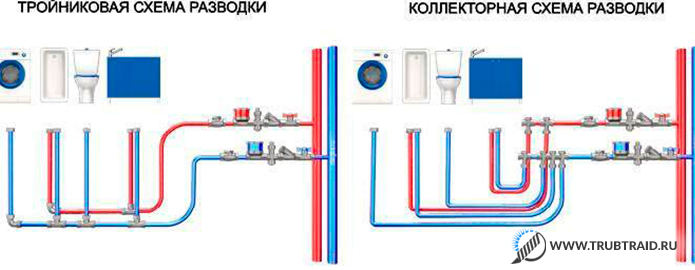

На фото представлена схема подключения водопровода в частном доме (2 варианта).


Процесс обустройства системы поэтапно

Прежде всего, чтобы подвести воду, необходимо измерить длину будущего водопровода от источника (от скважины на даче) до точки ее ввода в постройку или другой объект. Это позволит понять, какой будет протяженность всей магистрали. Еще потребуются коллекторы для основной линии (⌀40 мм) и разветвлений, отводных коммуникаций (⌀ 20 или 25 мм), а также крепежные детали (фитинги, муфты, хомуты).

После произведения расчетов нужно будет определиться с вариантом обустройства системы и подготовить нужные инструменты.

Обычно, чтобы произвести соединение труб ПНД фитингами своими руками на даче, потребуются:
  • труборез или ножовка по металлу;
  • конусовидный нож (для зачистки срезов);
  • разводной ключ.

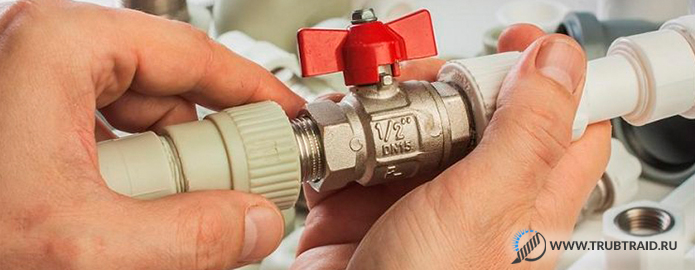

Подготовив все необходимые материалы, сразу нарежьте трубы на нужной длинны отрезки и обязательно зачистите их торцы. Затем отключите воду. После — начинайте сборку водопровода. Процесс начинается с соединения фитинга с частью системы основной подачи (соединение труб ПНД с металлическими трубами может быть проведено с помощью спайки фитинга ПНД и металлической детали).

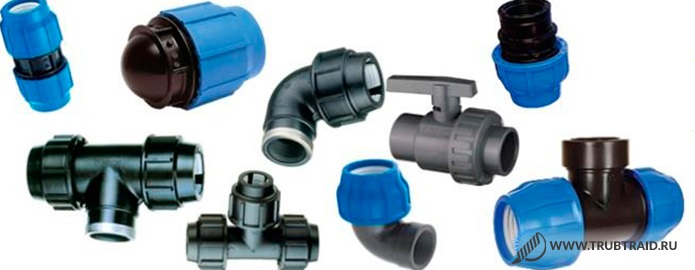

На фото представлены компрессионные фитинги из пластика.

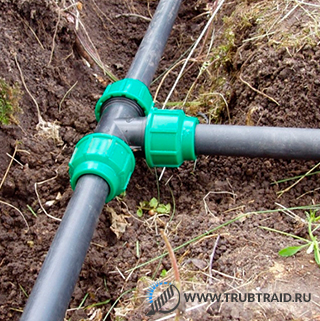

На линии узлы и разветвления монтируются с помощью разборных крепежных элементов. Сначала концы отрезков труб вставляются в фитинг. Вслед за этим надеваются накидные гайки, цанги, уплотнительные кольца. Сборка узла завершается затягиванием гайки вручную или с помощью разводного ключа до упора.

Монтируя водопровод из труб ПНД с фитингами, Вы получите систему с узлами разъемного типа.  А для того, чтобы обустроить трубопровод неразъемного типа, Вы можете воспользоваться другим методом монтажа, таким как сварка труб ПНД.


Своими руками такой проект можно реализовать при помощи стыковой или электрофузионной сварки. Таким образом монтируется стационарный водопровод с монолитными и герметичными узлами.

Коллекторы с внутренним ⌀ 50 мм и более, предпочтительнее соединять встык при помощи специального аппарата для ПНД материалов (он расплавляет концы труб, которые сращиваются и образуют цельную конструкцию). Второй вариант соединения практикуется для коллекторов с меньшим внутренним диаметром или в тех случаях, когда планируется выполнение нескольких узлов на линии водоснабжения.

В любом из случаев, какой бы способ сборки Вы не выбрали, обеспечит надежность и долговечность эксплуатируемых коммуникаций только соблюдение всех правил установки.



Источник: trubtraid.ru (ТРУБТРЕЙД, сайт о трубах)
