Создана система автоматизации работы теплового пункта на базе оборудования ОВЕН

Создана система автоматизации работы теплового пункта на базе оборудования ОВЕН
Создана система автоматизации работы теплового пункта на базе оборудования ОВЕН

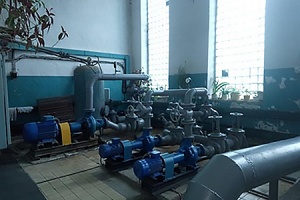

На базе оборудования компании ОВЕН автоматизирован индивидуальный тепловой пункт и тепловой ввод к административному зданию. Для этого был разработан шкаф автоматизации ИТП (ША-ИТП).

Основные управляемые элементы – это насосы горячего водоснабжения и отопления, а также прилагаемые к ним электроклапаны и электрозадвижки. Шкаф управления разработан на базе оборудования ОВЕН: программируемого логического контроллера ОВЕН ПЛК110, модуля ввода аналоговых сигналов МВ110-8А, модуля аналогового вывода МУ110-6У. Для питания автоматики применен источник бесперебойного питания ОВЕН ИБП60Б. Визуализация и управление осуществляются с помощью графической панели оператора ОВЕН ИП320.

Сбор данных ведется посредством аналоговых датчиков, реле давления, датчиков-реле перепада давлений на насосных агрегатах; температурных датчиков трубопроводов, датчиков температуры наружного воздуха и в помещении, а также пускорегулирующей аппаратуры силовых шкафов управления о состоянии работы и готовности к работе насосов. Осуществляется аварийная и информационная сигнализация о пожаре, несанкционированном доступе в ИТП и ЦТП, положениях электрозадвижек, состояния работы насосов и т.д.

Разработчиком выступила компания «НПО Глобал Электро» ( . Москва).

Справка:

Компания ОВЕН – ведущий российский разработчик и производитель контрольно-измерительных приборов и средств автоматизации для различных отраслей промышленности.

Компания работает с 1991 года. За 27 лет тысячи предприятий автоматизировали свои технологические процессы, используя компоненты автоматики ОВЕН. Продукция ОВЕН применяется в машиностроении и металлургии, химических и нефтехимических производствах, строительной и деревообрабатывающей отраслях, пищевой и упаковочной промышленностях, медицине, энергетике, ЖКХ, сельском хозяйстве и других сферах.


По материалам ОВЕН
Размещено: 27 июля 2020
