Щит управления насосной станцией в многоквартирном доме

Щит управления насосной станцией в многоквартирном доме
Щит управления насосной станцией в многоквартирном доме

Для управления насосной станцией многоквартирного жилого дома разработан щит автоматики, предназначенный для повышения и поддержания давления холодного водоснабжения.

Щит управляет двумя насосами (основной/резервный) с использованием двух аналоговых и одного дискретного датчиков давления. Для измерения давления используются датчики давления для ЖКХ ОВЕН ПД100-ДИ-371, для контроля температуры – датчик ДРТС014.

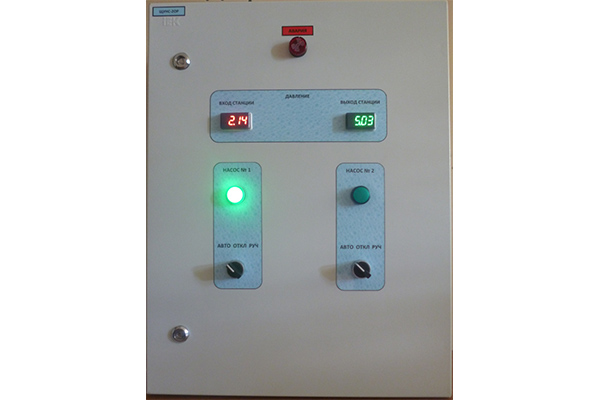

Управление насосами осуществляется с помощью преобразователя частоты ОВЕН ПЧВ102 с локальной панелью оператора ЛПО2. Весь алгоритм управления системой заложен в программируемом реле ОВЕН ПР200. На лицевой панели щита для индикации размещены измерители технологических параметров ИТП-11.КР (красный индикатор) и ИТП-11.ЗЛ (зеленый индикатор), а также устройства управления и сигнализации MEYERTEC серии MTU, MT22 и MTB2.

Разработчик системы управления – ИП Гребёнкин А. В., г. Архангельск.

Щит предназначен для повышения и поддержания давления холодного водоснабжения в многоквартирном жилом доме.

Перед началом работ были произведены замеры давления на вводе в здание при помощи прибора ОВЕН МСД-200. Полученные данные помогли максимально точно подобрать насосы.

Щит управляет двумя насосами (основной/резервный) с использованием двух аналоговых и одного дискретного датчиков давления.

Используемое оборудование ОВЕН:

  • Преобразователь частоты ПЧВ-102 с ЛПО2.
  • Программируемое реле ПР200.
  • Измерители технологических параметров ИТП-11.КР и ИТП-11.ЗЛ.
  • Устройства управления и сигнализации MEYERTEC серии MTU, MT22 и MTB2.
  • Датчики давления для ЖКХ ПД100-ДИ-371.
  • Датчики температуры ДРТС014.

По материалам сайта owen.ru
Размещено: 2 октября 2019
