РГК «ПАЛЮР» об основных преимуществах дисковых затворов с тройным эксцентриситетом

РГК «ПАЛЮР» об основных преимуществах дисковых затворов с тройным эксцентриситетом
РГК «ПАЛЮР» об основных преимуществах дисковых затворов с тройным эксцентриситетом

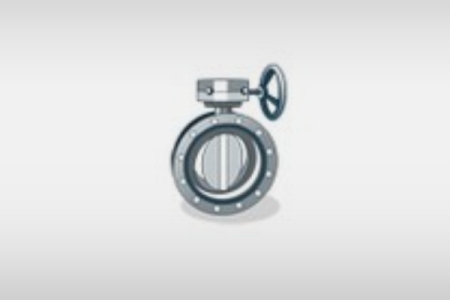

Региональная Газовая Компания «ПАЛЮР», осуществляющая деятельность по производству дисковых поворотных затворов, представила свой взгляд на преимущества и принцип действия дисковых затворов с тройным эксцентриситетом.

Трехэксцентриковый дисковый затвор является достаточно новым продуктом на рынке трубопроводной арматуры. До появления трех эксцентрикового дискового поворотного затвора, наиболее широко используемой трубопроводной запорно-регулирующей арматурой, был дисковый затвор с мягким уплотнением и симметричной конструкцией диска. А также дисковый затвор с металлическим уплотнением и двойным эксцентриситетом.

Оба вида дисковых затворов имеют свои преимущества, но также они имеют и очевидные недостатки. Дисковый затвор с мягким уплотнением имеет преимущество хорошей герметизации, может достигать нулевой утечки.

Недостаток, - он не подходит для высокой температуры и высокого давления рабочей среды, и материал уплотнения быстро изнашивается.

Преимущество дискового затвора с жесткой герметизацией заключается в том, что он может адаптироваться к условиям высокой температуры и высокого давления, но эффективность уплотнения низкая.

Чтобы устранить недостатки приведенных двух типов дисковых затворов и повысить качество и надежность оборудования, появились и широко используются трех эксцентриковые дисковые поворотные затворы.

Иллюстрация уплотнения дискового затвора конус в конус

Базовым принципом уплотнения седла и диска является «конус в конус», равномерно распределяющий степень плотности по всей уплотнительной поверхности.

Иллюстрация уплотнения дискового затвора конус в конус в закрытом состоянии

Первые два эксцентриситета, показаны на рисунке выше, они являются двумя осевыми смещениями штока:

1. Центр вращения вала диска смещен назад относительно плоскости седла.

2. Центр вращения вала диска смещен в сторону от оси проходного сечения.

Иллюстрация уплотнения дискового затвора конус в конус в закрытом состоянии с тройным эксцентриситетом

Третий эксцентриситет образуется благодаря смещению вершины конусов уплотняющих поверхностей седла и диска относительно оси проходного сечения трубопровода.

Иллюстрация уплотнения дискового затвора конус в конус в открытом состоянии с тройным эксцентриситетом

Благодаря чему конструкция позволяет осуществлять уплотнения конус в конус вращательным движением диска практически без трения уплотнительных поверхностей диска и седла, значительно снижая крутящий момент на штоке.

Нет предела совершенству, и даже самые современные технологии в производстве качественной запорной арматуры не являются абсолютным идеалом. Дисковый поворотный затвор с тройным эксцентриситетом не является исключением из этого правила. Его недостатками являются следующие два момента:

1. Внутренняя конструкция уплотнения диска и седла дискового затвора с тройным эксцентриситетом относительно толстая, поэтому, на трубопроводе малого диаметра, с проходным сечением менее DN 100 в открытом состоянии затвора, сопротивление для рабочей среды в трубопроводе будет относительно выше традиционной арматуры. поэтому в целом трех эксцентриковый дисковый редко используют для трубопроводов малого диаметра ниже DN100.

2. В нормально открытом трубопроводе уплотняемая поверхность седла затвора с тройным эксцентриситетом и уплотнительное кольцо на диске затвора подвергаются фронтальному воздействию абразивных частиц, содержащихся в рабочей среде, что через длительное время эксплуатации может влиять на эффективность уплотнения затвора. Этот недостаток компания "РГК "ПАЛЮР" нивелировала благодаря инновационной доработке конструкции, об этом читайте в следующей статье

Впрочем, преимущества трехэксцентриковой конструкции дисковых затворов, не смотря на перечисленные недостатки, позволяют данному виду запорной арматуры все более уверенно занимать лидирующее положение на рынке.

По материалам «ПАЛЮР»

Размещено: 4 июня 2019
