Оборудование GRUNDFOS применяется в ходе реконструкции системы водоснабжения в г. Апатиты

Оборудование GRUNDFOS применяется в ходе реконструкции системы водоснабжения в г. Апатиты
Оборудование GRUNDFOS применяется в ходе реконструкции системы водоснабжения в г. Апатиты

В городе Апатиты (Мурманская область) с 2018 года осуществляется масштабная реконструкция городской системы водоснабжения. Он охватывает не только Апатиты, но также обслуживаемые городским водоканалом Кировск и посёлок Умба. Завершить полную реконструкцию планируется к 2022-му.

Работы на всех участках ведутся параллельно, и на большинстве объектов — насосных и канализационных станциях — использованы решения GRUNDFOS.

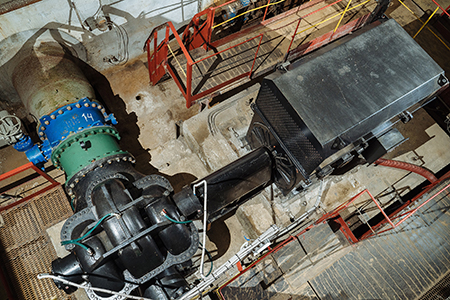

Источником воды для города Апатиты служит озеро Экостровская Имандра. Вода из озера попадает в приемный колодец, откуда мощные насосы двух станций первого подъёма подают её на расположенную выше станцию второго подъёма. В конце 2019 года специалисты «Грундфос» провели аудит устаревшего оборудования на одной из станций первого подъёма и предложили заменить его на более эффективное. В качестве решения был выбран мощный горизонтальный насос двустороннего входа с разъёмным корпусом GRUNDFOS LS800-600-667C производительностью 4500 м3/ч.

Высокопроизводительные одноступенчатые центробежные несамовсасывающие насосы серии LS специально разработаны для нужд водоснабжения. Они отличаются высокой энергоффективностью и обеспечивают низкие затраты на жизненный цикл. Гидравлическая часть насосов спроектирована с использованием средств вычислительной гидродинамики (Computation Fluid Dynamics). Инлайн-конструкция и разъёмный корпус позволяют выполнять демонтаж внутренних частей агрегата без отсоединения трубопровода. Это существенно облегчает обслуживание оборудования, особенно учитывая его габариты и массу: установленный в Апатитах насос весит около 11 т.

Модернизация оборудования позволит городскому водоканалу снизить потребление электроэнергии на 1,8 млн кВт⋅ч в год, что эквивалентно сокращению ежегодных эксплуатационных затрат на 7 млн рублей.

За подачу воды в жилые дома отвечает насосная станция третьего подъёма, расположенная в самом городе. Но сначала вода проходит через каскад очистных сооружений на станции второго подъёма. Здесь была смонтирована автоматическая установка повышения давления GRUNDFOS Hydro MPC-E 3 CRE64-1. Это готовое решение на базе трёх вертикальных многоступенчатых насосов CRE с новейшими 11-киловаттными частотно-регулируемыми электродвигателями MGE на постоянных магнитах с показателем энергоэффективности класса IE5.

Установка поддерживает постоянное давление в сети, обеспечивает производительность до 305 м³/ч и способна создавать напор до 45 м. Работу насосов контролирует шкаф управления GRUNDFOS Control MPC на базе контроллера CU 352. Оборудование может функционировать в режиме поддержания постоянного давления с помощью непрерывной подстройки частоты вращения каждого насоса в отдельности, независимо от давления на входе.

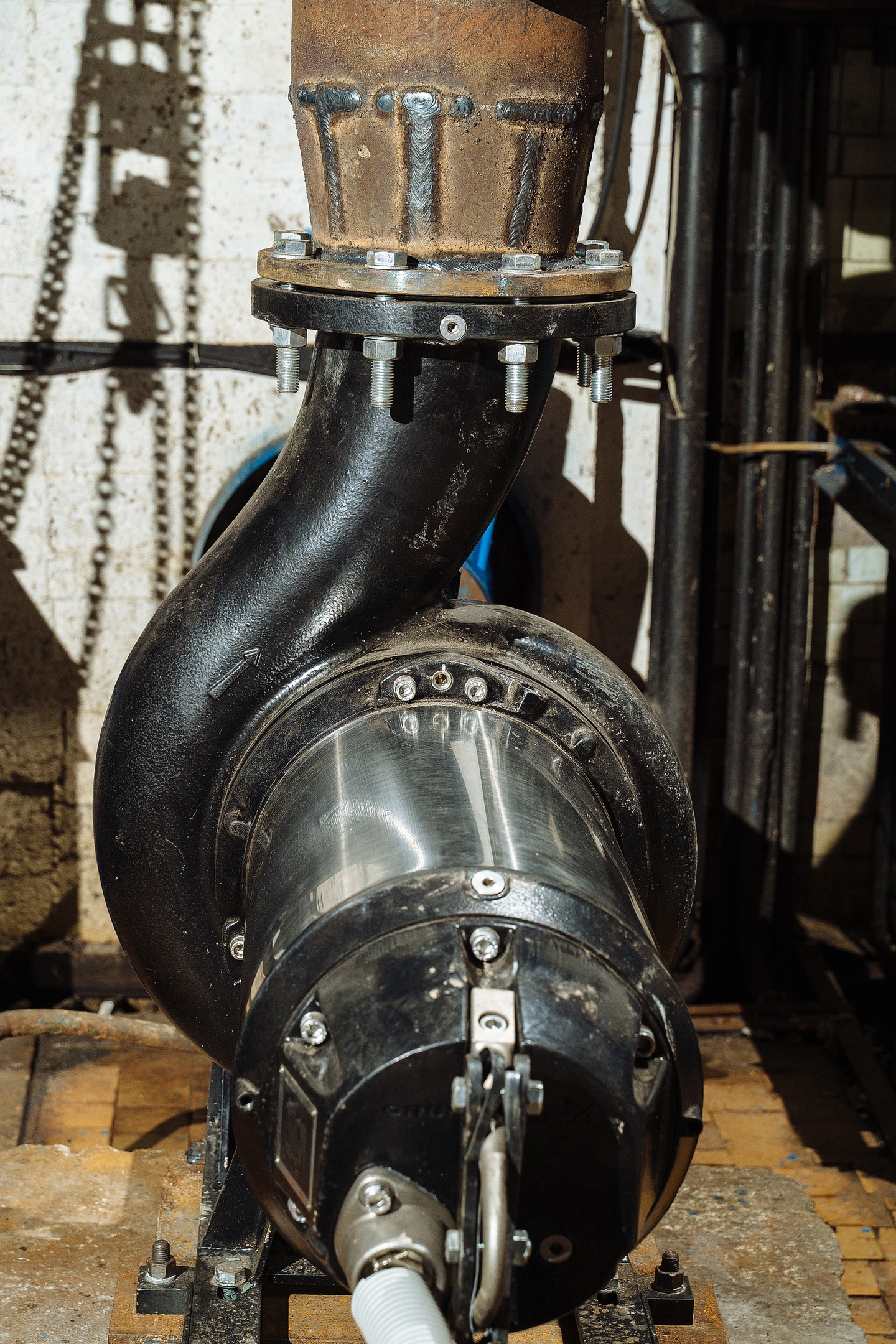

На одной из трех канализационных станций г. Кировска в 2020 году также провели работы по реконструкции. На КНС № 2А. установили два высокопроизводительных погружных канализационных насоса GRUNDFOS SE1 с одноканальным рабочим колесом типа S-tube®. Они предназначены для перекачивания сточных вод в муниципальных, частных и промышленных системах и выполнены из износостойких материалов, обеспечивающих длительную бесперебойную эксплуатацию оборудования. Насосы SE1 оснащены электродвигателями с классом энергоэффективности IE3 и имеют уникальную конструкцию автоматической трубной муфты для простого и надёжного соединения с напорным трубопроводом.

Закрытое одноканальное самоочищающееся рабочее колесо S-tube® с удлинёнными лопастями и улучшенной гидравликой, исключающей зоны нечувствительности и какие-либо подверженные износу элементы, обеспечивает более высокий КПД по сравнению с любыми другими видами рабочих колёс для перекачивания сточных вод, увеличивает свободный проход и снижает риск заклинивания или засорения. Это позволяет непрерывно отводить большие объёмы неочищенных стоков, содержащих твёрдые включения размером до 110 мм.

Контролирует работу канализационных насосов шкаф управления GRUNDFOS Control DC-S, который эффективно обеспечивает передачу данных и дает возможность управлять оборудованием с помощью ПК или мобильного телефона, а также имеет возможность интеграции в системы SCADA и BMS.

Поселок Умба получает воду из поверхностного источника, реки Умбы, где установлена насосная станция первого подъёма. Затем вода поступает на станцию второго подъёма, на которой проходит очистку и обеззараживание гипохлоритом натрия для последующей подачи потребителям. Поддержание постоянного давления в системе водоснабжения обеспечивает автоматическая установка повышения давления GRUNDFOS Hydro MPC-E 3 CRE20-3.

Стоки с территории посёлка отводятся по сети самотёчно-напорных канализационных коллекторов. Перекачивание обеспечивается двумя канализационными насосными станциями. На одной из них в рамках программы модернизации в 2019 году были установлены три погружных канализационных насоса GRUNDFOS SE1, работу которых контролирует шкаф управления Control DC. Станция транспортирует стоки на очистные сооружения № 5 посёлка Умба.

Использование оборудования и решений для автоматизации GRUNDFOS позволило предприятию водоканала города Апатиты повысить качество водоснабжения обслуживаемых населённых пунктов и добиться значительной экономии энергоресурсов.


По материалам GRUNDFOS

Размещено: 20 февраля 2021
