Начат серийный выпуск взрывозащищенных электронасосов Гном 10-10Ех и Гном 25-20Ех
АО «ГМС Ливгидромаш» расширяя типоразмерный ряд приступил к серийному выпуску электронасосов Гном 10-10Ех и Гном 25-20Ех

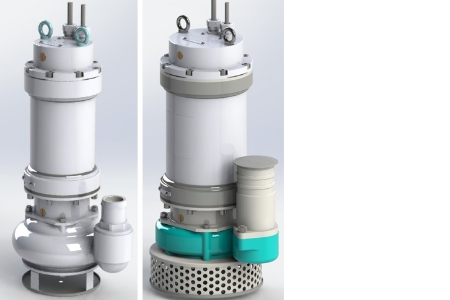

Электронасос Гном 10- 10 Ех,
- Гном - Торговое наименование
- 10 – Номинальная подача, м³/ч
- 10 – Номинальный напор, м
- Ex – Взрывозащищенное исполнение
Конструкция:
Электронасос представляет собой переносной моноблок, состоящий из погружного асинхронного двигателя и центробежного одноступенчатого насоса.
Электродвигатели имеют сухую обмотку со встроенными датчиками температурной защиты.
Конструкции электронасосов имеют открытые рабочие колеса. Рабочее колесо Гном 10-10Ех вихревого типа.
Уплотнение рабочего колеса Гном 25-20Ех по торцу обеспечивается регулируемой диафрагмой.
Герметизация двигателя осуществляется торцовым уплотнением, манжетой и разделительной масляной камерой.
Назначение:
Электронасосы Гном Ех предназначены для откачивания загрязненных грунтовых и производственных сточных вод температурой до 40 °С с рН = 5 – 10, плотностью до 1100 кг/м3, содержащих механические примеси до 10 % по массе с плотностью твердых частиц не более 2500 кг/м3, а также с примесями сырой нефти до 10 % по массе, в составе которой может быть до 3 % серы в несвободном состоянии и парафина до 7 %.
Электронасос соответствует взрывозащищенному электрооборудованию группа II, подгруппа IIC (применение во взрывоопасных газовых средах в помещениях и наружных установках, кроме шахт, опасных по рудничному газу (метану), уровень взрывозащиты Gb- «высокий», температурный класс – Т4 (135 °С) по ГОСТ 31610.0, вид взрывозащиты «d» - взрывонепроницаемая оболочка по ГОСТ IEC 60079-1.
Электронасос допускается эксплуатировать во взрывоопасной зоне класса 1 (зона, в которой существует вероятность присутствия взрывоопасной газовой смеси в нормальных условиях эксплуатации).
Класс опасности вредного вещества - 3-й (вещества умеренно опасные) по ГОСТ 12.1.007-76.
Категория взрывоопасности смеси - IIC, группа взрывоопасной смеси – Т4 (135-200 ºС) по ГОСТ 30852.5.
Климатическое исполнение и категория размещения У* по ГОСТ 15150.
Особенности/преимущества:
- Корпус двигателя из толстостенной стальной оболочки, позволяющей исключить деформацию и разгерметизацию при грубом обращении.
- В конструкции применяются торцовые уплотнения ведущих мировых производителей, позволяющие повысить надёжность изделия в целом.
- В двигатель встроены датчики температурной защиты, предотвращающие перегрев двигателя.
- Эксплуатация электронасоса допускается в пределах всей напорной характеристики.
- Насосы укомплектованы необслуживаемыми подшипниками качения.
Режим работы
- При температуре перекачиваемой среды 40 °С и в полностью погруженном состоянии: длительная эксплуатация S1.
- Максимальная частота включений: 30 1/ч.
Технические данные
Типоразмер |
Параметры |
Тип кабеля |
Номин. |
Номин. |
Максимальный размер твердых частиц, мм |
Масса, |
Гном 10-10 Ех |
3 ~380В, 50 Гц |
H07RN-F 4G1,5; |
1,1 |
2,8 |
до 35 |
33,0 |
Гном 25-20 Ех |
3,0 |
6,6 |
до 5 |
