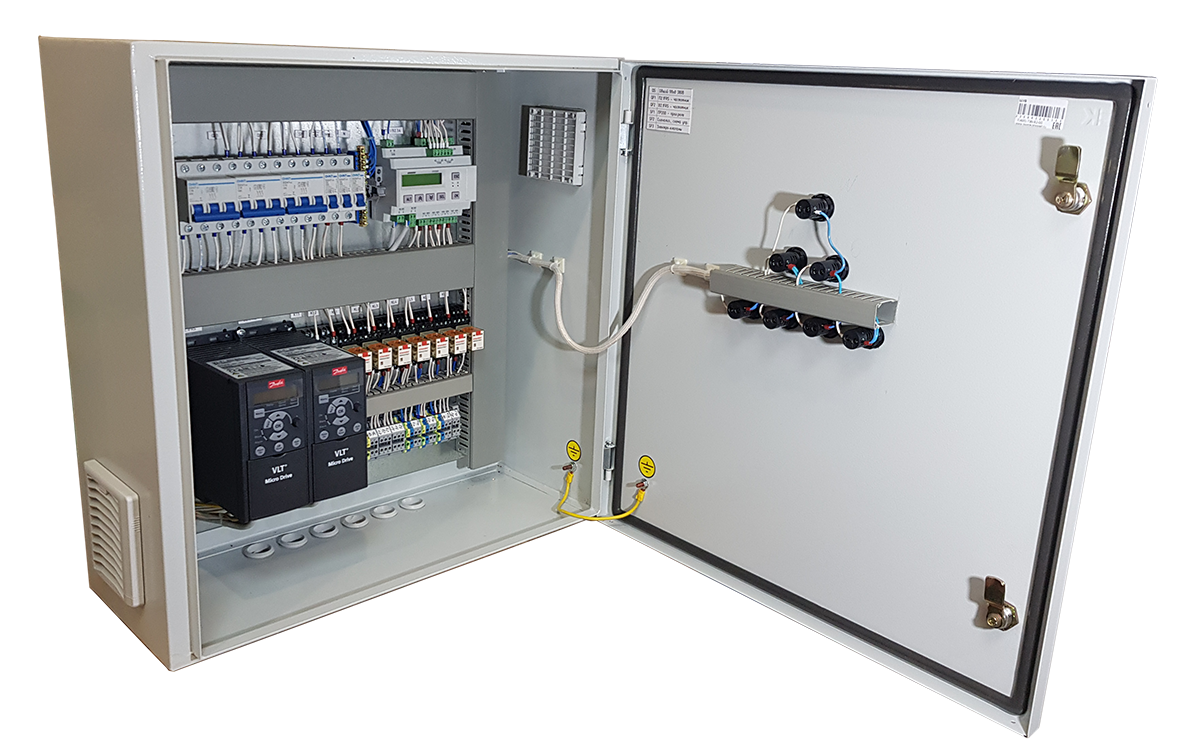

На основе программируемого реле ОВЕН ПР200 разработан шкаф управления вентиляцией (ШУВ ИТП), который предназначен для контроля и регулирования температуры воздуха в помещении индивидуального теплового пункта.

Алгоритм управления заложен в программируемом реле ОВЕН ПР200. ШУВ осуществляет автоматический перевод системы в зимний или летний режим работы по температуре наружного воздуха. В зимний при увеличении температуры в помещении ИТП свыше +30 °С открывается клапан наружного воздуха, приточный воздух подаётся в помещение, избытки тепла удаляются вытяжной вентиляцией. При уменьшении температуры ниже +15 °С ПР200 подаёт сигнал на закрытие клапана наружного воздуха, открывается клапан внутреннего воздуха приточной системы, переводя систему в режим рециркуляции. Происходит нагрев помещения за счёт тепловыделения от оборудования и труб теплового пункта.

ШУВ ИТП обеспечивает дистанционный режим управления приточной и вытяжной вентиляцией, поддержание заданной температуры в помещении ИТП, контроль состояния вентиляторов по сигналам датчиков, управление электроприводами воздушных заслонок. В системе предусмотрена сигнализация нормальной работы и аварийных систем вентиляции на щитах автоматики и дистанционный режим по принципу включить/выключить через интерфейс RS-485 и диспетчеризация на АРМ оператора. Местный режим управления Пуск/Стоп вентиляционных систем осуществляется непосредственно с панели управления ПР200.

Разработчиком выступила компания «ОвенКомплектАвтоматика», г. Москва.

Справка:

Компания ОВЕН – ведущий российский разработчик и производитель контрольно-измерительных приборов и средств автоматизации для различных отраслей промышленности.

Компания работает с 1991 года. За 27 лет тысячи предприятий автоматизировали свои технологические процессы, используя компоненты автоматики ОВЕН. Продукция ОВЕН применяется в машиностроении и металлургии, химических и нефтехимических производствах, строительной и деревообрабатывающей отраслях, пищевой и упаковочной промышленностях, медицине, энергетике, ЖКХ, сельском хозяйстве и других сферах.


По материалам ОВЕН
Размещено: 31 августа 2020
