На основе оборудования ОВЕН создана система для автоматизации управления и контроля насосным оборудованием скважин водозабора

На основе оборудования ОВЕН создана система для автоматизации управления и контроля насосным оборудованием скважин водозабора
На основе оборудования ОВЕН создана система для автоматизации управления и контроля насосным оборудованием...

На базе оборудования компании ОВЕН разработана и внедрена система для автоматизации управления и контроля насосным оборудованием девяти скважин водозабора на объекте водоподготовки. Система обеспечивает интеграцию скважинного оборудования в комплекс диспетчеризации сооружений водоснабжения поселка.

Система состоит из шкафа автоматизации системы управления, девяти шкафов автоматизации насосного скважинного оборудования, одного шкафа коммутации и связи, а также кабельной трассы полевой шины RS-485. Основным органом управления и индикации «Системы управления» является сенсорная панель ОВЕН СПК1хх, установленная на передней панели шкафа автоматизации, который размещен непосредственно в помещении фильтровальной станции. В системе используется преобразователь протокола Modbus ОВЕН МКОН и модули дискретного ввода с Ethernet ОВЕН МВ210.

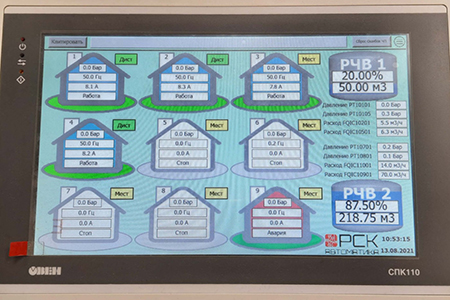

Система обеспечивает автоматическое поддержание заданного давления в трубопроводе на входе в фильтровальную станцию путем управления работой частотных приводов скважинных насосов, индикацию текущего состояния и аварийных ситуаций, индикацию состояния уровня в резервуарах чистой воды, ввод уставок настройки датчиков давления, а также верхнего и нижнего уровня РЧВ для отключения насосов. На панели управления отображается текущие параметры работы скважинного оборудования, частота, ток, уставка, режим работы и состояние насосов, сообщения об авариях, значения давления и расхода на входе и выходе станции водоочистки. Сигналы аварий и работы дублируются и передаются на диспетчерский пункт.

Разработчиком выступила компания «РСК Автоматика», г. Калининград.


По материалам ОВЕН

Размещено: 11 ноября 2021
