На базе ОВЕН создана система холодного водоснабжения на объекте в Москве

На базе ОВЕН создана система холодного водоснабжения на объекте в Москве
На базе ОВЕН создана система холодного водоснабжения на объекте в Москве

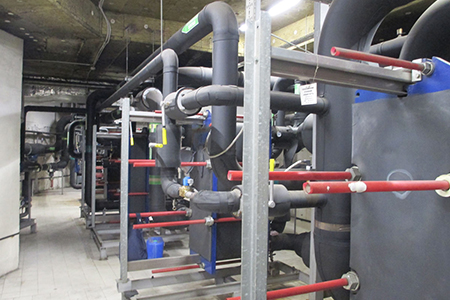

На основе оборудования ОВЕН была разработана система автоматизации ИТП и системы холодного водоснабжения (ХВС) для торгово-досугового центра «Тройка» в Москве.

Для измерения давления в старой системе автоматизации использовались реле давления. При модернизации было принято решение о переходе на современные датчики давления. Все датчики температуры и давления, примененные в системе автоматизации, производства ОВЕН. Это датчики температуры для систем HVAC ОВЕН ДТС3ххх, термопары с коммутационной головкой ОВЕН ДТПХхх5, датчики давления для ЖКХ и теплосетей ОВЕН ПД100 модели 3х1. Основным управляющим элементом ИТП стал контроллер ОВЕН ПЛК63.

Температурные датчики и преобразователи давления подключены к контроллеру ПЛК63 или к модулю аналоговых входов. Насосами и соленоидными клапанами подпитки отопления контроллер управляет напрямую, а четырьмя запорно-регулирующими гидроклапанами систем отопления и ГВС через модуль расширения. Уникальность данного ИТП заключается в огромном количестве циркуляционных насосов, их в общей сложности 32. Для управления насосами используются модули входных и выходных сигналов ОВЕН МВ110 и МУ110 на тридцать два входа и выхода соответственно.

Автоматика насосной холодного водоснабжения также создана на базе управляющего контроллера ПЛК63. В рабочем режиме насосная ХВС поддерживает заданное давление. Всего используется пять насосов, которые переключаются от первого до пятого по наработке. В автоматике насосной ХВС предусмотрен «тренинг» насосов – кратковременное включение насоса в случае его длительного неиспользования.

Разработчиком проекта выступила компания «Идекон», г. Москва.


По материалам ОВЕН

Размещено: 19 ноября 2019
