KSB представил две новые серии запорных клапанов

В 2019 году мировой производитель насосов и арматуры, компания KSB SE & Co. KGaA (Франкенталь, Германия), представил две новые серии запорных клапанов - BOA-Control EKB и BOA-Control IMS EKB. Они предназначены для использования в системах питьевого водоснабжения, системах кондиционирования воздуха и контурах охлаждения.

Новые клапаны предполагают сочетание трех выполняемых функций: запорную, регулирующую и измерительную. Благодаря возможности выполнения нескольких функций отпадает необходимость покупать дополнительную арматуру или измерительные приборы, что позволяет сэкономить как монтажное пространство, так и расходы. BOA-Control EKB и BOA-Control IMS EKB используют технологию ультразвукового сканирования для определения расхода жидкости. Встроенный датчик температуры точно фиксирует температуру жидкости посредством измерения разницы времени прохождения. Полученные данные могут сохраняться и выводиться на дисплей мобильного измерительного прибора или непрерывно передаваться в шкаф управления через стационарный измерительный прибор.

Два датчика, прикрепленные к клапану, позволяют проводить ультразвуковое сканирование. В отличие от гидравлического измерения перепада давления, клапан и его измерительный прибор соединены электрическими кабелями. Это полностью исключает возможность протечек, а также независимо от положения клапана и минимального перепада давлений, точность измерений расхода остается постоянной по всему ходу шпинделя.

В зависимости от применения датчики могут быть установлены двумя различными способами. BOA-Control EKB подходит для мобильных ультразвуковых измерений, а датчики присоединяются к корпусу клапана через магнитный разъем только при необходимости. Это позволяет последовательно измерять расход на любом количестве клапанов с помощью мобильного измерительного прибора BOATRONIC MS и набора датчиков.

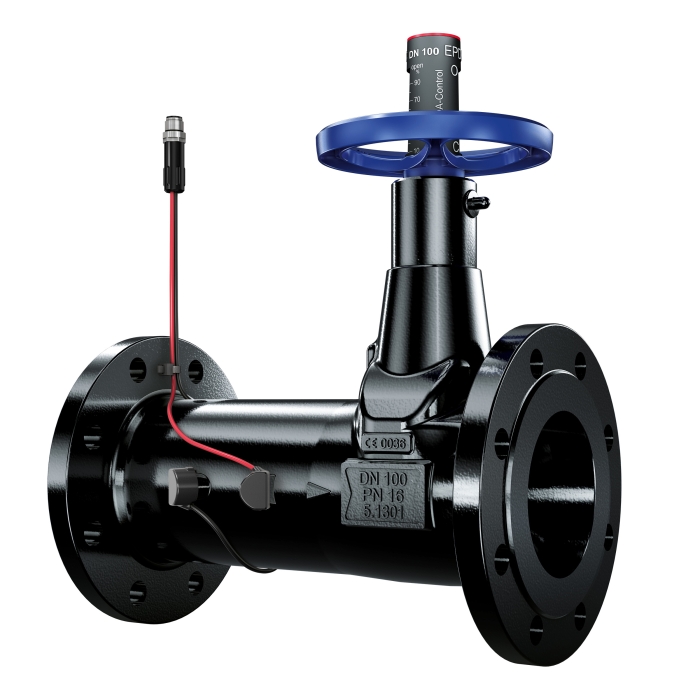

Альтернативный вариант - клапан серии BOA-Control IMS EKB, у которого датчики подключены стационарно. Таким образом, в дополнение к использованию мобильного измерительного прибора BOATRONIC MS, возможно постоянное измерение с помощью стационарного измерительного прибора BOATRONIC MS-420. Компьютер непрерывно передает значения расхода и температуры через сигнал 4 - 20 мА в систему более высокого уровня.

Таким образом, не требуется установка дополнительного измерительного прибора в трубе. А в сочетании с интеллектуальным электроприводом BOA-Control IMS EKB представляет собой полностью автоматический регулирующий и измерительный клапан.

Клапаны типоразмеров DN 15-100 одобрены DIN-DVGW для применения на питьевую воду в соответствие с DIN 3546-1. Эластомеры и пластмассовые детали, контактирующие с рабочей средой, а также покрытие корпуса (EKB) соответствуют рекомендациям KTW.

Клапаны соответствуют требованиям безопасности Приложения I к Европейской директиве по оборудованию под давлением 2014/68 / EU (PED) для жидкостей группы 2.

Новые BOA-Control EKB и BOA-Control IMS EKB будут впервые представлены на стенде компании KSB на международной выставка по сантехнике, эксплуатации и энергоснабжению строительных объектов, сантехнического, климатического оборудования и возобновляемой энергетике, ISH 2019, которая пройдет с 10 по 15 марта во Франкфурте-на-Майне (Германия).
