Информация о ГОСТ 33259 – 2015 (примеры обозначений фланцев взамен ГОСТ 12820-80, 12821-80)

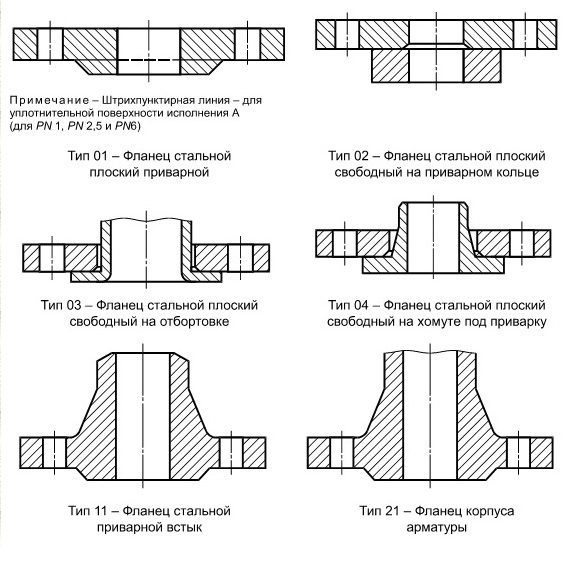

В ГОСТ 33259-2015 шесть типов фланцев. Наименования первых четырех начинаются одинаково ─ фланец стальной плоский, это:
тип 01 - фланец стальной плоский приварной
тип 02 - фланец стальной плоский свободный на приварном кольце
тип 03 - фланец стальной плоский свободный на отбортовке
тип 04 - фланец стальной плоский свободный на хомуте под приварку.

Остальные (воротниковые)
тип 11 - фланец стальной приварной встык
тип 21 - фланец корпуса арматуры.

Фланцы корпуса арматуры могут быть литыми стальными и литыми из чугуна ─ серого или ковкого, они являются неотъемлемой частью самой арматуры.

Фланцы стальные плоские приварные – монтаж трубы производится при помощи сварки, труба вставляется в отверстие фланца и обваривается по периметру.

Фланец стальной приварной встык присоединяется одним сварным швом, соединяющим встык торец трубы и выступ (воротник) фланца поэтому эти фланцы ещё называют воротниковыми.

В соответствии с ГОСТ 33259-2015 для типов 01, 02, 11 и 21 существуют два ряда размеров. Ряд 1 является предпочтительным.

Рекомендуемая новым ГОСТ 33259-2015 маркировка фланцев несколько отлична от установленной в ГОСТ 12820-80, ГОСТ 12821-80

Для удобства и возможности сравнения порядок маркировки предоставлен в таблице.
1

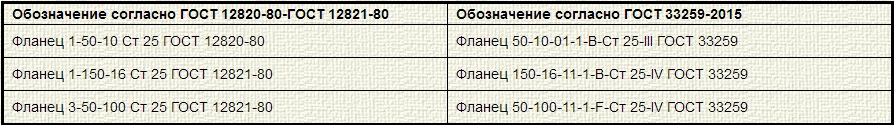

Примеры изменений обозначений фланцев согласно ГОСТ 33259-2015
2


На рисунке 1 представлены типы уплотнительных поверхностей по ГОСТ 33259-2015

Рисунок 1.

3


Фланцы типов 01, 02, 03, 04не запрещается ГОСТом 33259-2015 изготавливать из листового проката, при выполнении сварных швов с полным проваром по всему сечению.

Фланцы типа 11 (стальные приварные встык) изготавливать из листового проката не допускается. Их производят из поковок или штампованных заготовок.

Фланцы, изготовленные горячей обработкой металлов давлением ─ ковкой с последующей термической обработкой, более износостойкие и обладают лучшей свариваемостью.

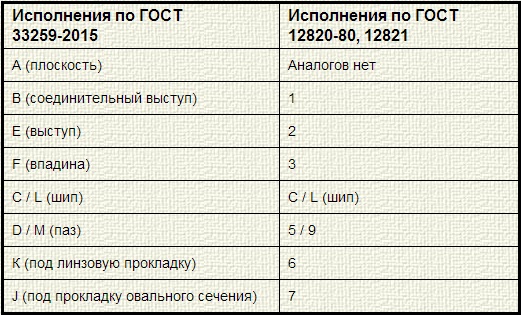

Таблица соответствия уплотнительных поверхностей фланцев

4

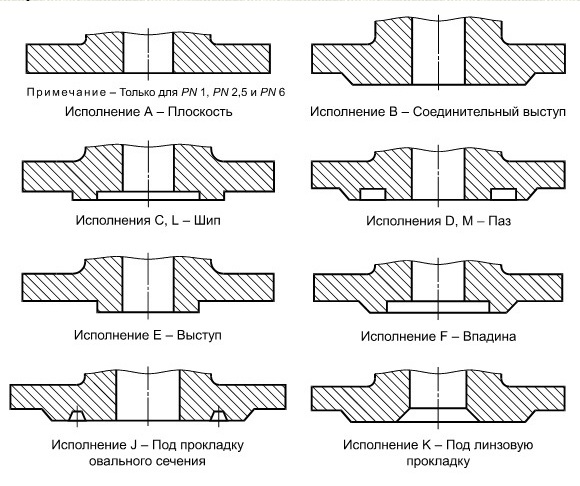

На рисунке 2 представлены исполнения уплотнительных поверхностей по ГОСТ 33259-2015 123123

Рисунок 2.


5

Пример условного обозначения при заказе стального приварного встык фланца DN 50 на PN 10,
тип 11, ряд 1, исполнение M, из стали 20 по IV группе контроля — Фланец 50-10-11-1-М-Ст 20-IV ГОСТ 33259
