Запорная арматура на отопление: виды и характеристики

Запорная арматура на отопление виды и характеристики

Качественная запорно-регулирующая арматура для отопления монтируется в контуре для обеспечения максимально возможной энергоэффективности и экономичности обогрева. Она используется в рамках создания автономных систем отопления в частных домах, при разводке отопительных приборов в многоквартирных зданиях, а также при проектировании центральных систем теплоснабжения.

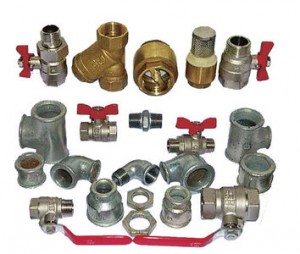

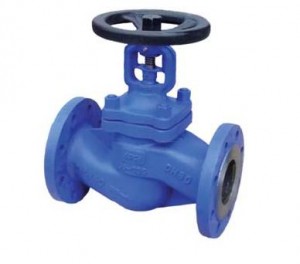

Запорная арматура

В отопительных системах запорная арматура на отопление используется для контроля подачи теплоносителя, а также для размыкания контура. Она позволяет контролировать процесс отопления, делая его более эффективным и рациональным. В большинстве случаев запорный кран на батарею отопления устанавливается на участках обвязки радиатора трубопроводом. Помимо функциональных преимуществ такое решение несет и практическую пользу – перекрыв запорный вентиль для батареи отопления, домовладелец сможет провести ремонт отопительного прибора без остановки работы всей системы обогрева. В настоящий момент запорная арматура для отопления представлена широким перечнем приборов.

Часто используются в отопительных системах следующие типы устройств:

  • запорные клапаны;
  • шаровые краны;
  • игольчатый вентиль;
  • задвижки.

Эти элементы изготавливаются из прочных металлов устойчивых к коррозии и действию высоких температур. Арматура запорного типа защищает контур от возникновения критических аварийных ситуаций и повышает надежность системы отопления, способствуя минимизации негативных последствий при выходе из строя отдельного отопительного прибора.

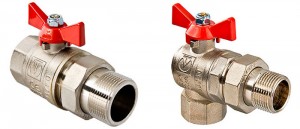

Шаровые краны

Шаровый кран – это запорная арматура для радиаторов отопления, которая устанавливается для регулирования подачи теплоносителя. Конструкция арматуры предусматривает наличие накидной гайки, внутренней резьбы, заглушки и воздуховыпускного устройства, предназначенного для спуска воздуха из системы.

При выборе данного вида арматуры необходимо обратить внимание на материал, из которого изготовлен кран и наличие уплотнительных колец, повышающих срок эксплуатации элемента в контуре. Хорошо себя зарекомендовали латунные краны, которые отличаются повышенной износостойкостью и устойчивостью к коррозии.

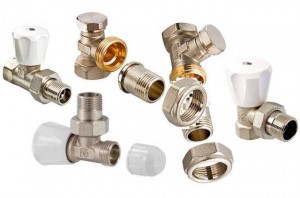

Запорные клапаны

Данный вид арматуры применяют для обеспечения возможности замены радиаторов без слива теплоносителя с контура. По особенностям конструкции различают угловые и прямые запорные клапаны. Причем некоторые модели могут оснащаться спускным механизмом для плавного снижения давления в контуре. Для запорных клапанов характерна шланговая насадка – она позволяет производить монтаж устройства максимально быстро и просто.

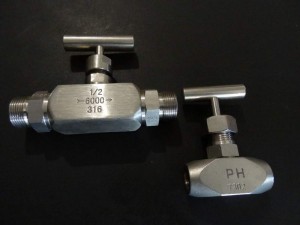

Игольчатый кран

Функции, которые выполняет игольчатый кран для отопления, могут быть различными. В зависимости от конструкции это устройство может выполнять запорную, регулирующую и балансировочную функцию. В системах отопления чаще всего используют запорный игольчатый вентиль для радиатора отопления, который позволяет плавно перекрывать поток и избегать возникновения гидроударов, губительных для системы. В отличие от шарового крана, имеющего два положения работы, игольчатый вентиль может работать в трех положениях:

  1. «закрыт»;
  2. «открыт»;
  3. «частично закрыт».

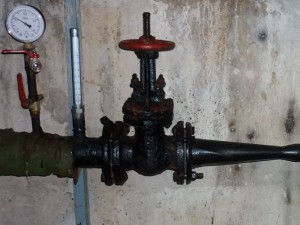

Задвижки

Данный тип арматуры выполняет исключительно запорную функцию. Из-за особенностей конструкции он может работать в двух режимах – механизм оборудован запирающим элементом, расположенным перпендикулярно к потоку теплоносителя. В открытом положении задвижка подает теплоноситель в контур, а в закрытом препятствует его циркуляции. Среди особенностей задвижки стоит отметить малое гидравлическое сопротивление, создаваемое в контуре, оптимальный диаметр внутреннего сечения, который совпадает с диаметром трубопровода, простой монтаж и высокую надежность.

Запорно-регулирующая арматура

Помимо запирающих функций, предотвращающих аварийные ситуации на контуре, арматура может использоваться для регулирования подачи теплоносителя. Выделяют отдельный диапазон запорно-регулирующей арматуры, при использовании которой в контуре, можно плавно регулировать температуру теплоносителя, стабилизировать давление в контуре, а также контролировать направление циркуляции воды в системе.

Арматура запорно-регулирующего типа представлена следующими элементами:

  • балансировочный клапан;
  • обратный клапан;
  • подпиточный клапан;
  • термоклапан;
  • сбросной клапан;
  • перепускной клапан системы отопления.

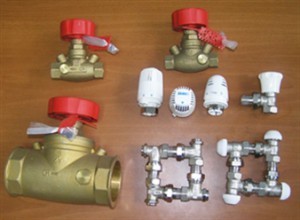

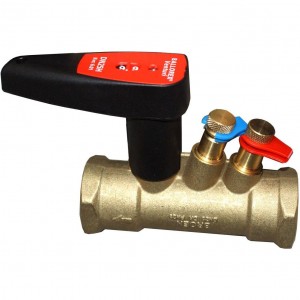

Балансировочный клапан

Монтажники используют балансировочный клапан для системы отопления в целях балансировки нескольких гидравлических контуров. Данный механизм позволяет повысить эффективность работы системы отопления, поскольку помогает четко контролировать допустимый расход теплоносителя. Грамотно подключенный балансировочный клапан для системы отопления принцип работы которого состоит в равномерном распределении теплоносителя по всем участкам системы с помощью специального клапана, может полноценно функционировать в сложных условиях. В частности, клапан выдерживает сильные скачки давления в контуре и высокую скорость циркуляции теплоносителя по трубам.

По конструкции, балансировочный клапан для системы отопления цена которого составляет около 150 долларов для модели прямого действия, состоит из нескольких ключевых элементов:

  1. корпус из стали, латуни или силумина;
  2. мембранная перегородка;
  3. фиксатор положения;
  4. индикатор затвора;
  5. патрубок;
  6. измерительная диафрагма.

Обратный клапан

Данный тип регулирующей арматуры позволяет предотвратить гидроудары и повышает надежность системы. Как можно понять из названия арматуры, клапан не допускает обратный ток теплоносителя в системе. Для оптимального сочетания с контуром, необходимо подобрать клапан с соответствующим диаметром внутреннего сечения. Конструкция устройства довольно проста – главный элементом клапана является пружина, которая удерживает шток и закрывает его в случае возникновения аварий на контуре.

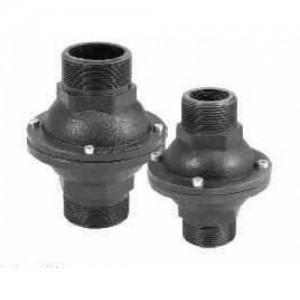

Подпиточный клапан

Для того чтобы циркуляция теплоносителя была эффективной, в контуре должно присутствовать оптимальное количество воды или антифриза. Поэтому подпиточный клапан для системы отопления является обязательным элементом любого контура. Этот тип арматуры позволяет компенсировать возможные потери теплоносителя, обусловленные применением кранов Маевского, спусковых клапанов или наличием протечек в отопительных приборах.

Функция, которую выполняет клапан подпитки системы отопления, состоит в том, чтобы контролировать количество теплоносителя в контуре и по необходимости восполнять его.

Лучше всего использовать в контуре клапан автоматической подпитки системы отопления, который оснащен редукционным механизмом и специальной мембраной, находящейся под давлением теплоносителя.

При понижении давления в контуре – теплоноситель не оказывает давления на мембрану, шток, толкаемый пружиной, падает и открывает просвет в седле. В результате контур подпитывается из водопровода до тех пор, пока давление в системе не нормализуется.

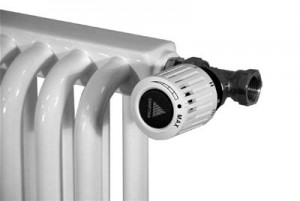

Термоклапан

Регулирующий термоклапан для радиатора отопления является одним из самых эффективных видов арматуры. Клапан позволяет увеличить функциональность контура и сделать процесс обогрева простым, комфортным и рациональным. Он может быть автоматическим и механическим. Механический термоклапан для отопления состоит из двух основных деталей. Это термоголовка и клапан. Автоматический аналог имеет более сложную конструкцию.

Для автоматического термоклапана характерно наличие следующих элементов:

  • термодатчик встроенного или выносного формата;
  • программатор;
  • автоматическая система управления.

Автоматический термоклапан регулирует температуру в контуре согласно настройкам, заданным пользователем предварительно. Это устройство имеет довольно высокую стоимость и позволяет максимально оптимизировать работу системы.

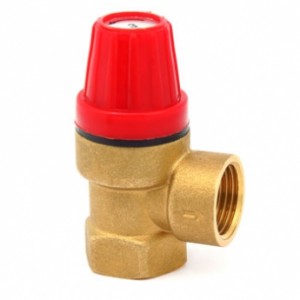

Сбросной клапан

Если давление в системе превысит норму, то неизбежен риск аварий, повреждений контура и даже взрыв котла. В виду этого монтажники используют клапан сброса давления в системе отопления, который в случаях аварии или перегрева теплоносителя не допустит скачков давления. Выбирая место для установки арматуры данного типа, следует учитывать, что наибольшая вероятность роста давления теплоносителя возникает в котле в результате перегрева теплоносителя.

Даже современные модели котлов, в которых установлен газовый клапан для котла, не застрахованы от аварийных ситуаций на сто процентов.

Рекомендуется устанавливать сбросной клапан для отопления как можно ближе к котлу, на трубопроводе подачи.

Выбирая модель, стоит обратить внимание на клапаны, оборудованные дополнительными опциями в виде манометров и воздухоотводчиков. Такие клапаны более надежны и практичны.

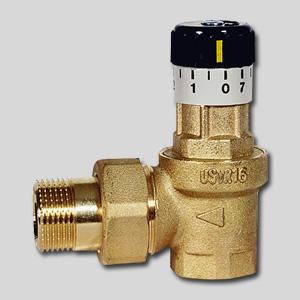

Перепускной клапан

Данный вид арматуры используется для нормализации разницы давления между подачей и обраткой. Обязательно использовать перепускной клапан системы отопления в контурах с подключенными термоклапанами. Эти устройства способствуют созданию перепадов давления на определенных ветках контура и приводят к снижению эффективности системы обогрева. Перепускные клапаны нормализуют разницу в давлении, и возвращают контуру производительность и эффективность.

Запорная арматура для системы отопления представлена широким спектром устройств различного назначения. Однако выбор конкретного типа арматуры должен производиться в соответствии с проектом отопления, разработанным для конкретного здания. Такие меры обусловлены тем, что в каждом доме установлены разные типы трубопроводов и отопительных приборов, исходя из спецификации которых, и должен производиться индивидуальный подбор арматуры.


Источник: сайт SpetsOtoplenie (http://spetsotoplenie.ru/)
