Задвижки с обрезиненным клином – устройство, их плюсы и минусы

Важным элементом системы трубопроводов является запорная арматура. Подбор задвижек происходит на этапах разработки проекта, от профессионального решения которого зависит безопасность и эффективного работы. Современные модели запорно-регулирующих устройств с обрезиненным клином предназначены для транспортировки нейтральных продуктов разной степени чистоты и плотности в трубопроводных системах жилищно-коммунального хозяйства, промышленности и строительстве. Применение запорных элементов данного типа служит гарантией полной герметичности оборудования и продолжительным сроком службы арматуры.

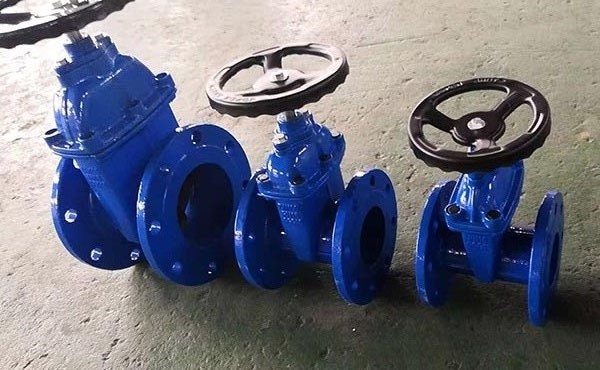

Внешний вид задвижки с обрезиненным клином и её структура

Что же они представляют из себя? Фланцевая задвижка с обрезиненным клином представляет собой устройство с разной пропускной способностью. Для изготовления корпуса используется ковкий чугун. Элементы конструкции производятся из латуни, углеродистой стали, нержавейки, нейлона, оцинкованной углеродистой стали, EPDM. По внешнему виду она похожа на простой клапан.

Отличительной особенностью устройств данного типа от аналогичного оборудования является обрезиненный клин. Клиновое регулирующее устройство, помимо эстетически привлекательного вида, очень простое в работе за счет плавности и легкости хода. Обрезиненный клин обеспечивает прочность, высокую герметичность, бесперебойную работу при резком перепаде температуры окружающей и транспортируемой среды. Перекрытие потока происходит постепенно, что позволяет избежать скачков давления, а плавное открытие препятствует возникновению гидроудара.

Технические характеристики задвижек с обрезиненным клином

Основными областями применения задвижек с обрезиненным клином являются водоснабжение, системы пожаротушения, сельскохозяйственное орошение, водоподготовка. Большой ассортимент запорной арматуры такой конструкции позволяет выбрать подходящий вариант с учетом технических характеристик. Кстати, на сегодняшний день, одним из самых популярных вариантов является задвижка 30ч39р. Современные производители выпускают качественную продукцию, параметры которой регулируются стандартами ГОСТ. Технические характеристики зависят от вида и размера модели:

• диаметр условного прохода составляет 40 — 600 мм;
• в конструкции применяется невыдвижной шток;
• закрытие происходит по часовой или против часовой стрелки;
• отсутствие застойных зон;
• небольшие потери давления;
• максимальное давление рабочее составляет 25 бар;
• максимальная температура рабочей среды - до +110ºС;
• фланцевое соединение с трубопроводом;
• наличие монтажного фланца для подсоединения электрического привода;
• срок эксплуатации узла управления без капитального ремонта рассчитан на 16 лет;
• чугунный корпус задвижки при правильном обращении прослужит более 50 лет;
• запорная арматура данного типа имеет высокую герметичность класса «А», что гарантирует полное отсутствие видимых протечек.

Отличие задвижки с обрезиненным клином от других задвижек

Чугунные задвижки с обрезиненным клином имеют гладкий внутренний проход. Покрытый резиной клин является частью конструкции запирающего элемента. Дополнительное уплотнение между корпусом и крышкой задвижки служит надежной защитой от протекания.

Арматуру для регулирования объема и давления воды покрывают внутри и снаружи слоем эпоксидно-порошковой краски толщиной 250 мкм, с последующей термической обработкой. Это позволяет защитить устройство от разрушительного процесса коррозии и повысить эстетическую привлекательность внешнего вида изделия. Устройства с фланцевым типом соединения, разработанные под разъемный монтаж, обладают высокой прочностью арматуры и стыковочного узла.

Маркировка изделий

Каждая задвижка с обрезиненным клином имеет собственную маркировку, где указаны ее основные параметры:

• материал изготовления корпуса арматуры;
• материал уплотнения;
• номер модели;
• вид модели.

На корпусе дополнительно размещается информация о компании-производителе: марка, клеймо, логотип. Например, задвижка 30Ч39Р:

• 30 – задвижка;
• Ч – корпус из чугуна;
• 39 – номер модели;
• Р – материал уплотнения (резина).

Где применяются задвижки с обрезиненным клином

Первые задвижки, в которых запорный элемент покрыт резиной, были разработаны в середине прошлого века. Обрезиненный край служил в качестве защитного покрытия, герметика, изолятора. Современные модели производятся по новой технологии, которая содержит ряд изменений и доработок:

• клин покрывают резиновым слоем полностью или частично напыляют уплотнительные кольца по торцу запора;
• внутреннюю поверхность чугунного корпуса дополнительно прорезинивают с помощью материалов на эпоксидной основе;
• на днище задвижки отсутствует углубление, в которых на других видах задвижек собирается ржавчина, окалина, грязь, снижающих герметичность перекрытия.

Отличные эксплуатационные характеристики запорной арматуры с обрезиненным клином расширяют сферу ее применения. Традиционно регулирующее устройство используют на технологических и магистральных трубопроводах с рабочей средой в виде антифризов и воды.

Плюсы и минусы задвижек с обрезиненным клином

К числу преимуществ запорной арматуры с обрезиненным клином следует отнести:

• герметичность класса «А», исключающих риск протечек;
• невозможность заклинивания затвора;
• защита металлических элементов конструкции от процессов коррозии и механических повреждений;
• снижение показателей гидравлического сопротивления;
• двойное уплотнение шпинделя;
• отсутствие манжет и сальников, что упрощает эксплуатацию оборудования;
• простое ручное управление, возможность установки автоматизации процесса;
• продолжительный срок службы, 30-50 лет.

К недостаткам агрегатов с обрезиненным клином относится возможность механического повреждения клина в результате приложения чрезмерных усилий. Данные неполадки могут возникнуть при использовании в качестве опорного рычага ключа или при перетягивании задвижки.
