Виды уголков для труб

Уголки для труб используются для соединения магистралей под определенным фиксированным углом. Геометрическая конфигурация монтажного узла выбирается в зависимости от планировки помещения и конкретного места, где нужно произвести стыковку двух отрезков трубы. Уголки – незаменимый тип фитингов, без которых не получится распланировать прокладку инженерных сетей внутри зданий. В этой статье мы расскажем о том, какими бывают соединительные элементы для труб, и о различных способах их монтажа.

Зачем нужен уголок для трубы

Попробуем разобраться в специфике использования уголков для труб. Для чего применять такое соединение, когда можно саму согнуть трубу под необходимым углом? На то есть следующие причины:

• При осуществлении монтажа иногда требуется выполнить поворот трубы с минимальным радиусом. Пожалуй, только гофрированная нержавеющая труба пригодна для выполнения изгиба с радиусом, который равен ее диаметру.

• Внешняя эстетичность соединения также важна. Согнуть трубу без использования специального инструмента так, чтобы это выглядело еще и красиво, очень сложно. Напротив, два прямых отрезка, состыкованных при помощи уголка, будут смотреться намного аккуратней.

• Сгибая трубу (не используя уголки), вы уменьшаете ее внутренний диаметр. Соответственно, падает ее пропускная способность.

Часто вместо заводского уголка для стальной трубы при монтаже используют так называемый отвод. Это небольшой отрезок трубы, согнутый на специальном станке под определенным углом. Его устанавливают на месте стыка двух труб и приваривают к ним.

Помимо исполнения под прямым углом фитинги изготавливаются и с другими значениями изгиба: 15, 30, 45, 60, градусов. Собранная с применением таких элементов конструкция обладает повышенной пропускной способностью. При использовании прямых соединительных уголков для труб в местах монтажа повышается турбулентность, а также происходит накопление илистых отложений.

Мы разобрались с основным назначением уголков для соединения труб, рассмотрели возможность употребления элементов с различными градусами изгиба. Теперь узнаем, какие типы фитингов применяются в монтаже различных инженерных систем, и в каких ситуациях предпочтительней использовать тот или иной угловой элемент.

Какие уголки для труб отопления и трубопроводов прочих систем есть в продаже

1) Уголки для металлических труб

• Уголок с резьбой для труб

С начала XX века эти соединительные элементы использовались при сборке систем водоснабжения и отопления. Они продолжают применяться и по сей день.

Специалисты, демонтировавшие отопительные системы в сталинских высотках, где для сборки узлов из оцинкованных труб использовались чугунные уголки, удивлялись тому факту, что даже после полувекового срока эксплуатации резьбовое соединение и сами стыковочные элементы пребывали в идеальном состоянии. Это говорит о том, что, несмотря на сегодняшнюю непопулярность стальных фитингов и труб (их вытесняют с рынка полипропиленовые изделия), системы, собранные на их основе, очень надежны и долговечны.

Какие типы соединительных уголков для металлических труб встречаются? Как правило, это фитинги с внутренней, наружной либо комбинированной резьбой (тот и другой тип на разных концах детали). Есть также элементы с переходными диаметрами для монтажа двух труб различного сечения.

Уголок с резьбовым соединением изготавливают из следующих материалов:

• Чугун. Пожалуй, самый износостойкий материал, не боящийся длительной эксплуатации. Характеризуется довольно толстыми стенками, компенсирующими хрупкость материала. Такие фитинги легко откручиваются от стальной трубы и не прикипают к ней даже во время длительной эксплуатации в несколько десятков лет.

• Латунь в чистом виде и хромированные элементы. Для данных фитингов характерны более тонкие стенки, способствующие снижению прочности соединительного узла. По данной причине при монтаже деталей из латуни не рекомендуют применять к ним избыточные усилия.

• Черная сталь. Два основных негативных свойства данного материала – подверженность коррозии и прикипание резьбы. Положительная сторона – очень хороший уровень прочности. Стальные фитинги с успехом используются в водонапорных системах с высоким давлением.

• Нержавеющая сталь. Такие же высокопрочные соединительные элементы, которым не присущи негативные свойства изделий из черной стали. Цена данных фитингов весьма высокая.

• Силумин. Дешевые китайские изделия, изготовленные из порошкового металла. Отличаются крайней малой стоимостью и практически полным отсутствием прочности. Избегайте их использования, так как большая часть этих фитингов приходит в негодность уже на этапе монтажа.

Стоит также отметить, что помимо перечисленных материалов для изготовления фитингов существуют еще медные трубы и уголки к ним из того же металла. Однако цена на трубу и уголки из меди очень высока. Также помимо металлических труб с круглым профилем существуют изделия с сечением другой конфигурации. Уголок для профильных труб используется так же, как и соединения и другие фитинги в случае конструкций со стандартным круглым сечением.

Особенности использования уголков для металлических труб с резьбовым соединением:

• Довольно сложен процесс нарезания резьбы на металлических трубах под данные фитинги. Помимо этого, длина патрубков должна подбираться очень тщательно, а также необходимо точно учитывать количество витков резьбы. Соединение «внатяжку» недопустимо, и с большой долей вероятности уголок при таком монтаже будет поврежден.

• Резьбовые соединения систем водопровода и отопления требуется дополнительно герметизировать. На резьбу перед окончательным монтажом накручивается специальный уплотнитель. Наматывание осуществляется по ходу резьбы. Выполнить такую герметизацию можно при помощи сантехнического льна с краской, либо используя полимерную уплотняющую нить.

Учтите, что ФУМ-лента – не лучший герметик для резьбового соединения. Если, например, вам необходимо поправить вентиль, выставив его в удобное положение, и при этом вы допускаете малейший обратный ход по резьбе, то соединение гарантированно теряет герметичность.

• Компрессионные фитинги


Компрессионные уголки для металлических труб используются реже классических резьбовых, но у них есть своя определенная ниша применения:

• Проблемный доступ к трубе не позволяет нарезать на ней резьбу. Редко оправдывается разрушение участка стены или перекрытия ради создания одного резьбового соединения.

• Используемые трубы – тонкостенные, и нанесение резьбы на них может привести к тому, что они станут не пригодны к дальнейшей эксплуатации в системе под давлением.

• Участок трубы подвергся значительной коррозии и его замена невозможна. В таком случае выходом будет только компрессионный фитинг. Если же вы попытаетесь создать резьбовое соединение на ржавой трубе, то та, скорее всего, разрушится.

Попробуем разобраться в том, как устроены подобные фитинги. Латунный или пластиковый корпус элемента снабжен внутри силиконовым или резиновым уплотнительным кольцом. В уголок труба стальная заводится, зажимается фиксирующей гайкой, при этом уплотнительное кольцо внутри фитинга плотно обхватывает поверхность трубы. Она в итоге закрепляется механически, создается надежное герметичное соединение.

Особенности использования компрессионных уголков:

• Компрессионная сборка, в отличие от резьбовой, может пострадать от случайного удара в противоход соединения или от сильного рывка.

• Поверхность трубы перед выполнением монтажа необходимо тщательно зачистить от ржавчины, остатков краски, удалить неровности, иначе герметичность узла не сможет быть обеспечена.

2) Уголки для полипропиленовых труб

Внутренний диаметр уголков для полипропиленовых изделий превышает размер самой трубы. Монтаж таких частей конструкции происходит путем сильного нагрева двух элементов специальным паяльным утюжком и последующей их спайки друг с другом. По прошествии 15 секунд, после того как полипропилен остыл, получается надежное монолитное соединение.

Уголки для пластиковых труб отливаются с максимально гладкой внутренней поверхностью для осуществления надежного паечного стыка. Сложного ничего в них нет, так как это простой угловой полимерный элемент.

Однако существуют и специализированные угловые фитинги:

• Тройники и крестовины с выводами, сделанными под разным углом, служат для соединения нескольких магистральных сетей.

• Уголки для труб ПВХ могут быть выполнены с несколькими углами поворота: 90, 45 и 30 градусов.

• Диаметр вывода уголка может быть равен диаметру подводящей трубы. Порой бывает нужно соединить трубу посредством муфты или уйти на поворот магистрали другим уголком.

• Соединительные элементы изготавливаются с разными внутренними диаметрами для осуществления удобного перехода от трубы одного размера к другому.

• Вывод уголка может быть сделан из латуни для резьбового соединения. Такой фитинг необходим при монтаже стального стояка с уже готовой разводкой из полипропилена.

• Уголок, совмещенный с дросселем или вентилем. Дроссель может быть дополнен американкой – специальным фитингом, предназначенным для соединения уголка с алюминиевым радиатором.

Особенности полипропиленовых уголков:

• Соединение, выполненное по всем правилам, представляет собой монолит и от цельной трубы ничем не отличается. Это позволяет укладывать такую конструкцию в стяжку или штробу без опасения, что впоследствии состыкованный участок потеряет герметичность.

• Неармированные полипропиленовые трубы обладают очень высоким коэффициентом расширения, поэтому когда вы прячете разводку в штробу, учитывайте, что от внешнего края фитинга до упора в канавке должно оставаться не менее 5–10 мм свободного пространства.

Важно знать, что сваривая полипропиленовые трубы, армированные алюминиевой фольгой, не забудьте зачистить торец трубы от металла. Оставшиеся его частички могут негативно сказаться на герметичности соединения.

Для выполнения зачистки используются специальные инструменты, оснащенные несколькими режущими кромками внутри насадки: торцеватель или шейвер. Выбор зависит от того, как расположен слой армирования.

3) Уголки для сшитого полиэтилена

Материал труб – сшитый полиэтилен, отличается от обычного и обладает следующими свойствами:

• Значительная механическая прочность;

• Повышенная температура плавления (в сравнении с обычным полиэтиленом);

• Высокий уровень гибкости и молекулярной памяти.

Именно молекулярная память данного материала помогает производить надежное герметичное соединение труб при помощи фитингов. Латунный или пластиковый уголок для монтажа ПНД трубы – это обычный штуцер и пластиковое кольцо.

Инструкция выполнения соединения трубы с фитингом:

• Пластиковое кольцо предварительно надевается на трубу и отодвигается от ее края.

• Во внутренний диаметр трубы необходимо вставить экспандер – инструмент, специально предназначенный для выполнения соединений ПНД труб. Экспандер в несколько движений погружается в трубу, растягивая ее торец.

• Растянутый торец трубы надевается на штуцер. Молекулярная память материала заставляет трубу принять прежнее положение, благодаря чему фитинг спустя некоторое время плотно обжимается краями трубы.

• Стопорное кольцо дополнительно фиксирует конец трубы.

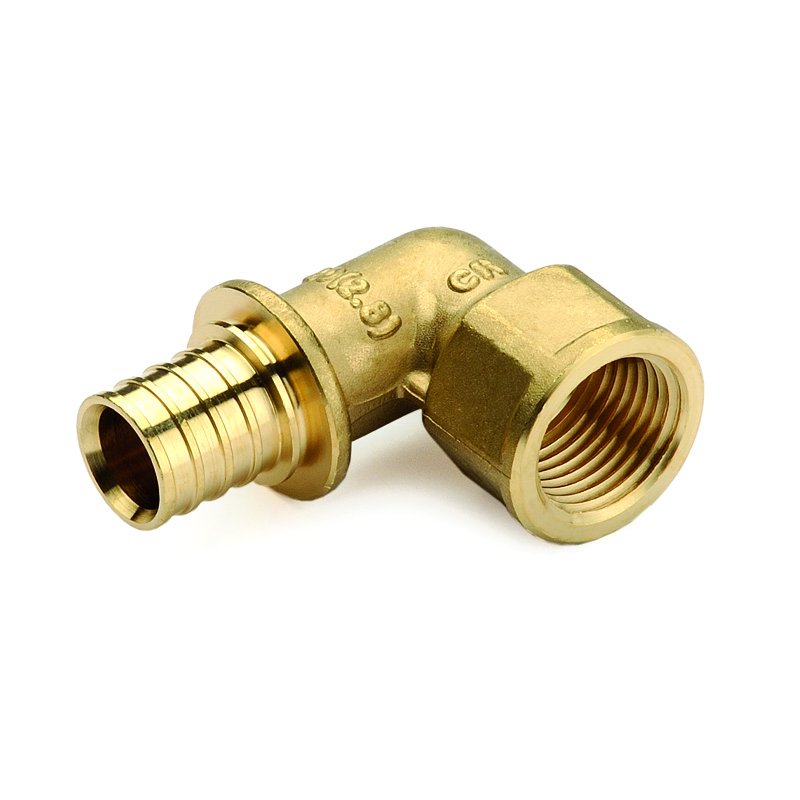

Уголки для сшитого полиэтилена (штуцер со стопорным кольцом) бывают нескольких диаметров, исполняются в различных комбинациях, аналогичных описанным выше компрессионным фитингам.

Особенности уголков для монтажа труб из сшитого полиэтилена:

• Получаемое соединение весьма прочное и является практически неразборным. Если возникает необходимость отстыковать трубу от фитинга, то небольшой ее участок просто отрезается, а затем, сместив стопорное кольцо, постепенно срезается со штуцера полиэтилен.

• Трубы продаются бухтами длиной до 500 м. Они не только прочны, но и очень гибки, благодаря чему их часто используют для монтажа теплого пола, для коллекторной разводки воды.

• Минус этих труб заключается не в их свойствах, а в цене экспандера, применяемого для выполнения соединений. Стоимость такого инструмента начинается с 15 тыс. рублей. При необходимости проще взять устройство в аренду.

3) Уголок для металлопластиковых труб

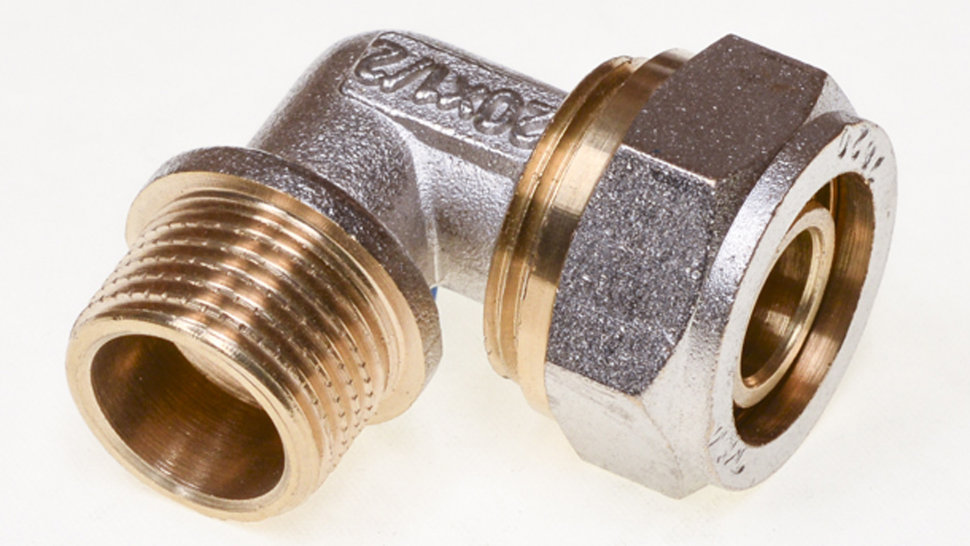

• Компрессионные уголки

Простой и надежный угловой фитинг используется в местах, где нужно повернуть магистральную трубу, изменить ее направление. Основные части такого соединения – штуцер, резиновые уплотнительные кольца, накидная гайка и разрезное кольцо. Такой уголок для трубы может быть выполнен из обычной или хромированной латуни.

Чтобы соединить уголок с трубой, нужно:

• Распрямить участок трубы, необходимый для монтажа.

• Внутреннюю поверхность трубы обработать, сняв фаску.

• Установить накидную гайку и разрезное кольцо

• Вставить штуцер в торец трубы до конца. Постараться это сделать так, чтобы между трубой и штуцером разместились резиновые уплотнительные кольца.

• Гайку на штуцере закрутить до упора.

• Затягивать необходимо умеренно, избегая чрезмерных усилий. При закручивании гайки разрезное кольцо будет постепенно сжиматься и в итоге образует надежное герметичное соединение.

На данном этапе можно осуществить переход к другим диаметрам труб, резьбовым соединениям и т. д.

Понадобится простой базовый набор инструментов для выполнения монтажа трубопровода при помощи данных фитингов. Такой схемой не стоит пользоваться при сборке системы горячего водоснабжения и отопления. Охлаждаясь и вновь нагреваясь, соединение теряет герметичность по причине смещения в нём уплотнительных резиновых колец. Впрочем, течь устраняется повторным подтягиванием накидной гайки.

• Пресс-фитинги

Соединения, выполненные при помощи пресс-фитингов, лишены негативных характеристик, свойственных компрессионным элементам. Разрезное кольцо и накидная гайка здесь не применяются, а вместо них узел фиксирует широкое стопорное кольцо. Данный вид фитингов используется при монтаже отопления и горячего водоснабжения без ограничений, однако для его осуществления требуется специальный инструмент.

4) Уголок для канализационной трубы

Фитинг для соединения канализационных магистралей представляет собой уголок трубы 90, 45 градусов с расширением на одном из концов.

Для обеспечения герметичности чугунных узлов их чеканят, затем оставшийся зазор межу расширением и трубой забивают промасленной кабалкой и заливают серой либо цементом.

Стыковка, сделанная таким образом, не терпит взаимного смещения элементов, так как легко нарушается герметичность. Ко всему прочему, для выполнения соединения методом чеканки даже специалисту нужно потратить минут 20–30, а осуществить эту процедуру со стороны стены – задача еще более сложная.

Но чугунные детали уходят в прошлое, и им на смену приходят фитинги и канализационные трубы ПВХ. Для монтажа конструкций используются простые уголки для пластиковых труб. Цена их очень мала, работать с ними – одно удовольствие. Соединение происходит путем введения трубы в фитинг с некоторым усилием. Резиновое уплотнительное кольцо, которое находится в широком конце уголка, обеспечивает надежную герметичность. Монтаж выполняется очень быстро. После того как труба с фитингом соединены, можно приступать к следующему узлу.

Во время эксплуатации резиновое кольцо может задубеть, и герметичность стыка будет нарушена. Во избежание этого неприятного инцидента при сборке трубопровода детали дополнительно промазывают герметиком на основе силикона.

ПВХ фитинги для канализации по форме и вариантам монтажа мало чем отличаются от описанных ранее. Используются такие же тройники, переходники, комбинации и прочее, а уплотнительное резиновое кольцо обеспечивает надежную герметичность соединения.

5) Поворотные угловые фитинги

Данный фитинг требует отдельного рассмотрения. Разберемся, что он собой представляет.

Это сложный соединительный элемент, используемый в системах с высоким давлением, где важна (или невозможно избежать) подвижность монтируемых узлов трубопровода.

Примеры таких подвижных конструкций приведены ниже:

• Приводы, работающие от гидравлики. Простой пример – гидроцилиндр, с помощью которого происходит поднятие ножа автогрейдера и его соединение с рукавами высокого давления.

• Пожарный рукав, который разматывается без изломов в любом направлении от места крепления на щите.

• Знакомые всем заправочные пистолеты на АЗС.

• Шланги на автомойке, в которые подается вода, также соединены подвижно.

Способ, которым герметизируется подвижный узел, не нов. В самом простом исполнении – это сальник с масляной или графитовой набивкой. Таким образом и по сей день происходит герметизация валов насоса подкачки при холодном водоснабжении.

Впрочем, сальники быстро изнашиваются, и это является существенной проблемой. Насосы, пробковые и винтовые вентили, а также иные устройства нуждаются в периодической набивке соединения.

Современные поворотные фитинги делаются из куда более износостойких материалов. Простой пример использования такого узла в условиях невысоких нагрузок – обычный шаровой кран. Герметизация подвижного элемента в нем обеспечена за счет использования уплотнителя из износостойкого пластика с низким коэффициентом трения.

В фитингах, применяемых в сетях с высоким давлением, есть подшипник качения, благодаря чему герметизирующий пластик изнашивается намного меньше.

Где купить уголок для трубы

На первый взгляд ответ кажется очевидным — везде. Тем не менее, не всё столь просто, ведь необходимо понимать, что среди широкого ассортимента, представленного на сегодняшнем рынке подобных изделий, масса предложений купить уголки для труб невысокого качества.

Вопрос зачастую сводится к цене. Тем не менее, следует всё же обозначить, какими признаками отличаются качественные угловые фитинги.

В первую очередь следует забыть о маркировках и ГОСТах, так как на сегодняшний день в мире полно поддельной продукции. Основным критерием является то, насколько подходят уголки для труб.

В связи с этим очевидна рекомендация — необходимо выбирать продукцию так, чтобы ваша система (отопления, канализация) была от одного производителя. Причём желательно приобретать их совместно, в комплекте сразу, а не докупать впоследствии.

Собственно, это и будет главной гарантией качества и надёжности.

К слову, о гарантиях. Следует приобретать товары только в проверенных магазинах, у продавцов, которые действительно являются поставщиками настоящих изготовителей.

По материалам «СантехСтандарт»
