Виды седелок на полиэтиленовую трубу и особенности их применения
Для модернизации трубопроводов, создания ответвлений сети разработана седелка — деталь, которая позволяет осуществить монтаж быстро без особых сложностей. Второе название фитинга — хомут для врезки. Удобное приспособление позволяет создать дополнительную ветвь путем врезки в существующих трубопровод без отключения сети.
Деталь представляет собой разновидность компрессионных соединительных элементов, фитингов.
Условно простейшую седелку можно разделить на две составные части, из которых состоит конструкция: верхняя часть с накладкой, на которой расположено отверстие, через которое будет присоединяться еще одна ветвь, и нижняя — фиксирующая часть, оснащенная хомутом для крепления к основному трубопроводу.
Седла выполняются из различных материалов: стали, чугуна, латуни, полиэтилена.
При монтаже на чугунную или стальную трубу седелка закрепляется зажимным болтом, а резиновое кольцо обеспечивает плотное прилегание и герметичность.
Обратите внимание! Более усовершенствованные модели седелок монтируются с помощью сварного соединения. Такие седелки служат для монтажа труб из пластика. Детали соединяются с помощью диффузной сварки.
Деталь отличается широким ассортиментом различных диаметров под трубы разных размеров. Кроме того, есть универсальные седелки, у которых размер хомута можно регулировать.
Приспособление подходит для монтажа сетей открытого типа и для создания ответвлений в условиях шахт, колодцев и коллекторов.
Плюсы и минусы приспособления
Использование седелок значительно сокращает время на выполнение работ по созданию дополнительной ветки магистрали, при этом простота монтажа делает эту деталь еще более популярной продукцией для монтажа трубопроводных систем различного вида.
Седелку отличает:
- практичность применения;
- невысокая цена;
- компактность;
- надежность.
Обратите внимание! В сравнении с тройником, соединение с помощью седелки не настолько безукоризненное и надежное, как монтаж с помощью традиционных тройников, но его значительно проще установить.
Виды устройств
Классификация седловых отводов проводится по устройству и способам крепления.
По конструктивным особенностям различают накладки и хомуты.
- Накладки разработаны специально для труб из полиэтилена низкого давления. Соединение выполняется с помощью электродиффузной сварки, которая создает прочную монолитную конструкцию.
- Обжимные хомуты — более дешевые по цене и более уязвимые конструкции, особенно, если не оснащены герметичными кольцами. При установке обжимных хомутов важно обратить внимание на очень плотную фиксацию.
| Виды | Особенности | Назначение |

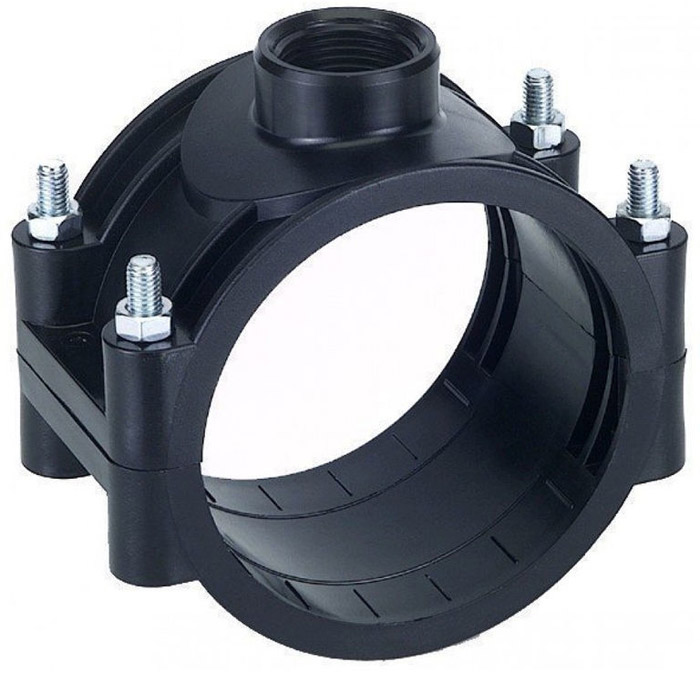

| Обжимной хомут | Деталь с резьбовым отводом с одной стороны, к которому присоединяется арматураили переходник. В комплектацию входят резиновое кольцо, металлическое кольцо на резьбовом отводе для соединений сетей, работающих под высоким давлением. | Предназначаются для сетей, где максимальная t теплоносителя не выше 400С, часто используют для труб ПВХ, ПНД и полипропилена диаметром от 20 до 315 мм. Монтируются в дренажные, канализационные магистрали, сети водоснабжения и орошения. |
| Седелка с фрезой под электросварку | Нижняя часть детали оснащена спиралью, которую разогревают с помощью электромуфтовой сварки. После того, как разогретая спираль начинает плавить пластик, седло вваривается в трубу, создавая герметичное прочное соединение. | Применяется для систем, работающих под давлением воды 16 атм, и до 10 атм при работе с газом. |

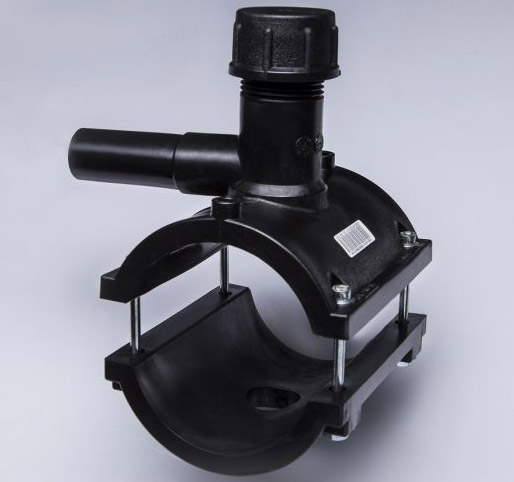

| Накладка в виде патрубка | Устройство бывает двух видов: первое с фрезой или запорной арматурой (вентиль для врезки под давлением), второе — без фрезы и запирающего механизма. | Первый вид устанавливается на работающей сети без отключения подачи носителя. Второй — только на отключенных магистралях.
Монтаж проводят методом электрической диффузионной сварки. |
| Фланцевая седелка | Универсальное приспособление для разных видов обхвата труб от 80 до 600 мм, обжимной хомут регулирует плотность прилегания к трубам разного диаметра. Фиксируется болтами с тарельчатыми шайбами. | Может устанавливаться на магистрали, работающие под давлением до 16 атм.
Чугунная седелка на трубу из ПНД от 110 до 315 мм крепится с помощью хомутов с резиновыми вкладышами внутри, которые не прокручиваются и не деформируются благодаря конструкции и неподвижности. |
Обратите внимание! Использование седелок из полимеров для пластиковых труб позволяет несколько раз собирать и разбирать соединение.
По материалам информационного сайта "ЭНЦИКЛОПЕДИЯ ТРУБ" (infotruby.ru)
