Виды и назначение арматуры для систем отопления: запорной и регулирующей

Профессионально спланированная система отопления – это сложный комплекс по созданию комфортного температурного режима в жилом доме, коммерческом и производственном здании. Помимо обязательных элементов котла, радиаторов и труб она должна включать в себя компоненты управления. Они получили общее название арматура для систем отопления: запорная, регулирующая. Без неё работа автономного комплекса была бы невозможна.

Требования к материалу изготовления запорной арматуры

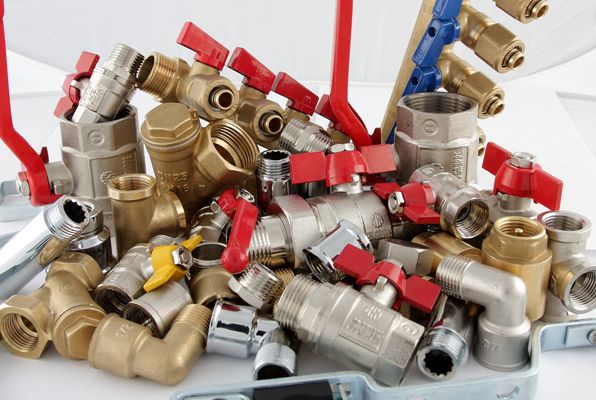

Запорно-регулирующая арматура

На первом этапе ознакомления необходимо выяснить, какая арматура для систем отопления выполняет те или иные функции. Ее общее назначение заключается в регулировании потоков теплоносителя, распределение по контурам системы, а также уменьшение или увеличение объема.

В зависимости от конструкции арматура для отопления разделяется на два вида – запорная и регулирующая. Каждая из них определенную функциональную нагрузку, напрямую влияет на работу всей системы.

Запорная арматура

Предназначена для принудительного уменьшения или окончательной остановки теплоносителя на определенном участке трубопровода или радиатора. Традиционно для этого используют краны или задвижки с различными типами конструкций. При выборе той или иной модели, в первую очередь, необходимо обращать внимание не только на геометрические параметры подключения, но и на материал изготовления. Качественно изготовленная запорная арматура на отопление должна выдерживать критический температурный режим работы и максимальное давление. Эти параметры должны указываться в паспорте или непосредственно на корпусе изделия.

Регулирующая арматура

Она необходима для обеспечения безопасности работы системы. В первую очередь регулирующая арматура для отопления стабилизирует давление внутри труб, а также регулирует степень нагрева воды путем смешивания холодных и горячих потоков. Дополнительно к вышеизложенным требованиям для запорной арматуры отопления можно добавить степень регулировки срабатывания или смешивание потоков, а также возможность автоматической работы. Именно поэтому некоторые модели комплектуются электронным управлением.

Что же касается материала изготовления – чаще всего используется латунь, бронза или ковкий чугун. Арматура для радиаторов отопления из стали отличается редко, так как свойства этого материала мало приспособлены к условиям эксплуатации в системе с горячей водой.

В продаже можно встретить комбинированные узлы арматуры для отопления, в которых устанавливаются 2 и более элементов. Монтаж подобных моделей значительно проще, чем каждого типа арматуры по отдельности.

Запорная арматура отопления

Запорная арматура

Арматура отопления для регулирования объема потока жидкости в трубах является одним из основных элементов любой системы отопления. Она устанавливается в тех точках магистрали, где необходимо частично или полностью ограничить приток воды.

Практически каждый производитель предоставляет каталог арматуры для отопления. Он необходим для правильного выбора той или иной модели. Основными параметрами при этом являются.

• Диаметр входного и выходного патрубков. Необходим для подключения в магистраль. Важно, чтобы в полностью открытом состоянии кран или задвижка не ограничивали скорость движения и объем теплоносителя;
• Степень регулирования. От этого зависит точность уменьшения или увеличения напора воды. Шаровые краны применяются для оперативного прикрытия потока, а с помощью клиновых можно плавно регулировать приток теплоносителя в трубах;
• Возможность установки автоматического регулятора степени открытия арматуры для отопления.

Зачастую для комплектации системы отопления используют краны и задвижки. Помимо правильной установки и подбора определенной модели по эксплуатационным качествам необходимо знать устройство этих элементов системы отопления.

Краны отопления

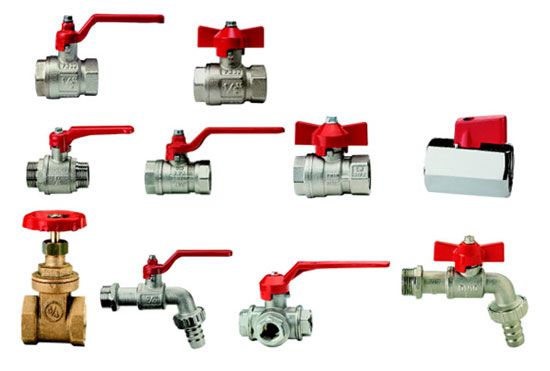

Краны для отопления

Применение кранов в качестве арматуры для радиаторов отопления или создания точек перекрытия трубопроводов обусловлено их относительно простой конструкцией и возможностью выбора из нескольких вариантов моделей. В зависимости от способа регулирования потока воды различают следующие виды кранов.

• Шаровые. Внутри конструкции располагается шар со сквозным отверстием. По мере поворота ручки происходит увеличение или уменьшение проходного диаметра.  Эта запорная арматура для радиаторов отопления характеризуется возможностью быстрого перекрытия – для этого достаточно повернуть рычаг на 90 градусов. Однако с помощью подобного крана сложно выполнять плавную в регулировку;
• Штоковые. В качестве запорного механизма применяется шток с резиновой или керамической прокладкой. Для полного закрытия и открытия необходимо сделать несколько полных оборотов ручки. Такая запорная арматура на отопление используется для точного регулирования объема потока теплоносителя.

Монтаж и выбор кранов должен осуществляться только по согласованию с эксплуатационными параметрами системы.

Следует тщательно выбирать прокладки для установки. В системах с антифризом рекомендуется монтировать паронитовые, так как они меньше всего подвержены деформации.

Задвижки отопления

Конструктивно они схожи с вышеописанными штоковыми кранами. Главное отличие – их размеры значительно больше. Также изменена форма внутренних каналов – волновое строение обеспечивает защиту от значительных перепадов давления. Это обеспечивает целостность штока и полную герметизацию арматуры для систем отопления в закрытом состоянии. Подобные механизмы устанавливаются в трубопроводах центрального отопления, где диаметр труб превышает 100 мм.

Регулирующая арматура отопления

Она предназначена для контрольной работы системы отопления в целом или на определенном участке. Это зависит от конструкции и эксплуатационных параметров. Рассмотрим наиболее востребованные и обязательные к установке модели.

Кран Маевского

Конструкция крана Маевского

Если значительно ухудшился нагрев определенного радиатора – существует большая вероятность возникновения воздушной пробки. Чтобы предотвратить перегрев теплоносителя необходимо заранее установить краны Маевского на каждый из отопительных приборов.

Эта регулировочная арматура для отопления представляет собой игольчатый клапан, который в закрытом состоянии полностью герметичен. Устанавливается на верхний патрубок радиатора, в случае появления воздушных пробок способствует их устранению. Для этого необходимо с помощью ключа или отвертки ослабить степень прижатия штора. Делается это до того момента, пока не будет слышен характерный звук выходящего воздуха. Процедура заканчивается только тогда, когда начинает течь теплоноситель.

Радиаторы отопления зачастую комплектуются запорной арматурой. Этот момент необходимо выяснять еще на этапе приобретения.

Обратный клапан

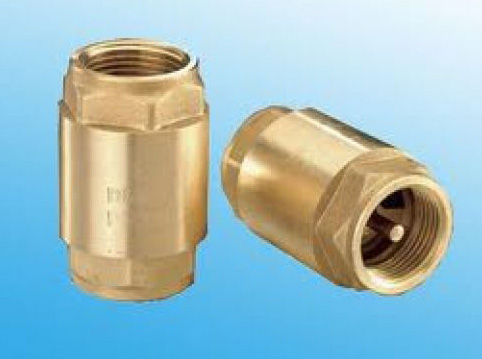

Обратный клапан

Необходим для предотвращения обратного движения воды в трубах. Его можно найти в каталогах арматуры для отопления, предназначенных как для небольших частных систем, так и для центрального теплоснабжения.

Принцип работы этого устройства основан на том, что давление напора воды воздействует на седло клапана, отодвигая его. В результате этого происходит циркуляция жидкости в трубах. Если же по каким-либо причинам вода начинает течь обратно – клапан возвращается в закрытое состояние. Этот механизм необходим в системах со сложной разводкой магистралей. В частности, он монтируется в качестве запорной арматуры для радиаторов отопления. Таким образом повышается безопасность работы и увеличивается КПД всей системы.

Рекомендуется установка арматуры обратного клапана для систем отопления с возможностью регулировки показателя давления  его открытия.

Смесительные узлы

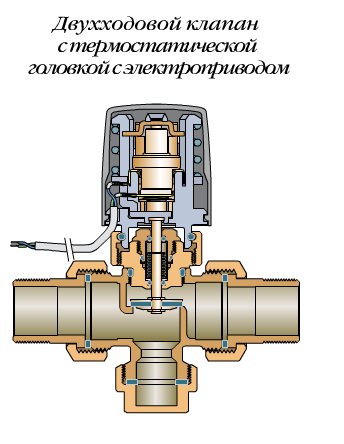

Двухходовой клапан

Для устройства водяного теплого пола необходимо обеспечить смешивание горячей и холодной воды. Это связано с различными температурными режимами в трубах отопления и теплого пола. В качестве основного механизма применяются 2 или 3 ходовые смесительные узлы.

Конструктивно они схожи с игольчатыми кранами. Но помимо входного и выходного патрубков в них есть дополнительные точки подключения. Двухходовые  модели обеспечивают смешивание потока теплоносителя с различной температурой путем открытия штока на определенную высоту. В трехходовых конструкциях устанавливают заслонки. Изменение их месторасположения уменьшает или увеличивает приток воды.

Подобная регулирующая арматура для отопления может управляться ручным методом или автоматически. Для последнего монтируют электропривод, соединенный с температурным датчиком в трубах или в помещении. В зависимости от установленного уровня нагрева происходит регулирование положения штока или заслонки.

Предохранительный клапан

Если уровень нагрева воды в трубах превышает заданный параметр – происходит резкий скачок давления. Для предотвращения прорыва устанавливается другой вид запорной арматуры на отопление, регулирующие функции которой направлены на сброс излишков воды или воздуха из системы.

Самым востребованным из них является предохранительный клапан. В отличие от крана Маевского он рассчитан на более высокие показатели давления. При возникновении аварийной ситуации напор воды воздействуют на седло, в результате чего шток поднимается. Избыток теплоносителя или воздуха уходят из системы, а состояние клапана остается открытым до того момента, пока давление не стабилизируется.  Эту запорную арматуру на отопление необходимо правильно установить. Специалисты рекомендуют монтаж на обратную трубу перед ее входом в котел и до циркулярного насоса.

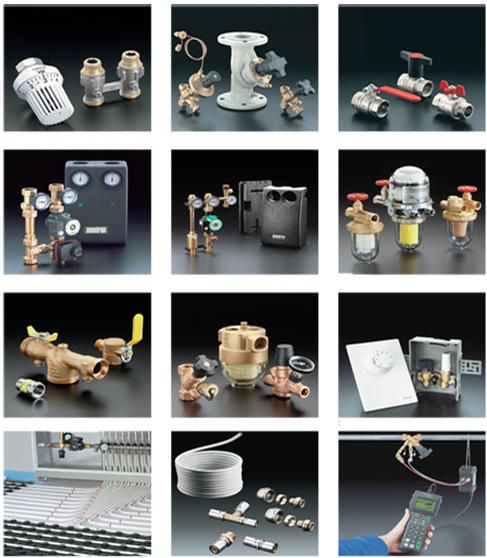

Дополнительные устройства для отопления

К ним прежде всего относятся термометры и манометры. Они необходимы для контроля состояния горячей воды. По умолчанию подобные приборы устанавливаются в котел отопления. Но помимо этого необходим их монтаж на ответственных участках системы. Это относится к регулировочной арматуре для отопления теплого водяного пола (коллекторный узел). Манометр обязательно должен присутствовать в группе безопасности вместе с воздухоотводчиком.

У каждой арматуры для систем отопления, запорной или регулирующей, на корпусе зачастую указывают основные эксплуатационные показатели – максимальный (минимальный) уровень давления и температуры. Каким образом можно подобрать оптимальную модель даже без наличия паспорта на нее.
