Варианты соединения пластиковых труб с металлическими

Во время капитального или текущего ремонта нередко возникает вопрос – как соединить пластиковую трубу с металлической, что связано с необходимостью замены изношенных участков коммуникаций различной протяженности. Подобная проблема может появиться и при строительстве частного домовладения – при подключении к централизованным инженерным системам. Правильная стыковка труб, выполненных из различных материалов, не уступает по надежности соединениям одинаковых труб, поэтому важно заранее выяснить, как стоит соединять разнородные участки.

Виды труб

Перед тем, как соединить пластиковую трубу с железной, нужно знать, что и металлические, и пластиковые трубы могут быть выполнены из разных материалов. Отличия в их технических характеристиках следует учитывать при соединении.

Металлические трубы изготавливаются из:

• меди,
• чугуна,
• стали.

Пластиковые – из:

• ПВХ,
• полиэтилена,
• полипропилена,
• металлопластика.

Случаи соединения разнородных труб

Отчасти случаи, когда необходимо соединение пластиковых труб с металлическими, описаны выше. В большинстве случаев металлическими оказываются установленные определенное время назад системы. В настоящее же время пластик выбирают не только из-за приемлемой цены и хороших технических характеристик, но и из-за большого выбора типоразмеров труб и фитингов, позволяющих легко найти комплектующие любой конфигурации для замены.

Иногда трубы из различных материалов (металл и пластик) применяются при монтаже системы с нуля. Например, при прокладке наружного участка водоснабжения или канализации частного дома, иногда приходится укладывать трубопроводы под автовъездом или парковкой. Динамическая нагрузка на поверхность грунта при движении транспорта будет передаваться на коммуникации, находящиеся в земле. На этих участках рекомендуется устанавливать металлические трубы, однако использование металла для монтажа всей системы нецелесообразно экономически и менее практично.

Способы соединения металлических труб с пластиковыми

Существует два способа, как соединить пластиковые трубы с металлическими, которые используются для стальных трубопроводов.

• Резьбовая стыковка используется в тех случаях, когда диаметр соединяемых труб не превышает 40 мм.
• Фланцевые соединения оптимальны при большом диаметре, поскольку затягивать резьбу в подобных случаях бывает затруднительно.

Особенности резьбовых соединений

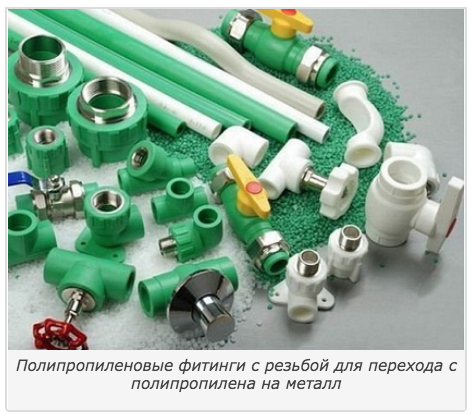

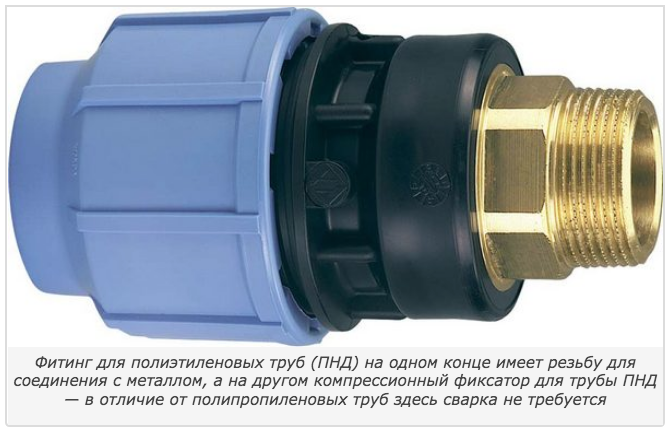

Для того чтобы понять, как соединить пластмассовую трубу с металлической при помощи резьбы, следует изучить использующиеся для этих целей фитинги. Они представляют собой переходники, с одной стороны на которых имеется резьба для подключения металлического трубопровода и гладкая муфта для припаивания пластиковых труб с другой. Существуют также модели для соединения большего количества разнородных магистралей, а также фитинги для выполнения поворотов и изгибов.

Резьбовое соединение стальной и пластиковой (полипропиленовой) труб выполняется в определенной последовательности.

• Подготавливается место соединения со стороны имеющихся металлических коммуникаций. Если в этом месте уже имелось резьбовое соединение, оно раскручивается. Если же трубы были сварены или местом установки пластиковой врезки является середина целой стальной трубы, последняя разрезается, после чего на край наносится смазка и выполняется резьба при помощи резьбореза.
• Конец стальной трубы с резьбой очищается и на него наносится герметизирующий материал: пакля или фум-лента с силиконовой промазкой. Для того, чтобы исключить вероятность протечек, важно правильно выполнить герметизацию – уложить не более 1-2 витков подмотки с направлением по ходу резьбы.
• Резьбовой край фитинга соединяется с металлической резьбой. При этом не следует не только не применять специальных инструментов, но и не затягивать чрезмерно соединение вручную. Значительные усилия могут привести к растрескиванию фитингов. Дополнительно подтянуть резьбу не составит труда, если после монтажа при пробном заполнении системы обнаружится подтекание.
• После завершения работ с резьбовой частью соединения на гладкой муфте фитинга фиксируется пластиковая труба посредством сварки.

Выполнение фланцевых соединений

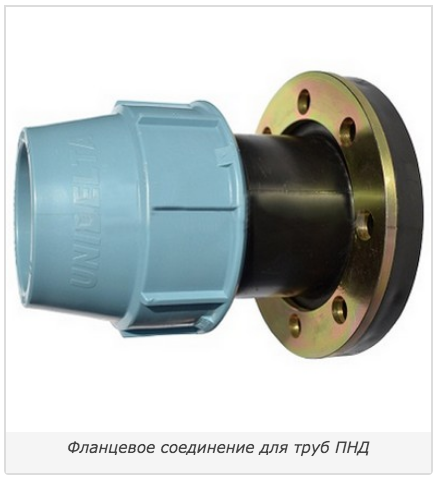

Соединение пластиковой трубы с металлической без резьбы выполняется при помощи фланцев. Его преимуществом является легкость демонтажа для ремонта или прочистки коммуникаций.

Соединительными элементами для разъемных соединений разнородных трубопроводов являются фланцы различного типа.

• Легкие конструкции с размером диаметра, не превышающим 300 мм, а также средние и тяжелые трубы до 150 мм соединяются при помощи свободных фланцев, с прямым буртом для опоры. Такие модификации являются наиболее распространенным при монтаже коммуникаций в частных домовладениях и квартирах многоэтажек.
• Для труб любого типа диаметром до 200 мм могут использоваться свободные фланцы с конусным буртом.
• Фигурный фланец и стальной выступ с использованием клинового типа соединения – универсальный вариант.
• Максимальной прочности можно достичь при помощи прямого бурта с конусным переходом.

В качестве подготовительных работ перед монтажом фланцевого соединения, важно внимательно осмотреть подготовленные фланцы. На них не должно быть заусенцев, которые при установке могут стать причиной повреждения пластиковой части соединения. В большинстве случаев такие заусенцы достаточно легко устранить.

Порядок сборки узла с фланцевым соединением следующий:

• Стальная труба отрезается в месте предполагаемой врезки. При этом важно выполнить линию реза ровно и аккуратно.
• Фланец надевается на трубу.
• Для герметичности соединения устанавливается прокладка из резины, размер которой должен быть таким, чтобы она не выходила за линию среза более, чем на 10 мм.
• Соединяются основные элементы узла – надетый на трубу фланец совмещается с прокладкой и скрепляется со вторым фланцем при помощи болтов.

Стягивание следует производить, равномерно заворачивая резьбу крепежа по всей окружности и избегая излишних усилий.

Особенности соединения канализационных труб

При монтаже канализации часто требуется соединение чугунной трубы с пластиковой, которое конструктивно отличается от стыков стальных и пластиковых труб.

Для подобных соединений требуются специальные комплектующие:

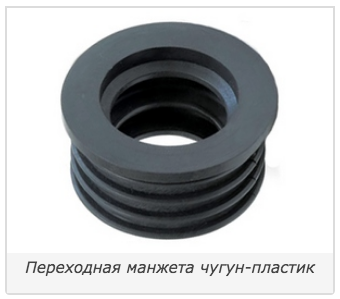

• манжеты,
• гофры,
• уплотнители.

В большинстве случаев подобрать и приобрести комплектующие не представляет сложности. В то же время и в тех редких случаях, когда не удается найти подходящий уплотнитель, решить проблему можно при помощи подручных материалов. Уплотнитель необходимого размера можно вырезать из микропористой резины, например, из старого автомобильного коврика. Длинная узкая лента помещается в зазор между соединяемыми элементами и уплотняется при помощи тупой широкой отвертки. Уплотнение производится без чрезмерных усилий, чтобы не повредить пластик. Если при пробном заполнении системы будет обнаружена протечка, можно произвести дополнительное уплотнение соединения.

Герметизация соединения при помощи чеканки или цементного раствора не приемлемы.

• При выполнении чеканки пластичная пластиковая труба деформируется, стык не будет плотным, велика вероятность протечки.
• Цементные раствор будет служить недолго. За счет большой разницы между коэффициентами температурного расширения материалов, шов при каждом сливе горячей воды будет расшатываться. В ближайшее время зацементированный стык пластикового и чугунного участков трубопровода получит трещины и перестанет быть герметичным.

Соединение пластиковых труб с медными встречается крайне редко, однако в продаже можно встретить и специальные фитинги для подобных соединений. Они имеют две гладкие муфты – одна для припаивания медного трубопровода, другая – для соединения с пластиковой трубой.


Источник: okanalizacii.ru
