Устройство водопроводного крана: схема смесителя, установка, ремонт

Устройство водопроводного крана схема смесителя, установка, ремонт

Водопроводные краны являются неотъемлемой частью водопроводной системы, и их выход из строя не сулит ничего хорошего. Чтобы суметь самостоятельно отремонтировать сломанный кран, тем самым обезопасив себя и соседей снизу от возможного потопа в квартире, нужно сперва внимательно изучить устройство водопроводного крана, что мы и попытаемся донести читателю в данной статье.

Классификация и функциональные особенности водопроводных кранов

Водопроводные краны, как правило, устанавливаются на умывальники, ванны, раковины, биде и т.п. Они должны отличаться не только привлекательным внешним видом, но и быть удобными в применении. К примеру, основное значение имеет легкость регулировки водного напора, температуры воды, а также бесшумность в работе.

Существует четыре типа водопроводных кранов и смесителей:

  • простые смесители;
  • простые краны;
  • смесители с термостатом;
  • смесители с одной рукояткой.

Краны простого типа способны подавать один вид воды – либо холодную, либо горячую. Простой смеситель оснащен регуляторами горячей и холодной воды, а также краном. Температуру воды, текущей из крана можно отрегулировать вручную.

Смеситель с одной рукояткой упрощает задачу регулировки напора и температуры воды. Благодаря расположенным внутри смесителя керамическим дискам удается избежать резких перепадов воды при регулировке.

Устройство крана смесителя, оснащенного термостатом, позволяет поддерживать заданную температуру текущей из крана воды, тем самым предупреждая возможность обваривания горячей водой.

Крепление кранов-смесителей для ванны и водопроводных кранов осуществляется по-разному.

Итак:

  • чтобы закрепить простой кран, достаточно наличия одного отверстия;
  • для крепления смесителя потребуется сверлить 2-3 отверстия – для крепления крана и для рукояток регулировки смесителя.

Смесители в ванной и душе могут быть закреплены к стене.

По принципу действия краны делятся на:

  • возвратно-поступательные;
  • вращательно-поступательные.

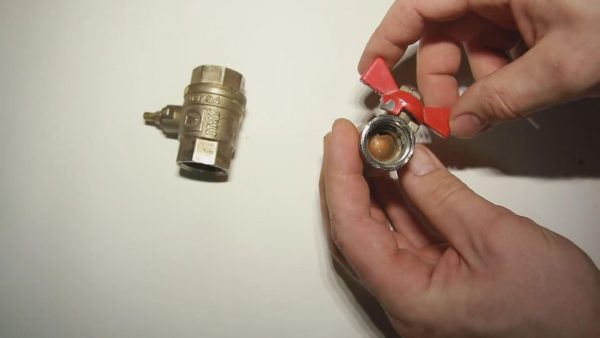

Устройство простого водопроводного крана

Устройство крана может разниться в зависимости от конструктивных особенностей той или иной модели, но принцип их действия, а также состав основных функциональных элементов, остается неименным.

Кран состоит из следующих элементов:

  • крепежного винта;
  • ручки вентиля;
  • сальниковой втулки;
  • крышки крана;
  • сальниковой набивки;
  • шпинделя;
  • гайки на корпусе крана;
  • прокладки;
  • носика крана;
  • седла крана.

Вентиль (ручка-маховик) крана соединен с вертикальным шпинделем. Нижняя часть шпинделя длиной в 20 мм способна передвигаться внутри гайки. Наружная часть гайки вкручивается в корпус крана. На торце шпинделя размещен золотник, который состоит из диска с прокладкой.

Крепление прокладки производится посредством гайки или кнопки. При повороте ручки крана шпиндель ввинчивается, тем самым перекрывая кран: прокладка плотно соприкасается с металлическим выступом – седлом крана, и создает барьер для потока воды.

Для исключения возможности проникновения воды вверх по шпинделю при открытии крана, предусматривается сальниковая втулка, которая размещена в верхней части шпинделя. Изоляция воды создается с помощью сальниковой набивки – водонепроницаемого материала, плотно изолирующего воду.

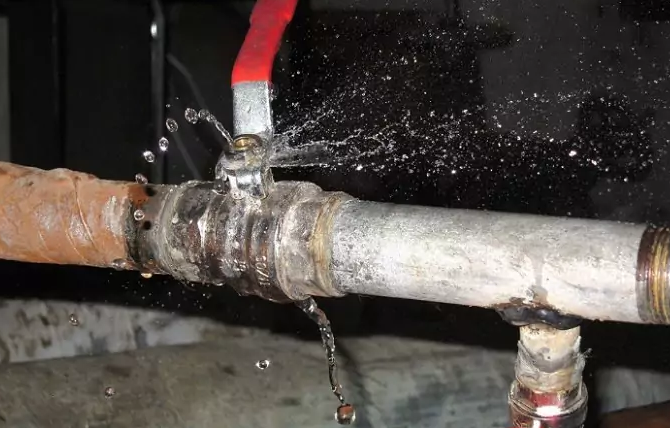

Причины неисправностей крана и их устранение

Чаще всего подвержены неисправностям краны и смесители, которые используются для подачи горячей воды.

Основными причинами некорректной работы водопроводных кранов являются:

  • износившаяся уплотнительная прокладка;
  • пришедшая в негодность сальниковая набивка;
  • износ резьбы на шпинделе или корпусе;
  • проблемы с клапаном.

Кроме того, часто причинами протечки крана становятся инородные частицы, осаждаемые между гнездом клапана и уплотнительной прокладкой, и приводящие к разрушению прокладки. Также прокладку можно повредить излишне сильным ввинчиванием крана.

Устранение течи и других проблем с водопроводным краном по причине неисправности прокладки

Если кран начал подтекать из-за предполагаемого износа или повреждения (разрыва) прокладки, принимают следующие меры:

  1. главным вентилем перекрывают воду в квартире (вентиль, как правило, установлен в туалете либо под раковиной);
  2. отвинчивают при помощи разводного или гаечного ключа прижимную гайку;
  3. затем откручивают рукоятку со шпинделем и извлекают прокладку;
  4. устанавливают новую прокладку – для крана холодного водоснабжения – резиновую, горячего водоснабжения – из кожи;
  5. диаметр прокладки должен превышать диаметр гнезда клапана примерно на миллиметр, чего вполне хватит для обеспечения ее плотного прилегания и удерживания в гнезде;
  6. кромку устанавливаемой прокладки срезают ножницами под углом в 45 градусов по окружности.

В некоторых случаях замена прокладки не требуется, однако ремонт все же оказывается необходим. Часто приходится сталкиваться с «ревом» труб. Здесь также всему виной прокладка. Чтобы устранить посторонние звуки, следует знать как разобрать кран, и опять же срезать кромку прокладки под углом в 45 градусов.

Если не удается приобрести новую прокладку в магазине, то можно взяться за ее изготовление самостоятельно.

Как изготовить прокладку для водопроводного крана своими руками:

  • отыскивают небольшой кусок твердой листовой резины (мягкая в качестве материала для прокладки не годится), например используют для этого подошву старой, негодной обуви;
  • кладут кусок резины на деревянную доску и обрезают по предварительно намеченной окружности хорошо заточенным ножом, либо изготавливают просечку из металлической трубки, диаметр которой совпадает с диаметром требуемой прокладки, затачивают один из ее концов на наждаке, прикладывают трубку к резине и вырубают прокладку, ударяя молотком по тупому концу трубки; в трубке в теле трубки можно также сделать выемку для более удобного извлечения вырубанной прокладки.

Ремонт водопроводного крана при неисправностях клапана

При продолжительной эксплуатации водопроводного крана стенки гнезда крана могут выкрашиваться. При повреждении большей части окружности клапан ремонту не подлежит, так как в таком гнезде прокладка не центрируется, ерзая в седле, вследствие чего начинает течь кран.

В таких случаях клапан приобретают в магазине либо вытачивают на токарном станке из латуни. При самостоятельной выточке клапана необходимо предусмотреть наличие так называемого поднутрения – диаметр основания гнезда должен на 1-1,5 мм превышать диаметр кромки гнезда, что позволяет прокладке надежно удерживаться без использования винта.

Можно также поменять клапан, сняв его со старой головки крана, которая может иметься в запасе со времени прошлого ремонта.

Важно! Во время вывинчивания головки, клапан может остаться в седле крана. Для его извлечения следует пользоваться проволочным крючком либо пинцетом.

Чтобы избежать выпадения клапана из шпинделя, необходимо подмотать хвостовик льняной подмоткой и вставить его в шпиндель с усилием. Льняные нити со временем изотрутся и выйдут с водой.

Ремонт водопроводного крана при неполадках шпинделя

Как отремонтировать водопроводный кран, если из него течет мощная струя вода, а при закручивании напор не прекращается:

  1. Перекрывают воду в квартире и выворачивают головку крана. Обычно это происходит при истирании некоторого числа конечных нитей внешней резьбы шпинделя со стороны маховика.
  2. Так как наружная часть шпинделя все еще имеет пригодный для использования участок резьбы, можно продолжить эксплуатацию детали, установив в гнездо толстую прокладку (не менее 6 мм в толщину). Подобную прокладку трудно отыскать, по этой причине к обычной прокладке можно добавить шайбы суммарной толщиной в 1,5-3 мм. Внутренний и наружный диаметр шайб следует подобрать в соответствии с диаметром хвостовика и гнезда клапана.
  3. Альтернативное решение проблемы – смена шпинделя. В таком случае снимают крышку маховика, отвинчивают винт, снимают маховик и слегка выворачивают сальниковую втулку. Целый шпиндель ввинчивают аккуратно, чтобы резьба шпинделя совпала с резьбой корпуса головки. Можно также произвести полную замену головки.

Ремонт крана при проблемах с корпусом и втулкой

Резьба, расположенная непосредственно на корпусе крана, также подвержена истиранию. Хотя, как правило, корпус способен «пережить» минимум 2 шпинделя. Часто при открытии крана капель начинается из сальниковой втулки.

При попадании капель в мойку, умывальник либо раковину, с этим какое-то время можно мириться, но когда вода стекает за их пределы, следует принимать экстренные меры по ремонту крана. Первым делом пробуют подтянуть втулку крана, однако не слишком сильно, иначе шпиндель не сможет вращаться.

Если это не помогает, обновляют набивку сальниковой канавки:

  1. Полностью закрывают кран (при этом перекрывать подачу воды в квартиру не обязательно).
  2. Снимают крышку маховика и отворачивают закрепляющий винт, после чего снимают маховик.
  3. Выворачивают втулку ключом, придерживая при этом корпус за фаски вторым ключом. Если же втулка ввинчена слабо, можно справиться и одним ключом, причем корпус должен оставаться неподвижным.
  4. Шилом или тонкой проволокой извлекают кольцо сальника, расположенное между втулкой и набивкой.
  5. От старой набивки не избавляются, добавляют к ней новую.
  6. При наличии во втулке специального кольца, не имеет значения направление обвивки шпинделя льняными нитями, однако лучше стараться укладывать их в направлении закручивания втулки.
  7. После укладки витка набивки, его утрамбовывают отверткой. Необходимо следить, чтобы канавка корпуса не переполнялась.
  8. Уложив часть набивки, вворачивают втулку, тем самым прижимая набивку, затем втулку выворачивают и добавляют еще набивки.
  9. Для повышения влагоотталкивающих свойств набивку пропитывают любым доступным маслом.
  10. Производят сборку крана в обратном порядке.

Грамотно отремонтированный водопроводный кран порой способен прослужить дольше и лучше нового, следовательно, не следует торопиться избавляться от головки и других деталей, пришедших в негодность. Некоторые элементы могут еще пригодится в будущем, и вам не понадобиться повторная установка водопроводного крана.
