Укладка труб для тёплого водяного пола: выбор труб, расчёт системы и способы монтажа
Тёплый пол — это конструкция, состоящая из трубных сегментов, по которым передвигается теплоноситель, и различных покрытий. В качестве теплоносителя выступает вода, подогретая до нужной температуры. Источником тепла в данном случае выступает центральная отопительная система или же автономная аппаратура (например, котёл). Наиболее предпочтительным вариантом является подключение трубопроводной конструкции к котлу, функционирующему за счёт переработки газа.

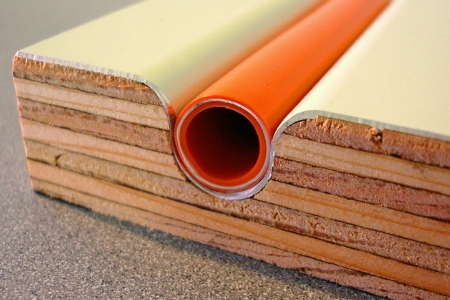

Укладка труб для системы «теплый пол» может осуществляться разными способами, и каждый из них требует тщательных расчетов
Укладка труб для тёплого пола — серьёзное мероприятие, которое включает в себя ряд важных процессов. Грамотно спроектированная система способна обеспечить качественное отопление жилой комнаты. Основные преимущества использования данной коммуникации такова:
- широкий выбор инструментов и материалов, которые располагаются в разных ценовых категориях;
- установка обогрева в полу позволяет поддерживать правильный микроклимат внутри жилого помещения;
Обратите внимание! Такая коммуникация отличается гигиеничностью. В отличие от обычных отопительных систем, тёплый пол не способствует распространению пыли в комнате.
- такая конструкция отличается экономической целесообразностью, так как производит равномерный подогрев пространства;
- длительный эксплуатационный срок при правильной укладке и нормальном использовании;
- автономность такой системы — ещё один плюс. Поддержание необходимой температуры производится автоматически, без вмешательства хозяев дома или квартиры.
На сегодняшний день для организации подогрева в полу можно использовать несколько разновидностей труб, которые отличаются по материалу, однако, подходят для закрытой прокладки. Наиболее популярными для этих целей являются изделия, изготовленные из:
- металлопласта;
- сшитого полиэтилена;
- меди.

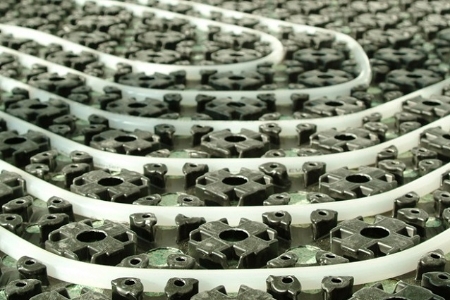

Наиболее практичным и простым в работе материалом являются трубы из сшитого полиэтилена, большинство теплых полов монтируется именно из них
Укладка труб из металлопласта для тёплого водяного пола является благоприятным решением. Это связано с тем, что металлопластик обладает уникальными свойствами, которые отлично подходят для организации отопления в полу. Основными преимуществами труб из этого материала являются:
- пластичность, которая позволяет выполнять изгибы трубопровода во время монтажа;
- устойчивость к коррозии;
- хорошие прочностные характеристики, которые достигаются за счёт промежуточной алюминиевой прослойки;
- простота прокладки, которая позволяет без особого труда уложить тёплый пол из металлопластиковых труб своими руками;
- тёплый пол из металлопластиковых труб отличается демократичной стоимостью.
Коммуникация из сшитого полиэтилена отличается довольно высокими прочностными характеристиками, резистентна к низким температурам, а также легко поддаётся ремонту. Однако они имеют и некоторые недостатки, среди которых:
- не способны удерживать необходимую форму (выпрямляются в результате того, что на них воздействуют высокие температуры);
- сложны в монтаже.
Трубопровод, выполненный из меди, является довольно дорогостоящим вариантом. Использование изделий из этого материала требует организации дополнительных защитных мер при прокладке коммуникации в стяжке.
Советы по расчёту тёплого пола водного типа
Перед тем как приобретать инструменты и материалы для организации подогревающей коммуникации в полу, обязательно необходимо определиться с будущей схемой трубопровода и произвести его расчёт. Схему укладки труб для водяного тёплого пола выполняют как чертёж, который учитывает расположение контуров. Это необходимо для того, чтобы упростить проведение ремонтных работ в случае поломки того или иного элемента коммуникации.

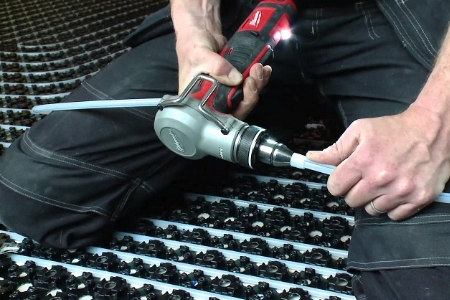

Диаметр трубы — важный параметр, который связан с определением длины того или иного участка отопительной системы
Полезная информация! Площадь прокладки подогрева в полу должна соответствовать свободному пространству в комнате. То есть трубы укладываются в тех местах, где нет мебели или сантехнической аппаратуры.
Правила, которые помогут выполнить расчёт будущей коммуникации для подогрева напольного покрытия:
- протяжённость контура, который имеет показатель сечения 16 мм, не должна быть выше, чем 100 м. В свою очередь, контур с показателем сечения 20 мм должен обладать длиной не более 120 м. Такие ограничения необходимы, так как при превышении определённого размера контура понижается давление в системе;
- разница между показателями длины нескольких контуров должна быть минимальной;
- как правило, большие комнаты подразделяются на несколько контуров;
- в случае если трубопровод в полу оснащён достаточной изоляцией, то тогда его показатель шага должен составлять 15 см. В холодных регионах страны, где температура зимой может опускаться ниже -20 °C рекомендуется сокращать шаг коммуникации до 10 см;
- пятнадцатисантиметровый шаг учитывает определённый расход труб на 1 м² (примерно 6,7 м трубопровода). При десятисантиметровом шаге расход трубных элементов на 1 квадратный метр составляет около 10 м;
- для определения показателя плотности потока теплоносителя необходимо воспользоваться следующим уравнением: общий показатель теплопотерь помещения, измеряемый в Ваттах, необходимо поделить на площадь прокладки трубопровода (без учёта отступов от стен);
- чтобы определить средний температурный показатель в системе необходимо измерить температуру на входе в контур и на выходе из обратной линии, после чего сложить эти два показателя и разделить на 2;
- максимальная температура воды, транспортируемой по трубам подогревающей коммуникации этого типа, не должна быть выше 55 °C;
- протяжённость контура вычисляется следующим образом: активную площадь обогрева делят на шаг прокладки коммуникации. В таком случае активная площадь исчисляется в метрах квадратных, а шаг прокладки — в метрах. К полученной цифре необходимо прибавить размер загибов и дистанцию до коллекторного устройства.

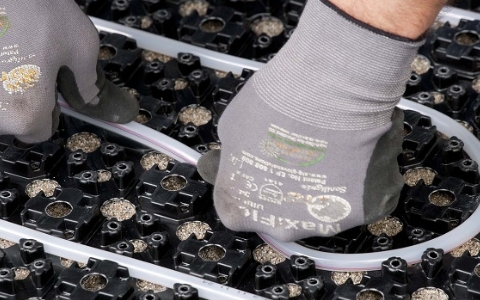

При расчете частоты шага укладки трубы учитывается тип помещения, теплопотери в нем и климат региона в целом
Схема укладки труб для водяного тёплого пола
Существует несколько популярных схем, по которым можно провести монтаж этой трубопроводной конструкции. Все они отличаются своими особенностями и требуют соблюдения конкретных нюансов. Выбор схемы зависит от:
- количество материала, которое уйдёт на монтаж этой коммуникации;
- показатель прогрева помещения.
На сегодняшний день существует 3 основные схемы монтажа трубопровода в полу:
- «змейка»;
- спиральная;
- комбинированная.
Первый вариант монтажа трубопровода в полу является наиболее распространённым. Это связано с тем, что организация такого узора не требует больших трудозатрат и с простотой проектирования «змейки». Такой способ наиболее подходит для комнат, в которых исключаются тепловые потери, для промышленных помещений, требующих бесперебойного отапливания. Из минусов такой схемы укладки можно отметить то, что в отдельных точках системы могут наблюдаться температурные перепады. Наличие температурных перепадов, возникающих, в разных точках такой системы, как правило, приводит к тому, что отдельные её участки превышают допустимое значение температуры, которое указывается в строительных нормах и правилах (СНиП).
Для того чтобы свести к минимуму неравномерность прогревания тёплого пола на разных его участках, специалисты рекомендуют внимательно отнестись к выбору мощности отопительной конструкции. Важно запомнить, что мощность отопительной коммуникации, выполненной по такой схеме, не должна превышать 80 Вт/м².Важно! По СНиП максимальный постоянный показатель температуры для напольных покрытий, подогреваемых посредством водной коммуникации, составляет +25 °C, а периодический — +32 °C. Эти значения применимы к жилым помещениям.

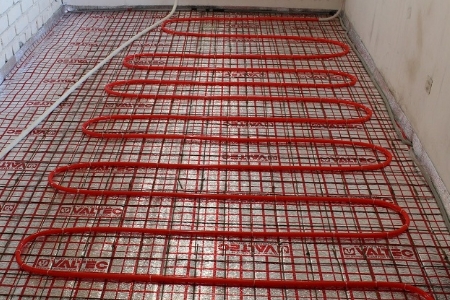

Змейка — самый простой способ укладки труб для подогрева пола
Укладка трубы для тёплого пола может производиться и по другой схеме. Второй распространённый способ монтажа отопительной коммуникации в полу называется «улиточным» или спиральным. Спиральная укладка трубопровода является более сложным методом и требует более тщательной подготовки чертежа. Основным преимуществом такого способа монтажа является однородное распределение тепла. Это связано с тем, что прямые и обратные отрезки конструкции в спиральной схеме располагаются попеременно, за счёт цементной стяжки, которая располагается над коммуникацией. Допустимая толщина цементной стяжки колеблется от 3 до 5 см.
Комбинированная схема укладки труб тёплого пола отличается тем, что совмещает в себе оба вышеописанных метода. Как правило, такая схема используется для прокладки трубопроводов в помещениях, которые имеют большую площадь. Для таких помещений комбинирование узоров является единственным способом, позволяющим организовать равномерный подогрев напольного покрытия. Трубы в больших помещениях укладываются «змейкой» у окон, дверей и стен, а спиральная укладка трубопровода выполняется в центральной зоне.
Шаг укладки труб для водяного тёплого пола

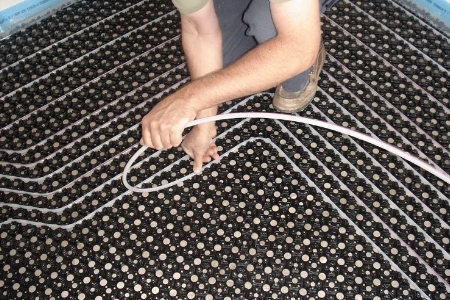

Расстояние между труб малого диаметра не должно быть большим, что прогрев пола был максимально равномерным
Таблица 1
| Показатель тепловой нагрузки, Вт/м² | Шаг, см |
| 48–50 | 30 |
| 80 и более | 15 |
При монтаже отопительной конструкции такого типа в комнате с большой площадью и высоко расположенными потолками шаг труб должен составлять от 20 до 25 см. На шаг коммуникации влияет и материал, из которого изготавливаются трубы. Это связано с тем, что разные материалы обладают различными коэффициентами теплопроводности.
Выбор способа укладки труб для тёплого пола
Метод прокладки трубопроводной коммуникации в пол зависит от того, какая основа будет использована под укладку труб. Основные способы укладки пола своими руками:
- с использованием армирующей сетки в качестве основы;
- на утеплитель;
- на теплоизолирующие маты.
В первом случае необходимо сразу состыковать трубу тёплого пола с коллектором. Далее, выполняется крепёж труб к армирующей сетке. Крепление трубы тёплого пола к сетке производится с использованием полимерных хомутов. Расчёт количества хомутов выполняется довольно просто: на 1 м коммуникации требуется в среднем два таких крепёжных элемента.Первый хомут фиксируется в точке первичного контакта трубопровода с армирующей сетью. Затем трубопровод выводят на нужный курс, которым в большинстве случаев является край стены, и фиксируют уложенные трубы вторым хомутом.
Обратите внимание! Очень важно соблюдать правильную дистанцию от стены до крайней трубы. Расстояние в таком случае должно быть не менее 10 см, иначе существует вероятность повреждения трубы во время строительных работ вблизи стены.
Следующий шаг по укладке труб водяного пола с использованием армирующей сетки — разворачивание трубопровода до угла контура. В первую очередь необходимо позаботиться о креплении для труб тёплого пола в точках их изгибов и поворотов. После фиксации всего контура происходит возвращение к коллекторному устройству. После фиксации контура рекомендуется оснастить его дополнительными крепежами для труб тёплого пола, которые осуществляются с шагом 70–100 см.

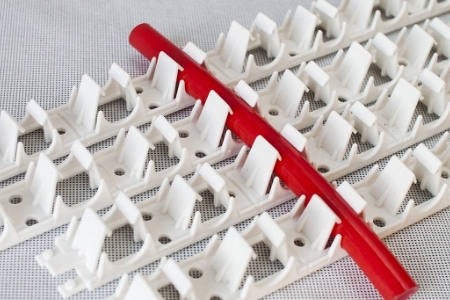

Для фиксации труб можно использовать готовые планки, это значительно упростит работы
Укладка металлопластиковых или других труб тёплого пола на утеплитель (без армирующей сетки) выполняется с использованием специальных планок, которые легко приобрести в любом профильном магазине. Фиксация таких планок к утеплителю производится посредством специальных скоб или с помощью саморезов. Крепёжные элементы можно комбинировать. Такой способ прокладки коммуникации для подогрева пола наиболее подходит в том случае, если монтаж труб производится «змейкой».
Изгибание труб рекомендуется производить очень аккуратно, чтобы исключить возможность их передавливания. Для трубопроводных отрезков из разных материалов существуют различные устройства, позволяющие провести быструю и безопасную гибку. Чтобы исключить возможность перегрева труб вблизи коллекторного устройства, как правило, их размещают в специальных гофрированных трубках, которые сдерживают тепло.
Планки устанавливаются рядами, между которыми, как правило, сохраняется определённая дистанция (1 м или более). Трубопровод довольно легко зафиксировать в такой планке, так как она оснащается специальным пазом для этого. Шаг трубы регулируется посредством большого количества пазов, фиксирующих коммуникацию.
Монтаж трубопровода на теплоизолирующие маты выполняется довольно просто. Это связано с тем, что использование матов уменьшает трудозатраты, ускоряют монтаж этой коммуникации. Дистанция между бобышками, которые входят в состав матов, составляет примерно 5 см, что является очень удобным для регуляции шага во время укладки труб тёплого пола своими руками. Специалисты рекомендуют быть внимательными на поворотах, так как можно надломит бобышку, поэтому укладывать трубы в этих точках необходимо аккуратно.
По материалам TrubaMaster
