Труба полипропиленовая - диаметры и таблицы

Труба полипропиленовая - диаметры и таблицы



Полипропилен является самым легким материалом с очень хорошей химической стойкостью даже от многих органических растворителей. Он широко используется для изготовления труб и доступен в различных классификациях.

Благодаря ударной прочности, надежной тепловой сварки, полипропиленовые трубопроводные системы характеризуются хорошей устойчивостью к истиранию и являются прекрасным тепло- и электрическим изолятором.

Материал является подходящим для использования с пищевыми продуктами, питьевой водой, а также в фармацевтической и химической промышленности. В домашних условиях ПП применяется для поставки холодной и горячей воды, центрального отопления, канализации, дренажа.

Полипропилен эксплуатируется во многих более агрессивных и высоких температурах, чем ПВХ. Он подходит для работы при температуре 90 0С и при давлении до 1,6 МПа; выдерживает краткосрочное использование при максимальной t 110 0С (подходит для отопления).

Материал устойчив к химическому воздействию: вредным растворам кислот, щелочам и солевым соединениям, а также большого количества органических растворителей.

Полипропилен является самым легким из всех термопластов. Другие характеристики заключаются в следующих параметрах:

  • отличная стабильность размеров;
  • хорошие электрические свойства – может прокладываться под водой без потери производительности;
  • низкая плотность и вес – быстрая установка и транспортировка;
  • твердость поверхности – предотвращает появление трещин;
  • химическая стойкость – увеличивает надежность и расширяет область применения;
  • легко окрашивается.
  • сопротивляемость коррозии;
  • высокая ударная прочность – продлевает срок службы;
  • тепловое сопротивление – менее уязвим к погодным условиям;
  • низкие материальные затраты;
  • отсутствие коррозии;
  • высокая гладкость внутренних стенок (шероховатость 0,007 мм) – минимальное трение, увеличение потока.

В трубопроводной системе размеры отличаются диаметром полипропиленовых труб. В таблице представлены стандартные величины диаметров:

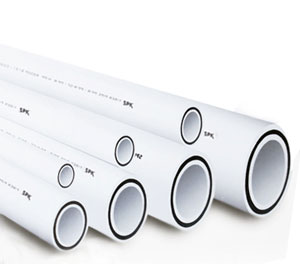

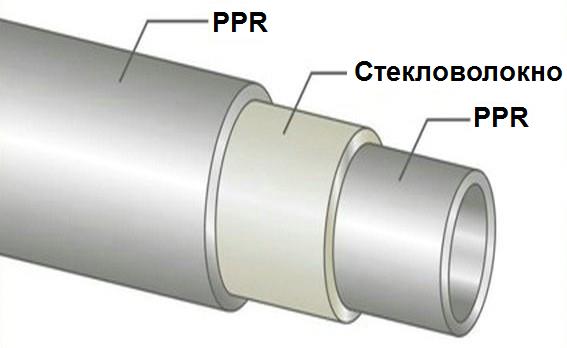

Кроме обыкновенной продукции с различным диаметром, также доступны ПП изделия с перфорированной алюминиевой вставкой и с армированным стекловолокном, которое позволяет предотвратить диффузию от чрезмерного удлинения под действием температуры.

Полипропиленовые трубы различают по следующим конфигурациям:

1. По давлению.

Обычно используется три типа трубопроводных изделий:

I. PN 10

  • установка холодного водоснабжения до 200С;
  • подогрев пола (450С).

II. PN 16:

  • для установки горячей воды с циркуляцией до 600С;
  • для холодного водоснабжения.

III. PN 20:

  • для отопления (800С);
  • для подогрева воды (600С).

Общепринято, что значение класса выражает толщину изделия, необходимую для вычисления напряжения в нем, устойчивость к напору в различных условиях (см. таблицу). Диаметр полипропиленовой трубы доступный в диапазоне 16-110 мм.

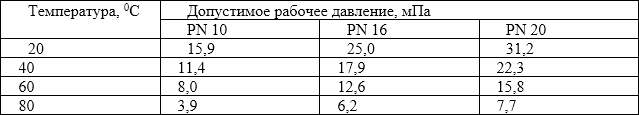

Таблица – Условия эксплуатации (срок службы 25 лет)



Трубопроводные изделия в большой степени разработаны на срок службы до 50 лет, если для холодной воды применяются PN 16, а для горячей - PN 20.

  1. По диаметру.
  2. По составу сырья.
  3. По толщине.

Согласно стандартам PN-EN ISO 15874 ПП трубопроводные изделия относятся к определенным условиям работы и типичным областям применения, которые делятся по классам:

  1. теплая вода до 600С.
  2. теплая вода до 700С.
  3. низкотемпературное отопление пола.
  4. напольное и низкотемпературное центральное отопление.
  5. высокотемпературное центральное отопление.

Классификация

В зависимости от состава сырья в продаже имеются следующие виды полипропиленовых изделий:

  • РР-Н (гомополимер) – получают путем непрерывной цепи полипропиленовых единиц, что приводит к высокой жесткости материала. Популярный только в серых тонах, широко используются для изготовления трубопроводных систем;
  • РР-В (блок-сополимер) – получают путем добавления этилена в полипропилен, что значительно улучшает ударную прочность и снижает температуру хрупкости (-200С);
  • РР-R (рандом сополимер) - содержит молекулы этилена и пропилена, обладает высокой жесткостью, лучшей ударной прочностью и хорошими электрическими свойствами изоляции;
  • РРFR (огнезащитный) – полипропилен с увеличенным кислородным индексом.

Зависимость от толщины стенки

Показатель зависит от двух составляющих – внутреннего и внешнего сечения. Он колеблется в районе от 1,8 мм при минимальном и до 18,4 мм при максимальном диаметре полипропиленовой трубы.

Таблица

Таблица - Соотношение наружного сечения и толщины стенки



Соответствие диаметров: внутренние и внешние

Внутренние и внешние сечения ПП труб различаются по толщине стенок. В каждом размере и классе тепловой нагрузки эта цифра разная. Например, наружному диаметру 16 отвечает изделие с внутренней хордой10 мм; 20 – 15 мм; 63 – 50 мм; 125-100 мм.

Правильный подбор магистрали

ПП изделия обладают высокой химической стойкостью. Он один из лучших материалов для использования в системах, подверженных различным уровням рН. Не рекомендуется эксплуатировать его с углеводородами и ароматическими углеводородами. Типичное применение включает очистку системы водоснабжения, фармацевтические операции, системы очистки сточных вод и пищевая промышленность.

При выборе деталей трубопроводных систем необходимо принимать все факты, ведь хороший результат является компромиссом между следующими показателями:

  • срок службы (от 1 до 50 лет);
  • давление;
  • тепловая нагрузка (класс PN 10, 16, 20);
  • расход воды – зависит от диаметра;
  • стоимость.

Полипропиленовые трубы представляют собой легкую термопластичную смолу, которая характеризуется химической стойкостью, стабильностью размеров и высоким качеством поверхностной жесткости. Универсальность свойств делает их экономически эффективной альтернативой более дорогим фторполимерным изделиям.
