Типы присоединения трубопроводной арматуры. Какие бывают?

Трубопроводная арматура предназначена для обеспечения надежной и долголетней работы системы трубопровода. Но вот подсоединений самой арматуры к трубопроводам существует несколько вариантов. Вариант присоединения - один из главных индитификаторов классификации трубопроводной арматуры.

Пять способов присоединения трубопроводной арматуры:

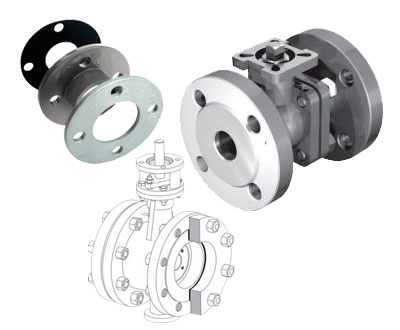

1. Фланцевый способ. То есть, соединение осуществляется с помощью фланцев. Такие детали, как дисковый затвор позволяют многоразовое монтирование. Герметичность фланцевых соединений очень высокая. Фланцевые соединения также выносят серьезные скачки давления в трубе. Из минусов стоит отметить что, если в трубе присутствуют такие скачки давления - со временем плотность, в местах затяжки, утрачивается, соответственно и герметичность также. Минусом являются также относительно большие габариты.

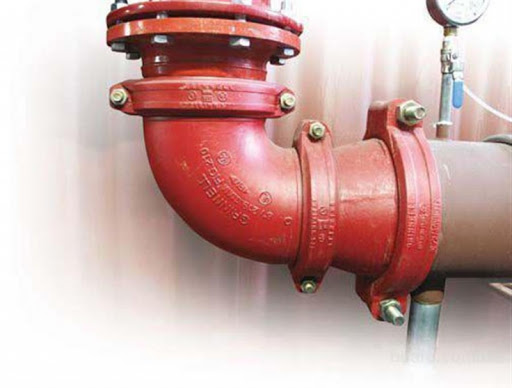

2. Муфтовые соединения. Присоединительные части трубопровода имеют внутреннюю резьбу, с помощью которой, собственно и осуществляется подсоединение детали. Конструкция такого трубопровода не должна испльзовать труб даметром более чем 80 мм, а сам трубопровод может транспортировать только нейтральные и негорючие жидкости. В современных канализационных системах используют муфтовые соединения без внутренней резьбы - место соединения уплотняется резиновым кольцом.

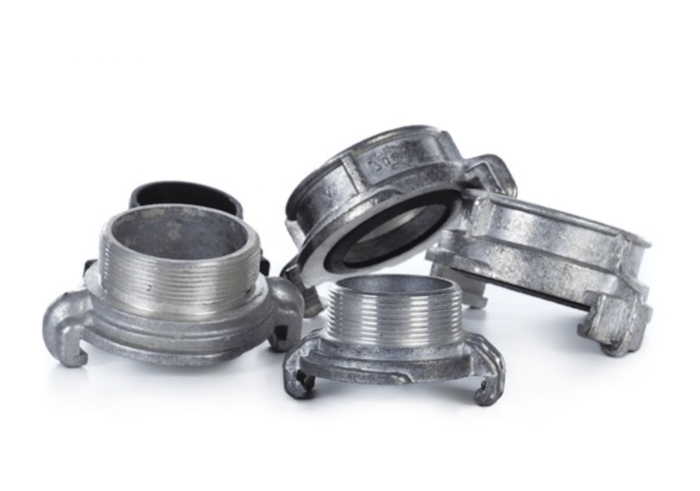

3. Существуют еще, так называемие, цапковые соединения. Обычно их используют для максимально быстрого монтажа (напорные пожарные рукава, водопроводная арматура). Для крепления используются винтовые захваты - два или один.

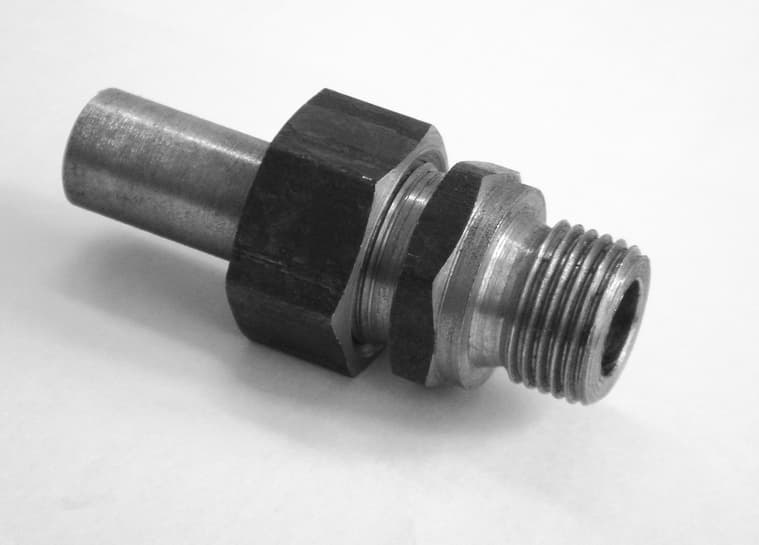

4. Штуцерное соединение. Подразумевает на одном конце - накидную гайку, на другом - наружную резьбу, герметичность достигается с помощью прокладки. С помощью такого вида соединения можно монтировать трубопровод с труб очень малого диаметра.

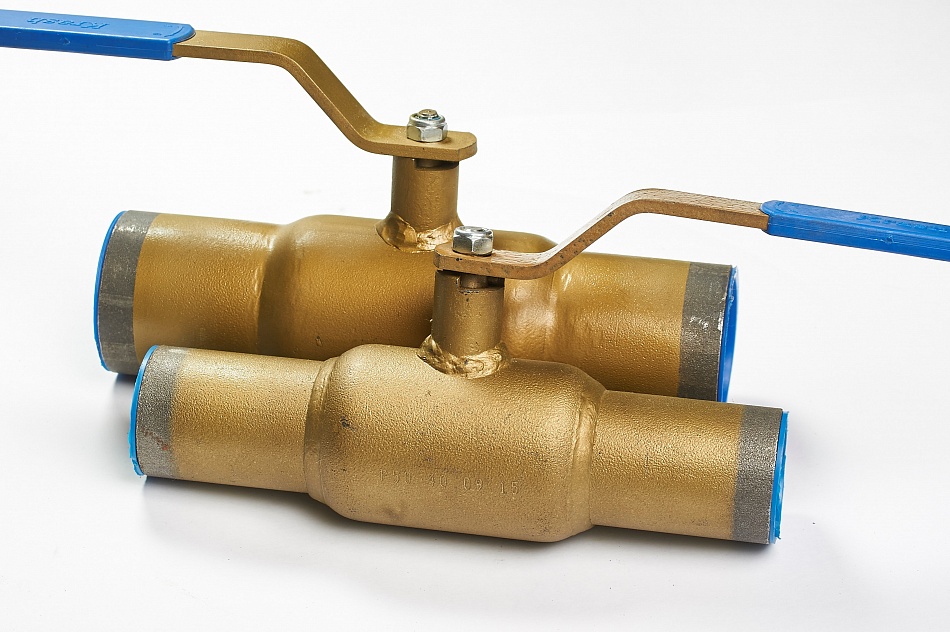

5. Приварочная арматура. Используется для достижения большей надежности соединения. В таком случае детали к трубопроводу привариваются. Присоединительные патрубки изначально подготовлены для приварки.

Но сколько бы вариантов соединения не существовало, использовать в одном трубопроводе сразу несколько - невозможно. Один вид соединительной арматуры используется для вертикально расположенных труб, другой - для горизонтально расположенных. Иногда монтаж детали предусмотрен на вертикаальную трубу, с сохранением горизонтального положения, и на оборот. Также существуют универсальные - монтаж возможен в любой позиции.

Для того, чтобы конструкция была герметичной, используют специальную сальниковую набивку, пропитанную антисептическими или гидрофобными веществами. Если герметичность достигается за счет свойств материалов самого соединения (шланговая, мембранная, сильфонная арматура) такой вариант нецелесообразен.
