Соединение труб пресс-фитингами

Соединение труб пресс-фитингами

Медные или стальные трубы для систем отопления.

Медь и сталь одни из самых старых и надежных материалов применяемых в системах отопления. Трубы из пластиков появились на свет только благодаря желанию удешевить монтаж для потребителя но мы все понимаем, что как правило удешевление приводит и к ухудшению качества. Основная проблема систем отопления из различных пластиков это снижение срока эксплуатации и возможность ошибок в монтаже, которые проявятся только спустя несколько лет. Основная же проблема стальных и медных систем — более высокая стоимость. Раньше существовала еще одна сложность в монтаже систем из стали и меди — необходимость высокой квалификации сварщика стали или навыки в пайке меди.

Сегодня на смену устаревшим технологиям в нашу страну пришли европейские методы соединения труб при помощи пресс-фитингов. Технология очень простая и вместе с тем очень надежная и долговечная. Но как и в любом деле создать надежное соединение можно только при соблюдении правил монтажа. О них мы и хотим рассказать в данной статье.

Технология соединения труб пресс-фитингами.

Метод и правила соединения пресс-фитингами характерны и одинаковы для всех производителей и для всех типов труб, будь то медный трубопровод, трубы из оцинкованной или нержавеющей стали. Во многом, правила схожи и для применения пресс-фитингов для полиэтилена или металлопластиковых труб.

Что бы надежно собрать систему необходимо четко выполнить все этапы монтажа.

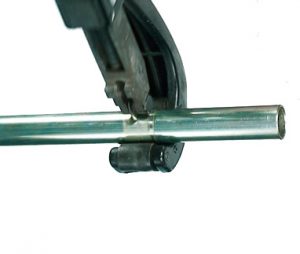

Первый этап. Отрезать трубу специальным инструментом так, что бы плоскость отреза была строго 90 градусов по отношению к плоскости трубы. Нельзя применять отрезные машины типа «болгарка», так как практически невозможно совершить разрез перпендикулярно. Так же, нужно знать, что отрезной диск в инструменте должен соответствовать отрезаемому материалу трубы. Нержавеющая сталь очень твердая и для нее необходим специальный резак. Из за возможности дальнейшего окисления не рекомендуется использовать резак которым отрезалась медь для отрезания стальных труб.

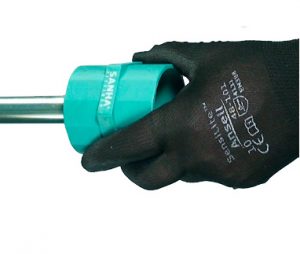

Второй этап. Зачистить внутренний и внешний край трубы (снять фаску) специальным градоснимателем. Это позволит удалить острый край трубы, что не позволит порвать резиновый уплотнитель фитинга при монтаже и поможет легко вставить трубу в фитинг. Снятие внутренней фаски позволит избежать дополнительных завихрений воды и отопительной жидкости в месте соединения фитинга и трубы.

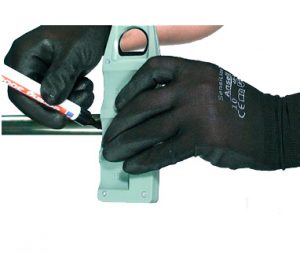

Третий этап. Используя специальный калибратор отмерить и обозначить маркером ту часть трубы, которая должна войти внутрь фитинга. Это позволит при одевании фитинга на трубу убедится что труба достигла ограничителя внутри фитинга и монтаж будет осуществлен правильно. Если при надвижении фитинга отмеченная полоса окажется дальше края фитинга это значит что фитинг не полностью надет на трубу. Необходимо приложить большее усилие для надвижения фитинга или устранить препятствие. Для каждого производителя фитингов есть свои шаблоны и применять можно только их.

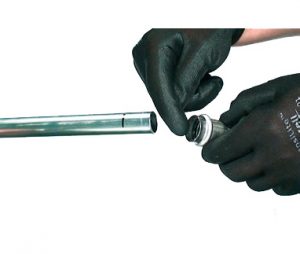

Четвертый этап. Взять фитинг соответствующего диаметра и назначения и убедится в наличии и правильной посадке уплотнительного кольца. В зависимости от предназначения фитинга кольца имеют разный цвет. Как правило для систем отопления температурой до 120 градусов применяют черный цвет уплотнения. Для высокотемпературных систем ( например солнечных коллектров) применяют красный цвет уплотнения. Для систем газоснабжения — желтый цвет. Необходимо ознакомится с рекомендациями производителя для выбора нужного фитинга.

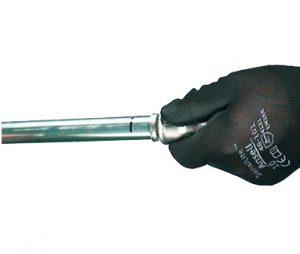

Пятый этап. Надвинуть фитинг соответствующий рекомендациям производителя на трубу так, что бы отметка на трубе совпала с границей фитинга. На этом этапе фитинг можно поворачивать маркировкой в нужную сторону ( для примера в случае наружной прокладки сетей маркировкой в сторону стены, для большей эстетики, или в сторону потребителя для визуального контроля маркировки.

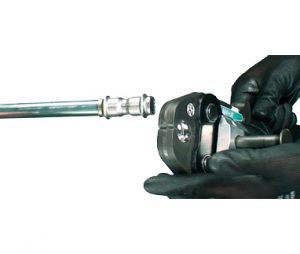

Шестой этап. Установить в пресс-инструмент специальную насадку-клещи соответствующие диаметру фитинга и профилю обжима рекомендованного производителем. Необходимо отметить что из всех известных производителей фитингов только немецкая компания SANHA дает гарантию на соединение в случае применения любого популярного профиля обжима SH, V или M. Для сравнения, производители Viega и Valtec указывают на неободимость применения для их фитингов только профиля V, а производитель Kan или Geberit разрешают использовать только клещи с профилем обжима тип M. На самом деле, принцип соединения не сильно меняется от используемого профиля и качество соединения больше зависит от исправности пресс-инструмента.

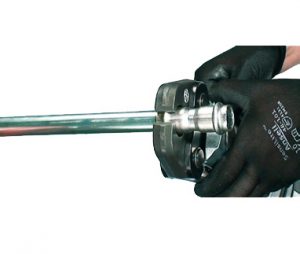

Седьмой этап. Раздвинуть щечки клещей и установить их на фитинге так, что бы выпирающий бортик фитинга ( место установки уплотнительной прокладки) попал точно в канавку внутреннего профиля пресс-клещей. Как правило насадка может вращаться по оси к инструменту, что позволяет удобно выполнить монтаж в труднодоступных местах.

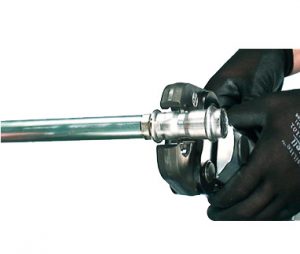

Восьмой этап. Произвести запресовку фитинга. Как правило современный пресс-инструмент уже настроен на необходимое давление на фитинг и по окончании монтажа губки клещей автоматически отщёлкиваются, позволяя снять пресс с фитинга. Если по каким то причинам в первый раз не удалось полностью выполнить операцию пресования (допустим из за попадания мусора) то операцию можно провести повторно но нужно установить клещи именно так же, как и при предыдущей попытке.


Выполнив все без исключения этапы именно в указанной последовательности даже не профессиональный монтажник сможет создать надежное соединение медных или стальных труб.

В конце стоит отметить о необходимости защиты медных и оцинкованных труб от контакта со строительными материалами и конструкциями имеющими щелочную и кислотную среду. Обычно трубы теплоизолируют специальными трубами из вспененного полиэтилена или полиуретана. такая теплоизоляция одновременно защищает и от контакта со штукатуркой или бетоном.


Источник: azbukatepla.by
